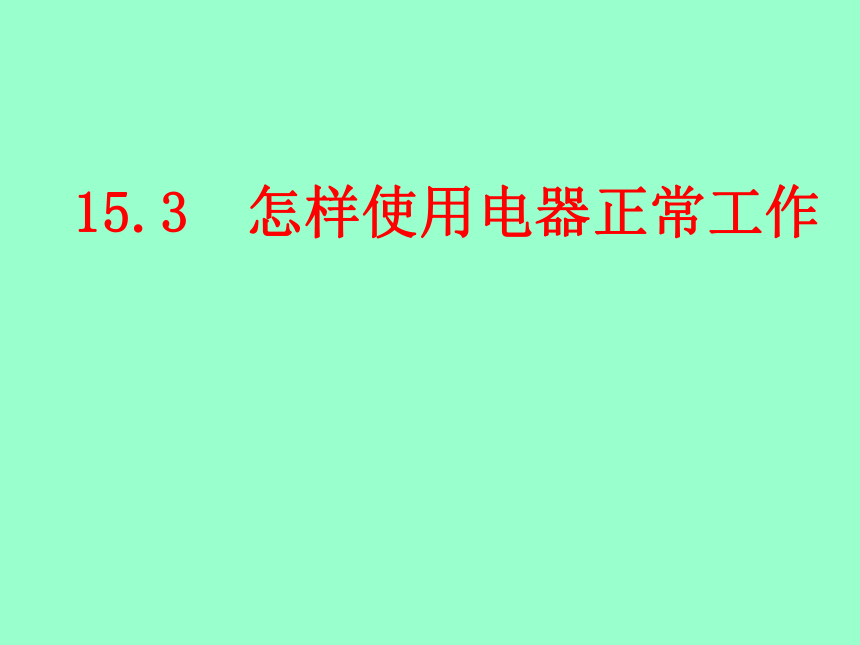

沪粤版九年级物理 15.3 怎样使用电器正常工作 课件 (26张PPT)

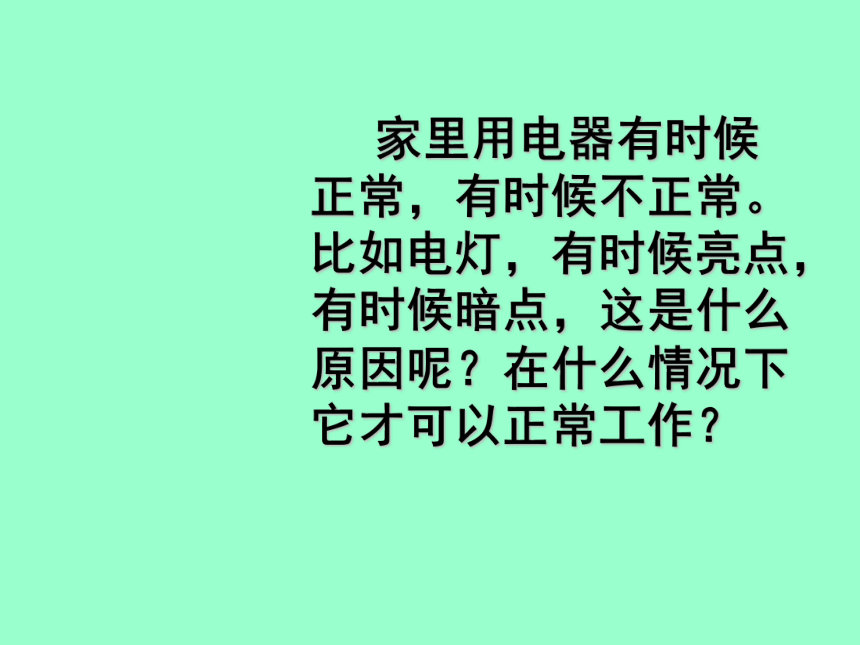

课件26张PPT。15.3 怎样使用电器正常工作 家里用电器有时候正常，有时候不正常。比如电灯，有时候亮点，有时候暗点，这是什么原因呢？在什么情况下它才可以正常工作？一、研究额定电压与额定功率活动1：观察小灯泡的亮度变化1.观察小灯泡上标出的电压值，U =____V;2.参照下图的电路选择实验器材，并连接电路。3.改变电路中滑动变阻器的电阻，观察电流表和电压

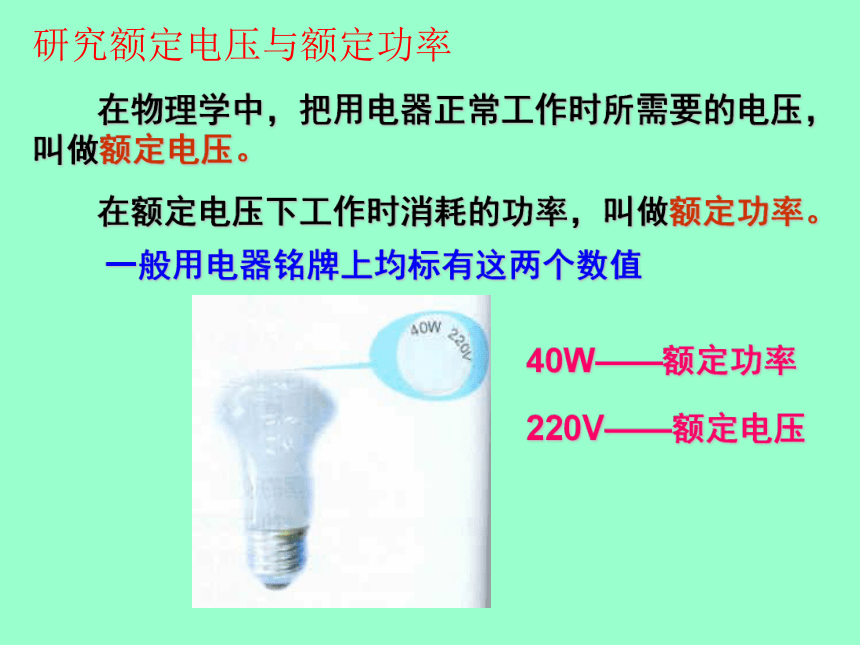

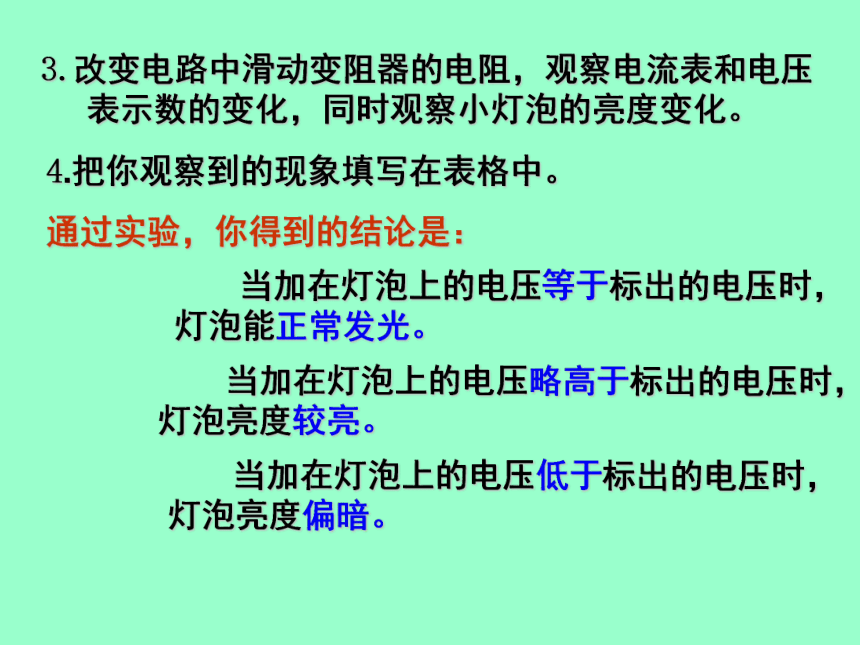

表示数的变化，同时观察小灯泡的亮度变化。4.把你观察到的现象填写在表格中。通过实验，你得到的结论是： 当加在灯泡上的电压等于标出的电压时，灯泡能正常发光。 当加在灯泡上的电压略高于标出的电压时，灯泡亮度较亮。 当加在灯泡上的电压低于标出的电压时，灯泡亮度偏暗。研究额定电压与额定功率 在物理学中，把用电器正常工作时所需要的电压，

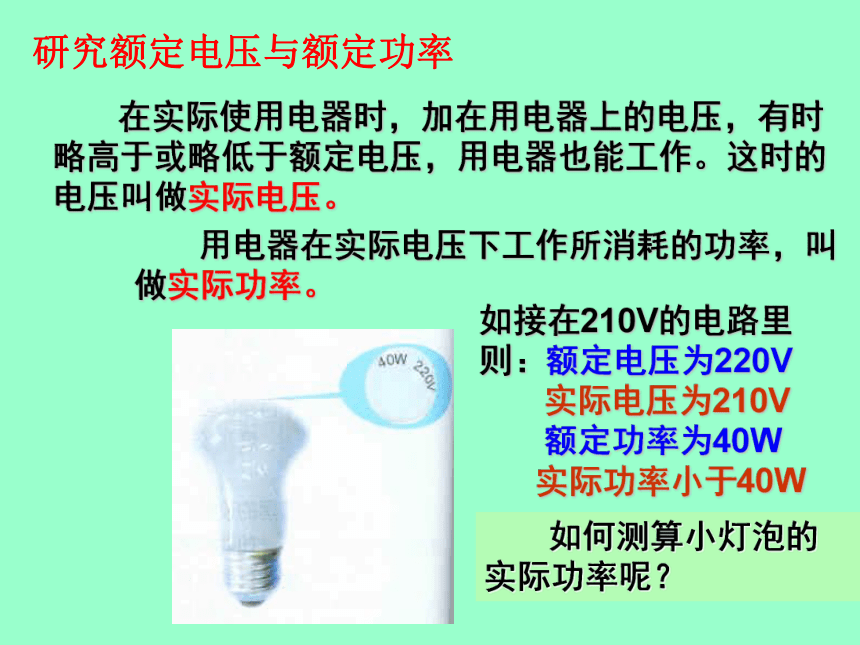

叫做额定电压。 在额定电压下工作时消耗的功率，叫做额定功率。 一般用电器铭牌上均标有这两个数值40W——额定功率220V——额定电压 在实际使用电器时，加在用电器上的电压，有时
略高于或略低于额定电压，用电器也能工作。这时的
电压叫做实际电压。 用电器在实际电压下工作所消耗的功率，叫做实际功率。如接在210V的电路里
则：额定电压为220V
实际电压为210V
额定功率为40W
实际功率小于40W 如何测算小灯泡的

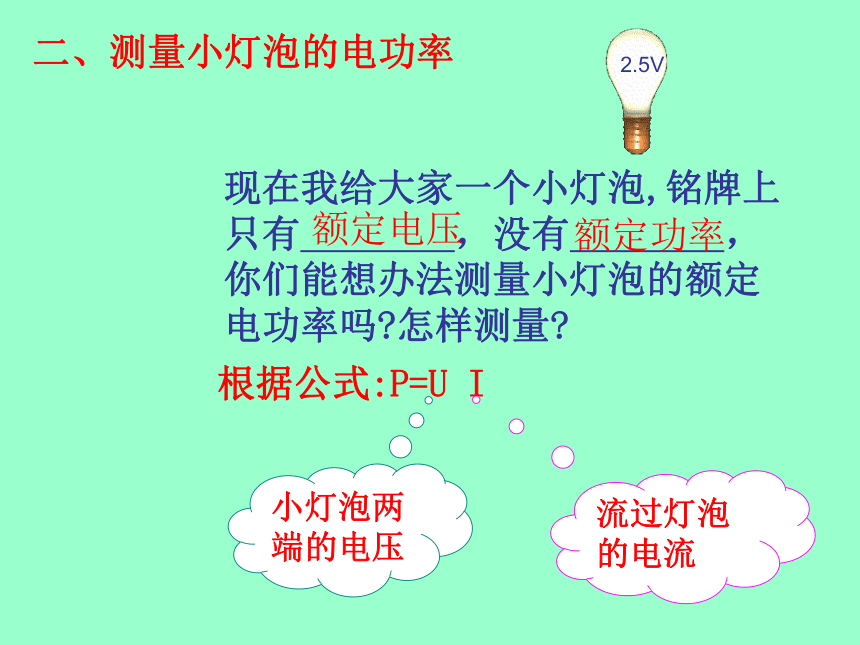

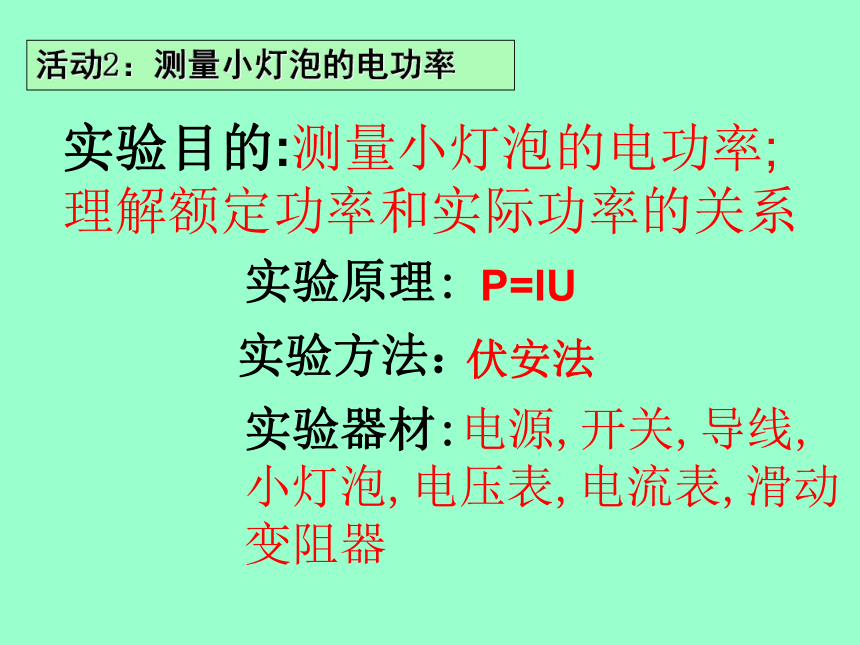

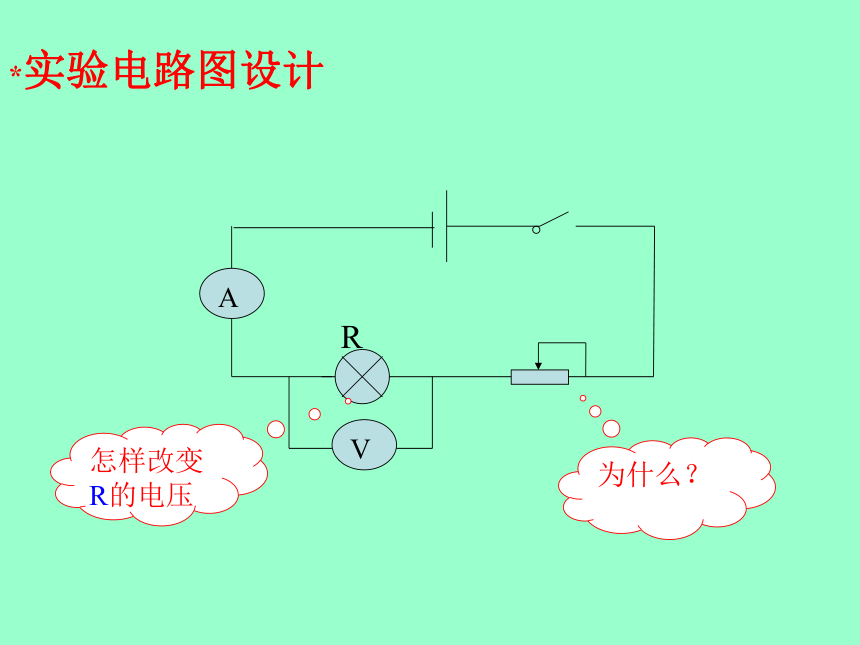

实际功率呢？研究额定电压与额定功率现在我给大家一个小灯泡,铭牌上只有 ，没有 ，你们能想办法测量小灯泡的额定电功率吗?怎样测量?根据公式:P=U I小灯泡两端的电压流过灯泡的电流额定电压额定功率二、测量小灯泡的电功率实验目的:测量小灯泡的电功率;理解额定功率和实际功率的关系实验原理:实验器材:电源,开关,导线, 小灯泡,电压表,电流表,滑动变阻器活动2：测量小灯泡的电功率实验方法：伏安法 P=IU*实验电路图设计AVR为什么？怎样改变R的电压连接电路+-+-注意事项：连接电路时开关应 .断开量程: 0 –3V量程: 0 –0.6A最大阻值 滑动变阻器应处于 。2.5V 0.3A动手动脑设计表注意：分别测量以下三种情况下的实际功率。
（1）使小灯泡在额定电压２.５Ｖ下正常发光。
（2）使小灯泡两端电压高出额定电压的1/5（ 3V ），
并观察小灯泡亮度。
（3）使小灯泡两端电压是额定电压的4/5（2V），
并观察小灯泡的亮度。分析论证结
论U实=U额 , P实 P额
U实>U额 , P实 P额
U实不同电压下，小灯泡的实际功率 ，实际电压越大，小灯泡实际功率 。><=不同越大测量小灯泡的电阻与测量小灯泡的电功率的相同点与不同点
一、两个实验的相同点 　　
1. 实验器材相同 　
2. 电路图相同　　
3. 测量的物理量相同：测通过灯泡的电流和灯泡两端的电压。
4. 实验方法相同：伏安法
5. 滑动变阻器的作用相同。 　　
①保护电路的作用。 ②起到改变灯泡两端的电压，多次测量的作用。 　　
6. 注意事项相同。 　　
　　测灯泡的电阻值和电功率都不能用取平均的方法。等等
二、两个实验的不同点 　　
实验目的不同 　　
（1）测量小灯泡的电阻　（2）测量小灯泡的电功率
2. 实验原理不同 　　
（1）测量电阻：R=U/I （2）测量电功率：P=UI。 　　
3. 实验结论不同 　　
（1）测小灯泡电阻实验的结论：灯丝的电阻随温度的升高而增大，随温度的降低而减小 。
（2）测小灯泡电功率实验的结论：灯泡的亮度与实际电功率有关，不同电压下灯泡的实际电功率不同。 例1、某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W。导体电阻 ==6Ω 导体消耗的功率 ==1.5W1.5例2、将分别标有“6V　9W”和“6 V　3W”的两个灯泡L1、L2串联接在12 V电源上，则　（　　）。
　　A．两灯都能正常发光　　 B．灯L2可能被烧毁
　　C．两灯都比正常发光时暗　　 D．灯L1比灯L2亮B 例3、家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则　（　　）。
A．甲灯灯丝电阻一定比乙灯的大
B．甲灯两端的电压一定比乙灯的大
C．通过甲灯的电量一定比乙灯的多
D．甲灯的实际功率一定比乙灯的大D例4.如图2，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是　（　　）。
A.电压表的示数变大
B.电灯L的亮度变暗
C.电流表A1的示数不变
D.电流表A2的示数变小D例5.如图3，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2=_______，5∶2 2∶5 思考1：小明同学拿起一只灯泡标有“220V，25W”字样，他将此灯与“220V,40W”的灯泡并联，接到220伏的电路中哪个灯泡会更亮一些？ 思考2：把这两个灯泡“220V，25W”， “220V，40W”串联起来，接到220伏的电路中，哪个灯泡消耗的功率大？（或哪个更亮） 把“PZ220-40”的灯泡分别接到220V和110V的电路中，灯泡实际消耗的电功率各为多少？（假设灯丝的电
阻不随温度变化而变化）解：（1）灯泡接在220V的电路中时，其实际功率就是它的额
定功率，因此：P1=P额=40W。（2）灯泡接在110V的电路中时∵灯泡的电阻不变答：灯泡分别接
在220V和110V
的电路中，实际
功率各为40W和
10W。牛刀小试 1. 三盏电灯甲、乙、丙分别标
有“220V 40W”、“110V 40W”和“36V
40W”字样，当它们都在其额定电压下
工作时，则 （ ）
　A．甲较亮 　　B．乙较亮 　
　C．丙较亮 　　D．一样亮
D练习 2. 标有“12V6W”的灯泡接入
电路中,若通过灯泡的电流为0.3A,
则灯泡的实际功率 ( )
A．等于6W B．大于6W
C．小于6W D．无法判断C 3. 将“12V 16W”的灯泡L1和
“12V 4W”的灯泡L2串联后接在电压是
12V的电路中,则 ( )
A. L1和L2均正常发光
B. L1比L2亮
C. L1比L2暗
D. L1和L2一样亮C 4. 甲、乙两个用电器并
联接在电路中，它们的电阻之
比为R甲:R乙=1:3，则通过它
们的电流之比I甲:I乙=_______，
它们的电功率之比P甲:P乙=____.3:13:1 5.标有“2.5V 0.3A”
字样小灯泡的额定功率是_____
W;当把它接人电压为2V的电路
中时,通过它的电流是0.25A，
则小灯泡的实际功率是____W.
0.750.5小结1、用电器正常工作时的电压叫做额定电压，在额定电压下，用电器的电功率叫做额定电功率。2、用电器实际工作时的电压叫做实际电压，在实际电压下，用电器的电功率叫做实际电功率。3、伏安法测电功率：①实验原理②实验电路图③结论：当U实 ＞ U额时：P实＞ P额当U实 ＝ U额时：P实＝ P额当U实 ＜ U额时：P实＜ P额⑴小灯泡的实际功率不一定等于额定功率，其大小决定于灯泡两端的电压。⑵小灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮。
