粤沪版物理九年级下第十八章 专题训练：生活用电的计算（含答案）

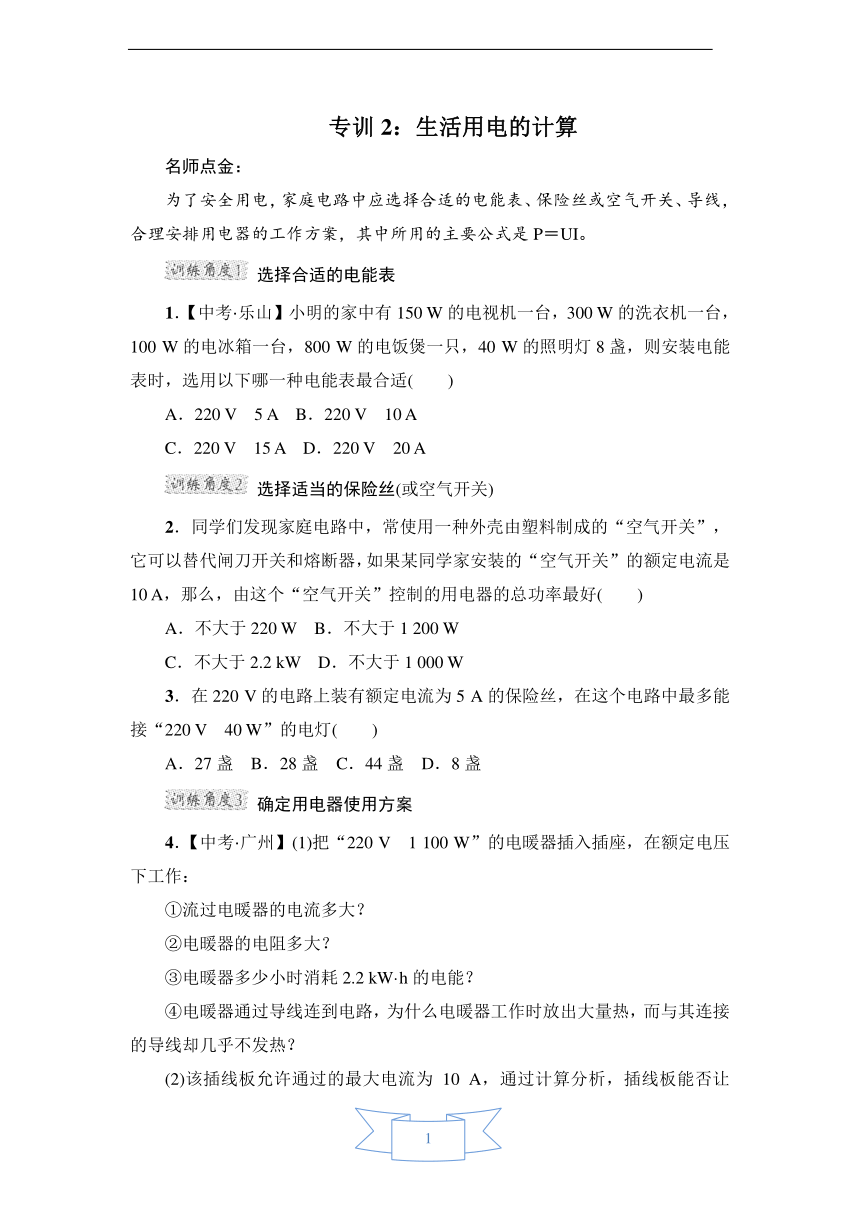

专训2：生活用电的计算
名师点金：
为了安全用电，家庭电路中应选择合适的电能表、保险丝或空气开关、导线，合理安排用电器的工作方案，其中所用的主要公式是P＝UI。
选择合适的电能表
1．【中考·乐山】小明的家中有150 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，800 W的电饭煲一只，40 W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适(　　)
A．220 V　5 A B．220 V　10 A
C．220 V　15 A D．220 V　20 A
选择适当的保险丝(或空气开关)
2．同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可以替代闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好(　　)
A．不大于220 W B．不大于1 200 W
C．不大于2.2 kW D．不大于1 000 W
3．在220 V的电路上装有额定电流为5 A的保险丝，在这个电路中最多能接“220 V　40 W”的电灯(　　)
A．27盏 B．28盏 C．44盏 D．8盏
确定用电器使用方案
4．【中考·广州】(1)把“220 V　1 100 W”的电暖器插入插座，在额定电压下工作：
①流过电暖器的电流多大？
②电暖器的电阻多大？
③电暖器多少小时消耗2.2 kW·h的电能？
④电暖器通过导线连到电路，为什么电暖器工作时放出大量热，而与其连接的导线却几乎不发热？
(2)该插线板允许通过的最大电流为10 A，通过计算分析，插线板能否让“220 V　750 W”的电吹风与上述电暖器同时工作？
5．小明家有100 W的电视机一台，150 W的电冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W。现在他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最大电流为10 A。则：
额定电压
220 V
额定频率
50 Hz
机身尺寸
600×560×850(mm3)
洗涤功率
330 W
(1)他家的这些电器能不能同时使用？
(2)他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
(3)他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
选择适当的导线
6．在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全。表中是几种常见铜导线的安全载流量(即长时间通电的最大安全电流)，小王家计划安装一台6.6 kW的即热式电热水器，该用电器正常工作时电流为__________ A，至少应选横截面积为__________ mm2的导线与之配套。
导线横截面积S/mm2
铜芯橡皮绝缘线安全载流量I/A
2.5
28
4
37
6
47
10
68
答案
专训2
1．B　点拨：家中用电器同时工作，干路中的电流I＝P/U＝(150 W ＋300 W ＋100 W ＋800 W ＋40 W×8)/220 V≈7.6 A。
2．C　点拨：用电器的总功率P＝ UI＝220 V×10 A＝2.2 kW。
3．A　点拨：电灯的盏数n＝P总/P灯＝220 V×5 A/40 W＝27.5，为了不烧坏保险丝，电路中最多能接入27盏电灯。
4．解：(1)①电流I1＝P1/U＝1 100 W/220 V＝5 A。
②电阻R＝U/I1＝220 V/5 A＝44 Ω。
③电暖器工作时间t＝W/P1＝2.2 kW·h /1 100 W ＝2 h。
④导线和电暖器串联，电流相同，但由于电暖器的电阻远远大于导线电阻，故相同时间内，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。
(2)插线板允许连接的用电器的最大功率P＝UI＝220 V×10 A＝2 200 W，
插线板上还能够连接的用电器的功率P用＝P－P1＝2 200 W－1 100 W＝1 100 W>750 W，故可以让电吹风和电暖器同时工作。
5．解：(1)所有用电器的总功率P总＝100 W＋150 W＋1 000 W＋180 W＋330 W ＝ 1 760 W。若同时使用，则总电流I总＝P总/U＝1 760 W/220 V＝8 A＜10 A，故他家的这些用电器能同时使用。
(2)洗衣机正常工作时，通过它的电流I机＝P机/U＝330 W/220 V＝1.5 A。
(3)需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流。
6．30；4　点拨：电流I＝P/U＝6. 6 kW/220 V＝30 A，故应选择横截面积为4 mm2的导线。
