第十五章 电功与电功率 专题复习课件

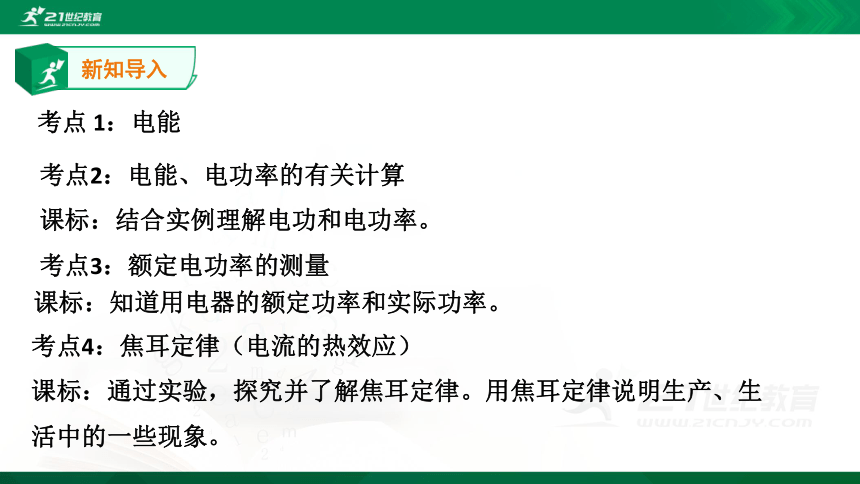

课件42张PPT。沪粤版 复习第十五章 电功与电功率新知导入考点 1：电能课标：知道用电器的额定功率和实际功率。考点2：电能、电功率的有关计算
课标：结合实例理解电功和电功率。
考点3：额定电功率的测量 考点4：焦耳定律（电流的热效应）

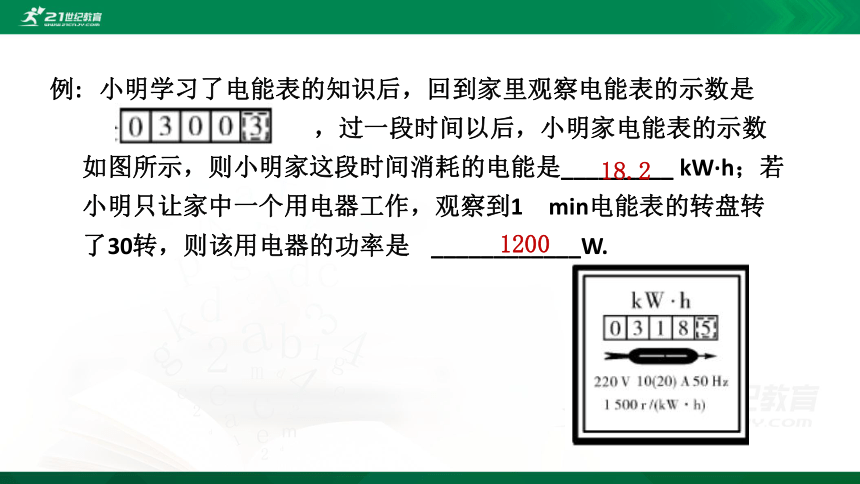

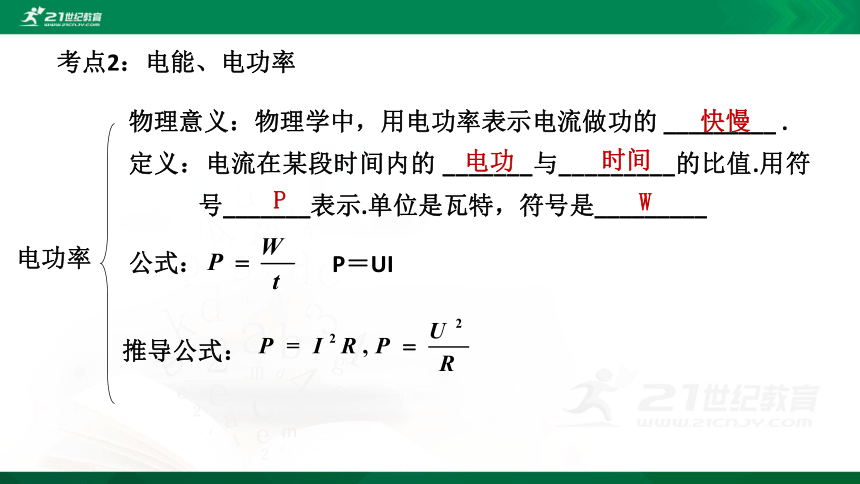

课标：通过实验，探究并了解焦耳定律。用焦耳定律说明生产、生活中的一些现象。电能1、在物理学中，常用的能量单位是______. 生活中也常用度作________为电能的单位，度的学名叫做_______，符号是kW?h.1度＝ __________ ＝______________J焦耳千瓦时1kW?h3.6×106考点 1：电能2、用电器在一段时间内消耗的电能，可以通过________计量出来.新知讲解电能表3、电功：电流做功的过程就是将电能转化成为其他形式的能的过程W=UIt 例: 小明学习了电能表的知识后，回到家里观察电能表的示数是 ，过一段时间以后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是_________ kW·h；若小明只让家中一个用电器工作，观察到1　min电能表的转盘转了30转，则该用电器的功率是 ____________W.18.21200电功率物理意义：物理学中，用电功率表示电流做功的 _________ .
定义：电流在某段时间内的 _______与_________的比值.用符号_______表示.单位是瓦特，符号是_________

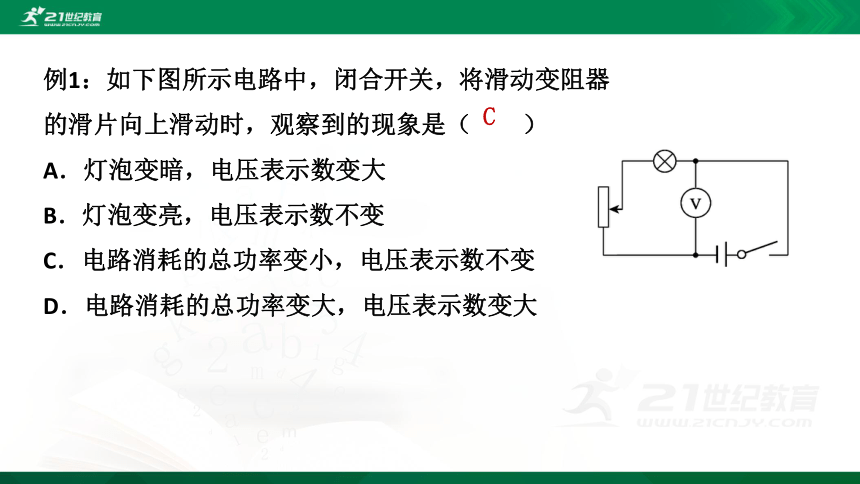

公式：快慢电功时间PWP＝UI考点2：电能、电功率推导公式：例1：如下图所示电路中，闭合开关，将滑动变阻器
的滑片向上滑动时，观察到的现象是（　　）
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变

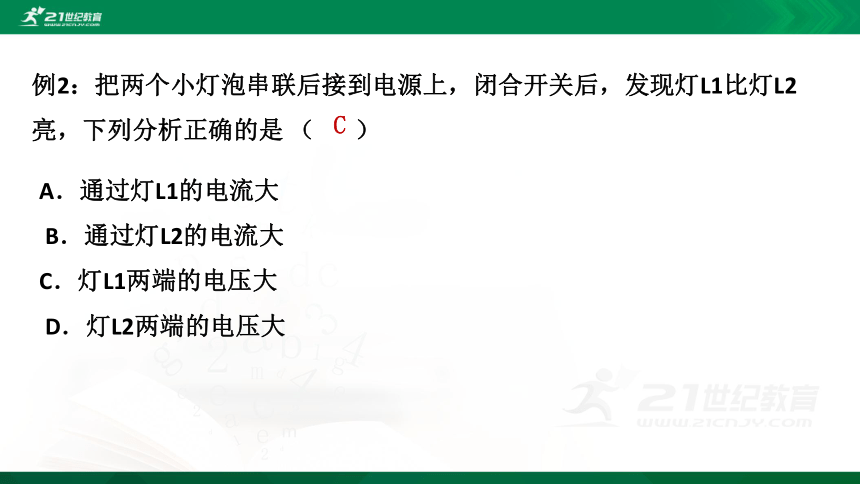

D．电路消耗的总功率变大，电压表示数变大C 例2：把两个小灯泡串联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是 （ ）
A．通过灯L1的电流大
B．通过灯L2的电流大
C．灯L1两端的电压大

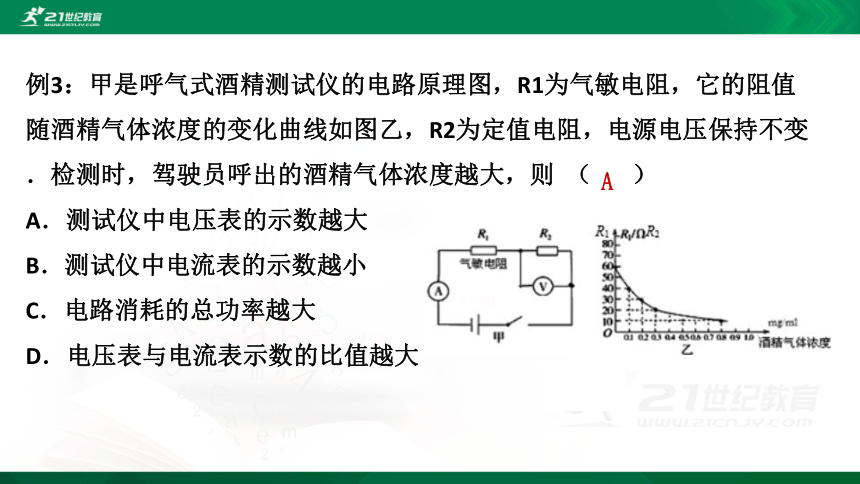

D．灯L2两端的电压大C 例3：甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则 （ ）
A．测试仪中电压表的示数越大
B．测试仪中电流表的示数越小
C．电路消耗的总功率越大

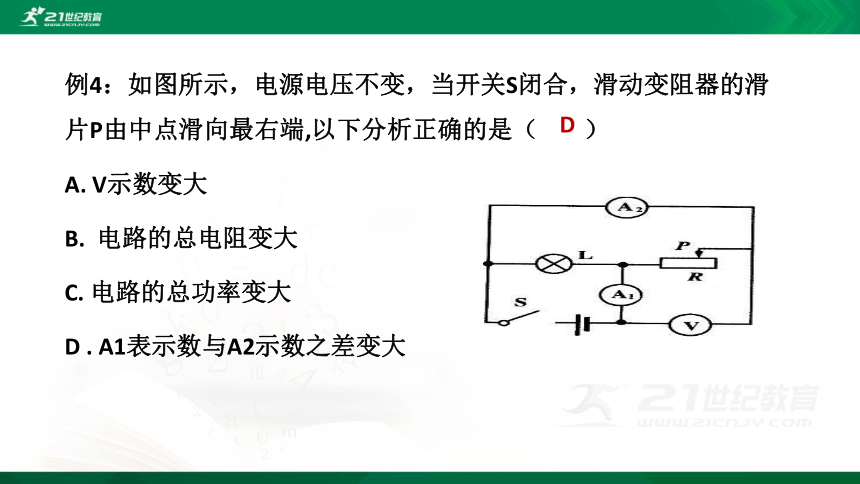

D．电压表与电流表示数的比值越大A例4：如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P由中点滑向最右端,以下分析正确的是（ ）
A. V示数变大
B. 电路的总电阻变大
C. 电路的总功率变大
D . A1表示数与A2示数之差变大
D

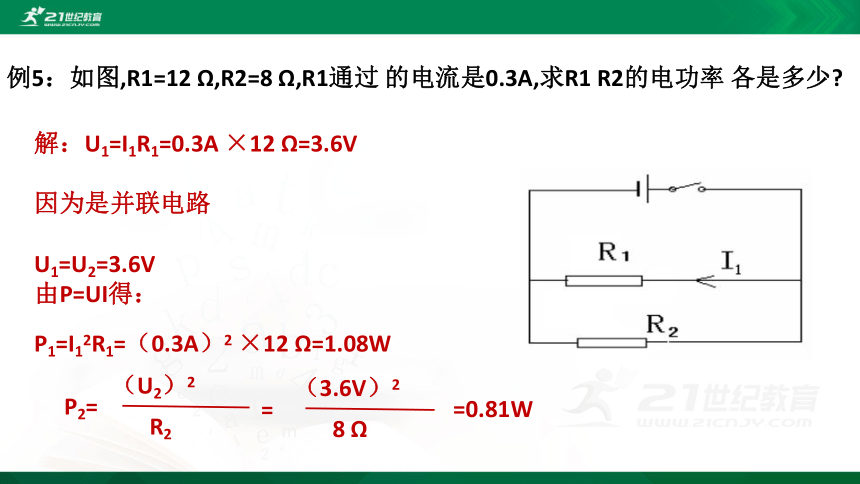

例5：如图,R1=12 Ω,R2=8 Ω,R1通过 的电流是0.3A,求R1 R2的电功率 各是多少?解：U1=I1R1=0.3A ×12 Ω=3.6V

因为是并联电路

U1=U2=3.6V
由P=UI得：
P1=I12R1=（0.3A）2 ×12 Ω=1.08W

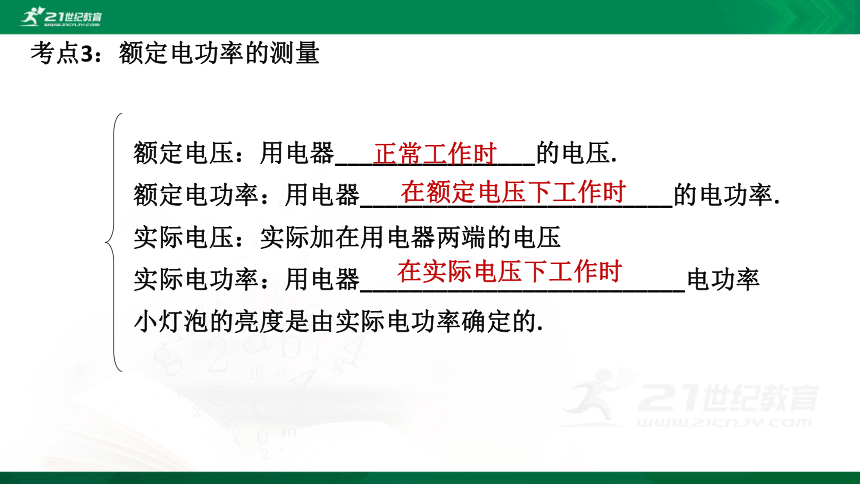

==0.81WP2=额定电压：用电器________________的电压.
额定电功率：用电器_________________________的电功率.
实际电压：实际加在用电器两端的电压
实际电功率：用电器__________________________电功率

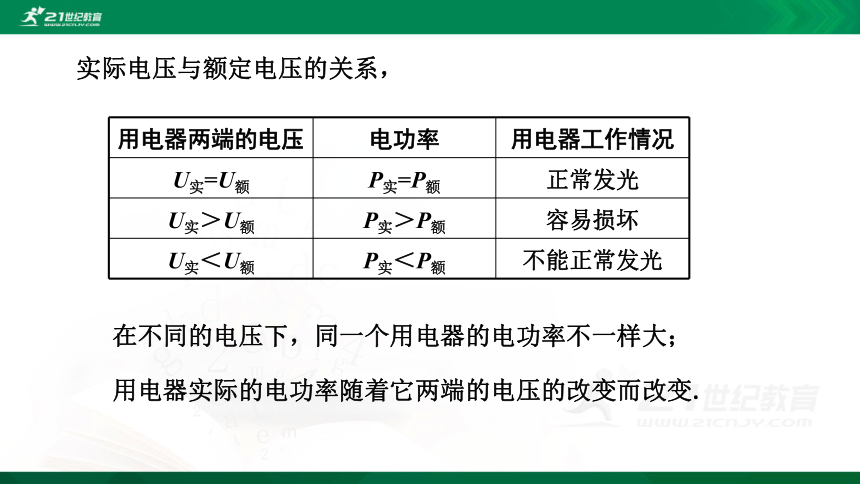

小灯泡的亮度是由实际电功率确定的.正常工作时在额定电压下工作时在实际电压下工作时考点3：额定电功率的测量 实际电压与额定电压的关系，在不同的电压下，同一个用电器的电功率不一样大；
用电器实际的电功率随着它两端的电压的改变而改变.例1：把“6V12W”的灯泡接到3V的电路中，该灯泡的实际功率是多少？解：WW例2：三盏电灯甲、乙、丙分别标有“220V 40W”、“110V 40W”和“36V 40W”字样，当它们都在其额定电压下 工作时，则 （ ）
　A．甲较亮 　　B．乙较亮 　
　C．丙较亮 　　D．一样亮
D例3：将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则 （ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5WD例4：把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为 （ ）
A．10V B．15V
C．19V D．25V B 例5: 如图所示，灯泡的规格为“6 V 6 W”，电源电压恒为6 V，当只闭合S1时，灯泡刚好正常发光，则此时电流表的示数为_______ A，小灯泡的电阻为 ________Ω.16例 6：如图所示，将标有“8 V 4 W”的灯泡L1和“4 V 4 W”的灯泡L2并联后，接在4 V的电源上(设灯丝电阻不变)，则 （ ）
A.两灯的实际功率之和等于6 W
B.两灯的实际功率之和小于6 W
C.灯泡L1比灯泡L2亮
D.两灯一样亮B（2）若将L1、L2并联接在学生电源间，电源电压调节为6伏，通电5分钟，则两灯泡消耗的总电能为_________焦.
（3）若将L1、L2串联接在学生电源间，调节电源电压，在保证每个灯泡两端电压不超过其额定电压的情况下，L1、L2消耗的实际总功率最大值是________W.27004例7：（2019湖州）现有规格分别为“6V3W”和“6V6W”两个小灯泡L1、L2，已知它们的电流与电压间关系如图所示。（1）由图可知，L1、L2的灯丝电阻都随电流的增大而________（选填“增大”“减小”或“不变”）。增大例7：（2019枣庄）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（　　）
A．电流表的示数变化范围0.3A～0.6A
B．灯泡消耗的最小功率为0.9W
C．电路消耗的最大总功率为2.7W
D．滑动变阻器允许调节的阻值范围是4Ω～10ΩDQ表示热量，单位是J；
I表示电流，单位是A；
R表示电阻，单位是Ω；
t表示通电时间，单位是s.定义：电流通过导体产生的热量跟 _____________成正比，跟导体的 _________成正比，跟 ______________成正比，这个规律叫做焦耳定律.电流的平方电阻通电时间Q= _____I2Rt考点4：焦耳定律（电流的热效应）焦
耳
定
律能的转化：电能转化为内能焦耳定律类型题1---电热器高温档、低温档的判断
S1、S2合，高温挡
S1合、S2开，低温挡S1、S2合，高温挡
S1合、S2开，低温挡S1接a、S2合，高温挡
S1接b、S2开，低温挡
S1接b、S2合，中温挡例1：（2019通辽）有一台热水器，内部简化电路如图所示，R1和R2均为电热丝。R1=88Ω，R2=22Ω。
（1）如何控制S1和S2，使热水器处于高温挡；（2）求低温挡正常工作5min电热丝产生的热量；（3）求中温挡正常工作时热水器的功率。
解：（1）当S1闭合，S2接a点时，热水器处于高温挡
（2）当S1断开，S2接b 点时，R1、R2串联热水器处于低温挡Q=W=Pt=440W×5×60s=1.32×105J （3）只闭合S1，电路中只有R1工作，此时为中温挡 例:2：一只标有“220V 800W”的电饭锅，内装2kg、20℃的水，通电15min后将水烧开，则电饭锅的热效率是多大？（1标准大气压）解：①水吸收的热量为：Q=Cm(t-t0)=4.2×103J/(kg·℃) ×2kg×80℃=6.72×105J②电饭锅产生的热量：Q/=Pt=800W×900S=7.2×105J③电饭锅的热效率为：7.2×105J课堂练习1、(2019怀化)某节能灯泡包装盒上标有“220 V 11 W"的字样，当灯泡正常发光时，通过灯泡的电流为_________ A，连续通电1min消耗的电能是 _________ J。 0.05660焦耳定律类型题2---有关电动机电路的问题
例3：一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是＿______＿w，这台电动机1min内产生的热量是＿________＿J，这台电动机的效率是＿＿＿。
22001200090.9‰ 3.某电动机上标有“220V,2A”它的线圈电阻为5 ?，当它正常工作一分钟后，消耗的电能为多少？线圈中产生的热量为多少？如没有其他能量的损失，则得到多少的机械能？解：消耗的电能为:
W总=UIt=220V×2A×60S=26400J线圈中产生的热量为：
Q=I2Rt=(2A)2×5 ?×60S=1200J 得到的机械能为：
W机=W总－Q=26400J－1200J=25200J（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。
（4）线路改正后，移动滑片，当电压表的示数为 _______V时，小 灯泡正常发光，此时电流表的示数如图乙所示，则该小灯泡的额定功率为________W。4.5 1.82.（2019泰安）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。请完成下列问题：
（1）滑动变阻器应选用＿＿＿＿。 R2A．小灯泡变亮，电压表示数变大
B．小灯泡变亮，电流表示数变大
C．小灯泡不发光，电流表示数接近0
D．小灯泡不发光，电压表示数接近8V（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至 _______端（选填“a”或“b”）。闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。（多选）aCD拓展提高 （2019泰安）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。下列说法中
①电源电压为4.5V
②变阻器接入电路的阻值范围是3Ω～12Ω
③小灯的最小功率为0.135W ④电路的最大功率2.25WA．只有①③正确
B．只有①②正确
C．只有①②④正确
D．①②③④都正确下列说法中（ ）C课堂总结电能电功率额定功率实际功率电流的热效应焦耳定律板书设计电能电功率额定功率实际功率电流的热效应焦耳定律作业布置(2019怀化)小红利用图甲所示的电路图测量额定电压为2.5V的小灯泡的电功率。
（1）按照图甲所示的电路图,请用笔画线代替导线，在图乙中将实物图连接完整。（要求：导线不能交叉）
（2）连接实物电路时，开关应处于
__________ 状态。
（3）闭合开关前.滑动变阻器的滑片应调到最
_______ 端（选填“左”或“右”）。断开右（4）电路连接完成后，闭合开关发现:小灯泡不亮,电流表无示数,电压表示数接近电源电压.出现这种故障的原因可能是 ________ 。
（5）排除故障后,小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量，电压表的示数为2.5V时.电流表示数如图丙所示，通过小灯泡的电流是 _______A.小灯泡的额定功率为 _______ W.小灯泡断路0.20.5（6）小红在实验中进行多次测量.其测量目的是 _________（选填下面的字母）.
A.求出灯泡在不同电压下功率的平均值,这样可以减小误差。
B.找出灯泡的亮度与灯泡实际功率之间的关系。B谢谢21世纪教育网（www.21cnjy.com) 中小学教育资源网站 有大把高质量资料？一线教师？一线教研员？
