(共27张PPT)

热 机

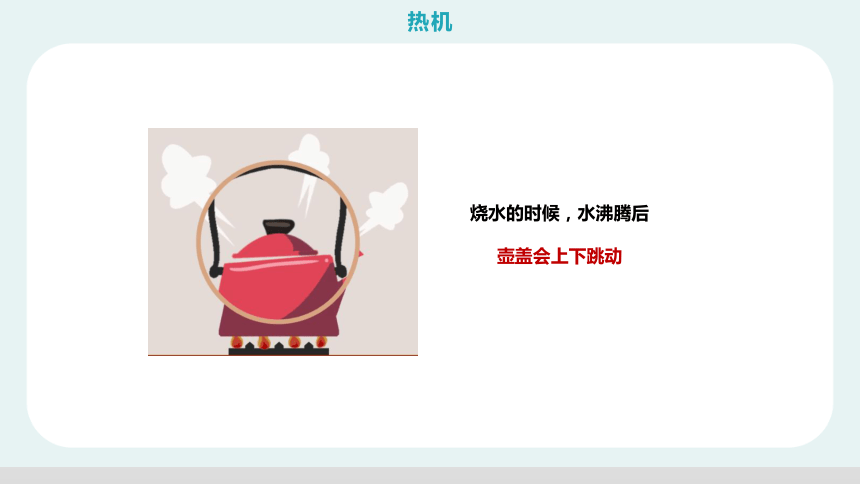

烧水的时候,水沸腾后
壶盖会上下跳动

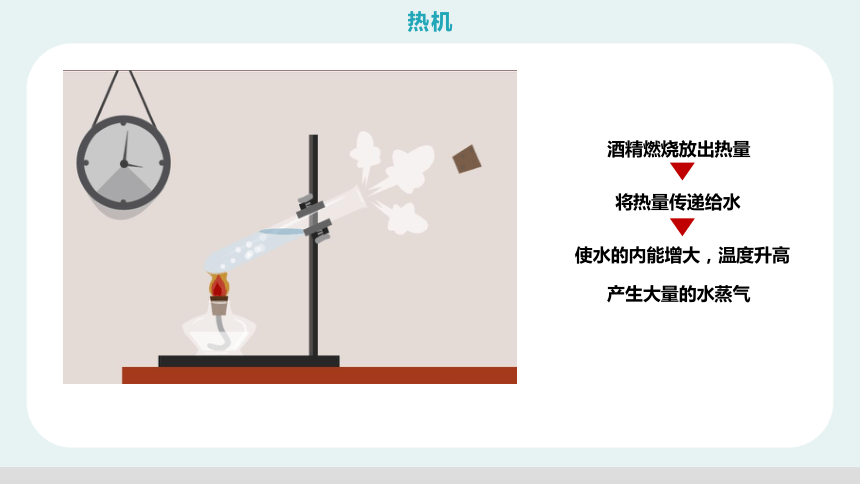

酒精燃烧放出热量
将热量传递给水
使水的内能增大,温度升高
产生大量的水蒸气

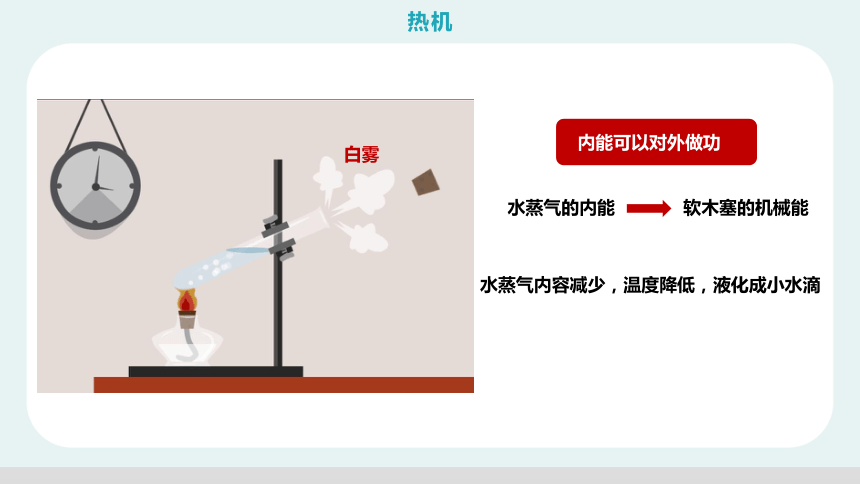

水蒸气的内能
软木塞的机械能
水蒸气内容减少,温度降低,液化成小水滴

白雾

内能可以对外做功
热机:
利用内能做功的机械
热机的种类:

水蒸气的内能产生动力
蒸汽机

热机:
利用内能做功的机械
热机的种类:

燃料直接在汽缸内燃烧产生动力
内燃机


汽油机
柴油机

热机:
利用内能做功的机械
热机的种类:

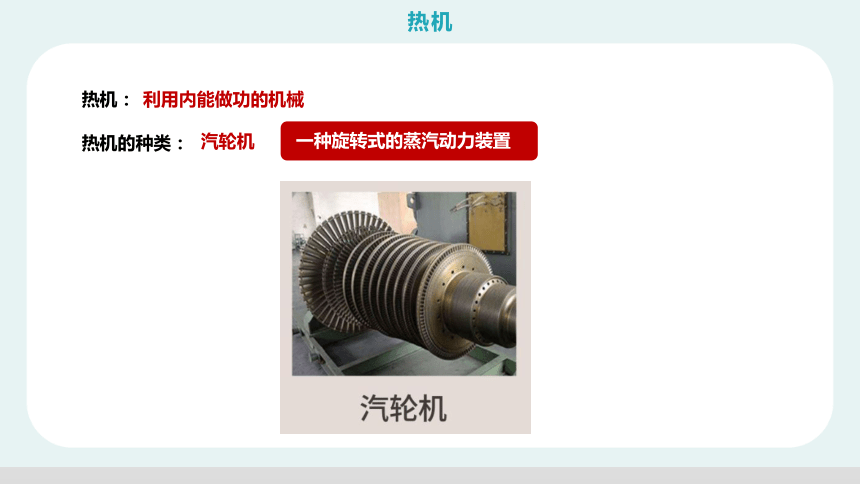

一种旋转式的蒸汽动力装置
汽轮机
热机:
利用内能做功的机械
热机的种类:

喷管高速喷出气流直接产生反作用力的发动机
喷气式发动机

热机:
利用内能做功的机械
热机的种类:

内能

机械能

例1. 下列过程中,与热机的工作原理相同的是( )
A.用气筒给自行车轮胎打气时,气筒壁发热
B.小孩沿滑梯下滑的过程
C.水壶中水沸腾后,壶盖被水蒸气顶起
D.流星在大气层中穿行过程
C
例2. 关于热机中的能量转化关系,下列说法中正确的是(  )
A.热机是将机械能转化为内能的机器
B.热机是将内能转化为机械能的机器
C.热机是将燃料的化学能转化为机械能的机器
D.热机是利用化学能来做功,它是将化学能转化为内能
B
例3. 以下机械不属于热机的是(  )
A.火车
B.超音速汽车
C.电饭锅
D.摩托车
C

内燃机的工作过程

内燃机:燃料直接在汽缸内燃烧产生动力的热机

汽油机
柴油机
内燃机

汽油机

汽油在汽缸内燃烧

产生高温高压燃气

推动活塞做功

带动曲轴转动
一个冲程:
活塞从汽缸的一端运动到另一端的过程




吸气冲程

进气门打开

排气门关闭

活塞向下运动

汽油和空气的混合物进入汽缸




压缩冲程

进气门

排气门关闭

活塞向上运动

汽缸内的燃料混合物被压缩




机械能

内能


做功冲程

进气门

排气门关闭

活塞向下运动

对外做功




内能

机械能


排气冲程

进气门关闭

排气门打开

活塞向上运动

把废气排出汽缸



1. 汽油机四个冲程中,只有做功冲程对外做功,将内能转化为机械能,其余三个冲程依靠飞轮的惯性完成
2. 汽油机1个工作循环有4个冲程,活塞上下往复2次,曲轴转动2周,对外做功1次

柴油机

吸气冲程

压缩冲程

做功冲程

排气冲程
柴油机的工作过程:
1个工作循环,曲轴转动2周,对外做功1次
柴油机通过压损空气直接点燃柴油
喷油嘴
只有空气
点燃方式:压燃式点火
炒有机对空气的压缩程度比汽油机更高
气体的压强大于汽油机
输出更大的功率



柴油机通常会比较笨重,主要应用于大型运输工具

汽油机较为轻巧,常用在交通工具上
例1. 某单缸四冲程汽油机的飞轮转速1800 r/mim,则它10秒钟完成 个冲程,对外做功 次。
600
150
例2. 下面关于内燃机错误说法是(  )
A.蒸汽机也是一种热机
B.内燃机只能燃料燃烧完全结束后才对外做功
C.汽油机和柴油机都是内燃机
D.内燃机一般在燃料燃烧的同时就对外做功
B
例3. 如图,给试管里的水加热,水沸腾后,水蒸气推动橡皮塞冲出试管口,这个过程与四冲程汽油机的哪一个冲程中的能量转化是相同的(  )
A.吸气冲程 B.压缩冲程
C.做功冲程 D.排气冲程
C
