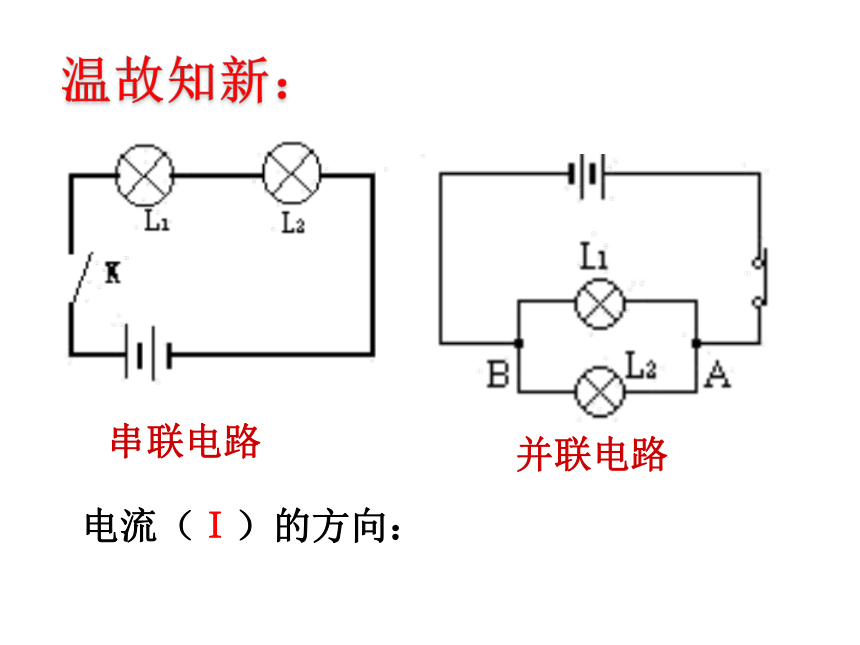

课件31张PPT。13.4探究串、并联电路的电流规律串联电路并联电路温故知新：电流（Ｉ）的方向：

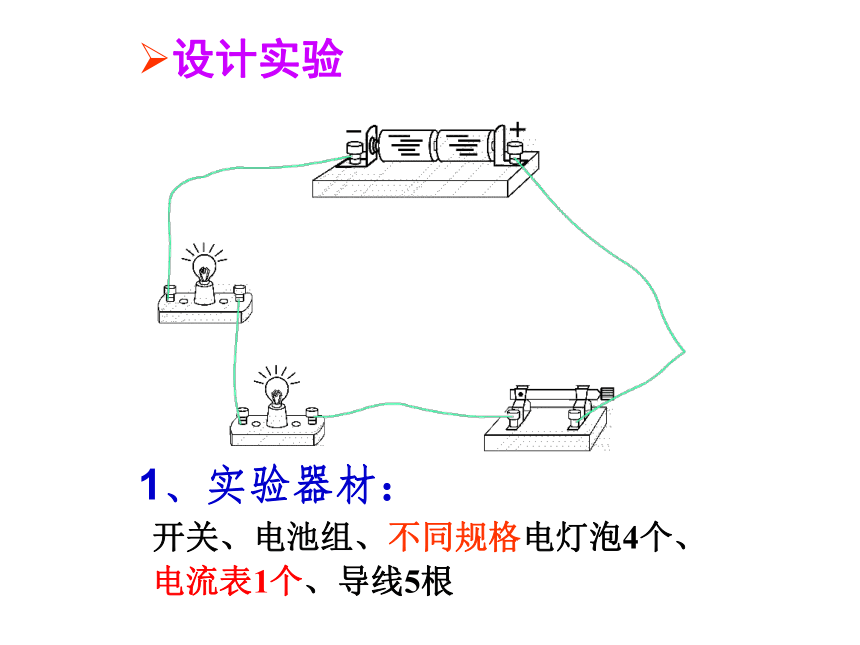

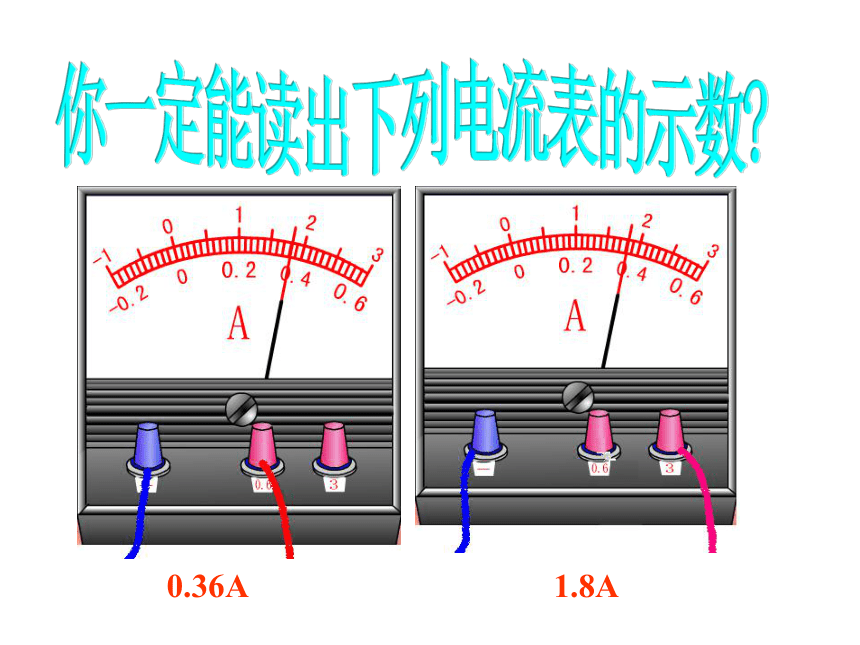

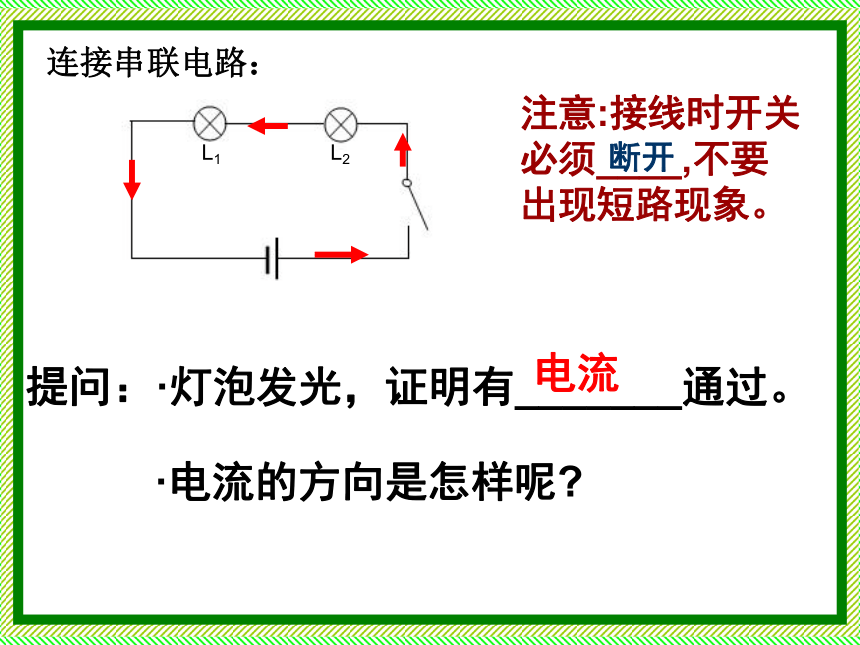

4、不允许将电流表直接接到电源的两极。5、选择合适的量程。（试触法）3、要“+”进 “－”出。2、电流表要串联在电路中。1、使用前一定要校零。电流表的使用：你一定能读出下列电流表的示数?0.36A1.8A提问：·灯泡发光，证明有_______通过。·电流的方向是怎样呢?电流注意:接线时开关必须____,不要出现短路现象。断开连接串联电路：提出问题：串联电路中各处的电流有什么关系呢？我猜想……??ABC设计实验1、实验器材：开关、电池组、不同规格电灯泡4个、

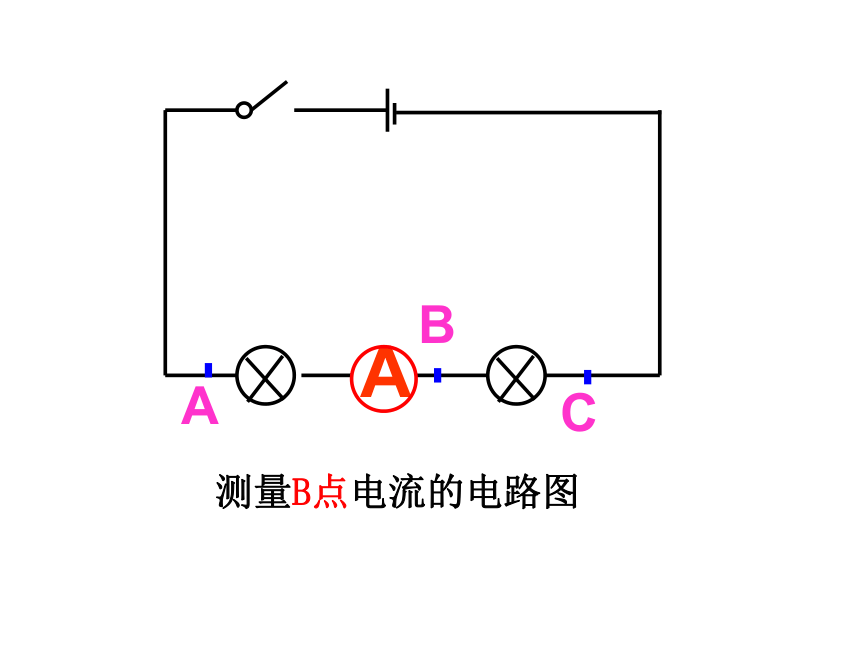

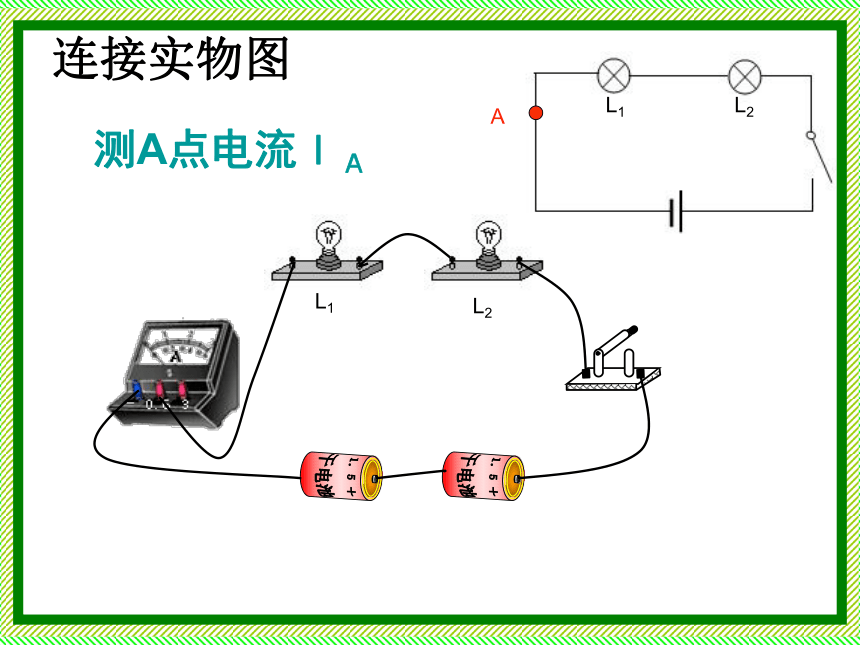

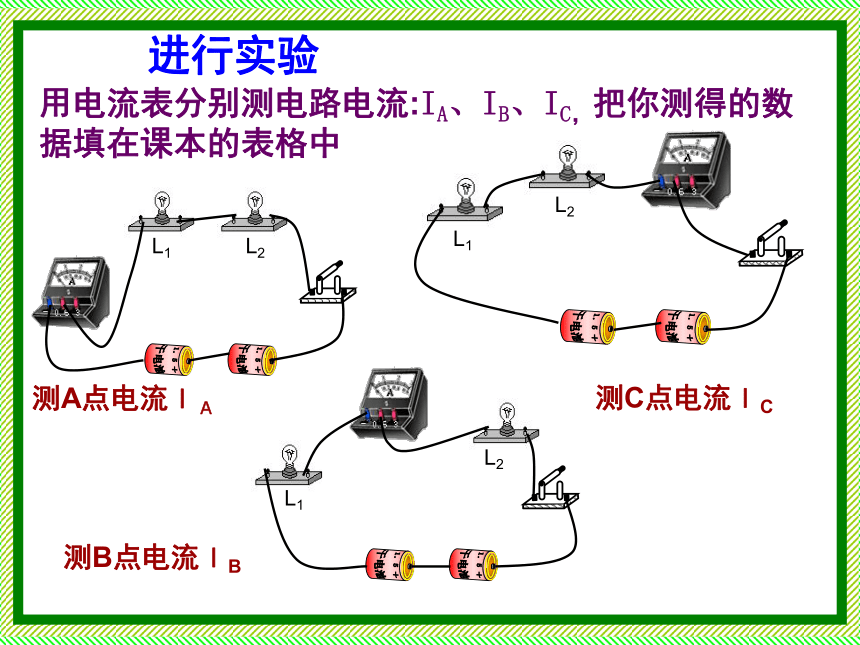

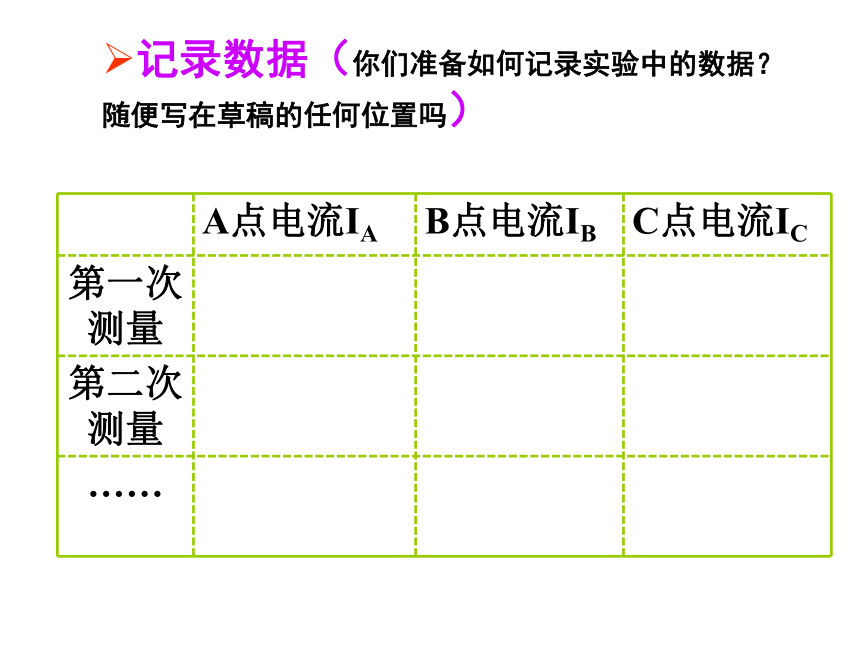

电流表1个、导线5根连接实物图测A点电流ＩＡ L1L2AB测量B点电流的电路图C测量C点电流的电路图测A点电流ＩＡ 测B点电流ＩB 测C点电流ＩC 进行实验用电流表分别测电路电流:IA、IB、IC，把你测得的数据填在课本的表格中记录数据（你们准备如何记录实验中的数据？随便写在草稿的任何位置吗）使两个小灯泡发光的另一种连接方法是＿＿请你在图上标出电流方向并联我猜想……??BCA提出问题：
并联电路中干路电流与各支路电流的关系？支路支路干路设计实验1、实验器材： 开关、电池组、不同规格电灯泡4个、电流表1个、导线5根-+进行实验

测A点电流实物图
L2L1-+测出B点电流L2L1L1L2ABC-+测出C点电流进行实验用电流表分别测电路电流:IA、IB、IC把你测得的数据填在课本的表格中Ｌ１Ｌ２Ｌ１Ｌ２测A点电流ＩＡ 测B点电流ＩB 测C点电流ＩC 记录数据分析和论证测量结果说明什么？得出什么结论？0.180.180.180.180.180.18分析与论证：你测量的结果说明了什么？ＩＡ————ＩB_____ＩC==欧姆安培伏特串联电路的电流各处相等即：Ｉ１＝Ｉ２＝Ｉ分析和论证测量结果说明什么？得出什么结论？0.420.200.220.420.200.22分析与论证：Ｉc————ＩB_____ＩA＋＝并联电路干路的电流等于各支路电流的和．即：Ｉ＝Ｉ１＋Ｉ２1、有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小 C习题在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联3、下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB5、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。0.70.84．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A1.2A 7．某同学家中有一台电视机、一台洗衣机、二盏照明灯，它们是并联着的，工作时的电流分别为200mA、1A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？解：因为I总=0.2A+1A+0.3A+0.25A =1.75A<3A
所以这些用电器可以同时使用。
