沪粤版九年级物理 13.6 探究串、并联电路中的电压 课件 (19张PPT)

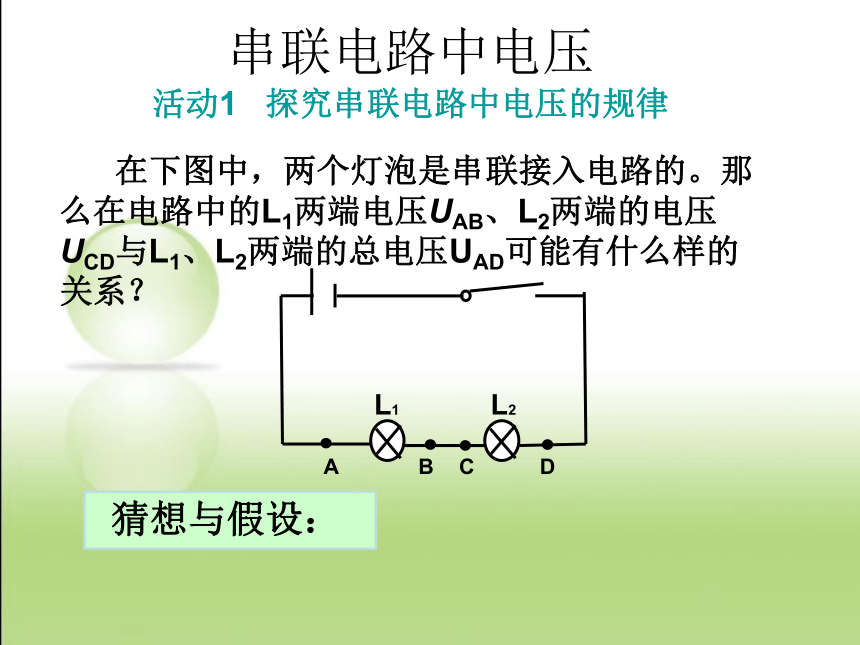

课件19张PPT。13.6探究串、并联电路的电压 在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压UAB、L2两端的电压UCD与L1、L2两端的总电压UAD可能有什么样的关系？ 猜想与假设：
A
B

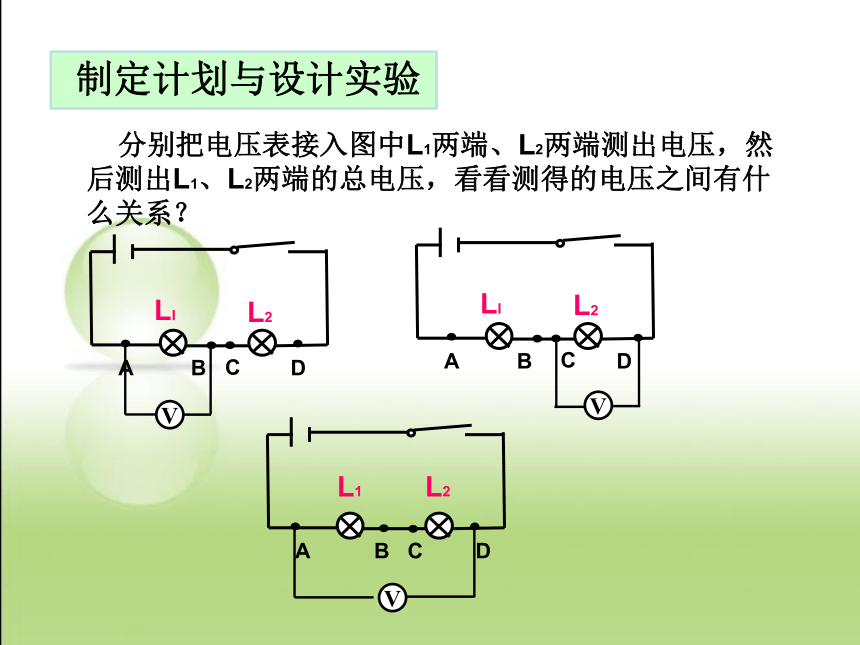

C串联电路中电压活动1 探究串联电路中电压的规律 制定计划与设计实验 分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ABD
LIL2CABD

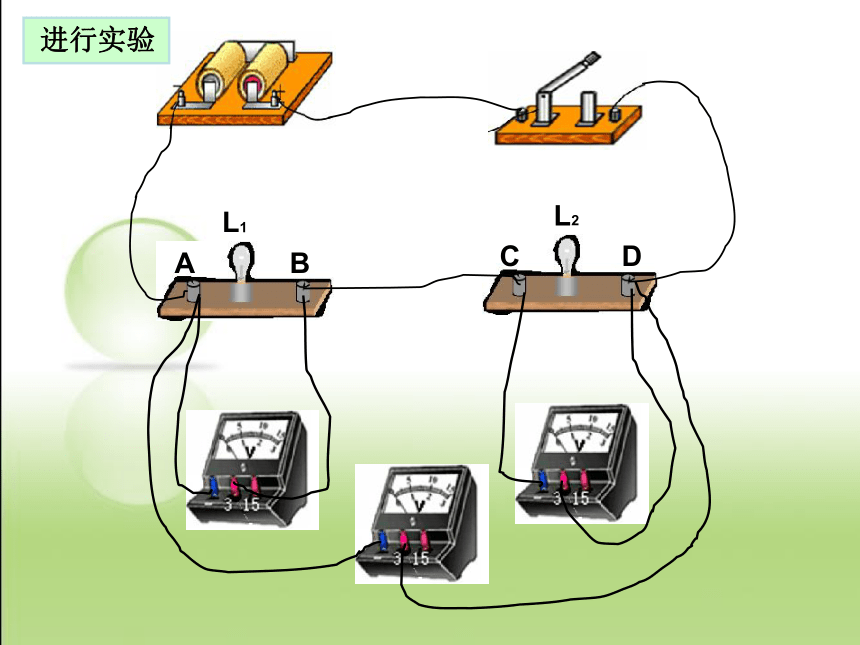

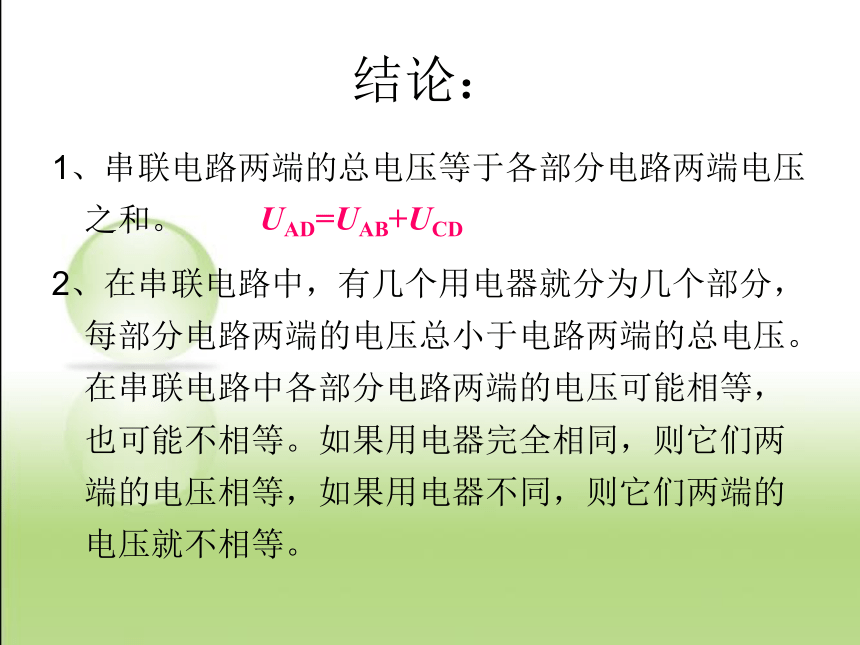

L1L2C 进行实验L1L2ABCD结论：1、串联电路两端的总电压等于各部分电路两端电压之和。
2、在串联电路中，有几个用电器就分为几个部分，每部分电路两端的电压总小于电路两端的总电压。在串联电路中各部分电路两端的电压可能相等，也可能不相等。如果用电器完全相同，则它们两端的电压相等，如果用电器不同，则它们两端的电压就不相等。 UAD=UAB+UCD 提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端与L2两端的电压有什么样的关系？ 猜想与假设ABDC 并联电路中的电压

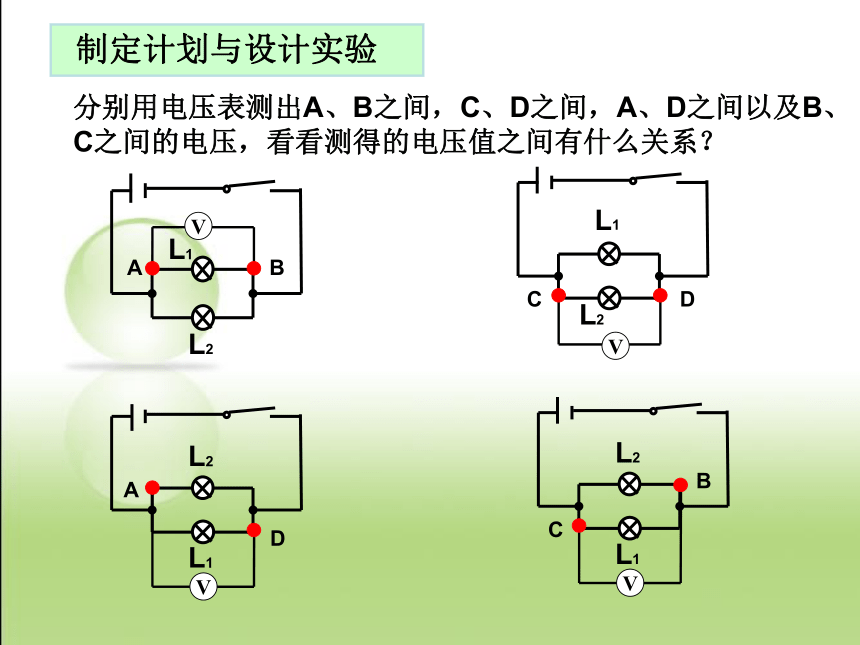

活动2 探究并联电路中的电压规律 制定计划与设计实验分别用电压表测出A、B之间，C、D之间，A、D之间以及B、C之间的电压，看看测得的电压值之间有什么关系？CD 进行实验ABCD结论：1、并联电路中，各支路两端的电压相等，并等于总电压：UAB=UCD=UAD=UBC
2、对于并联电路，各用电器两端是分别相接又接入电路中同一点的，所以各支路两端的电压必然相等。 串、并联电路中电压和电流的特点Ⅰ=Ⅰ1=Ⅰ2
Ⅰ=Ⅰ1+Ⅰ2
U=U1+U2
U=U1=U2
课堂总结 下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？U2=?U1=8VU=14V反馈练习 如图，将两个不同的小灯泡L1,L2并联在电源上。
发现L1比L2亮。用电压表分别测L1,L2的电压U1,U2
会发现（ ）A U1>U2 B U1=U2
C U1L1L2B反馈练习小彩灯两端的电压为____,流过最后一只只小彩灯的电流为_________。11V200mA练习：1、20只完全相同的小彩灯串联接入家庭电路两端，流过第一只小彩灯的电流为200mA,则每只2、如下图所示，电压表示数为9V,灯L1
两端电压为3V，则电源总电压为_____。CA、6VB、9VC、12VD、3V3、下列说法正确的是（ ）
A、两灯串联，这两灯的亮度一定相同
B、通过两灯的电流相同，这两灯一定是串联
C、两灯并联，这两灯两端的电压一定相同　　　　　　　　　　　　　　　D、两灯两端的电压相同，这两灯一定是并联c4、在下面电路中，S闭合时V1和V2的示数分别是 3V和5V，下列说法对的是 ( 　　　 )
A、此电路是串联电路
B、V1测量的是L1的电压， V2测量的是L2的电压。 C、电源的电压是8V。
D、V2测量的是电源电压ABC5、在所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光．用电压表逐段测量，结果是：Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V．由此可判断此电路的故障可能是( ) A．电路的aL1b部分发生断路 B．电路的bL2c部分发生断路 C．电源部分发生短路 D．电路的c经滑动变阻 器至d部分发生断路6、在右面的正确的电路图中填的电表说法对的是( )
A、a是电流表、b是电压表　　
Ｂ、a是电压表、b是电流表
Ｃ、a和b都是电流表
D、a和b都是电压表再见！
