20.3 电磁铁 电磁继电器

(共24张PPT)

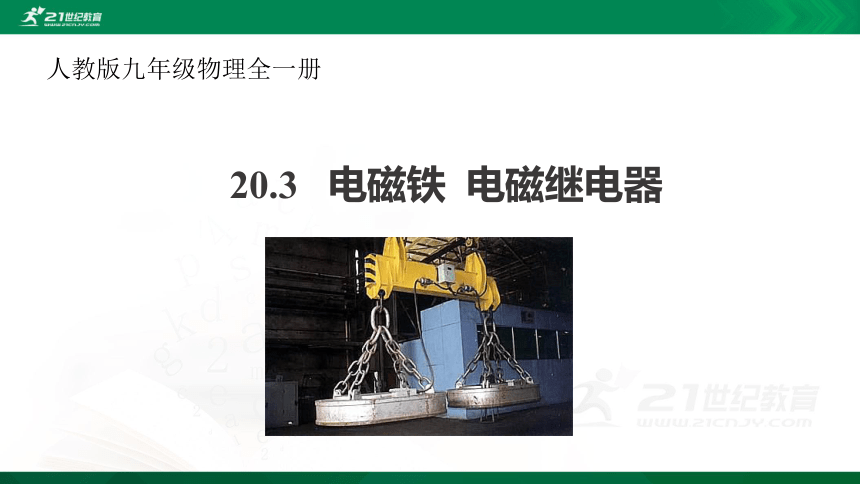

20.3 电磁铁 电磁继电器

















人教版九年级物理全一册
1.知道什么是电磁铁；了解电磁铁的应用。
2.了解电磁铁磁性强弱跟线圈匝数和电流大小的关系。
3.了解电磁继电器的结构和工作原理。

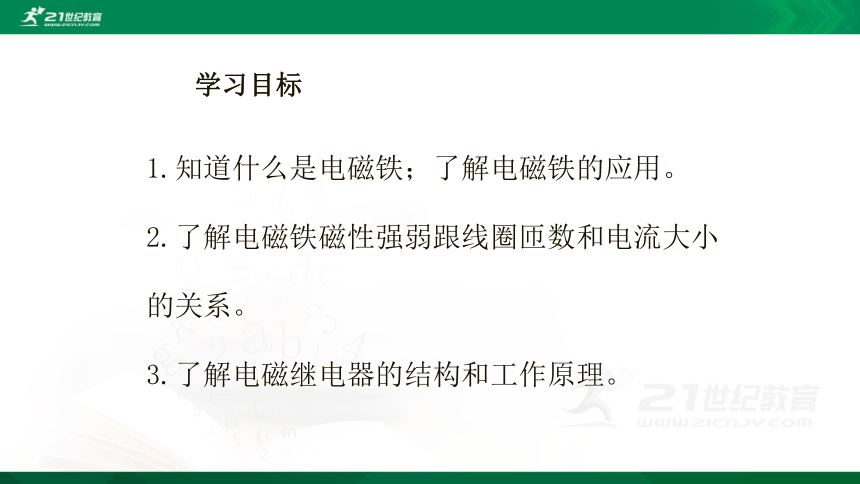

学习目标
1、电磁铁的定义、构造

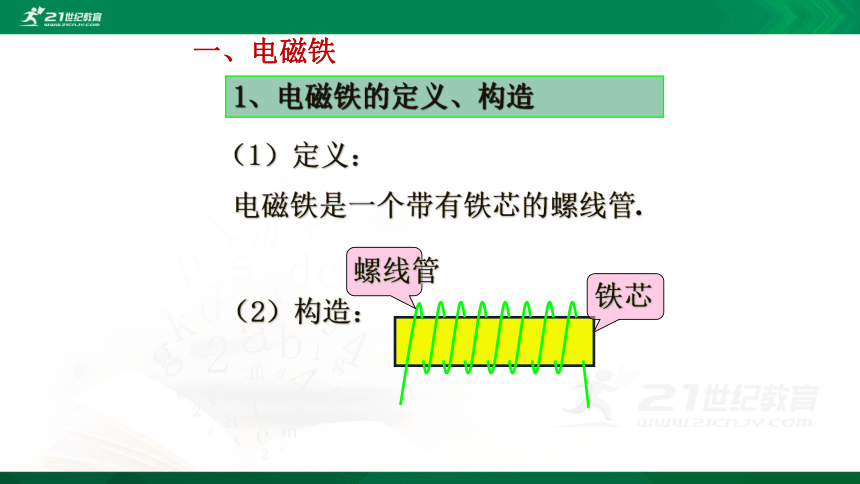

一、电磁铁
（1）定义：
（2）构造：









电磁铁是一个带有铁芯的螺线管.

螺线管

铁芯

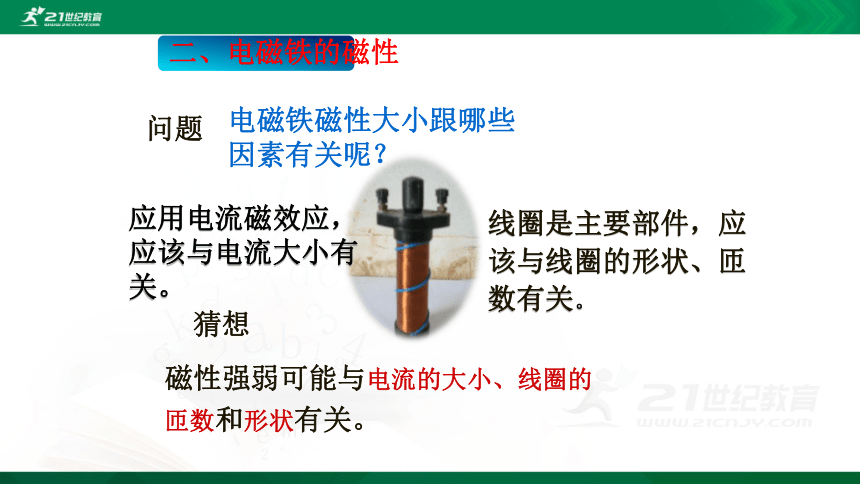

电磁铁磁性大小跟哪些因素有关呢？
磁性强弱可能与电流的大小、线圈的匝数和形状有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
问题
猜想

二、电磁铁的磁性
（电磁铁的磁性）

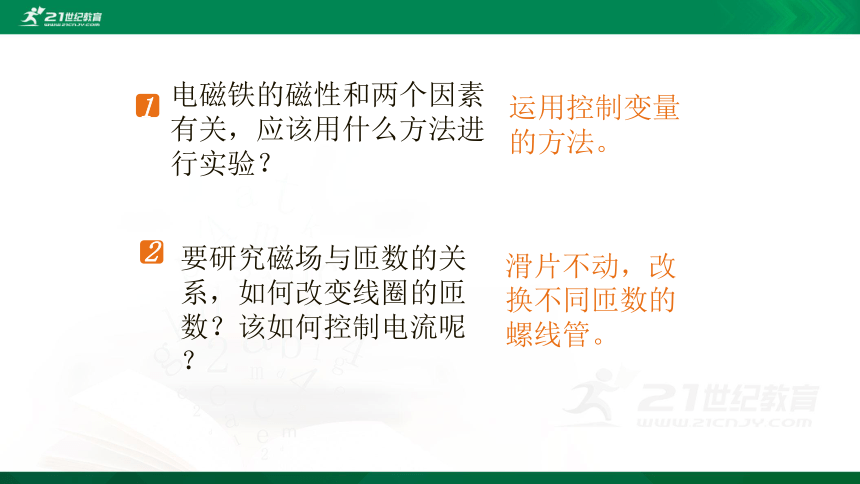

电磁铁的磁性和两个因素有关，应该用什么方法进行实验？
运用控制变量的方法。

1

2
要研究磁场与匝数的关系，如何改变线圈的匝数？该如何控制电流呢？
滑片不动，改换不同匝数的螺线管。
（电磁铁的磁性）


4
想研究电磁铁磁场的强弱与电流的大小有关，如何改变电流的大小？该如何控制匝数呢？
用一定匝数的线圈，把滑动变阻器、电流表和线圈(内含铁钉)串联起来，调整滑动变阻器的滑片，改变电路中的电流(如图所示）。

3

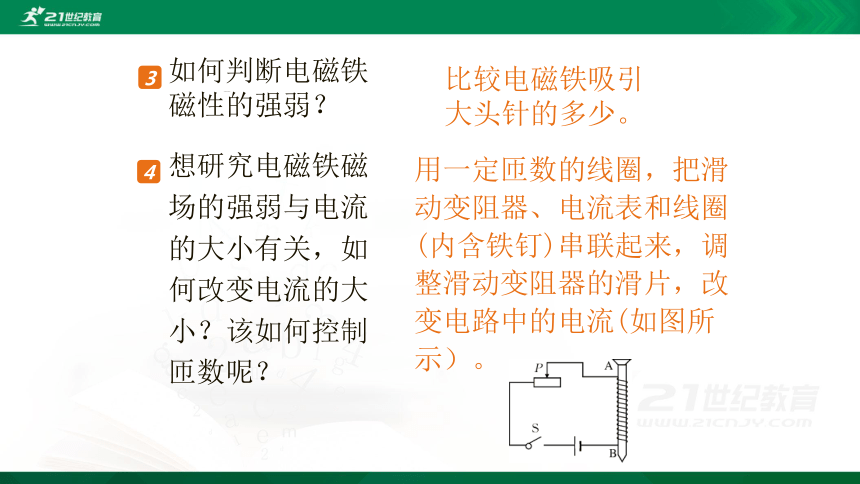

如何判断电磁铁磁性的强弱？
比较电磁铁吸引大头针的多少。




















S

a






















S

a

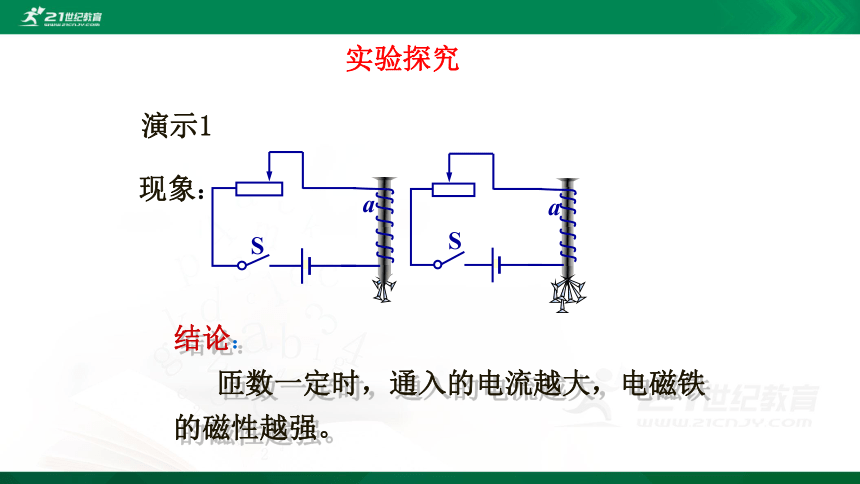

演示1
结论：
　　匝数一定时，通入的电流越大，电磁铁的磁性越强。
现象：
实验探究
现象：
　　














S


a




















b



























演示2
结论：
　　电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。
（电磁铁的磁性）


洗衣机进水、出水阀门

磁悬浮列车

感应式冲水器阀门

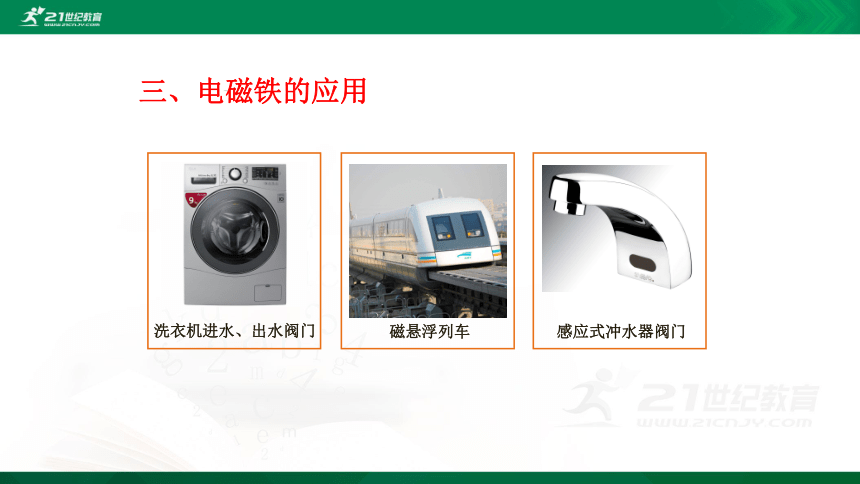

三、电磁铁的应用
　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
四、电磁继电器
电磁继电器就是利用电磁铁来控制工作电路的一种开关
1、电磁继电器定义、构造
（1）电磁继电器的定义
电磁继电器的结构
电磁继电器的工作原理







电源
低压控制电路








电源
高压工作电路
电动机
当较压的电压加在接线柱D、E两端，较小的电流流过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作
电磁继电器的应用
—电铃
通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了。
课堂小结
1、电磁铁
（1）插入铁芯的通电螺线管叫做电磁铁。
（2）有电流通过时有磁性，没有电流时失去磁性。
2、电磁铁的磁性
（1）结论：匝数一定时，通入的电流越大，电磁铁的磁性越强；电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性越强。
（2）电磁铁的应用：
3、电磁继电器
（1）继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。电磁继电器就是利用电磁铁来控制工作电路的一种开关。
（2）电磁继电器的构造。
（3）电磁继电器的工作原理。
1、下列方法中可增强电磁铁磁性的是( )
A．增大螺线管中的电流
B．减小螺线管的线圈匝数
C．增加电磁铁的通电时间
D．改变螺线管中的电流方向
A
12.如图所示,当滑动变阻器的滑片向右移动时,电磁铁中的磁性将 .
减弱
课堂练习


3、如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变_______(填“强”或“弱”)，吸引衔铁与触点_______(填“1”或“2”)接触，电控照相机工
作，拍摄违规车辆。
强
2


4、如图所示的是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压________，同时电磁铁磁性________，工作电路接通，灯泡发光，图中
电磁铁的上端是________极。
增大
增强
S
5、图20.3-7是一种水位自动报警器的原理图。水位没有到达金属块 A时，绿灯亮；水位到达金属块 A时，红灯亮。请说明它的工作原理。注意：虽然纯净的水是不导电的，但一般的水都能导电。
水位没有到达金属块A时,电磁铁不通电无磁性,绿灯亮,显示水位正常。当水位到达金属块A时，电磁铁通电有磁性，将衔片吸下来，红灯亮,表示水位不正常。
6、图20.3-8是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。
当温度达到金属丝下端所指示的温度时，左边电路中的电磁铁产生磁性，向右吸引衔铁，电铃所在的电路中有电流流过，电铃响。


7、如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小.闭合开关S2后,下列四种情况相比较,指示灯最亮的是(　 ）　





A.S1断开,滑片P在图示位置
B.S1闭合,滑片P在图示位置
C.S1闭合,滑片P在滑动变阻器最右端
D.S1闭合,滑片P在滑动变阻器最左端
D
