串并联电路、电压表、电流表
【学习目标】
1．掌握串、并联电路的特点，并能熟练地识别电路中元件之间的连接关系，能够运用串并联的规律理解计算电表的改装。 2．识别电路中各元件的连接关系，画出简明的等效电路图，以及电流表、电压表、电容等对电路的影响。
【巩固练习】
一、选择题：
1．如图所示是一个电路的一部分，其中R1=5Ω，R2=1Ω，R3=3Ω，I1=0.2 A，I2=0.1 A，那么电流表测得的电流为（ ）
A．0.2 A，方向向右 B．0.15 A，方向向左
C．0.2 A，方向向左 D．0.3 A，方向向右
2．关于电流表与电压表，以下说法正确的是（ ）
A．都是用电流表G与电阻并联改装而成的
B．都是用电流表G与电阻串联改装而成的
C．它们本身都有内阻，只是电流表的一般很小，而电压表内阻一般很大
D．电流表的内阻肯定比用来改装的电流表G的内阻小，而电压表的内阻肯定比用来改装的电流表G的内阻大
3．如图所示的电路中，若ab为输入端，AB为输出端，并把滑动器的滑动触片置于变阻器的中央，则（ ）
A．空载时输出电压
B．当AB间接上负载R时，输出电压
C．AB间的负载R越大，越接近
D．AB间的负载R越小，越接近

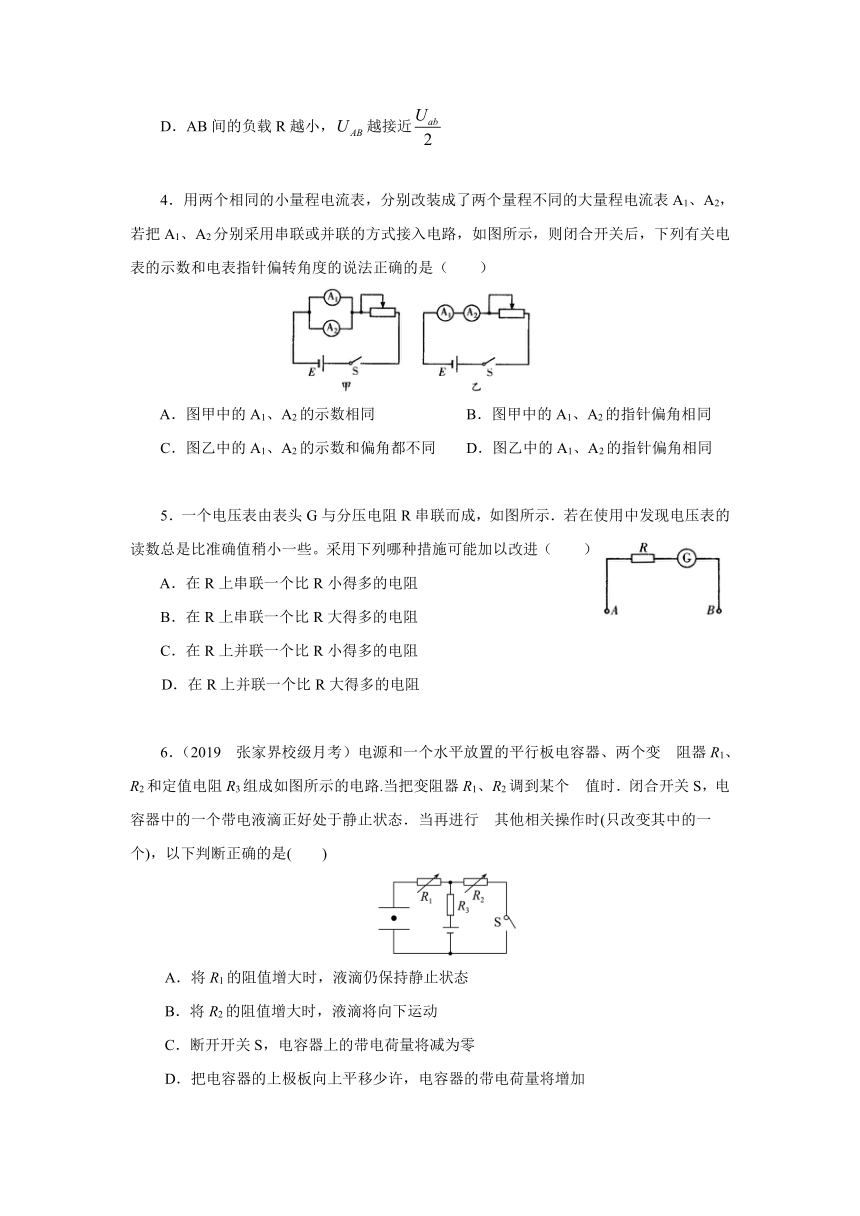

4．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用串联或并联的方式接入电路，如图所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是（ ）
/
A．图甲中的A1、A2的示数相同 B．图甲中的A1、A2的指针偏角相同
C．图乙中的A1、A2的示数和偏角都不同 D．图乙中的A1、A2的指针偏角相同
5．一个电压表由表头G与分压电阻R串联而成，如图所示．若在使用中发现电压表的读数总是比准确值稍小一些。采用下列哪种措施可能加以改进（ ）
A．在R上串联一个比R小得多的电阻
B．在R上串联一个比R大得多的电阻
C．在R上并联一个比R小得多的电阻
D．在R上并联一个比R大得多的电阻
6．（2019 张家界校级月考）电源和一个水平放置的平行板电容器、两个变 阻器R1、R2和定值电阻R3组成如图所示的电路.当把变阻器R1、R2调到某个 值时．闭合开关S，电容器中的一个带电液滴正好处于静止状态．当再进行 其他相关操作时(只改变其中的一个)，以下判断正确的是( )
/
A．将R1的阻值增大时，液滴仍保持静止状态
B．将R2的阻值增大时，液滴将向下运动
C．断开开关S，电容器上的带电荷量将减为零
D．把电容器的上极板向上平移少许，电容器的带电荷量将增加

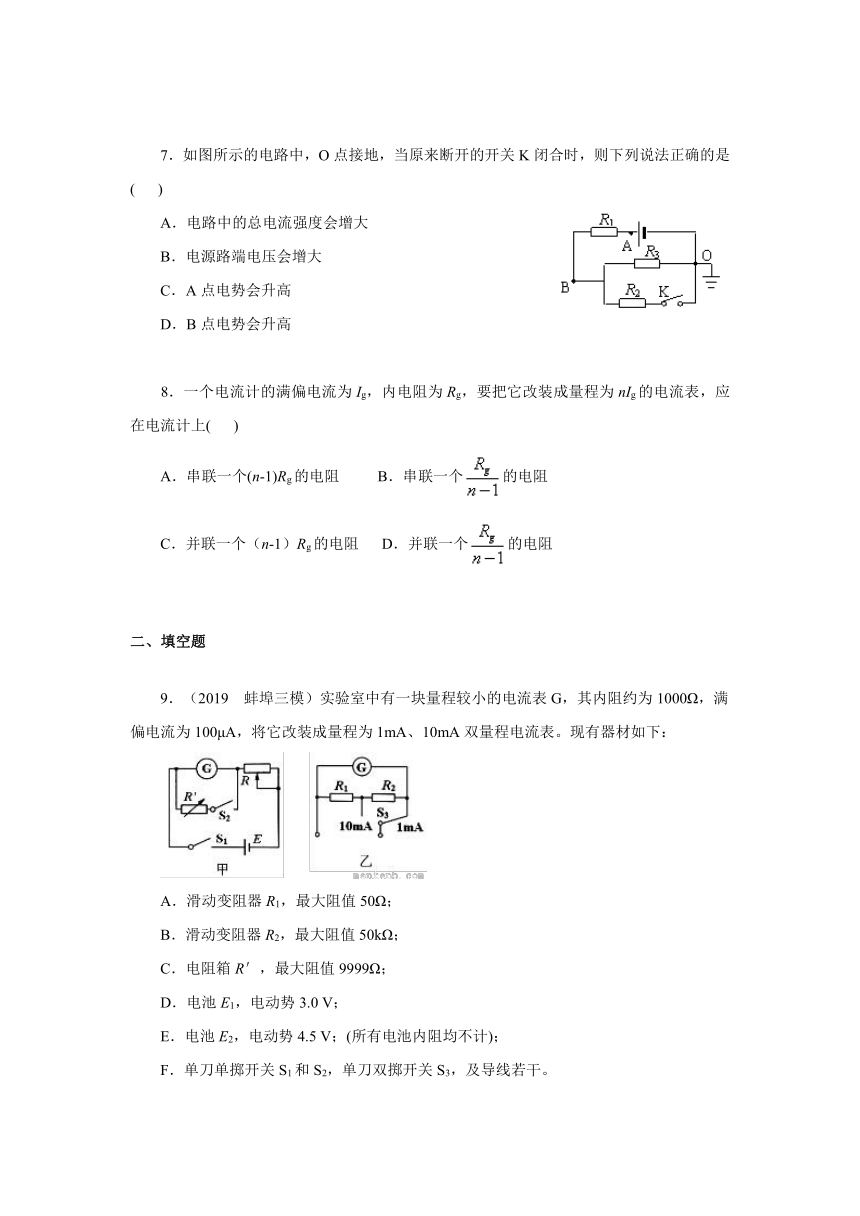

7．如图所示的电路中，O点接地，当原来断开的开关K闭合时，则下列说法正确的是( ) A．电路中的总电流强度会增大 B．电源路端电压会增大 C．A点电势会升高 D．B点电势会升高 8．一个电流计的满偏电流为Ig，内电阻为Rg，要把它改装成量程为nIg的电流表，应在电流计上( ) A．串联一个(n-1)Rg的电阻 B．串联一个/的电阻 C．并联一个（n-1）Rg的电阻 D．并联一个/的电阻
二、填空题
9．（2019 蚌埠三模）实验室中有一块量程较小的电流表G，其内阻约为1000Ω，满偏电流为100μA，将它改装成量程为1mA、10mA双量程电流表。现有器材如下：
/
A．滑动变阻器R1，最大阻值50Ω；
B．滑动变阻器R2，最大阻值50kΩ；
C．电阻箱R＇，最大阻值9999Ω；
D．电池E1，电动势3.0?V；
E．电池E2，电动势4.5?V；(所有电池内阻均不计)；
F．单刀单掷开关S1和S2，单刀双掷开关S3，及导线若干。

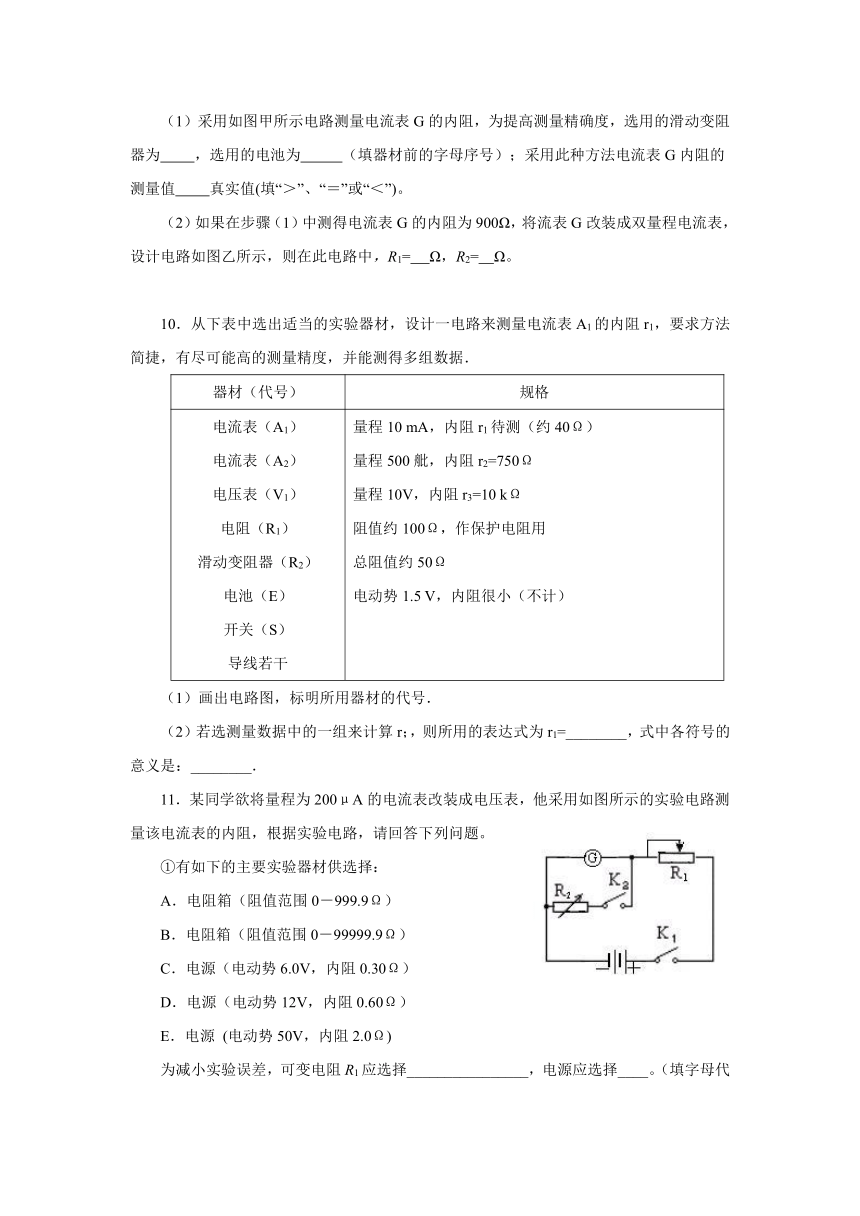

（1）采用如图甲所示电路测量电流表G的内阻，为提高测量精确度，选用的滑动变阻器为?????????，选用的电池为???????????（填器材前的字母序号）；采用此种方法电流表G内阻的测量值?????????真实值(填“＞”、“＝”或“＜”)。
（2）如果在步骤（1）中测得电流表G的内阻为900Ω，将流表G改装成双量程电流表，设计电路如图乙所示，则在此电路中，R1=?????Ω，R2=????Ω。
10．从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据．
器材（代号）
规格
电流表（A1）
电流表（A2）
电压表（V1）
电阻（R1）
滑动变阻器（R2）
电池（E）
开关（S）
导线若干
量程10 mA，内阻r1待测（约40Ω）
量程500舭，内阻r2=750Ω
量程10V，内阻r3=10 kΩ
阻值约100Ω，作保护电阻用
总阻值约50Ω
电动势1.5 V，内阻很小（不计）
（1）画出电路图，标明所用器材的代号．

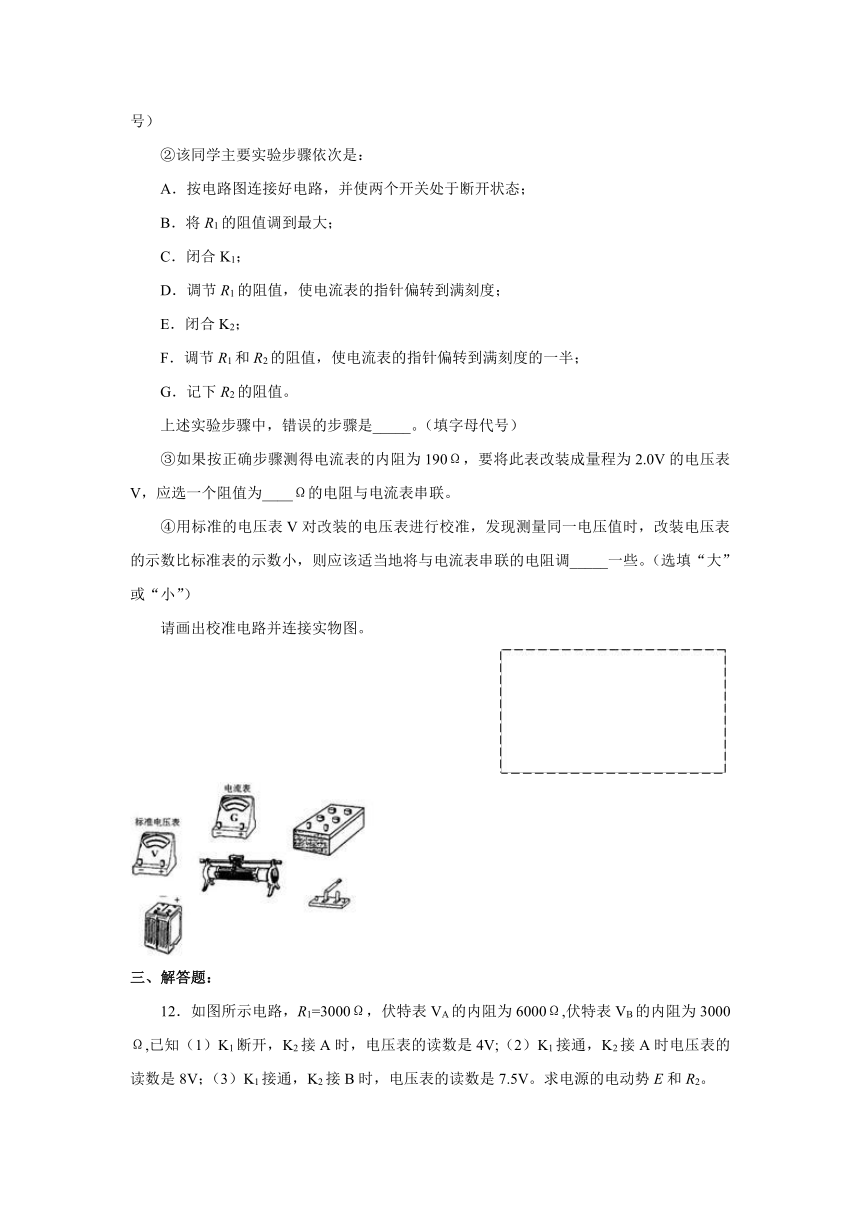

（2）若选测量数据中的一组来计算r；，则所用的表达式为r1=________，式中各符号的意义是：________． 11．某同学欲将量程为200μA的电流表改装成电压表，他采用如图所示的实验电路测量该电流表的内阻，根据实验电路，请回答下列问题。 ①有如下的主要实验器材供选择： A．电阻箱（阻值范围0－999.9Ω） B．电阻箱（阻值范围0－99999.9Ω） C．电源（电动势6.0V，内阻0.30Ω） D．电源（电动势12V，内阻0.60Ω） E．电源 (电动势50V，内阻2.0Ω) 为减小实验误差，可变电阻R1应选择________________，电源应选择____。（填字母代号） ②该同学主要实验步骤依次是： A．按电路图连接好电路，并使两个开关处于断开状态； B．将R1的阻值调到最大； C．闭合K1； D．调节R1的阻值，使电流表的指针偏转到满刻度； E．闭合K2； F．调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半； G．记下R2的阻值。 上述实验步骤中，错误的步骤是_____。（填字母代号） ③如果按正确步骤测得电流表的内阻为190Ω，要将此表改装成量程为2.0V的电压表V，应选一个阻值为____Ω的电阻与电流表串联。 ④用标准的电压表V对改装的电压表进行校准，发现测量同一电压值时，改装电压表的示数比标准表的示数小，则应该适当地将与电流表串联的电阻调_____一些。（选填“大”或“小”） 请画出校准电路并连接实物图。 / /
三、解答题：
12．如图所示电路，R1=3000Ω，伏特表VA的内阻为6000Ω,伏特表VB的内阻为3000Ω,已知（1）K1断开，K2接A时，电压表的读数是4V;（2）K1接通，K2接A时电压表的读数是8V；（3）K1接通，K2接B时，电压表的读数是7.5V。求电源的电动势E和R2。 /
【答案与解析】
一、选择题：
1．【答案】C
【解析】由图示电流方向可计算出R1和R2两端电压降分别为U=1.0 V，U2=0.1 V，电势左高右低，比较U1、U2可判定R3两端电势下高上低，U3=0.9 V，通过R3的电流，向上流．由图可知R3中电流是由I2和IA共同提供的，故IA=0.2 A，方向向左．
2．【答案】CD
【解析】电压表是由电流表G串联一分压电阻改装而成的，故内阻比电流表G内阻大；电流表是由电流表G的与分流电阻并联而成的，故电阻要比电流表G的内阻小．
3．【答案】ABC
【解析】空载时AB间的电压为总电压的一半，即，故A正确．当AB间接上负载R后，R与变阻器的下半部分并联，并联电阻小于变阻器变阻值的一半，故输出电压。但R越大，并联电阻越接近于变阻器总阻值的一半，UAB也就越接近．R越小，并联电阻越小，UAB就越小于，故B、C正确，D错．
4．【答案】B
【解析】两表并联时，表头两端的电压相同，故流过表头电流相同，偏角相同．两表串联时，两表的示数应相同，但由于量程不同故偏角不同．
5．【答案】D
【解析】题目中明确指出此电压表的读数总比准确值稍小，说明在电压表两端加一定的电压时，电压表支路中的电流总是偏小，这是由于电压表的内阻稍大引起的，校正的方法是适当减小分压电阻R．在R上再串联一个电阻只会导致电压表内阻的增大，是不行的．并联一个电阻时，可以引起总电阻减小，但是并联电路的电阻比任何一个支路电阻都小，可见并不能并联小电阻，否则分压电阻会改变很多，误差会更大，故B项正确．
6．【答案】A
【解析】电路稳定时，无电流通过R1，其两端电压为零，故可将电容器等效为 与电阻R2并联，故R1变化对电路无影响,电容器两端电压不变．故液滴仍保 持静止状态，A正确；R2增大，由“串反并同”规律可知，电容器两端电压 增大，电场力增大，故液滴向上加速运动，B错误；断开开关，电路稳定后， 电容器相当于与电源并联，两端电压增大,由Q＝CU可知，电容器带电荷量 增大，C错误；电路各部分电阻不变，则电容器两端电压不变；若将上极板 上移，则板间距离增大，由可知，电容器的电容减小，由Q＝CU可知，电容器的带电荷量减小，D错误．
7．【解析】 当原来断开的开关K闭合时，总电阻减小，总电流增大。由/可知，路端电压降低。A点电势即AO间的电压，也是路端电压。B点电势是BO间的电压，由于BO间的电阻减小，分得的电压减小，即B点电势降低。
8．【答案】D
【解析】 应并联一个小电阻，显然只有D正确。
二、填空题
9．【答案】（1）B，E，<；（2）10，90
【解析】（1）首先我们要知道半偏法测量电流表内阻的方法以及测量原理：如图，设电源的电动势为E，内阻为r，S2打开时，设电流表满偏电流/，实验要求R>>Rg，R>>r，这样才有/，当S2闭合时，R′和Rg并联，并联后总阻值R并＜Rg＜＜R，这样才有S2闭合后，电路中总电流几乎不变，仍然近似等于/，调节R′使电流表半偏为/，所以流过R′的电流也为/，所以R′=Rg．?从上述原理可知，S2打开与闭合，近似认为干路中电流不变，前提是R>>Rg．故实验器材选择应满足①电源电动势尽可能大，②R尽可能大．所以，滑动变阻器选阻值较大的B，电池选用电动势较大的E．因闭合S2时，电路中电阻变小，电流变大，而电流计的电流为/，可知通过R′的电流大于/，则R′＜Rg，即测量值偏小。
（2）当接10mA量程时，根据欧姆定律：/；当接1mA量程时，根据欧姆定律：；代入数据解得：R1=10Ω，R2=90Ω.
10．【答案】（1）电路图见解析 （2） I1为通过电流表A1的电流，I2为通过电流表A2的电流，r2为电流表A2的内阻
【解析】学生实验中没有测电流表内阻的实验，但“伏安法”测电阻的原理是学过的，用伏安法测金属丝电阻的实验是做过的，故可将已学过的这些原理、方法迁移应用到这一实验新情境中来．当A1满偏时，两端的电压约为Ig=10－2×40 V=0.4 V．所以若用电压表V直接测量，电压表指针的偏转不到量程的1／20，测量误差太大，不符合“有尽可能高的测量精度”的要求．电流表A2的内阻r2=750Ω，是准确的，满偏时其两端电压为500×10－6×750 V=0.375 V，与电流表A1的满偏电压差不多．所以可以将电流表A2与电流表A1并联，根据A2的读数I2求出A1两端的电压I2r2．估算A1、A2近满偏时回路的阻值应为．所以要使电路工作安全正常，应将保护电阻R1与A1、A2串联起来，从而限制通过A1、A2的电流，使其不超量程．滑动变阻器可采用限流式接法，也可采用分压式接法．本题中若采用限流式接法，对电流的调节范围约为最大值的1／3，比分压式接法的调节范围小．根据题目中“能测得多组数据”的要求，采用分压式接法较好．电路如图所示．计算r1的表达式为．式中I2为通过电流表A2的电流，r2为电流表A2的内阻，I1为通过电流表A1的电流．
11．【答案】 Ｂ，Ｄ；Ｆ；9810；小 【解析】因为若选Ｅ，则调节电阻箱Ｂ的电阻阻值不够，电流表超量程；所以在能保证调出电流表满偏的情况下，电源电动势大一点，则电阻箱Ｂ接入电路的电阻阻会大一些，实验误差会小一些；因为调节半偏时，R1是不能动的；略；因为现在改装的电压表示数小，则要让它的电流大一些即可满偏，所以要将串联的电阻减小一些． /
三、解答题：
12．【答案】10V；/ 【解析】（1）/断/接A时，电路图如图所示： / 有串联分压得/ 其中/， （2）/通/接A时有：/ （3）/通/接B时有：/ 其中/ 解得：/
