人教版九年级物理（全一册）19.1家庭电路 同步练习 有答案

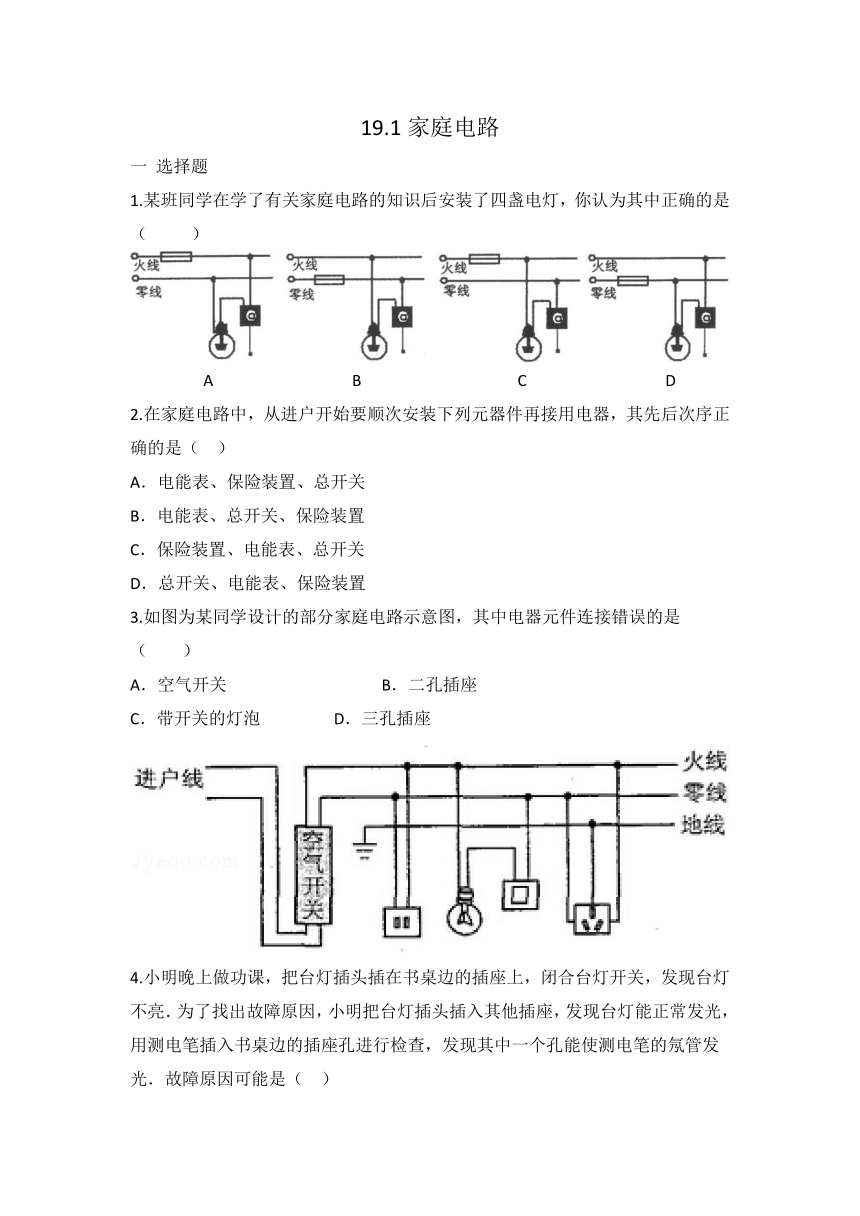

19.1家庭电路
一 选择题
1.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（ ）

A B C D
2.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（ ）
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
3.如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是
（　　）
A．空气开关 B．二孔插座
C．带开关的灯泡 D．三孔插座　

4.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（ ）

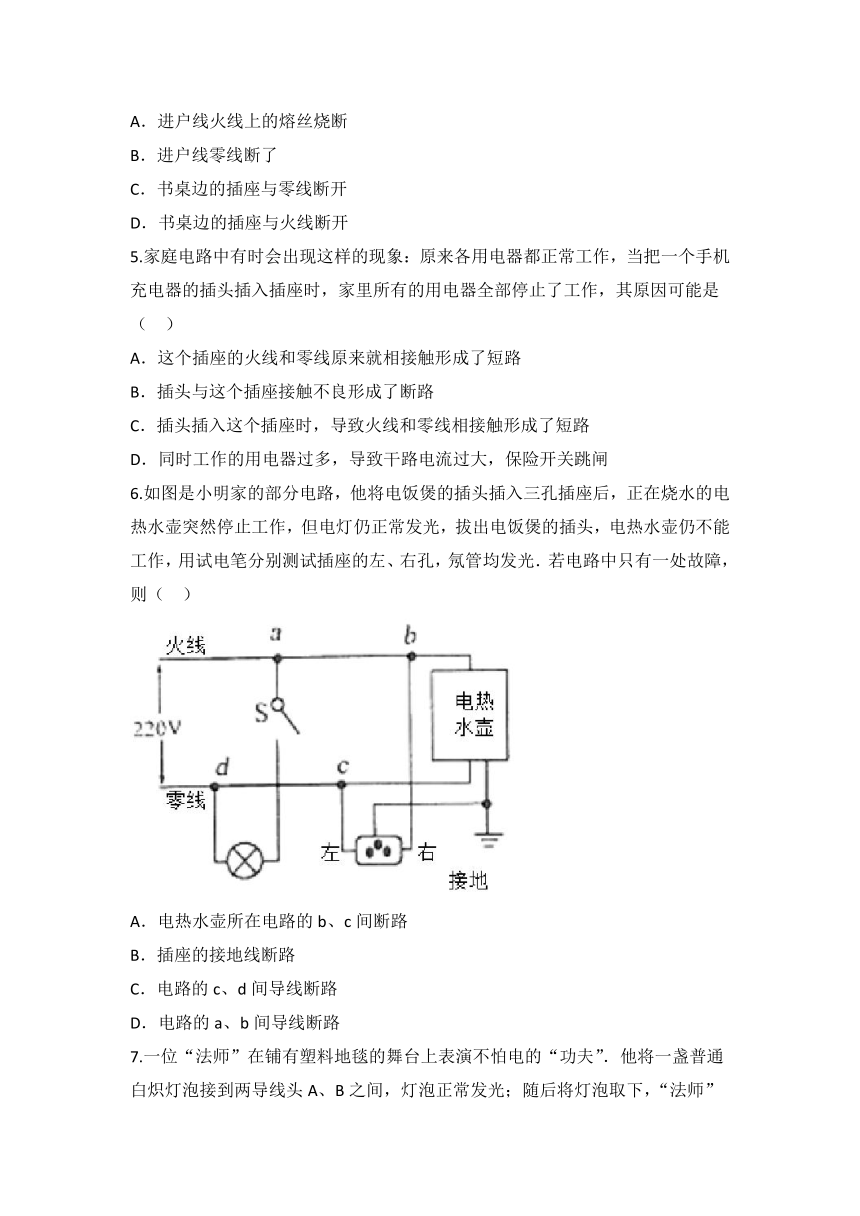

A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
5.家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
6.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（ ）

A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路

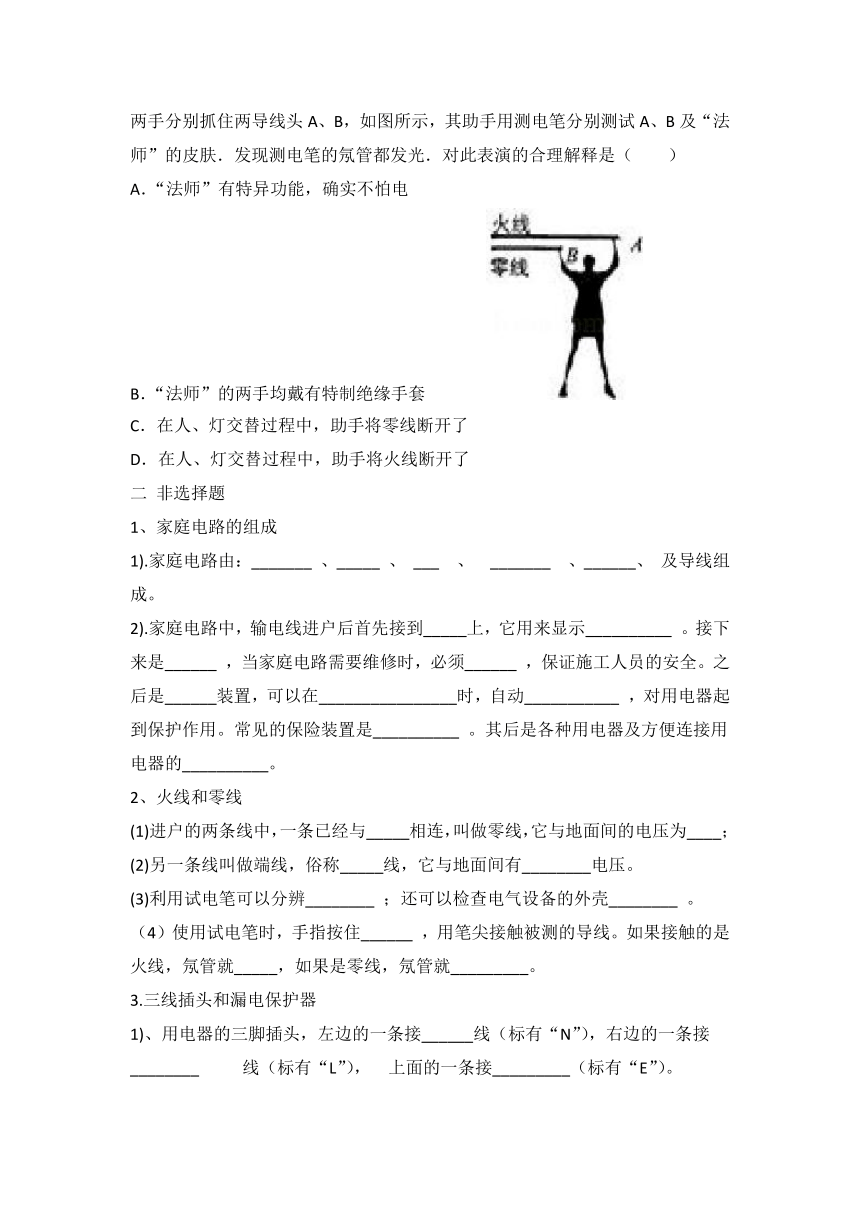

7.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”．他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（　　）
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
二 非选择题
1、家庭电路的组成
1).家庭电路由：_______ 、_____ 、 ___ 、 _______ 、______、 及导线组成。
2).家庭电路中，输电线进户后首先接到_____上，它用来显示__________ 。接下来是______ ，当家庭电路需要维修时，必须______ ，保证施工人员的安全。之后是______装置，可以在________________时，自动___________ ，对用电器起到保护作用。常见的保险装置是__________ 。其后是各种用电器及方便连接用电器的__________。
2、火线和零线
(1)进户的两条线中，一条已经与_____相连，叫做零线，它与地面间的电压为____；
(2)另一条线叫做端线，俗称_____线，它与地面间有________电压。
(3)利用试电笔可以分辨________ ；还可以检查电气设备的外壳________ 。
（4）使用试电笔时，手指按住______ ，用笔尖接触被测的导线。如果接触的是火线，氖管就_____，如果是零线，氖管就_________。
3.三线插头和漏电保护器
1)、用电器的三脚插头，左边的一条接______线（标有“N”），右边的一条接________ 线（标有“L”）， 上面的一条接_________（标有“E”）。

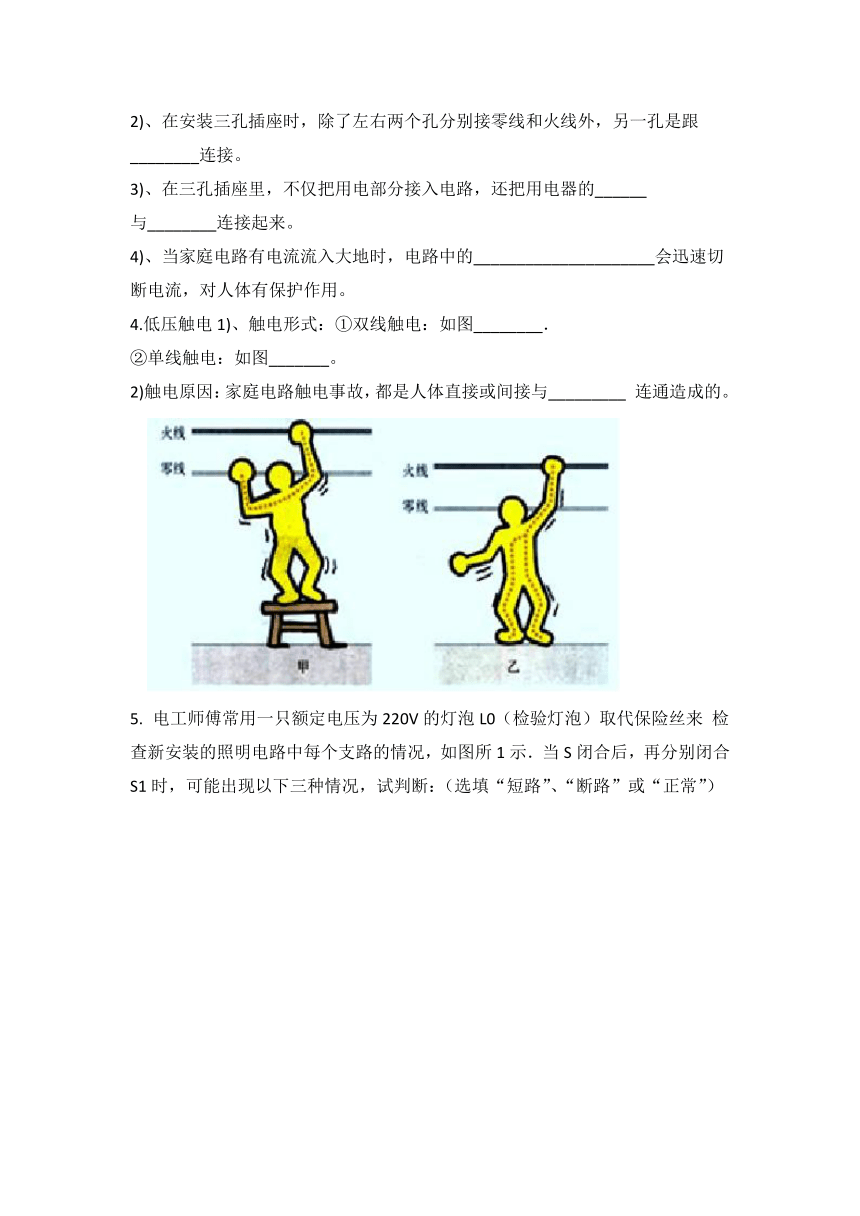

2)、在安装三孔插座时，除了左右两个孔分别接零线和火线外，另一孔是跟________连接。
3)、在三孔插座里，不仅把用电部分接入电路，还把用电器的______ 与________连接起来。
4)、当家庭电路有电流流入大地时，电路中的_____________________会迅速切断电流，对人体有保护作用。
4.低压触电1)、触电形式：①双线触电：如图________．
②单线触电：如图_______。
2)触电原因：家庭电路触电事故，都是人体直接或间接与_________ 连通造成的。

5. 电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来 检查新安装的照明电路中每个支路的情况，如图所1示．当S闭合后，再分别闭合S1时，可能出现以下三种情况，试判断：（选填“短路”、“断路”或“正常”）

（1）L0发光呈暗红色，说明该支路______
（2） L0正常发光，说明该支路__________．
（3） L0不亮，说明该支路 ____________ ；为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能
6.如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间_________．若试电笔接触A至F各点都发光，说明____________________________________．


7．如图所示，甲、乙使用测电笔的方法正确的是______．（选填“甲”或“乙”）

8.洗衣机、电冰箱等用电器需要使用三线插头，其中一条接_____（常标有L），一条接____（常标有N）．第三条标有E，标有E的导线和用电器的_________　相连．
9.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该 __________（选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在__________（选填“火线”或“零线”）和用电器之间．
10.如甲图所示的电路，开关S1______（能/不能）实现对灯L1的控制，该电路存在的安全隐患是______；如图乙，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L1不亮，L2正常发光，说明L1所在支路_______（有/没有）短路情况，此时电路中的电流为_____A，若此时用测电笔接触A点，氖管__________（会/不会）发光．


11. 如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：

12.根据安全用电原则，将图中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．


13.如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．






参考答案
一 选择题
ABCCC CC
二 非选择题
1. 进户线 电能表 保险装置 总开关 用电器 电能表 消耗的电能 总开关 断开总开关 保险 电流过大 切断电路 空气开关 插座
2. 大地 0 火 火线和零线 是否漏电 笔卡 发光 不发光
3.零 火 用电器的金属外壳 大地 金属外壳 大地 漏电保护器
4.甲 乙 火线
5. 正常 短路 进户零线断了
6.断路 进户线零线断路
7.乙
8.火线 零线 金属外壳
9.并联 火线
10.能 易触电 有 0.2 会
11.


12.


13.
