人教版物理八年级上册第五章 透镜及其应用第3节 凸透镜成像的规律(共27张PPT)

(共27张PPT)

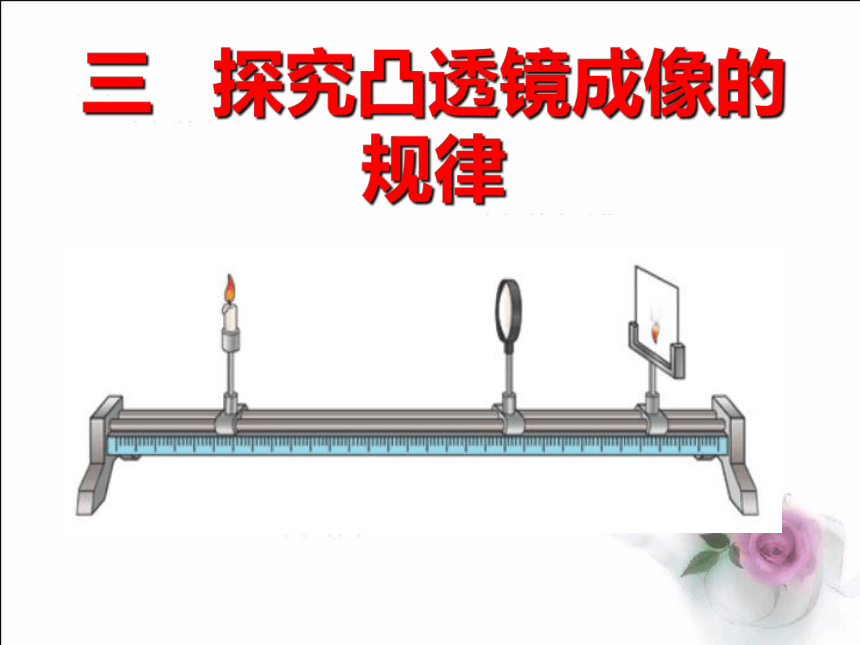

三 探究凸透镜成像的规律

光屏

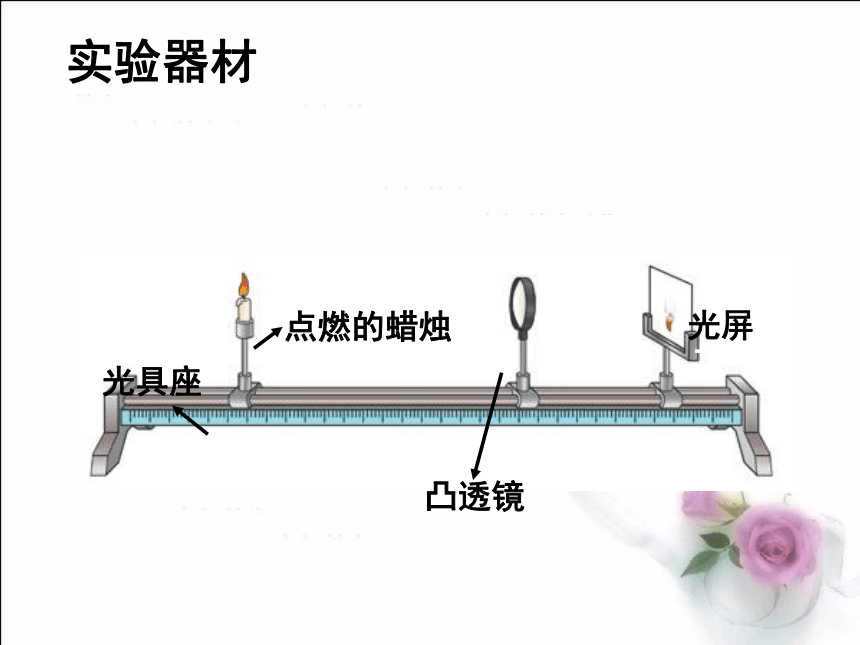

实验器材

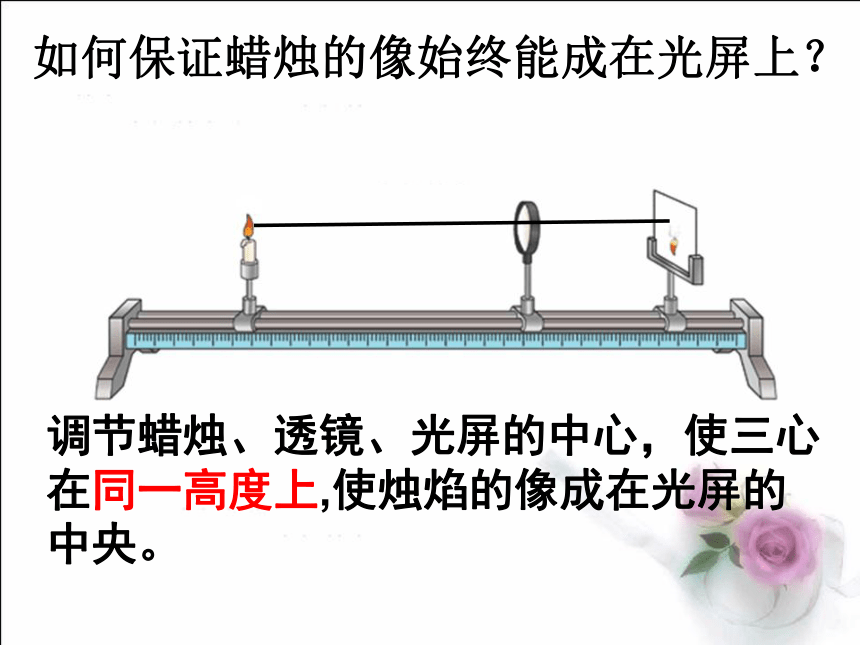

调节蜡烛、透镜、光屏的中心，使三心在同一高度上,使烛焰的像成在光屏的中央。

*

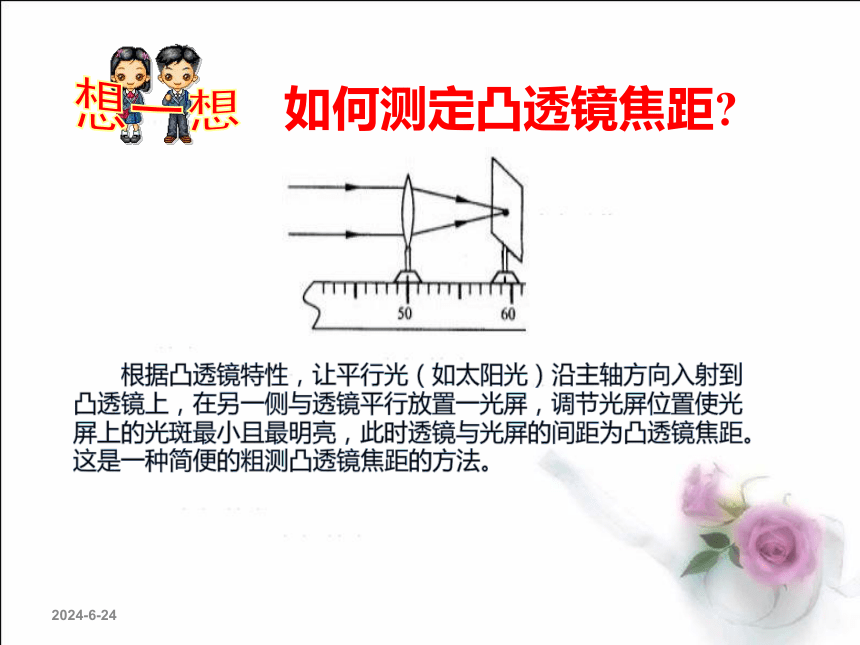

如何测定凸透镜焦距?

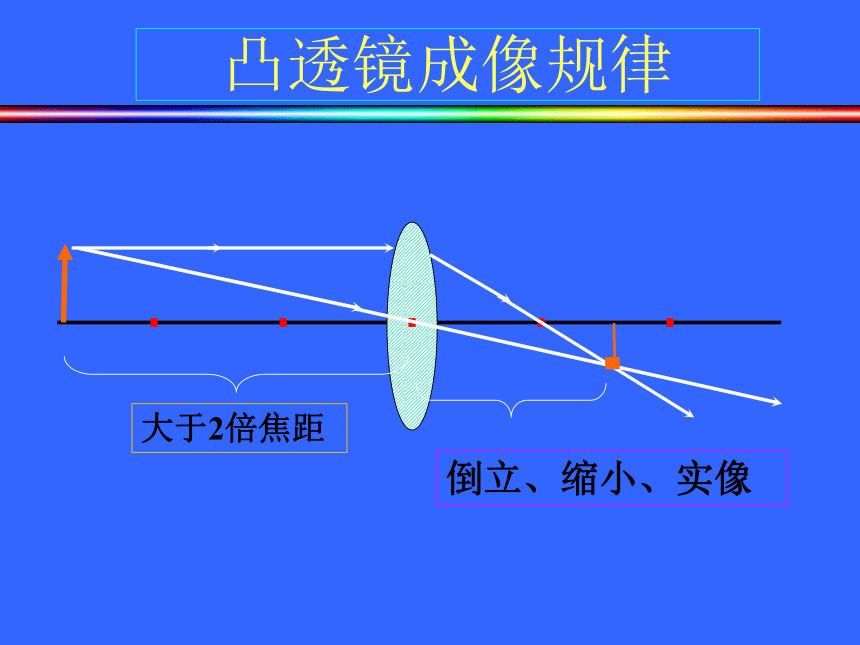

凸透镜成像规律
大于2倍焦距
倒立、缩小、实像

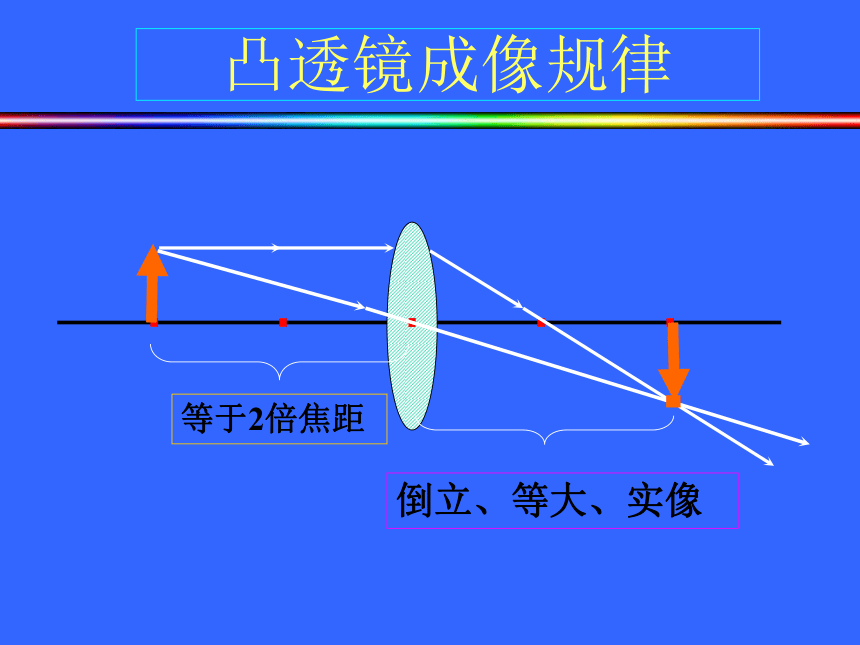

凸透镜成像规律
等于2倍焦距
倒立、等大、实像

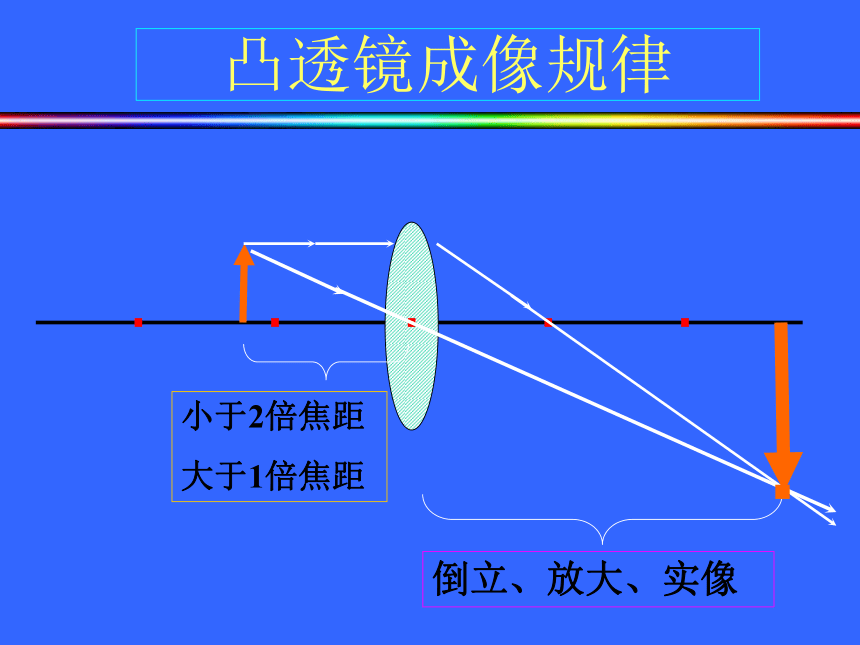

凸透镜成像规律
小于2倍焦距
大于1倍焦距
倒立、放大、实像

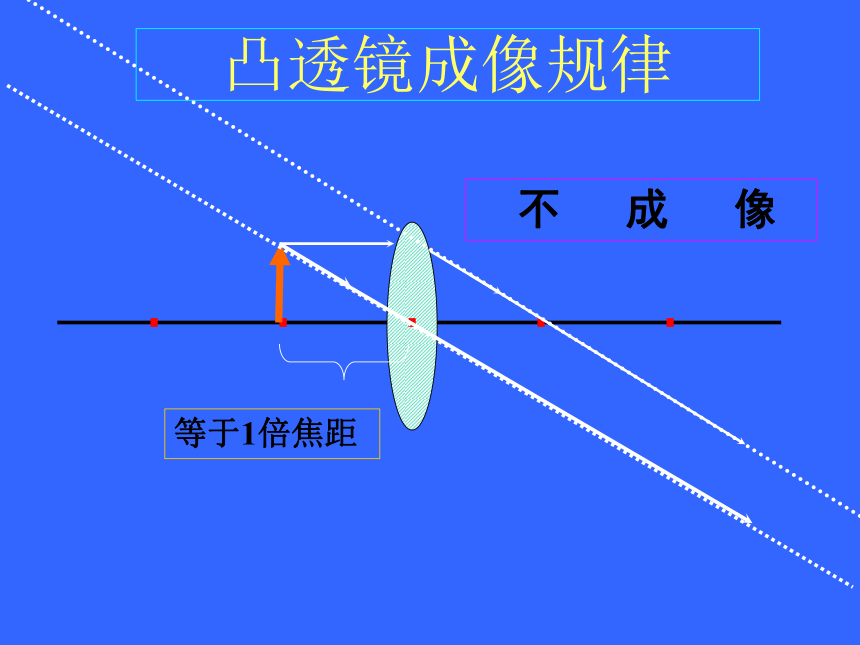

凸透镜成像规律
等于1倍焦距
不 成 像

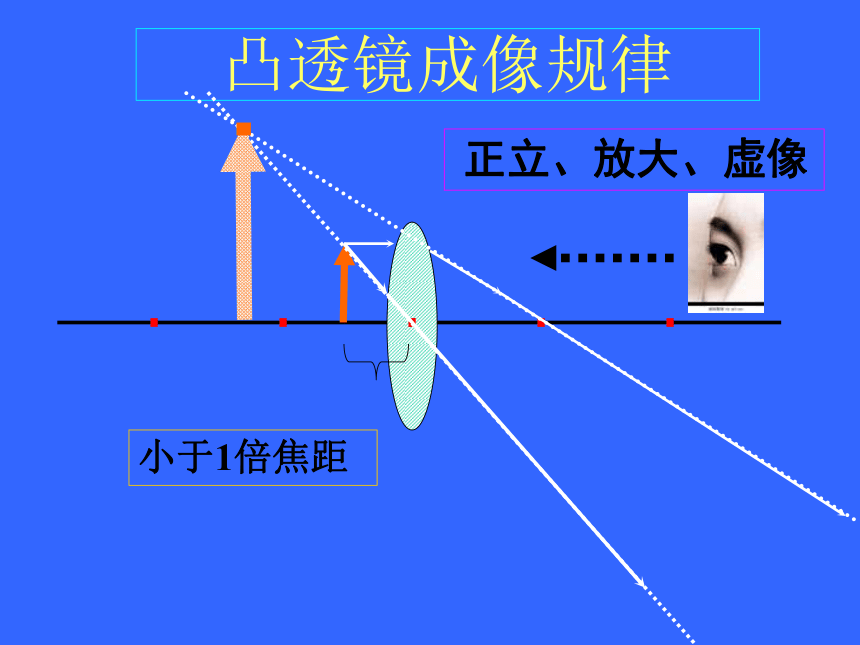

凸透镜成像规律
小于1倍焦距
正立、放大、虚像
*
u>2f f利用通过凸透镜的三条特殊光线
*
u=2f v=2f 倒立等大实像
*
f2f 倒立放大实像
*
u=f 不成像
*
u物距
（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距
（ v）
一束平行光 实像点 V=f 测凸透镜焦距
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
*
实验思考
3、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
*
*
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
*
实验思考
3、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
*
实验思考
4、当凸透镜成实像时，随着物距的减小，像距是怎样变化的？
*
*
例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
*
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。

3、把烛焰放在 点，屏上不会出现像。
*
例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
*
例: 一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( )
解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。
