人教版物理九年级全册课时同步练习卷：16.4 变阻器（含答案）

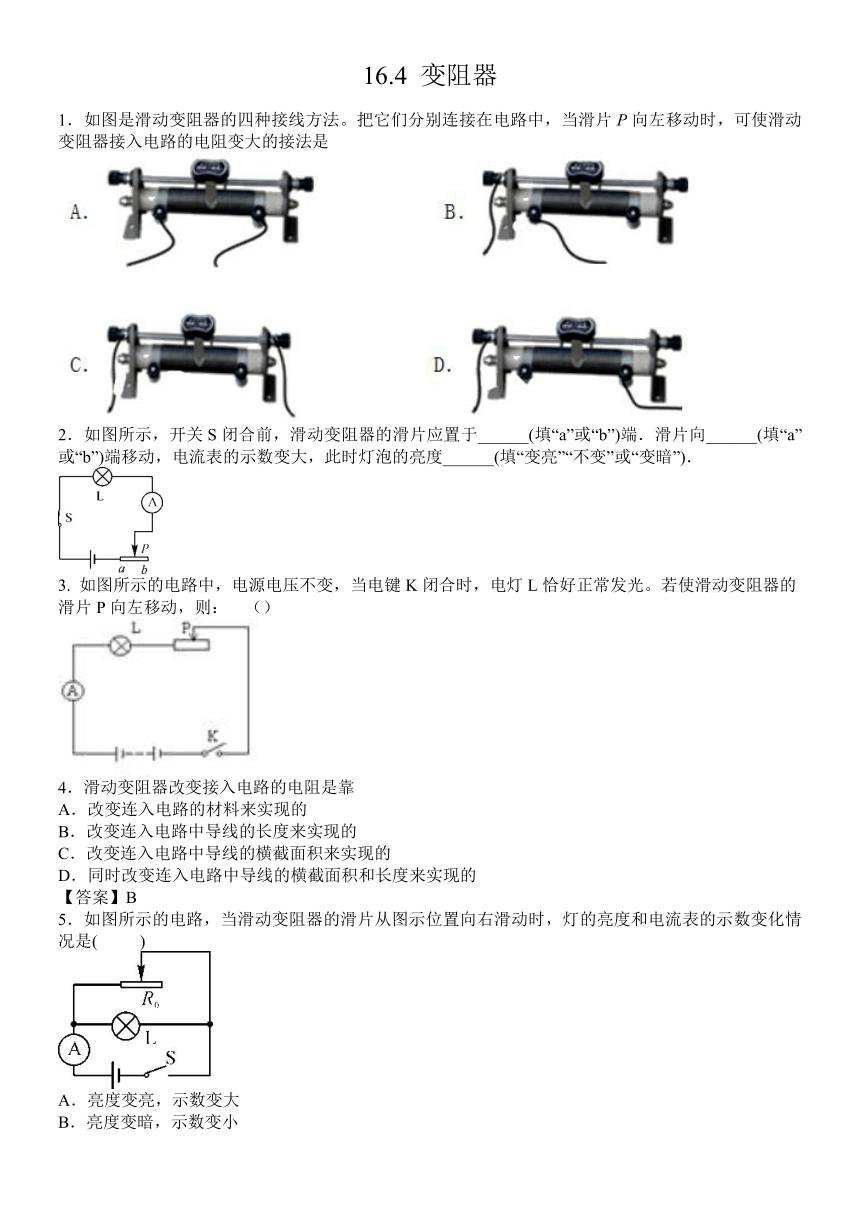

16.4 变阻器
1．如图是滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是

2．如图所示，开关S闭合前，滑动变阻器的滑片应置于______(填“a”或“b”)端．滑片向______(填“a”或“b”)端移动，电流表的示数变大，此时灯泡的亮度______(填“变亮”“不变”或“变暗”)．

3. 如图所示的电路中，电源电压不变，当电键K闭合时，电灯L恰好正常发光。若使滑动变阻器的滑片P向左移动，则：　（）

4．滑动变阻器改变接入电路的电阻是靠
A．改变连入电路的材料来实现的
B．改变连入电路中导线的长度来实现的
C．改变连入电路中导线的横截面积来实现的
D．同时改变连入电路中导线的横截面积和长度来实现的
【答案】B
5．如图所示的电路，当滑动变阻器的滑片从图示位置向右滑动时，灯的亮度和电流表的示数变化情况是( )

A．亮度变亮，示数变大
B．亮度变暗，示数变小
C．亮度不变，示数变小
D．亮度不变，示数变大
6．如图所示，A、B、C、D是滑动变阻器的四个接线柱，将该滑动变阻器与一只小灯泡串联后接入电路改变灯泡的亮度，由此判断该滑动变阻器接入电路中的两个接线柱应为( )
A．接线柱A和D
B．接线柱B和D
C．接线柱C和D
D．接线柱A和B

7. 图表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（ ）

A．甲种接法 B．乙、丙种接法 C．只有丙种接法 D．丁种接
8．在收音机等电器中，有一种叫做电位器的元件。电位器的外形及内部构造如图所示。A、B、C三个焊接点相当于滑动变阻器的三个接线柱。以下说法正确的是

A．只把A和C接入电路时，旋动滑片时，能改变通过电位器的电流
B．只把A和B接入电路时，旋动滑片时，不能改变通过电位器的电流
C．将A、B接入电路同一点，C接入电路的另一点时，旋动滑片时，不能改变通过电位器的电流
D．将B、C接入电路，当滑片逆时针旋动时，通过电位器的电流变小
9．使用调光灯时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的 ( )
A．长度 B．横截面积 C．材料 D．温度

10. 如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间( )

A．b、c或b、d B．a、c或a、d C．a与b D．c与d
11. 如图所示，滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻增大的是
12．如图所示的电阻箱的示数为

A．2 018 Ω B．2 108 Ω C．8 102 Ω D．8 120 Ω
13．如图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉。

14. 如图所示，四个滑动变阻器的示意图，当滑片P向右移动时，连入电路的电阻变大的是：

15．下列用电器中，可能不需要用到变阻器的是
A．手电筒 B．收音机 C．电视机 D．调光台灯
16. 某滑动变阻器铭牌上标有“10Ω、1．5A”，10Ω表示 ? ，1．5A表示
17． 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时逐渐变暗，则下列接法正确的是

A．M接A，N接D B．M接A，N接B
C．M接C，N接D D．M接C，N接B
18. 学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即 ?? ．通过分析，此简易调光灯还有一些不足，请提出一种改进意见 ? ?


19．如图所示的电阻箱的示数是________Ω。

20．人们发明了各种变阻器，其中实验室常使用的滑动变阻器是通过改变接入电路中电阻丝的________，就改变了连入电路中的电阻值，从而控制电路中________的变化。
21．王老师经常骑电动自行车上班。骑行时，王老师旋动右手的“调速”把手，发现电动机带动后轮的转速发生改变，与这个调速把手联动的电路元件实质是一个________。它的实质是通过改变电阻丝接入电路的________对电路起到调节的作用。
22．如图所示电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向左移动滑动变阻器的滑片，电流表的示数变大，小灯变亮。




答案
1． D
2． b　a　变亮　
3. B
4． B
5． C　
6． A B　
7. B
8． D
9． A　
10. B
11. B
12． A
13．

14. C
15． A
16. 滑动变阻器的最大阻值是10Ω??允许通过的最大电流为1.5A
17． A
18. 小灯泡的亮度 ?加一个开关（增加铅笔芯的长度）?
19． 2 008
20． 长度 电流
21．王 滑动变阻器 长度
22．
