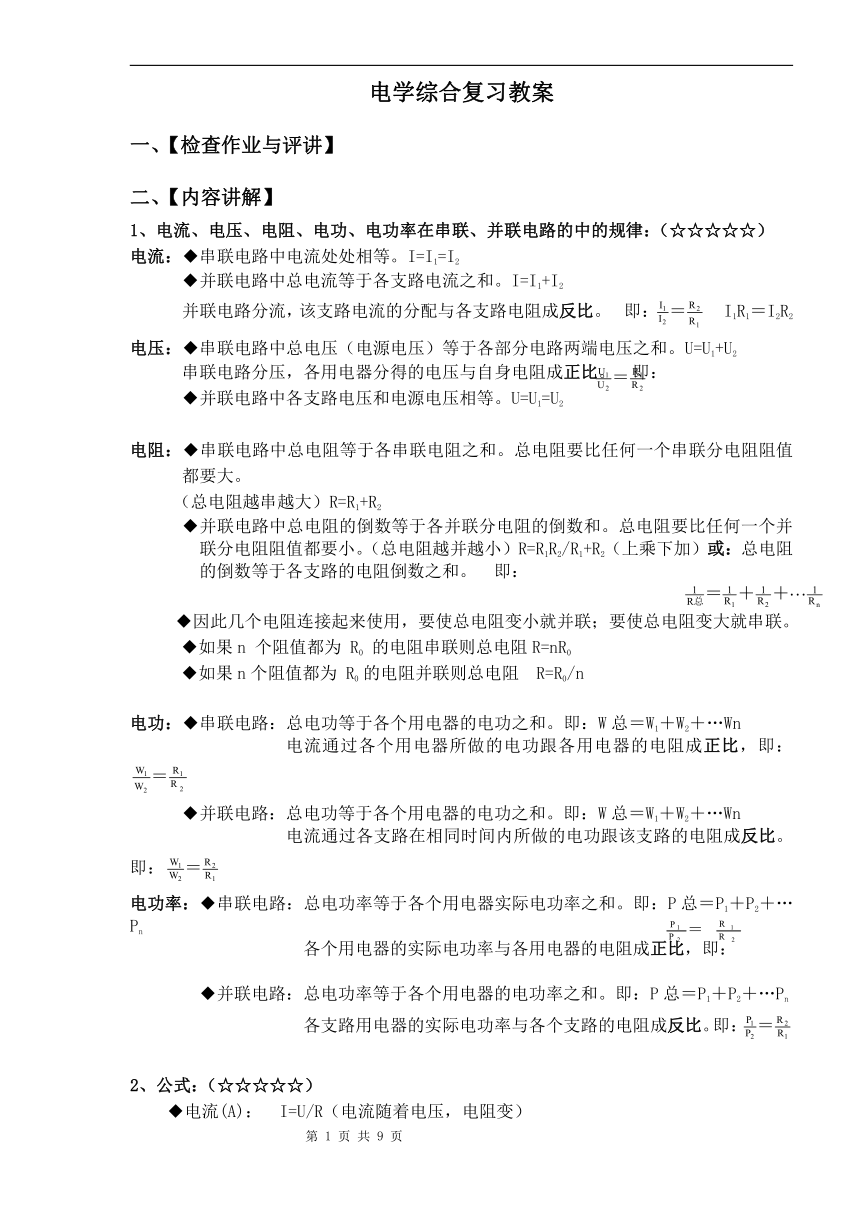

电学综合复习教案
一、【检查作业与评讲】
二、【内容讲解】
1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆）
电流：◆串联电路中电流处处相等。I=I1=I2
◆并联电路中总电流等于各支路电流之和。I=I1+I2
并联电路分流，该支路电流的分配与各支路电阻成反比。　即：　I1R1＝I2R2
电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。U=U1+U2
串联电路分压，各用电器分得的电压与自身电阻成正比。　即：
◆并联电路中各支路电压和电源电压相等。U=U1=U2
电阻：◆串联电路中总电阻等于各串联电阻之和。总电阻要比任何一个串联分电阻阻值都要大。
（总电阻越串越大）R=R1+R2
◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。总电阻要比任何一个并联分电阻阻值都要小。（总电阻越并越小）R=R1R2/R1+R2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。　即：　
◆因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。
◆如果n 个阻值都为 R0 的电阻串联则总电阻R=nR0
◆如果n个阻值都为 R0 的电阻并联则总电阻 R=R0/n
电功：◆串联电路：总电功等于各个用电器的电功之和。即：W总＝W1＋W2＋…Wn
电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：
◆并联电路：总电功等于各个用电器的电功之和。即：W总＝W1＋W2＋…Wn
电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。即：
电功率：◆串联电路：总电功率等于各个用电器实际电功率之和。即：P总＝P1＋P2＋…Pn
各个用电器的实际电功率与各用电器的电阻成正比，即：
◆并联电路：总电功率等于各个用电器的电功率之和。即：P总＝P1＋P2＋…Pn
各支路用电器的实际电功率与各个支路的电阻成反比。即：
2、公式：（☆☆☆☆☆）
◆电流(A)： I=U/R（电流随着电压，电阻变）
◆电压(V)： U=IR（电压不随电流变。电压是产生电流的原因）
◆电阻（Ω)：R=U/I(对于此公式不能说电阻与电压成正比，与电流成反比。电阻与电流、电压没有关系。只与本身材料，横截面积，长度，温度有关)
◆电能(J)：W=UIt , W=Pt（此二式是普适公式）
W=I2Rt, W=U2t/R (适用于纯电阻电路中)
KW.h也是电能的单位俗称度。1KW.h=3.6×106 J
◆电热(J)：Q=I2Rt(普适公式)在纯电阻电路中（消耗电能全部用来产生热量的电路），Q=W。所以在纯电阻电路中算电热可通过算电能来实现。注意：接有电动机的电路不是纯电阻电路，在这样的电路中计算只能用普适公式。
◆电功率(W)：P=UI, P=W/t（此二式是普适公式）
P=I2R, P=U2/R(适用于纯电阻电路中)
3、根据灯泡额定电压（U额）和额定功率（P额）能进行的计算：（☆☆☆☆）
正常工作时的电流：I额=P额/U额
灯的电阻：R=U额2/P额
如果已知灯两端的实际电压是U实，则灯的实际功率是：
P实=U实2/R ， 如果U实/U额=a/b 那么P实=（a/b）2P额
串联电路的电阻有分压的作用且分压的大小与电阻的阻值成正比。U1/U2=R1/R2
电能，电功率，电热在串联电路中的分配也是一样的。
并联电路的电阻有分流的作用且分流的大小与电阻的阻值成反比。I1/I2=R2/R1
电能，电功率，电热在并联电路中的分配也是一样的。
4、生活中的用电：（☆☆☆）
家庭电路的连接：入户线首先要接的是电能表，然后是总开关再是保险，这三者顺序不能错。控制电灯的开关应和电灯串联，且开关要接在火线上，接螺旋套灯座时，应将螺旋套接在零线上。三孔插座要按“左零右火上接地”的接法去接。家庭电路中的用电器间，插座间，用电器和插座间都是并联的。
保险丝要接在火线上。不可用过粗的保险丝，也不可用铁丝铜丝代替保险丝。保险丝的特点是：电阻大，熔点低。家庭有金属外壳的用电器，其金属外壳一定要接地，这样当三脚插头插在三孔插座里时，把用电部分接入电路的同时，也把金属外壳与大地相连，防触电。
区别零火线要用试电笔。使用时，手要接触笔尾金属体，但切不可接触笔前端金属体。火线可使试电笔的氖管发光，这时有电流流过人体，但电流太小对人体无害。
5、安全用电知识：（☆☆☆）
人体的安全电压是不高于36V。照明电路的电压是220V，动力电压是380V 。
只有人体直接或间接接触了火线且有电流流过人体，人才会触电。安全用电的原则是：不接触低压带电体，不靠近高压带电体。
触电急救：首先切断电源或用一根绝缘棒将电线挑开，使触电者尽快脱离电源。发生电火灾时，务必在切断电源后，才能泼水抢救。

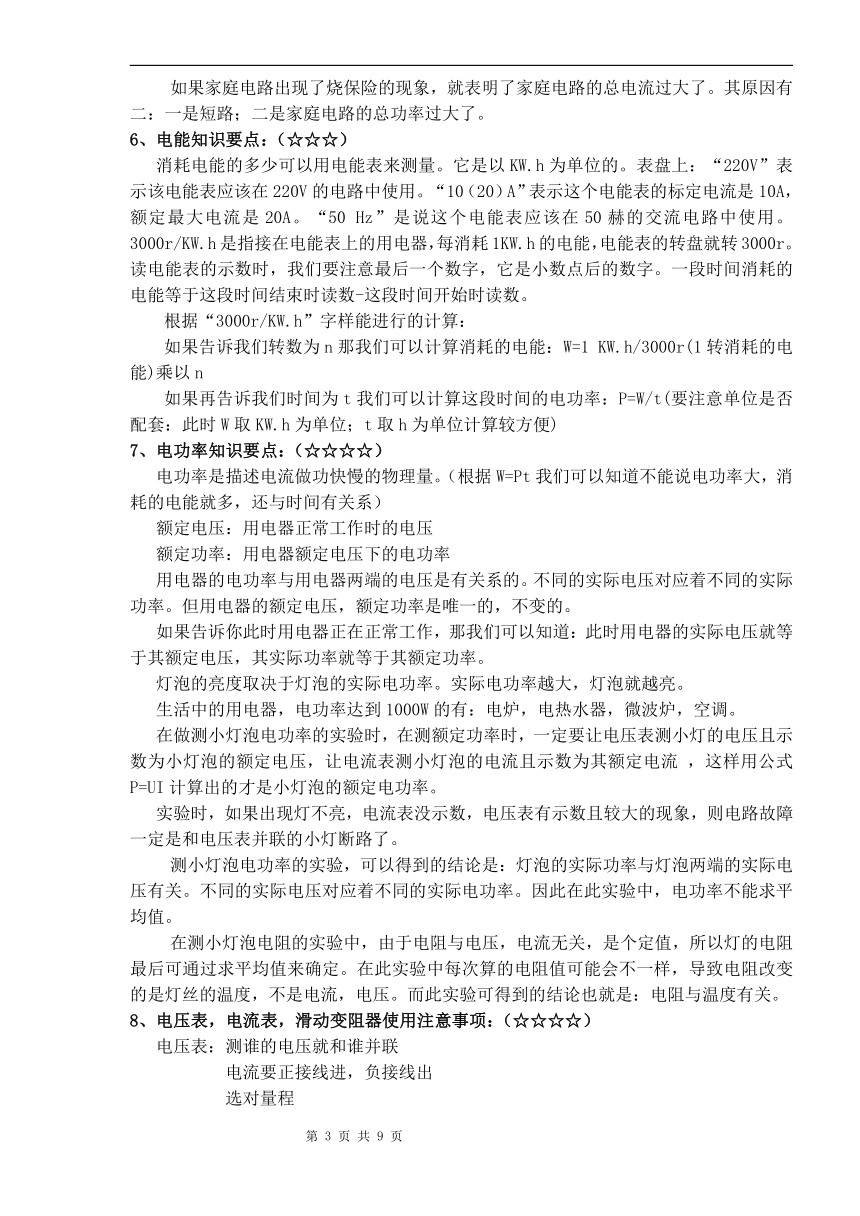

如果家庭电路出现了烧保险的现象，就表明了家庭电路的总电流过大了。其原因有二：一是短路；二是家庭电路的总功率过大了。
6、电能知识要点：（☆☆☆）
消耗电能的多少可以用电能表来测量。它是以KW.h为单位的。表盘上：“220V”表示该电能表应该在220V的电路中使用。“10（20）A”表示这个电能表的标定电流是10A，额定最大电流是20A。“50 Hz”是说这个电能表应该在50赫的交流电路中使用。3000r/KW.h是指接在电能表上的用电器，每消耗1KW.h的电能，电能表的转盘就转3000r。读电能表的示数时，我们要注意最后一个数字，它是小数点后的数字。一段时间消耗的电能等于这段时间结束时读数-这段时间开始时读数。
根据“3000r/KW.h”字样能进行的计算：
如果告诉我们转数为n那我们可以计算消耗的电能：W=1 KW.h/3000r(1转消耗的电能)乘以n
如果再告诉我们时间为t我们可以计算这段时间的电功率：P=W/t(要注意单位是否配套：此时W取KW.h为单位；t取h为单位计算较方便)
7、电功率知识要点：（☆☆☆☆）
电功率是描述电流做功快慢的物理量。（根据W=Pt我们可以知道不能说电功率大，消耗的电能就多，还与时间有关系）
额定电压：用电器正常工作时的电压
额定功率：用电器额定电压下的电功率
用电器的电功率与用电器两端的电压是有关系的。不同的实际电压对应着不同的实际功率。但用电器的额定电压，额定功率是唯一的，不变的。
如果告诉你此时用电器正在正常工作，那我们可以知道：此时用电器的实际电压就等于其额定电压，其实际功率就等于其额定功率。
灯泡的亮度取决于灯泡的实际电功率。实际电功率越大，灯泡就越亮。
生活中的用电器，电功率达到1000W的有：电炉，电热水器，微波炉，空调。
在做测小灯泡电功率的实验时，在测额定功率时，一定要让电压表测小灯的电压且示数为小灯泡的额定电压，让电流表测小灯泡的电流且示数为其额定电流 ，这样用公式P=UI计算出的才是小灯泡的额定电功率。
实验时，如果出现灯不亮，电流表没示数，电压表有示数且较大的现象，则电路故障一定是和电压表并联的小灯断路了。
测小灯泡电功率的实验，可以得到的结论是：灯泡的实际功率与灯泡两端的实际电压有关。不同的实际电压对应着不同的实际电功率。因此在此实验中，电功率不能求平均值。
在测小灯泡电阻的实验中，由于电阻与电压，电流无关，是个定值，所以灯的电阻最后可通过求平均值来确定。在此实验中每次算的电阻值可能会不一样，导致电阻改变的是灯丝的温度，不是电流，电压。而此实验可得到的结论也就是：电阻与温度有关。
8、电压表，电流表，滑动变阻器使用注意事项：（☆☆☆☆）
电压表：测谁的电压就和谁并联
电流要正接线进，负接线出
选对量程

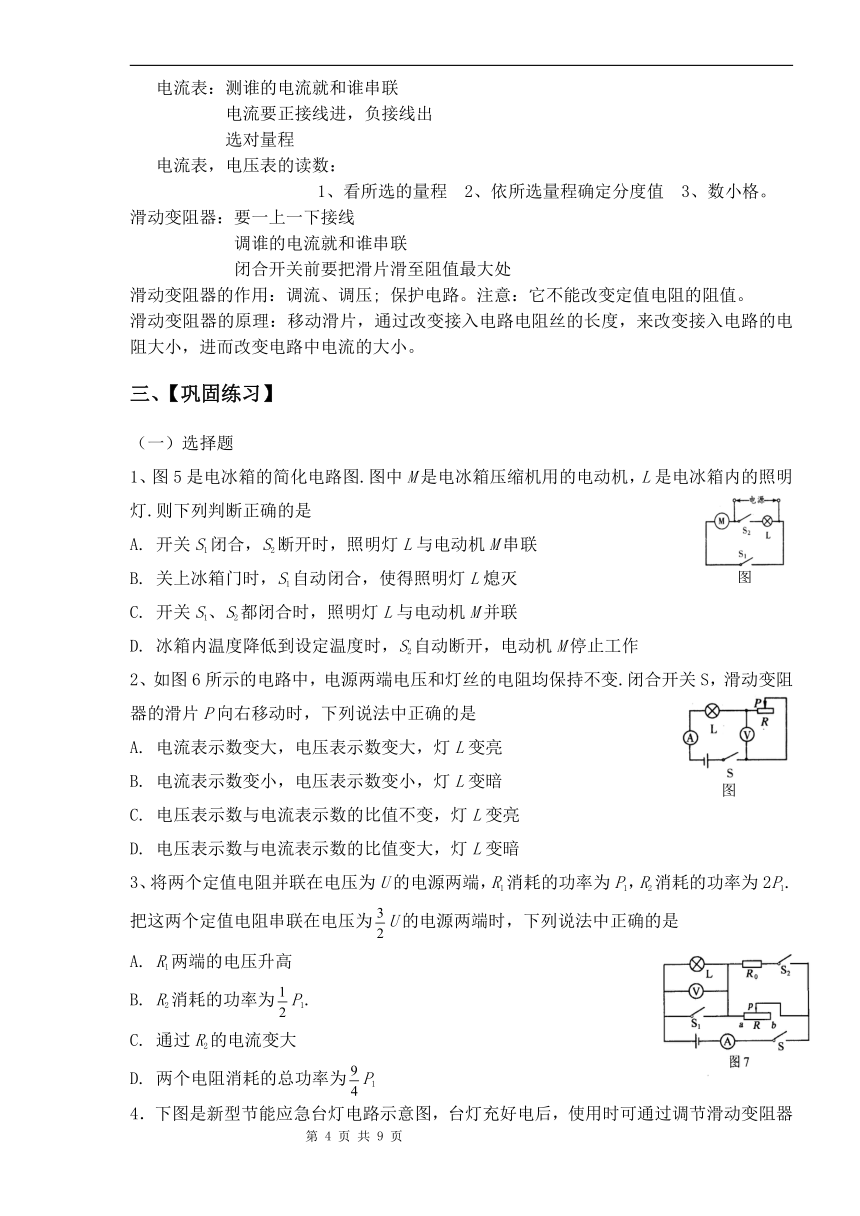

电流表：测谁的电流就和谁串联
电流要正接线进，负接线出
选对量程
电流表，电压表的读数：
1、看所选的量程 2、依所选量程确定分度值 3、数小格。
滑动变阻器：要一上一下接线
调谁的电流就和谁串联
闭合开关前要把滑片滑至阻值最大处
滑动变阻器的作用：调流、调压; 保护电路。注意：它不能改变定值电阻的阻值。
滑动变阻器的原理：移动滑片，通过改变接入电路电阻丝的长度，来改变接入电路的电阻大小，进而改变电路中电流的大小。
三、【巩固练习】
（一）选择题
1、图5是电冰箱的简化电路图.图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯.则下列判断正确的是
A. 开关S1闭合，S2断开时，照明灯L与电动机M串联
B. 关上冰箱门时，S1自动闭合，使得照明灯L熄灭
C. 开关S1、S2都闭合时，照明灯L与电动机M并联
D. 冰箱内温度降低到设定温度时，S2自动断开，电动机M停止工作
2、如图6所示的电路中，电源两端电压和灯丝的电阻均保持不变.闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是
A. 电流表示数变大，电压表示数变大，灯L变亮
B. 电流表示数变小，电压表示数变小，灯L变暗
C. 电压表示数与电流表示数的比值不变，灯L变亮
D. 电压表示数与电流表示数的比值变大，灯L变暗
3、将两个定值电阻并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为2P1.把这两个定值电阻串联在电压为U的电源两端时，下列说法中正确的是
A. R1两端的电压升高
B. R2消耗的功率为P1.
C. 通过R2的电流变大
D. 两个电阻消耗的总功率为P1
4．下图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接人电路的阻值R改变灯泡的亮度．假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是（ ）
5、如图5所示, 电源电压U 保持不变, 开关K 由闭合到断开时,电流表的示数将（ ）
A、不变 B、变小 C、变大 D、无法判断
6、小明同学连接了图6所示的实验电路。实验时，他注意比较了电路在开关闭合前后的现象。下列符合观察事实的是（ ）
A．开关闭合前后，灯泡均能发光 B．开关闭合后，电压表的读数变小
C．开关闭合后，电流表的读数变小 D．开关闭合前后，电压表读数均为电源电压
7、两只定值电阻, 甲标有“10Ω, 1A”, 乙标有“15Ω,0.6A”,把它们并联起来, 两端允许加上的最高电压是（ ）
A、9伏 　 B、10伏　　　　C、15伏 　　 　D、25伏
8、如图8所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是（ ）
A．电流表和电压表示数都不变
B．电流表示数变小，电压表V1示数变小，电压表V2示数不变
C．电流表示数不变，电压表示数都变大
D．电流表示数变大，电压表V1示数不变，电压表V2示数变大
9、把R1、R2、R3三个电阻并联在电路中，总电阻是R’，如果把R3从电路中取掉，则电路的总电阻将（ ）
A、仍等于R’ 　　　　　　　　　　　　　　　 B、大于R’
C、小于R’ 　　　　　　　　　　　　　　　D、也可能大于R’，也可能小于R’
10、将R1=2Ω的电阻与R2串联,接在电压为U的电路中,通过R1的电流为1A ,若将它们并联接到电压仍为U的电路中,通过R1的电流为3A,电阻R2的阻值为 （ ）
A、2Ω B、3Ω C、4Ω D、6Ω
11、两只额定电压相同的灯泡串联后接在电源上，亮度不同，则（ ）
A、较亮灯泡的额定功率较大 B、较亮灯泡两端的电压较大
C、较亮灯泡通过的电流较小 D、较亮灯泡灯丝的电阻较小
（二）填空题
1、在图2所示的胶木盖闸刀开关中，进线座、出线座、_________和_________是导体，其余的是绝缘体。
2、甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，另一盏灯比正常时暗一些，则电源的电压是______伏．
3、如下图3所示，电源电压12伏且保持不变，要使电路中电流表的示数为1安，在A,B间需接入电阻。但手边只有阻值为：R1＝20欧，R2＝8欧，R3＝30欧，R4＝4欧，R5＝36欧，R6＝18欧的电阻各一个，怎样用已有电阻组成所需电阻?写出其中两种：
（1） （2） ___________ _______。
4、图7所示电路，电源电压不变，灯泡L标有“6V 3w”字样。当S闭合，S1、S2断开，滑片P从b端滑滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A。则电源电压和定值电阻 R0的阻值分别为
5、某电热毯只有一个挡位，使用不方便。小明想用一电阻丝作发热体与其串联，将它改造成有两个挡位的电热毯。已知原电热毯的额定电压为220V，为了测定它的额定功率，小明把它与一个标有“220V 25W”灯泡串联在家庭电路中(如图22所示)，电压表的示数为176V。(电源电压恒为220V，不考虑温度对电阻阻值的影响)
求：(1)原电热毯的额定功率多大?
(2)为了使改造后的电热毯(如图23所示)在低温挡位时的总发热功率为原电热毯额定功率的五分之三， 小明需一个阻值多大的电阻丝?(保留一位小数)
(3)改造后的电热毯，在低温挡位时工作10min，R0消耗多少电能?
6. 如图7所示电路中，电源两端电压保持不变。
当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，电阻R2消耗的电功率为1.6W。已知2 U1＝U2，P3＝4P3′。
求：（1）电阻R1与电阻R2的比值；（2）当开关S1、S2、S3都闭合时，电路消耗的电功率。
7.如图8所示的电路中，电源两端电压不变，灯的电阻不变。当开关S1闭合，S2断开，滑动变阻器的滑片P移到B端时，R1的电功率为P1，电流表示数为I1；当开关S1断开，S2 闭合时，R1 的电功率为 P′1，电流表示数为I2 ，此时灯Ｌ正常发光；当开关S1、S2 都断开，滑动变阻器的滑片P在C点时，变阻器接入电路的电阻为RC ，RC 的电功率为PC ，电压表V1的示数为U1，电压表V2的示数为U2 ，已知U1∶U2＝3∶2 ，I1∶I2=3∶5，灯的额定功率为8W。电路通过断开、闭合开关以及移动滑动变阻器的滑片P，形成的不同电路所消耗的最大电功率与最小电功率之比为3∶1。求：
(1) P1与P′1的比值
（2）电阻R1与滑动变阻器最大阻值之比
（3）滑动变阻器的电功率PC
课后练习
1．如图所示的电子体温计通过流过半导体制成的感温头的电流来测人的体温，这利用了半导体（ ）
A．良好的导电特性 B．电阻随光照变化而变化的特性
C．电阻随温度变化而变化的特性 D．良好的绝缘特性
2．在探究电路的电流规律实验时用了下图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）
3、在图3中,导体A、B是由同种材料做成的，A、B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）
A、电流通过A、B所做的功是WA>WB B、电流通过A、B所做的功是WAC、电流通过A、B所做的功是WA=WB D、无法比较电流通过A、B时所做功的多少
4、学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小 B．电压表V1的示数变大
C．电压表V1的示数变小 D．电压表V2的示数不变
5、如图所示的电路，电源电压保持不变，闭合开关后，灯L能够发光，当滑片P向左滑动过程中，下列判断正确的是（ ）
A．电压表示数变小，电流表示数变大 B．电压表示数变大，电流表示数变小
C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小
6、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）
A．UAB>UBC，IABC.?UAB>UBC，IAB＝IBC???? D．UAB＝UBC，IAB7、如图12所示，当甲电路中的开关S闭合时，
两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为 ( )
A、1.2V，6V B、6V，1.2V
C、4.8V，1.2V D、1.2V，4.8V
8、如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定 为同一导线的两端（填字母，下同）。
⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端只需接触一根导线就能将两两根导线辨别开。
9、航模中有一如图所示的配件，内由电压恒定的电源和一个4欧的定值电阻R1串联组成，密封在一个盒子内，只露出两个接线柱A，B。若将一电流表直接接在A，B两接线柱上，电流表的示数为2.0安；若将一只定值电阻R2与电流表串联后接在A，B两接线柱上，电流表的示数为0.5安。求：
(1)电源电压为多少伏？
(2)电阻R2的阻值为多少欧？
10、某家用电能表上标有“220V 5A 3000R／kWh”的字样，当家中用电器全部工作时，电能表1分钟转了45转。若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 瓦以下的用电器。
11、如图所示,E是“6V 3W”的灯泡,电源电压保持9伏不变,电流表的量程是0～0.6安,电压表的量程是0～3伏,为了使滑动变阻器的滑片无论滑到什么位置,用电器和电表都不致损坏,则电阻R1的阻值不能小于 欧,滑动变阻器R的最大值不能大于 欧.
12、（3分）用久的灯泡会变黑，此时该灯泡的功率会比额定功率低一些，这是为什么？请你用相关知识解释。
