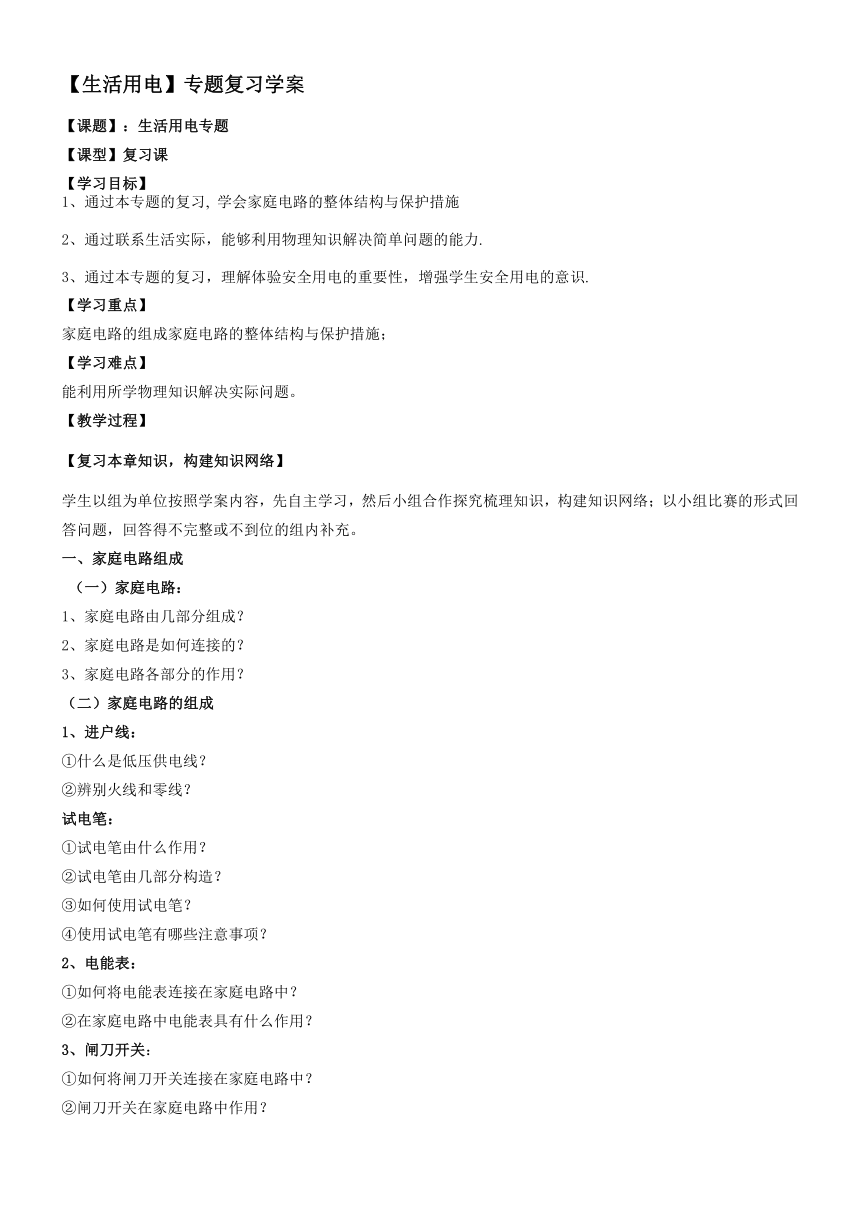

【生活用电】专题复习学案
【课题】：生活用电专题
【课型】复习课
【学习目标】
1、通过本专题的复习, 学会家庭电路的整体结构与保护措施
2、通过联系生活实际，能够利用物理知识解决简单问题的能力.
3、通过本专题的复习，理解体验安全用电的重要性，增强学生安全用电的意识.
【学习重点】
家庭电路的组成家庭电路的整体结构与保护措施；
【学习难点】
能利用所学物理知识解决实际问题。
【教学过程】
【复习本章知识，构建知识网络】
学生以组为单位按照学案内容，先自主学习，然后小组合作探究梳理知识，构建知识网络；以小组比赛的形式回答问题，回答得不完整或不到位的组内补充。
一、家庭电路组成
（一）家庭电路：
1、家庭电路由几部分组成？
2、家庭电路是如何连接的？
3、家庭电路各部分的作用？
（二）家庭电路的组成
1、进户线：
①什么是低压供电线？
②辨别火线和零线？
试电笔：
①试电笔由什么作用？
②试电笔由几部分构造？
③如何使用试电笔？
④使用试电笔有哪些注意事项？
2、电能表：
①如何将电能表连接在家庭电路中？
②在家庭电路中电能表具有什么作用？
3、闸刀开关：
①如何将闸刀开关连接在家庭电路中？
②闸刀开关在家庭电路中作用？

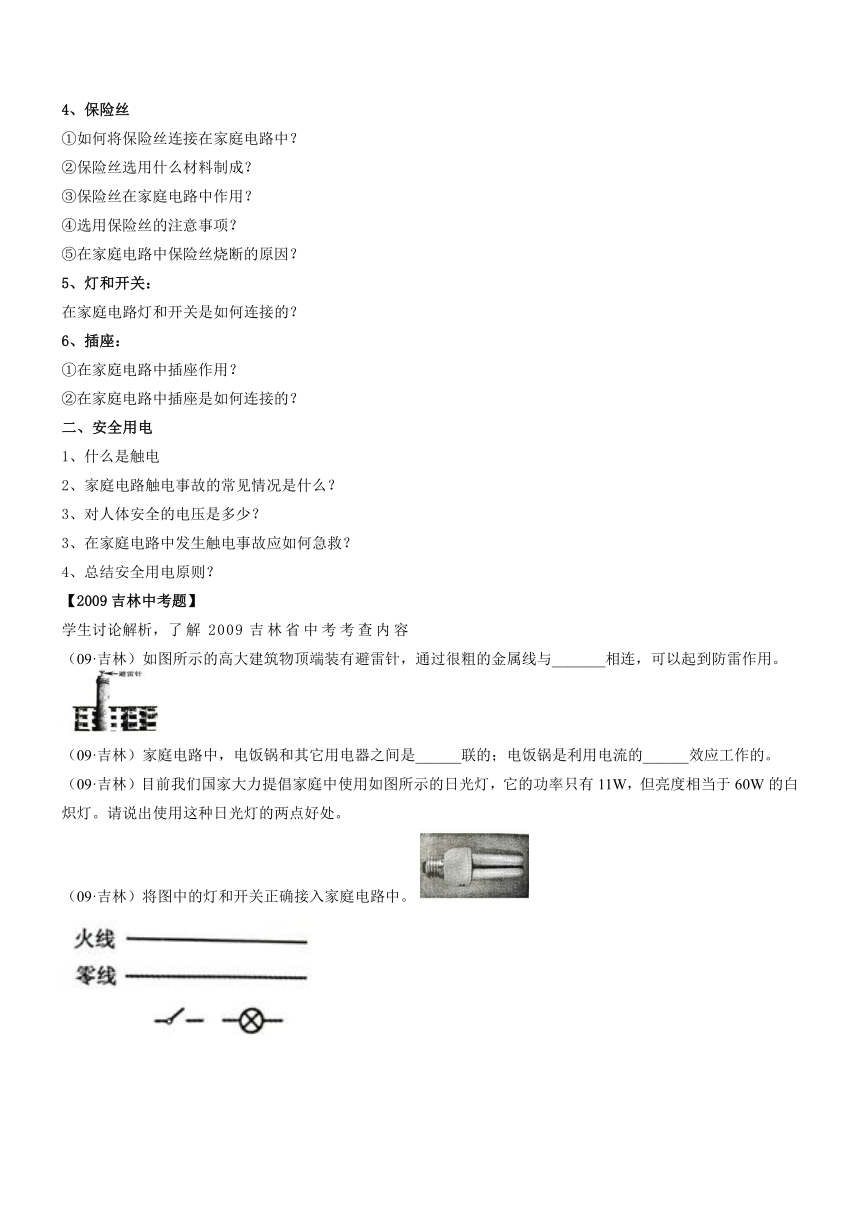

4、保险丝
①如何将保险丝连接在家庭电路中？
②保险丝选用什么材料制成？
③保险丝在家庭电路中作用？
④选用保险丝的注意事项？
⑤在家庭电路中保险丝烧断的原因？
5、灯和开关：
在家庭电路灯和开关是如何连接的？
6、插座：
①在家庭电路中插座作用？
②在家庭电路中插座是如何连接的？
二、安全用电
1、什么是触电
2、家庭电路触电事故的常见情况是什么？
3、对人体安全的电压是多少？
3、在家庭电路中发生触电事故应如何急救？
4、总结安全用电原则？
【2009吉林中考题】
学生讨论解析，了解2009吉林省中考考查内容
（09·吉林）如图所示的高大建筑物顶端装有避雷针，通过很粗的金属线与_______相连，可以起到防雷作用。

（09·吉林）家庭电路中，电饭锅和其它用电器之间是______联的；电饭锅是利用电流的______效应工作的。
（09·吉林）目前我们国家大力提倡家庭中使用如图所示的日光灯，它的功率只有11W，但亮度相当于60W的白炽灯。请说出使用这种日光灯的两点好处。
（09·吉林）将图中的灯和开关正确接入家庭电路中。

【课堂练习】1——13题独立完成14——17小组合作完成 ，以小组比赛的形式回答问题
1.图电能表的示数是( )kW.h
2.如图，人们用试电笔辨别火线和零线的两种使用方法中，正确的是 （ ） 。
3.白炽灯的灯泡主要是由灯丝和玻璃泡组成，玻璃泡是密封的，并且泡内被抽成真空，其目的是（ ）；大功率灯泡内还充有氮等气体，其作用是 ( )
4.下列不符合节约用电原则的是( )
A.离开房间时随手关灯 B.使用空调时不关闭门窗
C.使用电子高效节能灯 D.使用冰箱时尽量少开冰箱门
5．下列做法不符合安全用电的是（ ）
A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地
C．及时更换破损的导 D．用湿手插拔用电器插头
6.下列关于安全用电的说法错误的是( )
A.不能将湿衣服晾在电线上B.雷雨天不能躲在大树下避雨
C. 可以用铜丝代替保险丝 D.发现有人触电时应立即切断电源
7.发现有人触电后，应采取的正确措施是 ( )
A.赶快把触电人拉离电源 B.赶快去叫医护人员来处理
C.赶快切断电源或用干燥的木棒将电线挑开 D.赶快用剪刀剪断电源线
8.家庭电路的说法不正确的（ ）
A.洗衣机用三孔插座能防止人触电
B.电灯的开关装在火线或零线上都可以
C.使用试电笔可以辨别家庭电路中的火线和零线
D.保险丝烧断，可能是电路中使用了大功率用电器或出现短路故障
9.空气开关在家庭电路中的主要作用是（ ）
A．保证电路的电流不变 B．保证电路的电压不变
C．保证电路的电阻不变 D．电路发生短路时自动切断电路
10.图示是小明设计的螺丝口白炽灯的安装图，其中正确的是（ ）

11.图所示的四幅图中符合安全用电的是（ ）

12、在家庭电路里，下列哪种情况不会造成触电事故( )
A.人站在地上，一只手接触火线 B.人站在地上，两手同时接触火线
C.人站在地上，两手同时接触零线 D.人站在绝缘木梯上，一只手接触火线，另一只手接触零线
13、请将螺口灯泡和按钮开关连人电路。

14、小明学习了家庭电路的知识后，在生活中更加注意观察家用电器.他仔细观察三只插脚，发现：中间的插脚比其它两脚稍长一些. 比其它两脚稍长一些有什么好处？
15某些地区的家庭电路，在晚间用电高峰时用户得到的电压明显低于220V，因而造成白炽灯昏暗，有些日光灯无法正常启动。这是为什么？怎样才能有效地改善这种现象？
16.小明晚上做功课，把台灯插头插在插座上，闭合开关，发现灯不亮。为找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能?
17为宣传安全用电知识，请为下面几幅宣传画配上解说词。
