人教版九年级第十八章第三节测量小灯泡的电功率习题 有答案

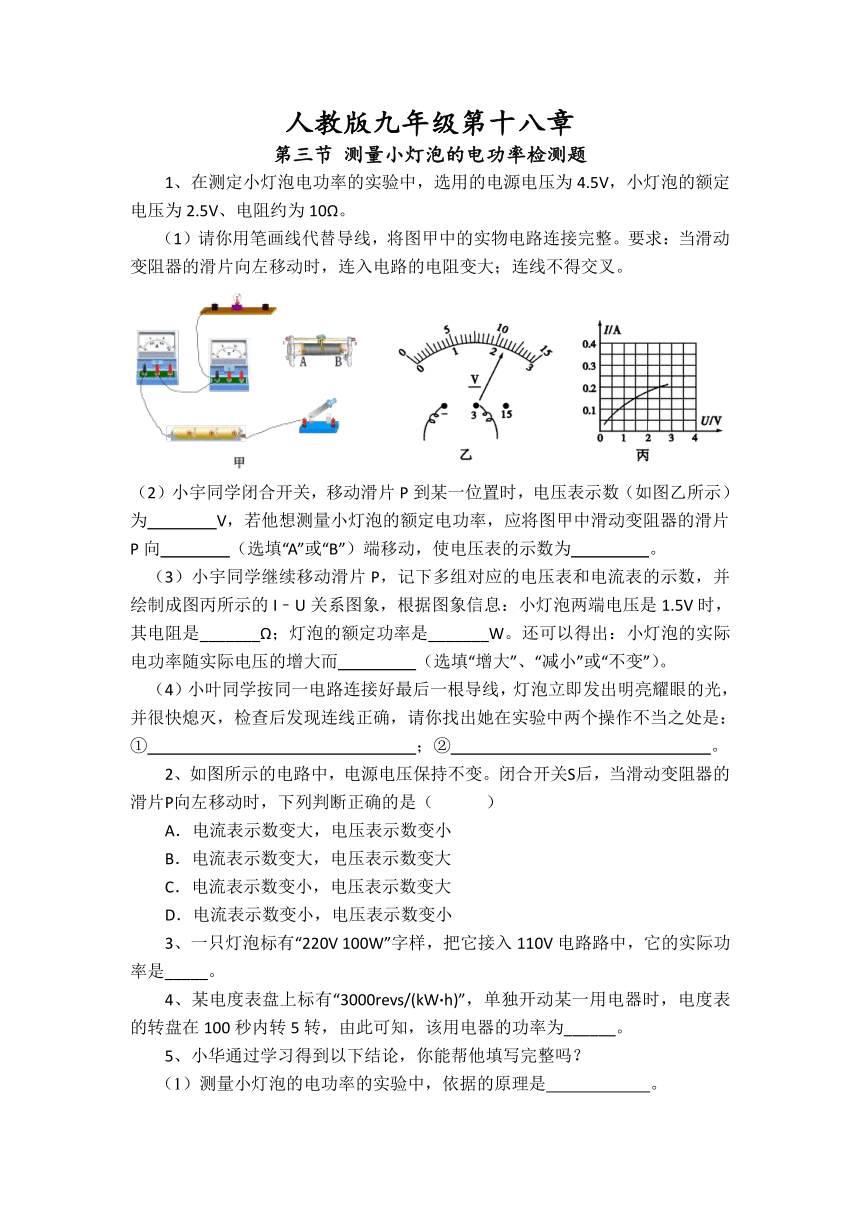

人教版九年级第十八章
第三节 测量小灯泡的电功率检测题
1、在测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉。
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为　 　V，若他想测量小灯泡的额定电功率，应将图甲中滑动变阻器的滑片P向　 　（选填“A”或“B”）端移动，使电压表的示数为 。
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息：小灯泡两端电压是1.5V时，其电阻是_______Ω；灯泡的额定功率是_______W。还可以得出：小灯泡的实际电功率随实际电压的增大而　 　（选填“增大”、“减小”或“不变”）。
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是： ①　 ；②　 。
2、如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
3、一只灯泡标有“220V 100W”字样，把它接入110V电路路中，它的实际功率是_____。
4、某电度表盘上标有“3000revs/(kW·h)”，单独开动某一用电器时，电度表的转盘在100秒内转5转，由此可知，该用电器的功率为______。
5、小华通过学习得到以下结论，你能帮他填写完整吗？
（1）测量小灯泡的电功率的实验中，依据的原理是 。
（2）在测小灯泡电功率的实验中，除了需要电源、开关和导线外，还需要 、 、 和 。可先将小灯泡与 和 串联，再与 并联接在电路中。
（3）在测小灯泡电功率的实验中，连接电路时，应注意：①开关必须
是 的；②闭合开关前，滑动变阻器的滑片滑到 位置。
（4）如图所示，是晓亮同学测小灯泡功率的实验电路图。
①请在甲、乙、丙三处填上合适的元件符号；②在实验开始前，滑片应置 端，当滑片P滑至中点时，小灯泡正常发光，若要求小灯泡的亮度增强，滑片P应移向 端。
6、在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3.4V” 字样。小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示。

（1）请帮助小红完成实验电路的连接。
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因：___________________________。
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为_________A，则小灯泡的额定功率为_____________W。
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成试验，你认为如何操作：_____________________
参考答案：参考答案1、（1）如图甲 （2）2.2 ；B；2.5V （3）10；0.5；增大
（4）①连接电路时开关没有断开；②滑动变阻器的滑片没有置于最大阻值处。


2、C 3、25 W 4、500 W 5、（1）P=UI （2）电压表、电流表、滑动变阻器 、小灯泡；滑动变阻器、电流表、电压表 （3）断开、阻值最大处 （4）甲电流表、乙电压表、丙小灯泡 6、（1）略 （2）小灯泡断路 （3）0.3A 1.02W （4）电压表测量滑动变阻器两端的电压，调节滑动变阻器使电压表示数为2.6V。



丙图

A

Ｖ

Ｌ

甲图

乙图
