人教版九年级全一册 第十八章 电功率 第3节 测量小灯泡的电功率（有答案）

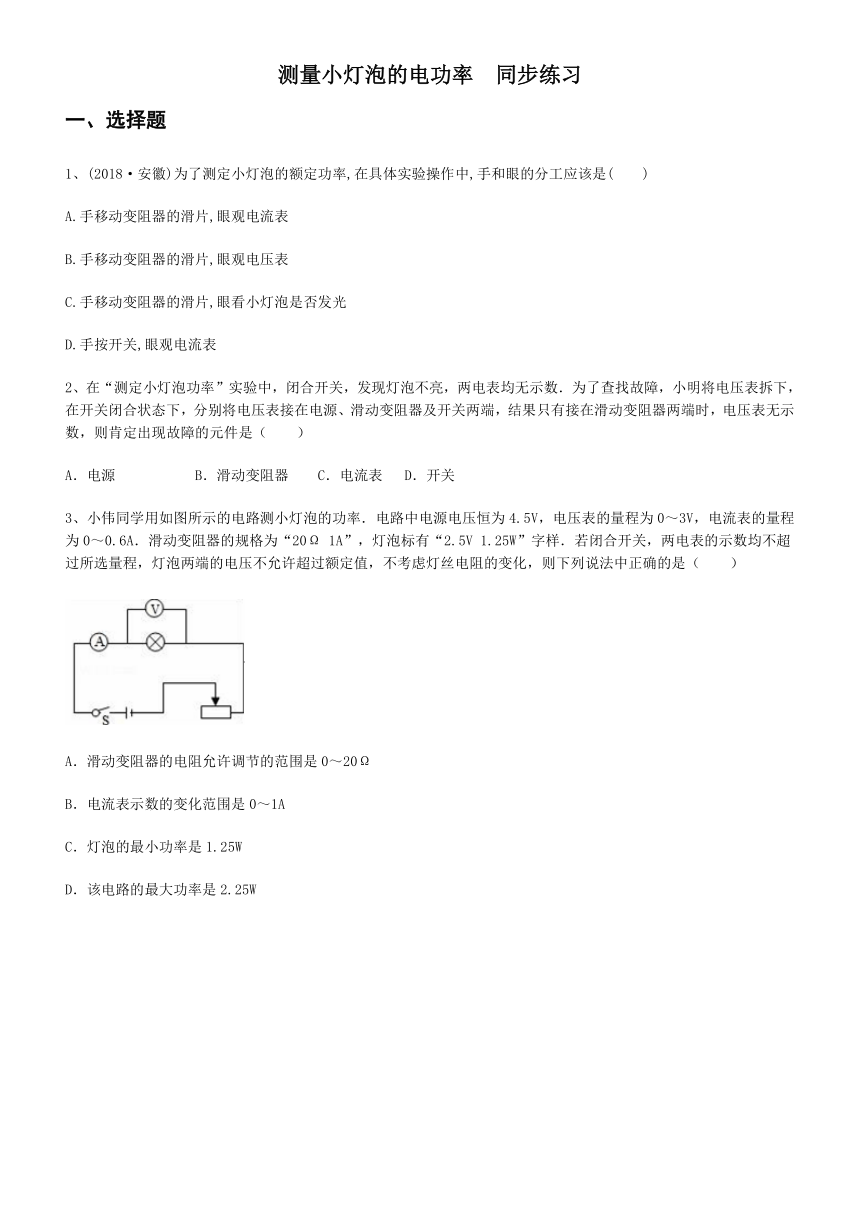

测量小灯泡的电功率 同步练习
一、选择题
1、(2018·安徽)为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
2、在“测定小灯泡功率”实验中，闭合开关，发现灯泡不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是（　　）
A．电源????? B．滑动变阻器 C．电流表? D．开关
3、小伟同学用如图所示的电路测小灯泡的功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（　　）

A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0～1A
C．灯泡的最小功率是1.25W
D．该电路的最大功率是2.25W





二、实验,探究题

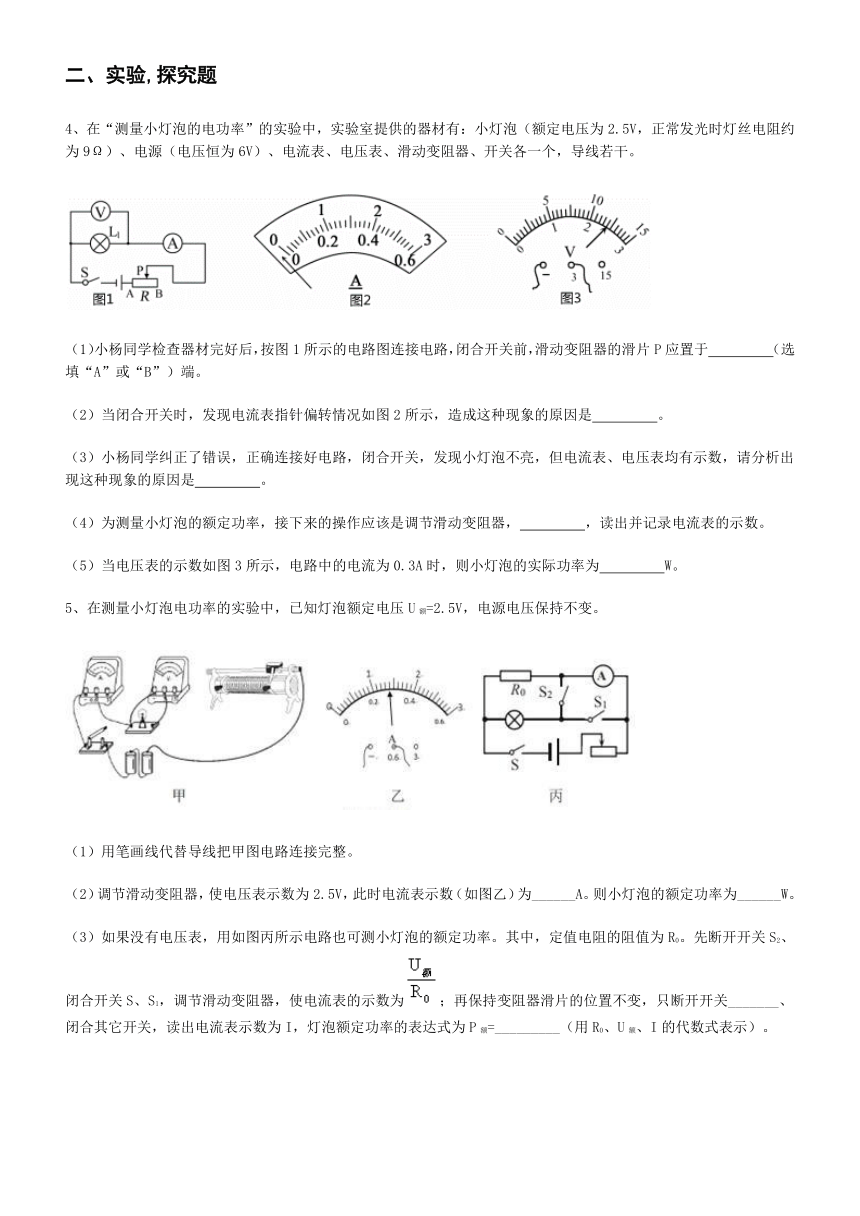

4、在“测量小灯泡的电功率”的实验中，实验室提供的器材有：小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为9Ω）、电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个，导线若干。

（1）小杨同学检查器材完好后，按图1所示的电路图连接电路，闭合开关前，滑动变阻器的滑片P应置于　?? 　（选填“A”或“B”）端。
（2）当闭合开关时，发现电流表指针偏转情况如图2所示，造成这种现象的原因是　?? 　。
（3）小杨同学纠正了错误，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，请分析出现这种现象的原因是　?? 　。
（4）为测量小灯泡的额定功率，接下来的操作应该是调节滑动变阻器，　?? 　，读出并记录电流表的示数。
（5）当电压表的示数如图3所示，电路中的电流为0.3A时，则小灯泡的实际功率为　?? 　W。
5、在测量小灯泡电功率的实验中，已知灯泡额定电压U额=2.5V，电源电压保持不变。

（1）用笔画线代替导线把甲图电路连接完整。
（2）调节滑动变阻器，使电压表示数为2.5V，此时电流表示数（如图乙）为______A。则小灯泡的额定功率为______W。
（3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率。其中，定值电阻的阻值为R0。先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关_______、闭合其它开关，读出电流表示数为I，灯泡额定功率的表达式为P额=_________（用R0、U额、I的代数式表示）。

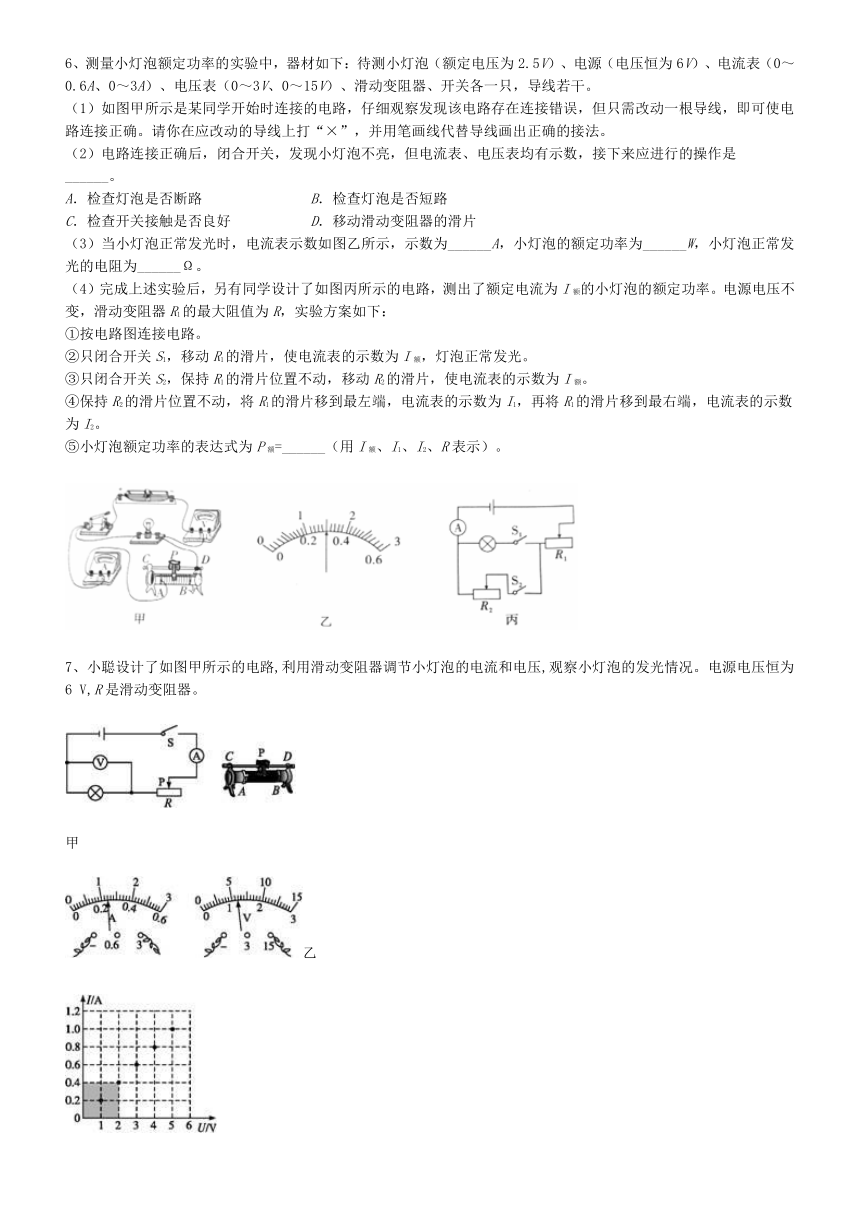

6、测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为6V）、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器、开关各一只，导线若干。
（1）如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是
______。
A．检查灯泡是否断路??????? B．检查灯泡是否短路
C．检查开关接触是否良好????? D．移动滑动变阻器的滑片
（3）当小灯泡正常发光时，电流表示数如图乙所示，示数为______A，小灯泡的额定功率为______W，小灯泡正常发光的电阻为______Ω。
（4）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额=______（用I额、I1、I2、R表示）。

7、小聪设计了如图甲所示的电路,利用滑动变阻器调节小灯泡的电流和电压,观察小灯泡的发光情况。电源电压恒为6 V,R是滑动变阻器。

甲
乙

丙
(1)闭合开关后,移动滑片P,发现两电表示数始终如图乙所示,原因是将滑动变阻器的　　　　(填字母)两个接线柱接入了电路。?
(2)改正错误后,小聪继续实验,将有关实验数据标记在图丙上,分析图丙可知,他所选择的滑动变阻器的规格是　　　　(选填字母)。?　　　　　　　　　　　　　
A.20 Ω　0.5 A??? B.20 Ω　2 A
C.50 Ω　0.5 A??? D.25 Ω　2 A
(3)图丙中,阴影部分的面积大小表示　　　　　　　　　　　　　。?
(4)实验操作时,因小灯泡L不慎损坏而出现断路,无论怎样移动滑片P,电压表指针　　　　　　(选填“几乎不动”或“明显偏转”)。?
8、某实验小组的同学用下图所示器材测量小灯泡的电功率。已知电源电压恒为6 V不变,待测灯泡的额定电压为3.8 V,功率估计在1.1 W左右。


丙
(1)请在图甲中用笔画线代替导线,使其成为完整的实验电路。
(2)请根据实物图在虚线框内画出对应电路图。
(3)连接电路时,开关应该　　　　　。?
(4)闭合开关前,滑动变阻器滑片P应该位于　　　(选填“A”或“B”)端。?
(5)闭合开关,同学们发现,电流表没有示数,灯泡不亮,电压表示数接近电源电压,此时电路故障为　　　　　　　　　　。?
(6)故障排除后,闭合开关,调节滑动变阻器滑片P,使灯泡正常发光,此时电流表示数如图乙所示为　　　A,则待测灯泡的额定功率为　　　W。?
(7)若实验器材中电压表0~15 V量程被损坏,利用上图器材怎样测定待测灯泡的额定功率?写出简要步骤　　　　　　。?
三、计算题
9、如图所示的电路，电源电压保持不变，R1=20Ω，当闭合开关S1、S3，断开S2时，电流表的示数为0.3A，当闭合开关能S2、S3，断开S1时，电流表的示数为1.2A．
（1）求电源电压；
（2）求电阻R2的阻值；
（3）当闭合S1，断开S2、S3时，电路消耗的电功率为P1；当闭合S2，断开S1、S2时，电路消耗的电功率为P2，且P1：P2=1：2，求电阻R3的阻值；
（4）求整个电路消耗的最小电功率．


























参考答案

一、选择题

1、B
2、D
3、D．
二、实验,探究题

4、（1）B；（2）电流表正负接线柱接反了造成的；（3）小灯泡实际功率太小，不足以让小灯泡发光；（4）使小灯泡两端电压为2.5V；（5）0.72。
5、（1）如图20-1所示? （2）0.28? 0.7? （3）S1???
6、D ? 0.3 ? 0.75 ? 8.33 ? 略
7、(1)CD　(2)D　(3)小灯泡的实际功率是0.8 W　(4)几乎不动
8、解析 (1)灯泡额定电压为3.8 V,电压表选择0~15 V量程,把电压表并联在灯泡两端,如图所示。

(2)如图所示。

(3)为了保护电路,连接电路时,应先将开关断开。
(4)在闭合开关前,滑动变阻器的滑片P应调至阻值最大处,根据电路连接可知,应该将滑片调至B端。
(5)连好电路,闭合开关,发现小灯泡始终不亮,但电压表有示数,电流表无示数,说明在电压表两接线柱之间的电路是断路,所以出现故障的可能原因是灯泡的灯丝断了(或连接灯泡的导线断了)。
(6)电流表的量程为0~0.6 A,分度值为0.02 A,所以示数为0.30 A。额定功率P=UI=3.8 V×0.30 A=1.14 W。
(7)①灯泡和滑动变阻器串联在电路中;②把电压表并联在滑动变阻器的两端;③移动滑动变阻器的滑片,使滑动变阻器两端电压为6 V-3.8 V=2.2 V;④读出电流表示数。
答案 (1)见解析图　(2)见解析图　(3)断开　(4)B　(5)小灯泡断路　(6)0.30　1.14　(7)把电压表和变阻器并联,移动滑片使电压表示数等于2.2 V,读出电流表示数
三、计算题

9、
