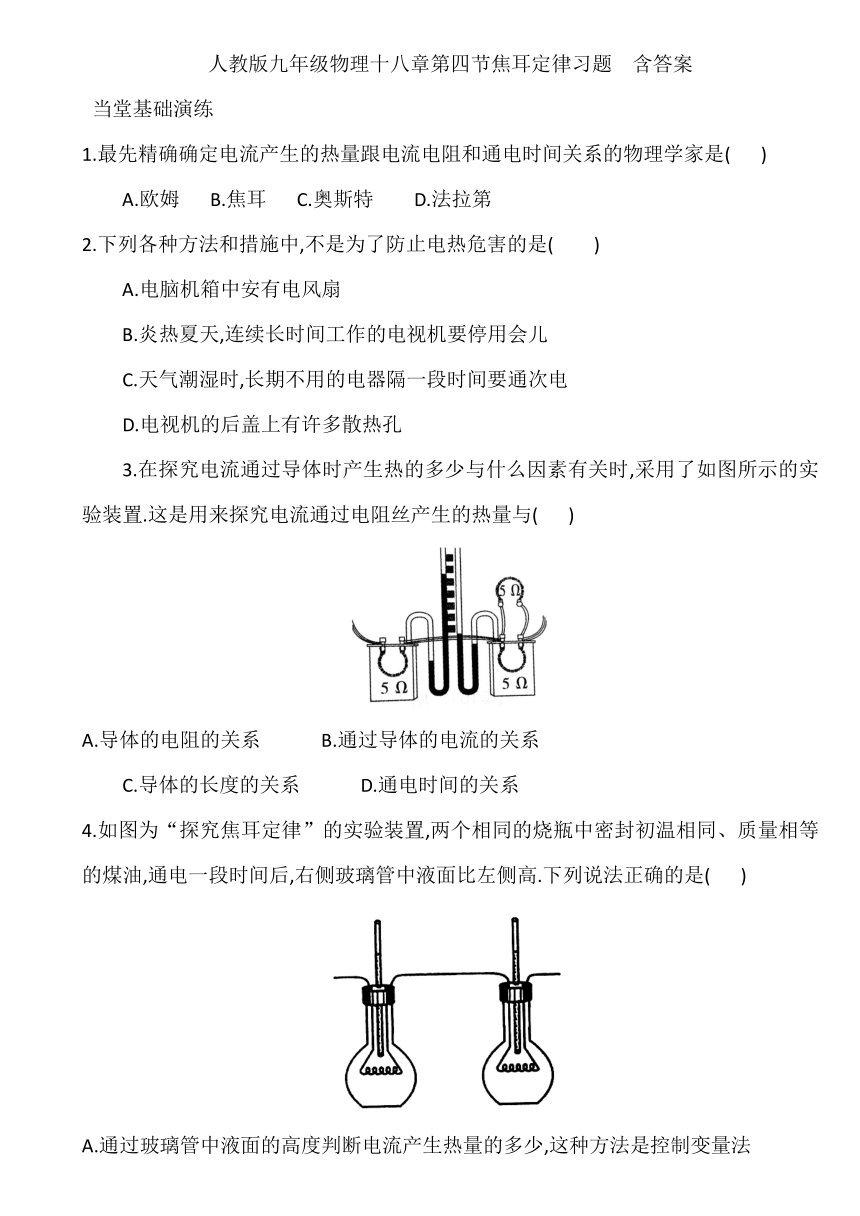

人教版九年级物理十八章第四节焦耳定律习题 含答案

人教版九年级物理十八章第四节焦耳定律习题 含答案
当堂基础演练
1.最先精确确定电流产生的热量跟电流电阻和通电时间关系的物理学家是( )
A.欧姆 B.焦耳 C.奥斯特 D.法拉第
2.下列各种方法和措施中,不是为了防止电热危害的是( )
A.电脑机箱中安有电风扇
B.炎热夏天,连续长时间工作的电视机要停用会儿
C.天气潮湿时,长期不用的电器隔一段时间要通次电
D.电视机的后盖上有许多散热孔
3.在探究电流通过导体时产生热的多少与什么因素有关时,采用了如图所示的实验装置.这是用来探究电流通过电阻丝产生的热量与( )

A.导体的电阻的关系 B.通过导体的电流的关系
C.导体的长度的关系 D.通电时间的关系
4.如图为“探究焦耳定律”的实验装置,两个相同的烧瓶中密封初温相同、质量相等的煤油,通电一段时间后,右侧玻璃管中液面比左侧高.下列说法正确的是( )

A.通过玻璃管中液面的高度判断电流产生热量的多少,这种方法是控制变量法

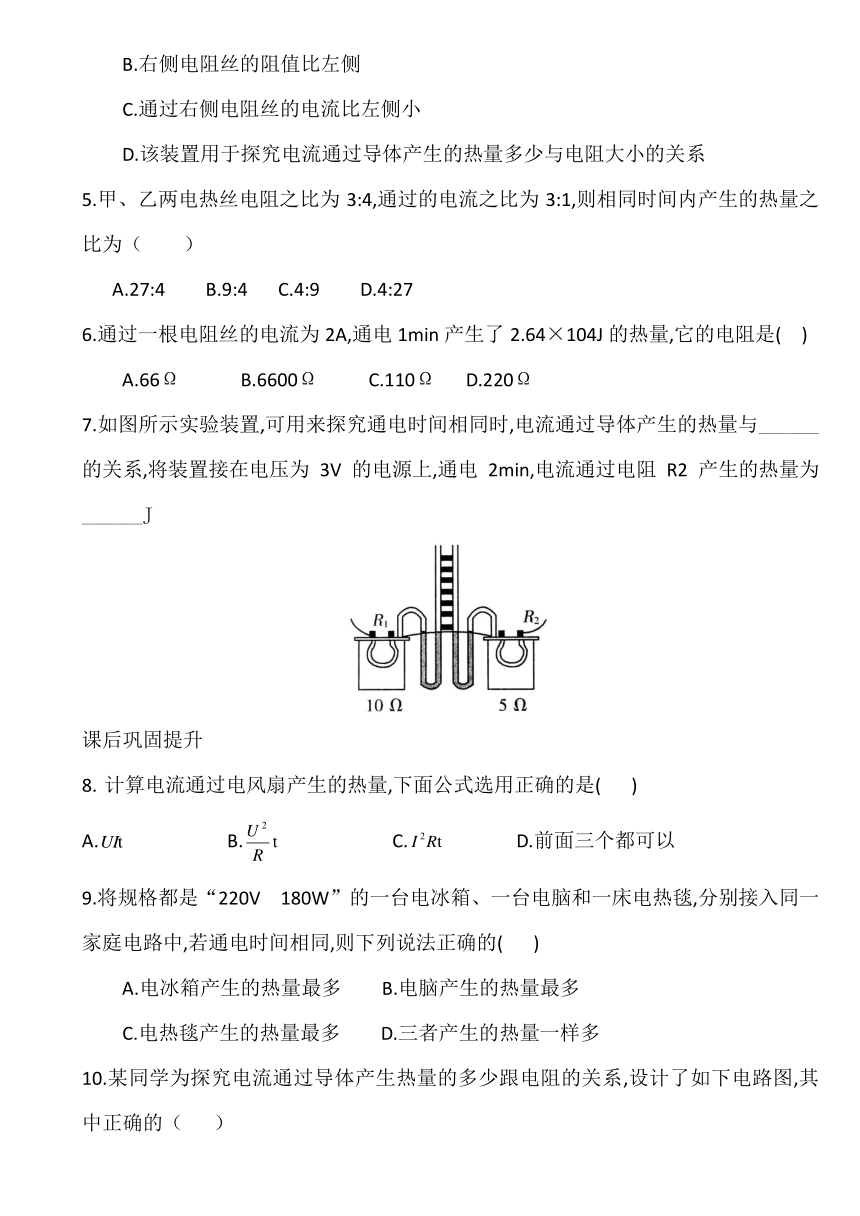

B.右侧电阻丝的阻值比左侧
C.通过右侧电阻丝的电流比左侧小
D.该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
5.甲、乙两电热丝电阻之比为3:4,通过的电流之比为3:1,则相同时间内产生的热量之比为（ ）
A.27:4 B.9:4 C.4:9 D.4:27
6.通过一根电阻丝的电流为2A,通电1min产生了2.64×104J的热量,它的电阻是( )
A.66Ω B.6600Ω C.110Ω D.220Ω
7.如图所示实验装置,可用来探究通电时间相同时,电流通过导体产生的热量与______的关系,将装置接在电压为3V的电源上,通电2min,电流通过电阻R2产生的热量为______J

课后巩固提升
计算电流通过电风扇产生的热量,下面公式选用正确的是( )
A. B. C. D.前面三个都可以
9.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法正确的( )
A.电冰箱产生的热量最多 B.电脑产生的热量最多
C.电热毯产生的热量最多 D.三者产生的热量一样多
10.某同学为探究电流通过导体产生热量的多少跟电阻的关系,设计了如下电路图,其中正确的（ ）

11.两个定值电阻R1、R2并联在电路中,如图甲所示,它们的电流与其两端的电压关系如图乙所示,闭合开关S,则R1、R2产生的热量之比为( )
A.2:1 B.1:2 C.4:1 D.1:4

12.用如图1所示的装置探究“电流通过导体产生的热量与电流的关系”,相同烧瓶内装满了煤油。
图2
(1)烧瓶中装入的煤油是______(选填“导体”或“绝缘体”)
(2)请根据实物电路,在虚线框图2内画出对应的电路图。
（3）为达到实验目的,选用的两电阻丝R1与R2的阻值应______,通过R1的电流______通过R2的
(4)通电一段时间后,乙烧瓶中玻璃管内液面上升的高度较大,说明______

(5)小红用如图3示的装置,进一步探究“电流通过导体产生的热量与电流的关系”,经多次实验测量收集实验数据,绘制了烧瓶中玻璃管内液面上升的高度h与电流的关系图象,根据焦耳定律可知,图4中能正确反映hI关系的是______
诱思探究突破
13.图甲是芳芳家某型号电热加湿器的原理图,下表为其部分技术参数.R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关1、2、3、4为触点,通过旋转开关S可实现“关低档”高档”之间的切换(低档为小功率加热,高档为大功率加热)

(1)求加湿器处于低挡位置时的发热功率
(2)某次使用加湿器工作时,加湿器注水仓中加注冷水已达到最大注水量.如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能,如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×103J/(kg·℃)]
(3)一天,芳芳断开家中其他所有用电器,只接通加湿器在低挡加热,发现家中如图丙所示的电能表的转盘在5min内转了27圈,求此时电阻R2的实际加热功率是多少






答案
B
C
B
D
A
C
电阻 24
C
C
B
A
绝缘体 略 相等 小于 电阻和通电时间相等时,电流越大产生的热量越多 A
100w 19℃ 60.75w
