人教版高中物理选修3-1第二章 恒定电流本章复习与测试 （单元测试）

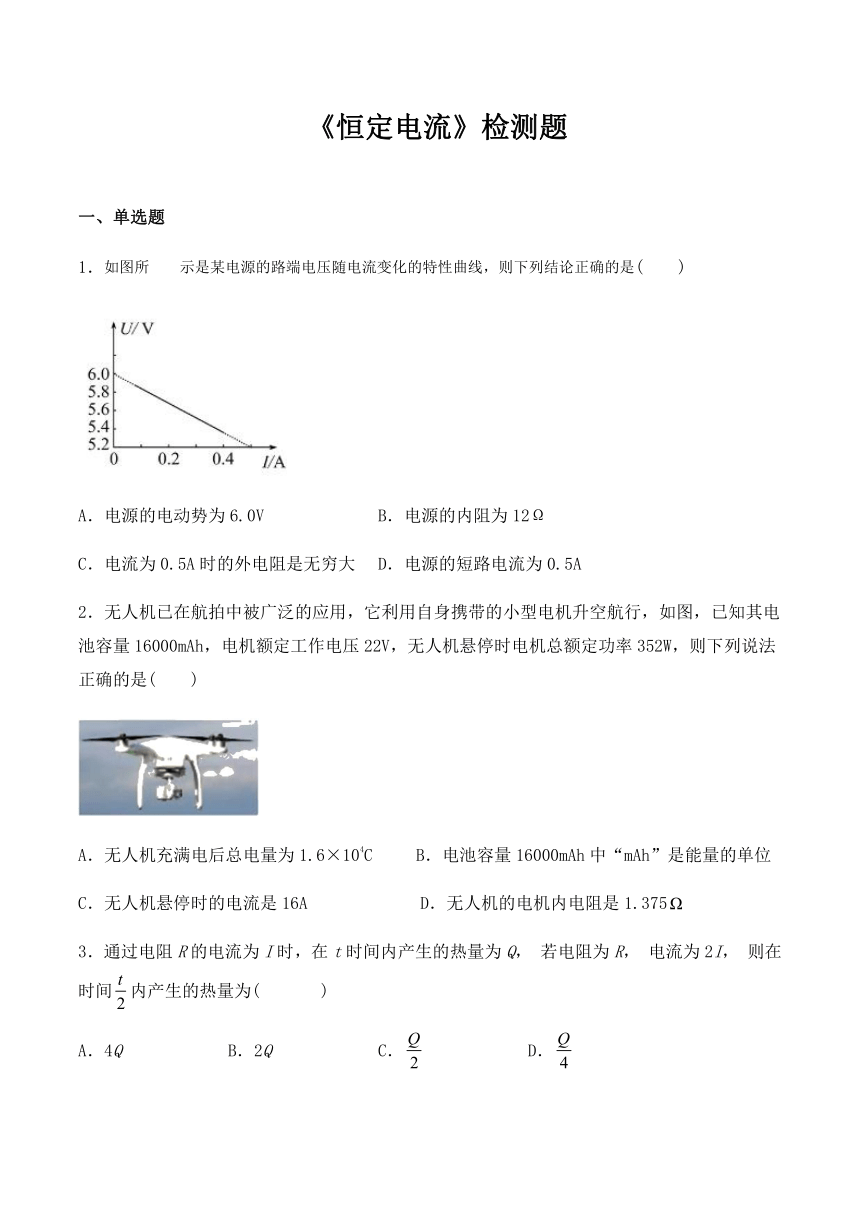

《恒定电流》检测题

一、单选题
1．如图所示是某电源的路端电压随电流变化的特性曲线，则下列结论正确的是( )

A．电源的电动势为6.0V B．电源的内阻为12Ω
C．电流为0.5A时的外电阻是无穷大 D．电源的短路电流为0.5A
2．无人机已在航拍中被广泛的应用，它利用自身携带的小型电机升空航行，如图，已知其电池容量16000mAh，电机额定工作电压22V，无人机悬停时电机总额定功率352W，则下列说法正确的是( )

A．无人机充满电后总电量为1.6×104C B．电池容量16000mAh中“mAh”是能量的单位
C．无人机悬停时的电流是16A D．无人机的电机内电阻是1.375
3．通过电阻R的电流为I时，在t时间内产生的热量为Q， 若电阻为R， 电流为2I， 则在时间内产生的热量为(??? )
A．4Q B．2Q C． D．

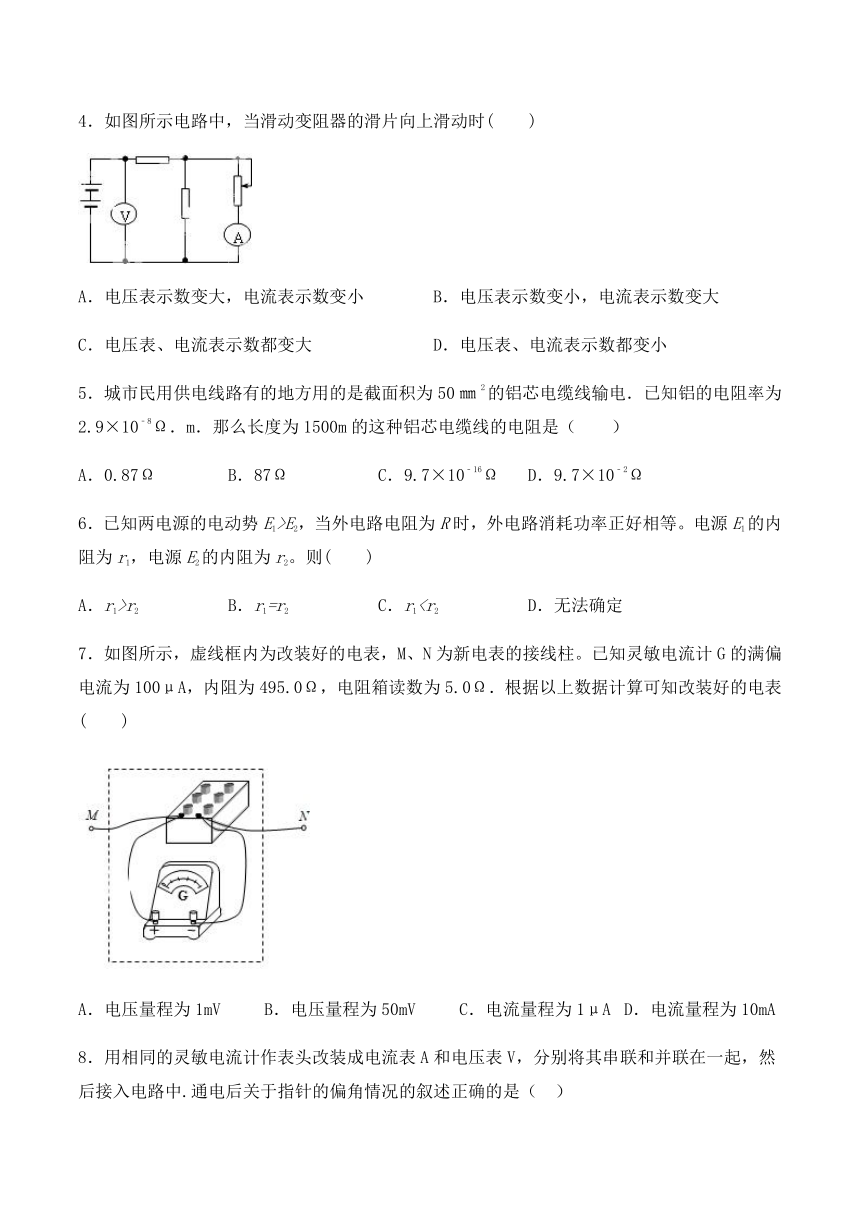

4．如图所示电路中，当滑动变阻器的滑片向上滑动时( )

A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大
C．电压表、电流表示数都变大 D．电压表、电流表示数都变小
5．城市民用供电线路有的地方用的是截面积为50㎜2的铝芯电缆线输电．已知铝的电阻率为2.9×10﹣8Ω．m．那么长度为1500m的这种铝芯电缆线的电阻是（　　）
A．0.87Ω B．87Ω C．9.7×10﹣16Ω D．9.7×10﹣2Ω
6．已知两电源的电动势E1>E2，当外电路电阻为R时，外电路消耗功率正好相等。电源E1的内阻为r1，电源E2的内阻为r2。则(　　)
A．r1>r2 B．r1=r2 C．r17．如图所示，虚线框内为改装好的电表，M、N为新电表的接线柱。已知灵敏电流计G的满偏电流为100μA，内阻为495.0Ω，电阻箱读数为5.0Ω．根据以上数据计算可知改装好的电表( )

A．电压量程为1mV B．电压量程为50mV C．电流量程为1μA D．电流量程为10mA

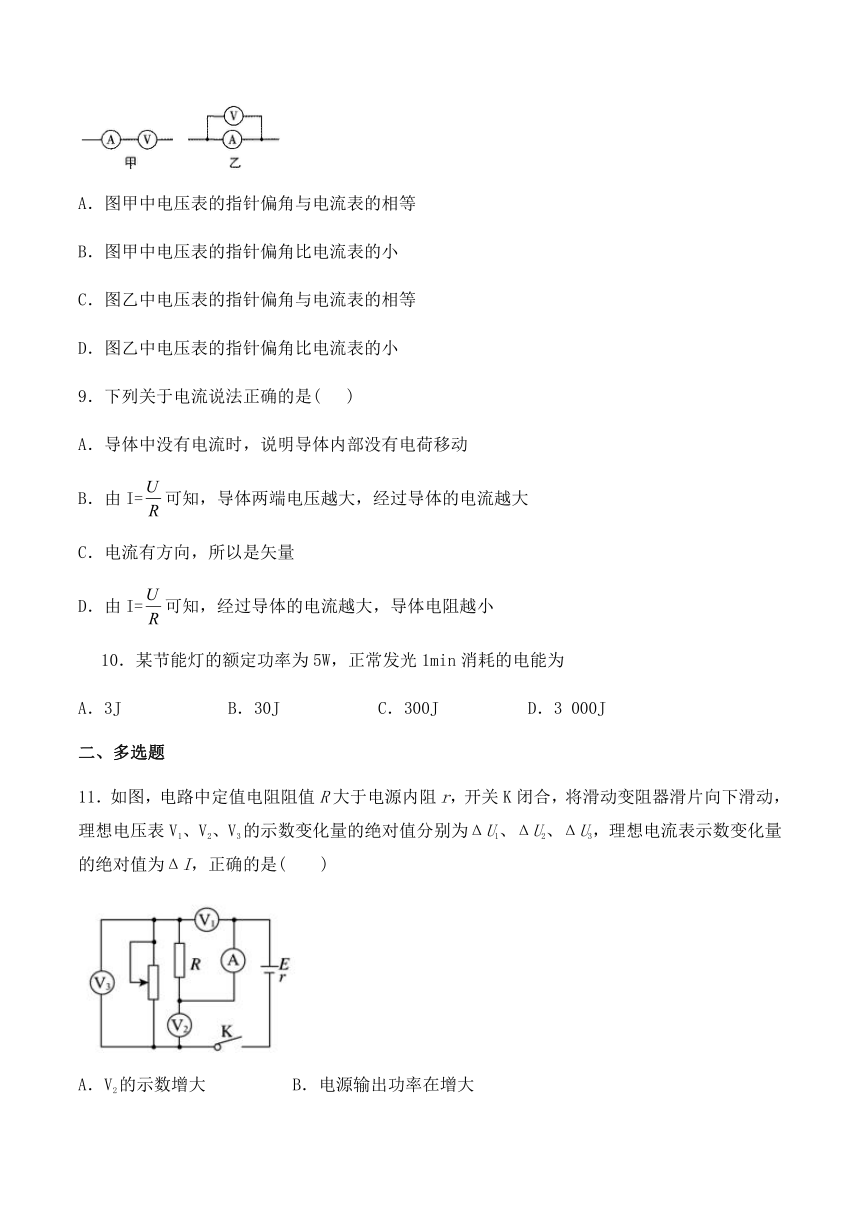

8．用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中.通电后关于指针的偏角情况的叙述正确的是（ ）

A．图甲中电压表的指针偏角与电流表的相等
B．图甲中电压表的指针偏角比电流表的小
C．图乙中电压表的指针偏角与电流表的相等
D．图乙中电压表的指针偏角比电流表的小
9．下列关于电流说法正确的是( )
A．导体中没有电流时，说明导体内部没有电荷移动
B．由I=可知，导体两端电压越大，经过导体的电流越大
C．电流有方向，所以是矢量
D．由I=可知，经过导体的电流越大，导体电阻越小
10．某节能灯的额定功率为5W，正常发光1min消耗的电能为
A．3J B．30J C．300J D．3 000J
二、多选题
11．如图，电路中定值电阻阻值R大于电源内阻r，开关K闭合，将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3的示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，理想电流表示数变化量的绝对值为ΔI，正确的是( )

A．V2的示数增大 B．电源输出功率在增大
C．ΔU3＞ΔU1＞ΔU2 D．ΔU3与ΔI的比值在减小
12．如图所示，一直流电动机与阻值R=9 Ω的电阻串联在电源上，电源的电动势E=30 V，内阻r=1 Ω，闭合开关，用理想电压表测出电动机两端电压U=10 V，已知电动机线圈的电阻RM=1 Ω，则下列说法中正确的是 ( )

A．通过电动机的电流为10 A B．电动机的输入功率为20 W
C．电源的输出功率为4 W D．电动机的输出功率为16 W
13．横截面积为S的铜导线，流过的电流为I，设单位体积的导体中有n个自由电子，电子的电量为q，此时电子的定向移动的平均速度设为v，在时间Δt内，通过导线横截面的自由电子数为（ ）
A．nvSΔt B．nvΔt C． D．
14．如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻(阻值随光照强度的增大而减小)。当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。以下说法正确的是(　　)

A．若仅将R2的滑动触头P向b端移动，则I、U均不变
B．若仅增大A、B板间距离，则电容器所带电荷量减少
C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加
D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值变大
15．在如图所示的电路中，A、B为相同的两个灯泡，当变阻器的滑动头向C端滑动时

A．A灯变亮 B．A灯变暗 C．B灯变亮 D．B灯变暗
三、实验题
16．（1）新式游标卡尺的刻度线看起来很“稀疏”，使读数显得清晰明了，便于使用者正确读取数据．通常游标卡尺的刻度有10分度、20分度和50分度三种规格；新式游标卡尺也有相应的三种，但刻度却是：19 mm等分成10份，39 mm等分成20份，99 mm 等分成50份．下图就是一个“39 mm等分成20份”的新式游标卡尺．用它测量某物体的厚度，示数如图所示，正确的读数是__________cm．

（2）有一根细长而均匀的金属管线样品，横截面如图甲所示．此金属管线长约30Cm，电阻约10Ω．已知这种金属的电阻率为ρ，因管内中空部分截面积形状不规则，无法直接测量，请你设计一个实验方案，测量中空部分的截面积S0,现有如下器材可选：
A．毫米刻度尺
B．游标卡尺或螺旋测微器
c．电流表Al（600mA，约1.0Ω）
D．电流表A2（3A，约0.1Ω）
E．电压表V（3V，约6KΩ）
F．滑动变阻器R1（2KΩ，O.5A）
G．滑动变阻器R2（10Ω，2A）
H．蓄电池E（6V，O.05 Ω ）
I．开关一个，带夹子的导线若干

①上列器材中，应选用的器材有__________________（只填代号字母）．
②你根据要求所设计电路图，并把图乙的实物连成实际测量电路，要求尽可能测出多组有关数值误差小．
（_____）
③实验中要测量的物理量有：_______，计算金属管线内部空问截面积S0的表达式为：S0=________.
17．某同学练习使用多用电表，请完成下列问题。
（1）如图所示是一多用电表的简化电路图，当转换开关S旋转至位置3时，可用来测量_____；旋转至位置2时，多用表为一个倍率为“×10”的欧姆表，若该多用电表欧姆表盘刻度的中央刻度值为15则此时欧姆表内阻为_____Ω．若表头A的满偏电流为50mA，则图中电源的电动势为_____V。
（2）将一个二极管的两极分别标记为a和b，转换开关S置于位置2，用红表笔接a端，黑表笔接b端，指针几乎不动；红表笔接b端，黑表笔接a端，指针偏转角度很大，则该二极管的正极是_____（填“a”或“b）端。


四、计算题
18．如图所示,定值电阻、,电容,电源电动势、内阻若电路稳定时,理想电流表的读数,试求：

（1）电阻的阻值；
（2）电容C的电量．
19．下表中是一辆电动自行车说明书上的一些技术参数，根据表中提供的信息，探究以下问题：（g取10m/s2，结果均保留两位有效数字）
规格 后轮驱动直流电机
车型 26＃电动自行车 额定输出功率 120W
整车质量 30Kg 额定电压 40V
最大载重 120Kg 额定电流 3.5A

(1)在额定电压下工作时，该电机的总功率为多少？电机的内阻是多少？
(2)假设行驶过程中所受阻力是车和人总重的0.02，在最大载重量的情况下，人骑车行驶的最大速度为多大？



参考答案
1．A2．C3．B4．A5．A6．A7．D8．D9．B10．C
11．BC12．BD13．AC14．AB15．AC
16．3.030cm ABCEGHI; 横截面边长a,金属管线长度L,电压表示数U,电流表示数I a2-
17．电压 150 7.5 a
18．（1）；（2）5.4×10-5C
19．(1)140W，1.63(2)4m/s
