人教版物理选修3-1第二章 恒定电流10 实验：测定电池的电动势和内阻 （专题汇编）

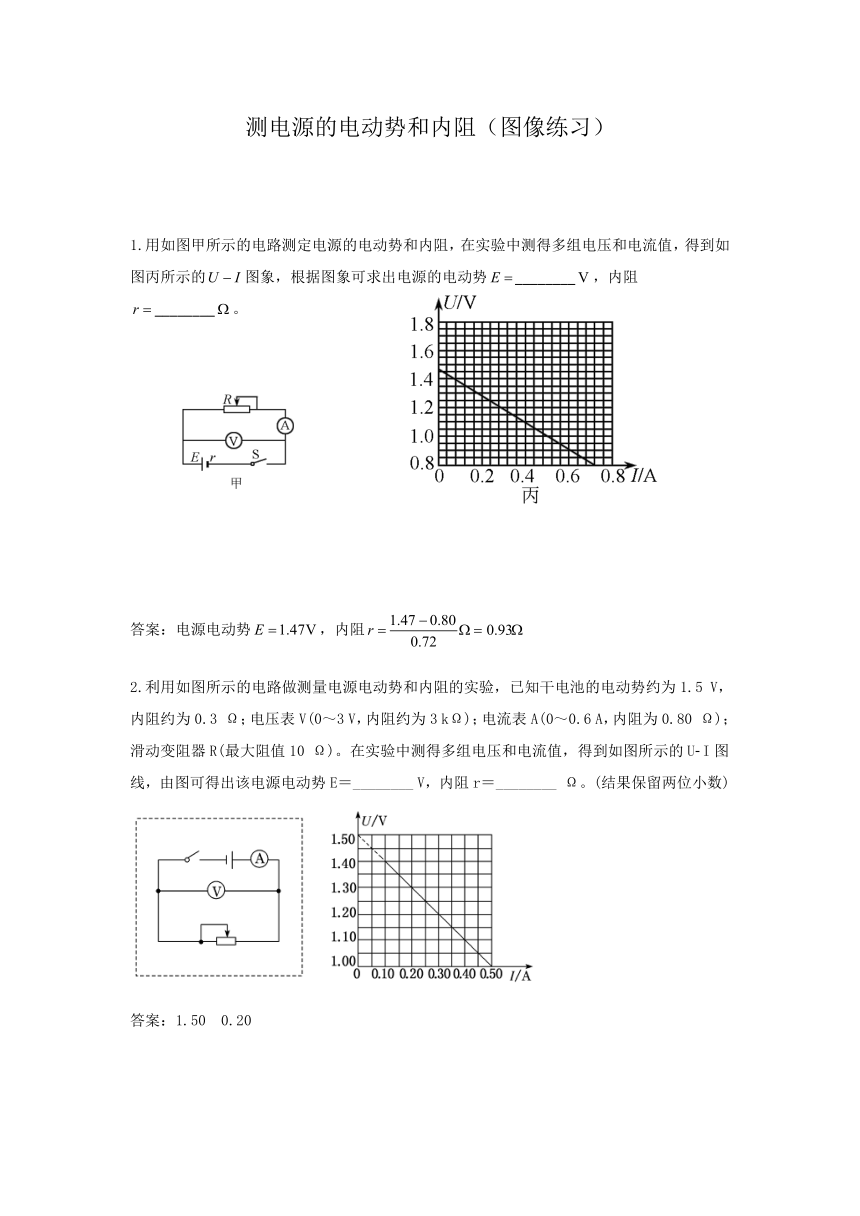

测电源的电动势和内阻（图像练习）

1.用如图甲所示的电路测定电源的电动势和内阻，在实验中测得多组电压和电流值，得到如图丙所示的图象，根据图象可求出电源的电动势________，内阻________。






答案：电源电动势，内阻
2.利用如图所示的电路做测量电源电动势和内阻的实验，已知干电池的电动势约为1.5 V，内阻约为0.3 Ω；电压表V(0～3 V，内阻约为3 kΩ)；电流表A(0～0.6 A，内阻为0.80 Ω)；滑动变阻器R(最大阻值10 Ω)。在实验中测得多组电压和电流值，得到如图所示的U?I图线，由图可得出该电源电动势E＝________ V，内阻r＝________ Ω。(结果保留两位小数)

答案：1.50　0.20

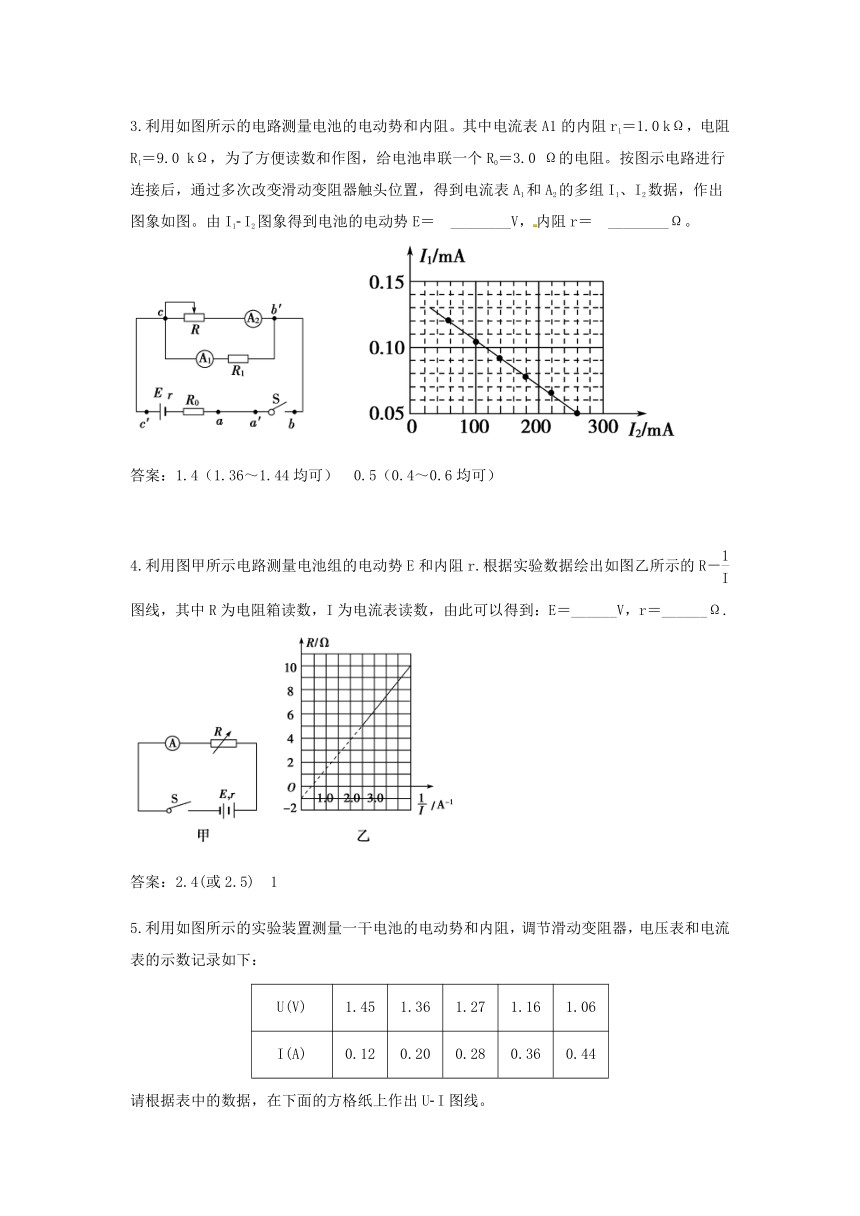

3.利用如图所示的电路测量电池的电动势和内阻。其中电流表A1的内阻r1＝1.0 kΩ，电阻R1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻。按图示电路进行连接后，通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图。由I1?I2图象得到电池的电动势E＝　________V，内阻r＝　________Ω。

答案：1.4（1.36～1.44均可）　0.5（0.4～0.6均可）

4.利用图甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图乙所示的R－图线，其中R为电阻箱读数，I为电流表读数，由此可以得到：E＝______V，r＝______Ω.

答案：2.4(或2.5)　1

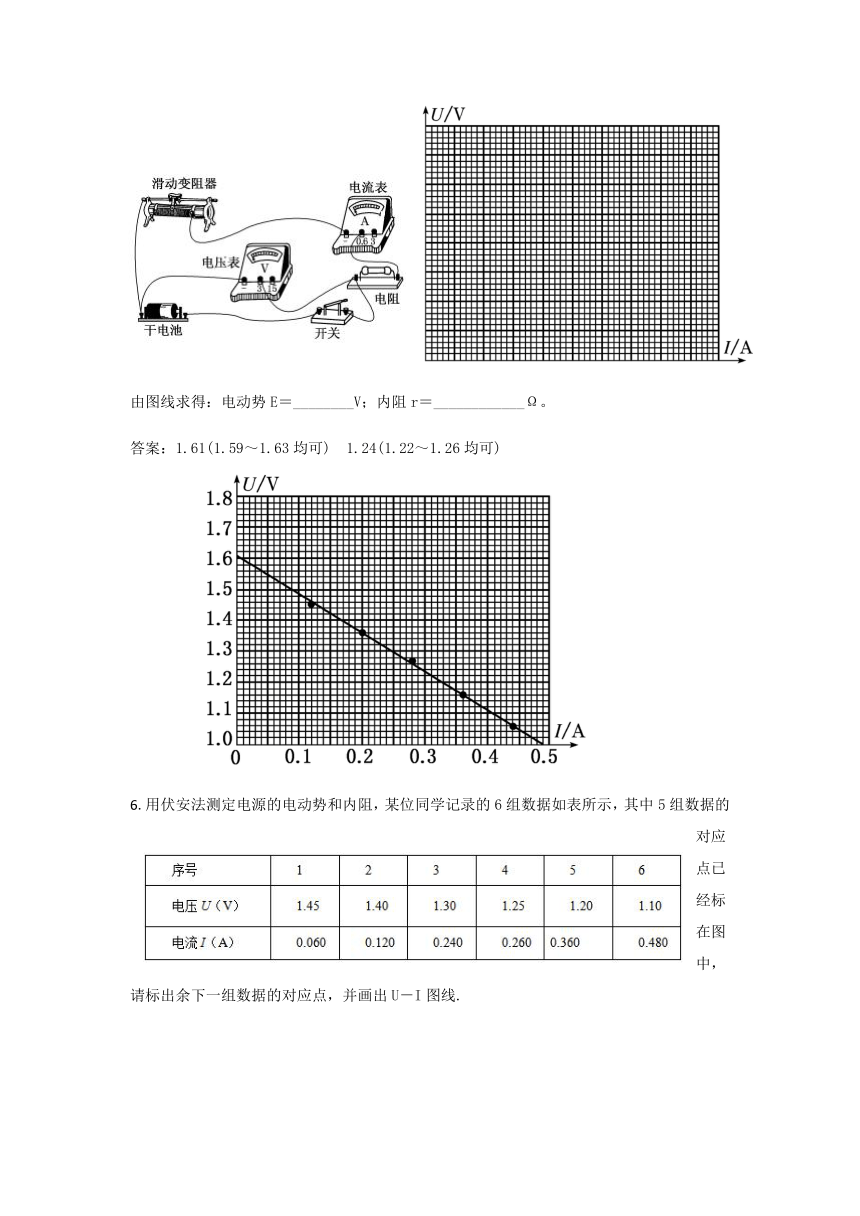

5.利用如图所示的实验装置测量一干电池的电动势和内阻，调节滑动变阻器，电压表和电流表的示数记录如下：
U(V) 1.45 1.36 1.27 1.16 1.06
I(A) 0.12 0.20 0.28 0.36 0.44
请根据表中的数据，在下面的方格纸上作出U?I图线。
INCLUDEPICTURE "18SWAW8-169.TIF" \* MERGEFORMAT
由图线求得：电动势E＝________V；内阻r＝____________Ω。
答案：1.61(1.59～1.63均可)　1.24(1.22～1.26均可)

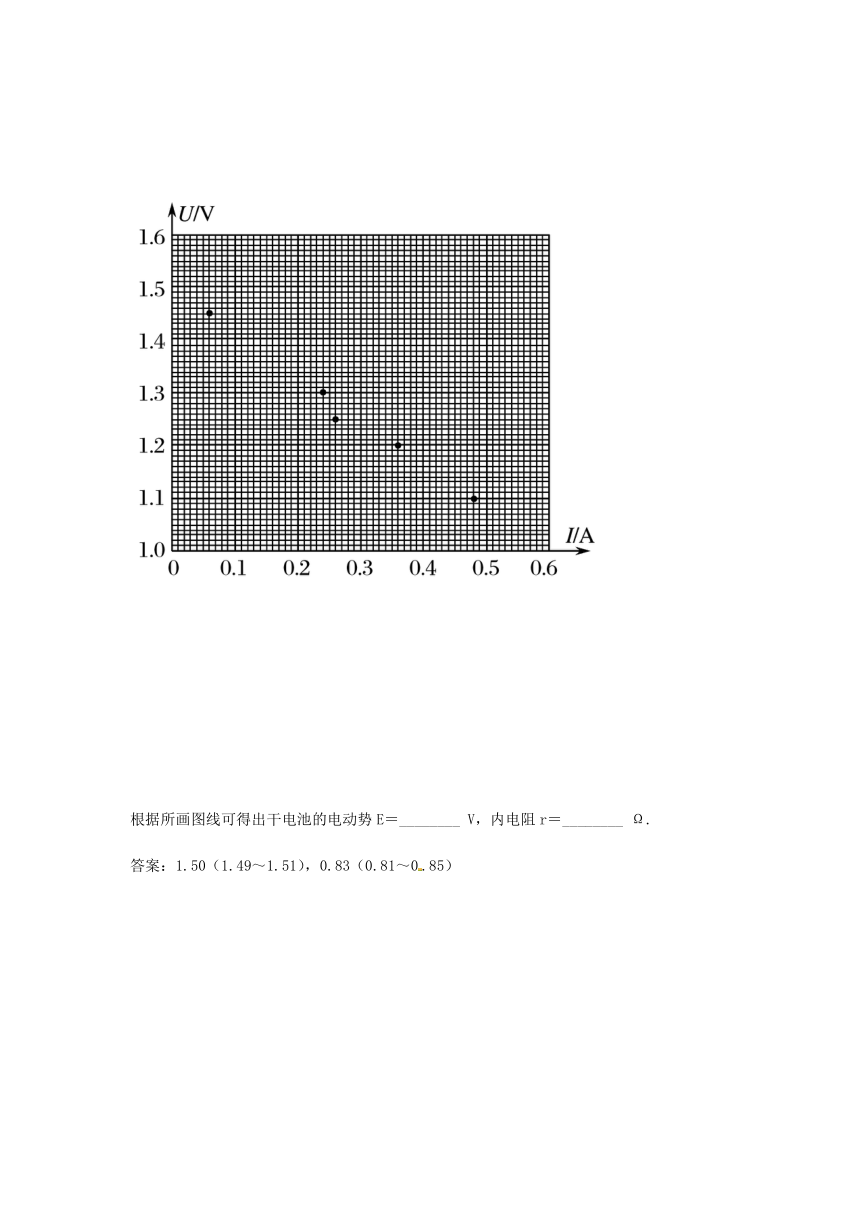

6.用伏安法测定电源的电动势和内阻，某位同学记录的6组数据如表所示，其中5组数据的对应点已经标在图中，请标出余下一组数据的对应点，并画出U－I图线.

















根据所画图线可得出干电池的电动势E＝________ V，内电阻r＝________ Ω.
答案：1.50（1.49～1.51），0.83（0.81～0.85）

7.在测电池的电动势和内阻的实验中，用了一只2.5 Ω的保护电阻R0，实验电路如图所示，实验测定得到下列数据，根据表中数据在图中的坐标上画出U-I图线，由图线知：电池的电动势为________，内阻为________．

答案：1.50 V(1.41～1.51 V均可) 0．5 Ω(0.5～0.7 Ω均可)

8.在用电流表和电压表测电池的电动势和内电阻的实验中，测得的6组电流I、电压U的值已表在如图的坐标系中，按照这些实验值作出U－I图线，由此图线求得的每节电池电动势E＝______V，每节电池的内阻r＝______Ω.(取3位有效数字)。

答案：1.48　0.364

9.在测定一节干电池的电动势和内电阻的实验中，实验电路如图甲所示，定值电阻R0和电流计G内阻之和为1000 Ω，在图乙所示的坐标纸上建立G示数I1、A示数I2的坐标系I1－I2，并已标出了与测量数据对应的4个坐标点．还有一组数据如图丙中的电表所示，请将此组数据的对应点标在图乙的坐标系中，并依据所标各点在图中描绘出I1－I2图线。

利用所画图线求得电源的电动势E＝________V，电源的内电阻r＝________ Ω.（结果要求保留两位小数）
答案：1.48±0.01　0.59±0.02


10.如图甲所示是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图,定值电阻R1和A1内阻之和为10000 Ω（比r和滑动变阻器的总电阻都大得多），闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表A1和A2的示数I1和I2.多次改变滑动端c的位置，得到的数据如图所示，在图所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1－I2图线，利用所得图线求得电源的电动势E＝________ V，内阻r＝________ Ω。（均保留两位小数）




INCLUDEPICTURE "\\\\张红\\f\\2016PPT原文件\\一轮 物理 江苏\\R7-145.TIF" \* MERGEFORMAT
答案：1.49（1.48～1.50）　0.60（0.55～0.65）

11.用如图所示的电路测定电源的电动势和内阻，当电阻箱的阻值时，其对应的电流表的示数如下图所示（）。处理实验数据时，首先计算出每个电流值的倒数，再制作坐标图。如图所示，图中已标注出了的几个与测量对应的坐标点，请你将与下图实验数据对应的坐标点也标注在图上，并根据描绘出的图线可得出这个电池的电动势，内阻。



答案：，








12.利用如图甲所示的电路对电动势约为1.5 V、内阻约为几欧姆的电源的电动势和内阻进行测定．其中R为电阻箱，R0为阻值为150 Ω的定值电阻。连接好电路后，通过调节电阻箱的阻值，读出了8组电压表的读数以及相对应的电阻箱的阻值，并以电压的倒数为纵坐标、电阻箱的阻值R为横坐标，把记录的数据描绘在了坐标系中，如图乙所示．








请在图乙所示的坐标系中画出图线，并根据画出的图线求出该图线的斜率k＝____V－1·Ω－1，图线与纵轴交点的纵坐标为b＝________V－1。（结果保留两位有效数字）
结合写出的函数表达式以及图线可知该电源的电动势E＝________V，内阻r＝________Ω。（结果保留三位有效数字）
答案：0.004 4 0.70 1.52 9.09


13.用如图所示的电路测量某干电池的电动势E和内阻r，R为电阻箱，V为理想电压表，其量程略大于电池的电动势。实验中通过多次改变电阻箱的阻值R，从电压表上读出相应的示数U，求出了相应的电阻与电压的倒数如下表所示。
序号 1 2 3 4 5 6 7
(Ω－1) 0.1 0.4 0.5 1.0 2.0 2.5 5.0
(V－1) 0.36 0.44 0.43 0.60 0.87 1.00 1.58




根据实验数据，请在图中所给的坐标系中绘出 - 关系图线

由图线可知，该干电池的电动势E＝________ V，内阻r＝________ Ω。(结果保留两位有效数字)
答案：2.9　0.71
