19.1 家庭电路同步测试（含答案及解析）

初中物理人教版九年级上学期19.1 家庭电路
一、单选题（共12题；共24分）

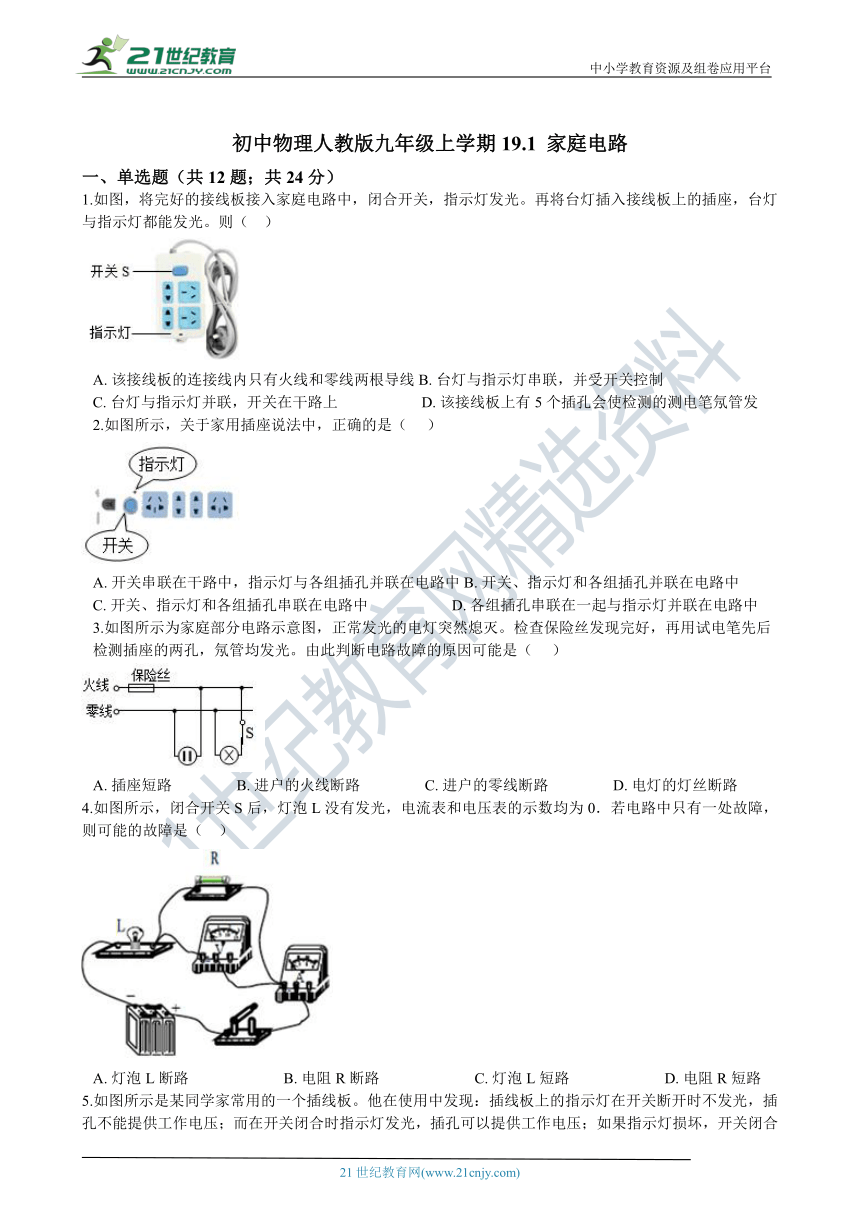

1.如图，将完好的接线板接入家庭电路中，闭合开关，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（?? ） 21世纪教育网版权所有
A.?该接线板的连接线内只有火线和零线两根导线B.?台灯与指示灯串联，并受开关控制C.?台灯与指示灯并联，开关在干路上 D.?该接线板上有5个插孔会使检测的测电笔氖管发
2.如图所示，关于家用插座说法中，正确的是（ ???）
A.?开关串联在干路中，指示灯与各组插孔并联在电路中B.?开关、指示灯和各组插孔并联在电路中C.?开关、指示灯和各组插孔串联在电路中 D.?各组插孔串联在一起与指示灯并联在电路中
3.如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（??? ）【来源：21cnj*y.co*m】
A.?插座短路?????????????????B.?进户的火线断路?????????????????C.?进户的零线断路?????????????????D.?电灯的灯丝断路
4.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（?? ）
A.?灯泡L断路?????????????????????????B.?电阻R断路?????????????????????????C.?灯泡L短路?????????????????????????D.?电阻R短路

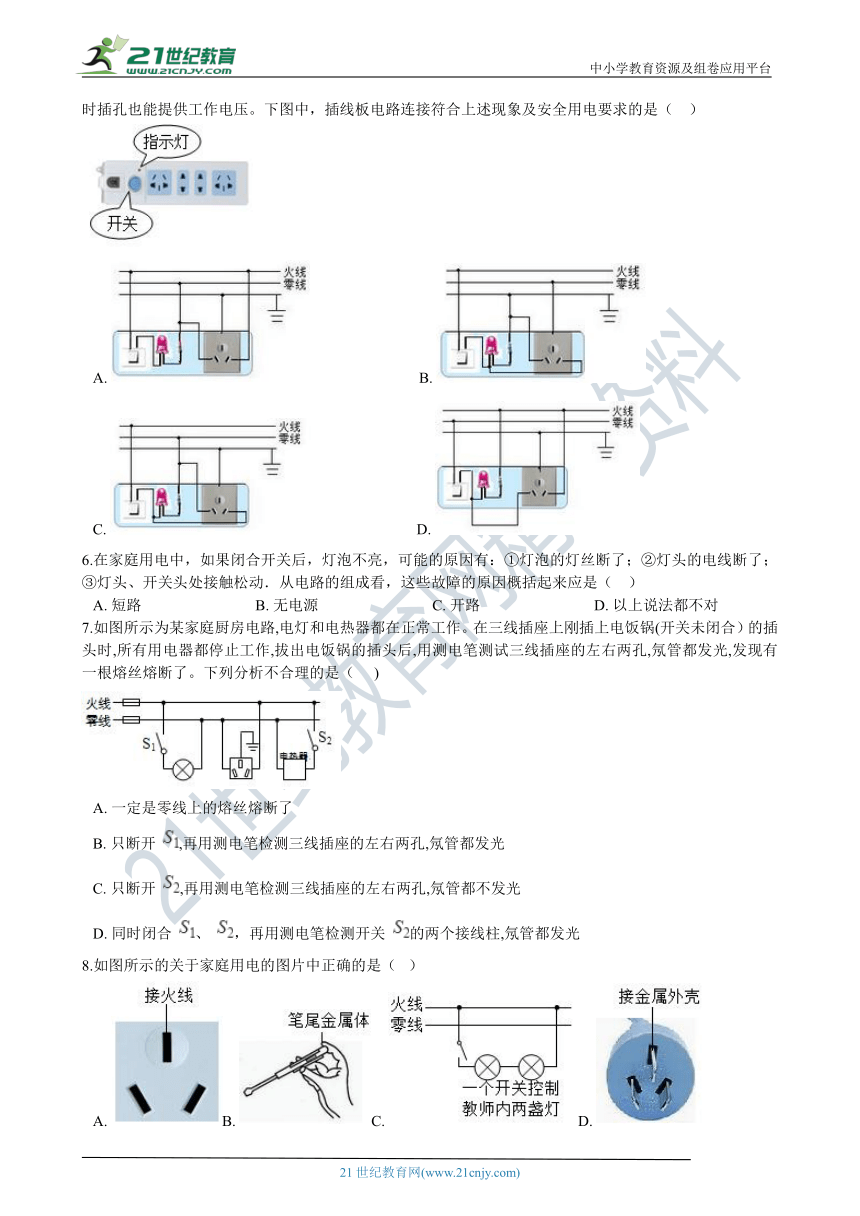

5.如图所示是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是（?? ）

A.??????????????????????????????B.?C.?????????????????????????????D.?
6.在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是（ ??）
A.?短路??????????????????????????????B.?无电源??????????????????????????????C.?开路??????????????????????????????D.?以上说法都不对
7.如图所示为某家庭厨房电路,电灯和电热器都在正常工作。在三线插座上刚插上电饭锅(开关未闭合）的插头时,所有用电器都停止工作,拔出电饭锅的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是（??? )
A.?一定是零线上的熔丝熔断了B.?只断开 ,再用测电笔检测三线插座的左右两孔,氖管都发光C.?只断开 ,再用测电笔检测三线插座的左右两孔,氖管都不发光D.?同时闭合 、 ，再用测电笔检测开关 的两个接线柱,氖管都发光
8.如图所示的关于家庭用电的图片中正确的是（? ）
A.?B.?C.?D.?
9.某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（ ??） 21cnjy.com
A.?台灯灯座的两个接线柱相碰????????????????????????????????B.?进户线的火线与零线原来就相碰C.?台灯灯丝断了?????????????????????????????????????????????????? ???D.?台灯开关处短路

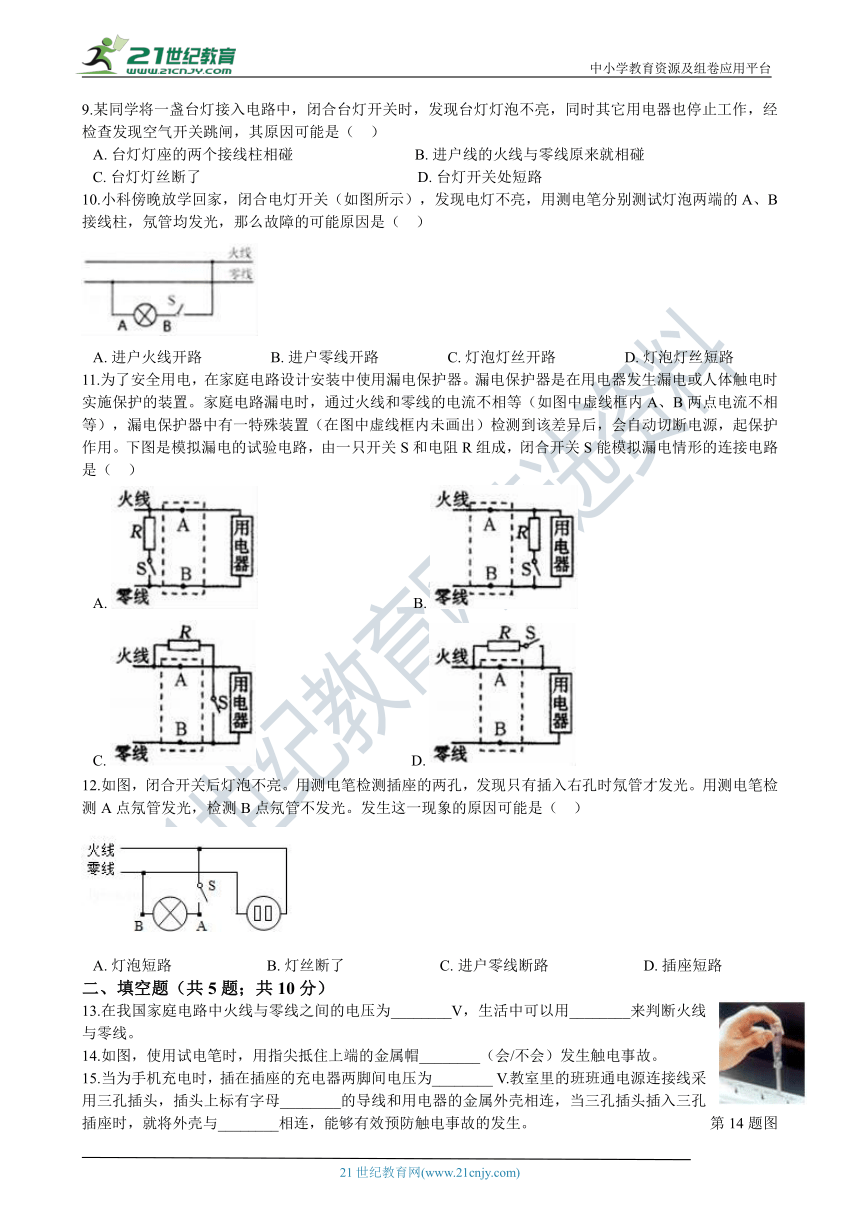

10.小科傍晚放学回家，闭合电灯开关（如图所示），发现电灯不亮，用测电笔分别测试灯泡两端的A、B接线柱，氖管均发光，那么故障的可能原因是（?? ）
A.?进户火线开路??????????????????B.?进户零线开路??????????????????C.?灯泡灯丝开路??????????????????D.?灯泡灯丝短路
11.为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时，通过火线和零线的电流不相等（如图中虚线框内A、B两点电流不相等），漏电保护器中有一特殊装置（在图中虚线框内未画出）检测到该差异后，会自动切断电源，起保护作用。下图是模拟漏电的试验电路，由一只开关S和电阻R组成，闭合开关S能模拟漏电情形的连接电路是（?? ） 【来源：21·世纪·教育·网】
A.??????????????????????????????????????????B.?C.??????????????????????????????????????????D.?21*cnjy*com
12.如图，闭合开关后灯泡不亮。用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（?? ） 21教育名师原创作品
A.?灯泡短路?????????????????????????B.?灯丝断了?????????????????????????C.?进户零线断路?????????????????????????D.?插座短路
二、填空题（共5题；共10分）
13.在我国家庭电路中火线与零线之间的电压为________V，生活中可以用________来判断火线与零线。
14.如图，使用试电笔时，用指尖抵住上端的金属帽________（会/不会）发生触电事故。
15.当为手机充电时，插在插座的充电器两脚间电压为________?V.教室里的班班通电源连接线采用三孔插头，插头上标有字母________的导线和用电器的金属外壳相连，当三孔插头插入三孔插座时，就将外壳与________相连，能够有效预防触电事故的发生。 第14题图

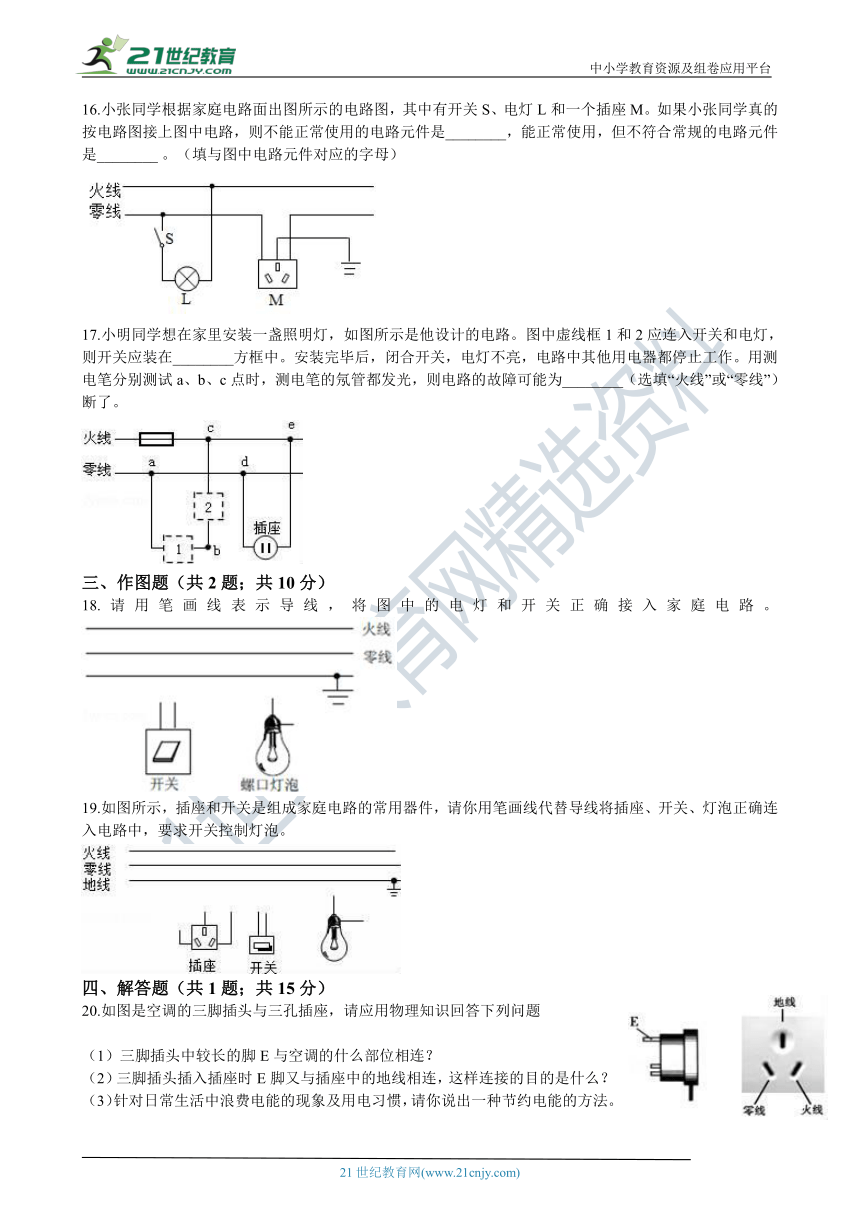

16.小张同学根据家庭电路面出图所示的电路图，其中有开关S、电灯L和一个插座M。如果小张同学真的按电路图接上图中电路，则不能正常使用的电路元件是________，能正常使用，但不符合常规的电路元件是________?。（填与图中电路元件对应的字母）
17.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在________方框中。安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作。用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障可能为________（选填“火线”或“零线”）断了。
三、作图题（共2题；共10分）
18.请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
19.如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡正确连入电路中，要求开关控制灯泡。
四、解答题（共1题；共15分）
20.如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题
（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）三脚插头插入插座时E脚又与插座中的地线相连，这样连接的目的是什么？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。

答案解析部分

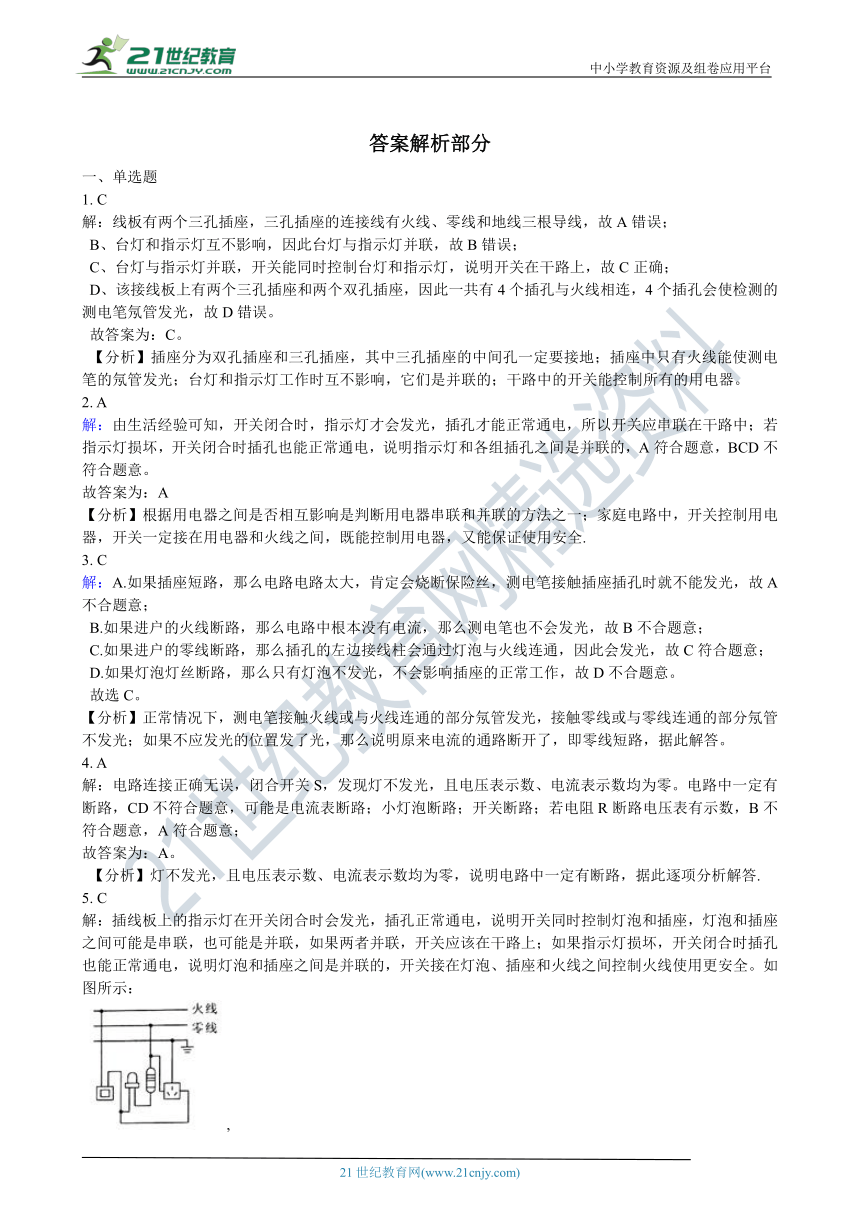

一、单选题
1. C
解：线板有两个三孔插座，三孔插座的连接线有火线、零线和地线三根导线，故A错误； B、台灯和指示灯互不影响，因此台灯与指示灯并联，故B错误； C、台灯与指示灯并联，开关能同时控制台灯和指示灯，说明开关在干路上，故C正确； D、该接线板上有两个三孔插座和两个双孔插座，因此一共有4个插孔与火线相连，4个插孔会使检测的测电笔氖管发光，故D错误。 故答案为：C。 【分析】插座分为双孔插座和三孔插座，其中三孔插座的中间孔一定要接地；插座中只有火线能使测电笔的氖管发光；台灯和指示灯工作时互不影响，它们是并联的；干路中的开关能控制所有的用电器。
2. A
解：由生活经验可知，开关闭合时，指示灯才会发光，插孔才能正常通电，所以开关应串联在干路中；若指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和各组插孔之间是并联的，A符合题意，BCD不符合题意。 2·1·c·n·j·y
故答案为：A
【分析】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全.【出处：21教育名师】
3. C
解：A.如果插座短路，那么电路电路太大，肯定会烧断保险丝，测电笔接触插座插孔时就不能发光，故A不合题意； B.如果进户的火线断路，那么电路中根本没有电流，那么测电笔也不会发光，故B不合题意； C.如果进户的零线断路，那么插孔的左边接线柱会通过灯泡与火线连通，因此会发光，故C符合题意； D.如果灯泡灯丝断路，那么只有灯泡不发光，不会影响插座的正常工作，故D不合题意。 故选C。 21*cnjy*com
【分析】正常情况下，测电笔接触火线或与火线连通的部分氖管发光，接触零线或与零线连通的部分氖管不发光；如果不应发光的位置发了光，那么说明原来电流的通路断开了，即零线短路，据此解答。
4. A
解：电路连接正确无误，闭合开关S，发现灯不发光，且电压表示数、电流表示数均为零。电路中一定有断路，CD不符合题意，可能是电流表断路；小灯泡断路；开关断路；若电阻R断路电压表有示数，B不符合题意，A符合题意；
故答案为：A。
【分析】灯不发光，且电压表示数、电流表示数均为零，说明电路中一定有断路，据此逐项分析解答.
5. C
解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
,
故答案为：C。
【分析】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一，注意家庭电路中，开关一定接在用电器和火线之间.
6. C
解：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动，这些故障都会造成电路接触不良而断开，形成了开路，
故答案为：C。
【分析】闭合开关后，灯泡不亮， 可能的原因有 : ①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动这三种原因都是电路中断开了.
7. C
解：A.在家庭电路中接入电饭锅时，跳闸，测电笔测得插座的两孔都发光，说明火线未断，零线断路，A不符合题意； B.闭合图中的灯泡开关，用测电笔测量插座的左右孔，氖管都发光，B不符合题意； C.只断开电饭锅的开关，测电笔测量插座的左右孔，氖管仍发光，C符合题意； D.同时闭合灯泡开关和电饭锅开关，用测电笔测量插座左右两孔时，氖管都发光，D不符合题意。 故答案为：C. 【分析】当家庭电路中的零线断路时，若用电器开关闭合，用测电笔测量插座的左右孔，都能使氖管发光。21·世纪*教育网
8. D
解：A、三孔插座中，左零右火中接地，中间的应该接地线，目的是为了让金属外壳与大地相连，A不符合题意； www-2-1-cnjy-com
B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，B不符合题意；
C、教室内的灯工作时互不干扰，为并联连接，不是串联，C不符合题意；
D、三孔插座中多出一个专门用于接地的孔；三脚插头中，中上的要与用电器的金属外壳相连，目的是为了让金属外壳与大地相连，D符合题意。
故答案为：D
【分析】三孔插座中，左零右火中接地.目的是为了让金属外壳与大地相连. 正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线. 家庭照明电压为220伏；所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联.
9. A
解：空气开关跳闸的原因是电流过大，具体是电路中短路或过载，由于是接入灯泡时跳闸，则原因是灯泡短路，A符合题意。 故答案为：A. 【分析】家庭电路中跳闸的原因是短路或过载。2-1-c-n-j-y
10. B
解：测电笔的笔尖接触火线时，氖管发光。用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡的两端与火线和零线相连是好的，电流能从火线流向灯泡两端但灯泡却不亮，说明电流通过灯泡后不能流向零线，即零线断路。 【版权所有：21教育】
故答案为：B
【分析】在正常情况下，测电笔测火线应亮，测零线应不亮，据此分析理解.
11. C
解：AB、闭合开关S时，通过虚线框内火线和零线的电流相等（通过A、B两点电流相等），此时无法模拟漏电情形，AB不正确；
C、闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流（通过A、B两点电流不相等），可以模拟漏电情形，C符合题意；
D、闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，D不正确。
故答案为：C
【分析】漏电保护器的工作条件：通过虚线框内火线与零线的电流不相等，然后逐一分析选项即可得出答案.
12. B
解：用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明插座连接是正确的。用试电笔检测A点氖管发光，说明A点与火线相连通，检测B点氖管不发光，并且闭合开关后灯泡不亮，说明灯泡处开路，故可能灯丝断了。 故答案为：B。 【分析】用测电笔检测家庭电路故障时，如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的。
二、填空题
13. 220；测电笔
解：（1）我国家庭电路中火线和零线之间的电压为220V；（2）我们用测电笔来辨别火线与零线，测电笔接触火线时，氖管发光；测电笔接触零线时，氖管不发光。
故答案为：220；测电笔。
【分析】（1）家庭电路中有火线和零线，火线和零线之间的电压为220V；（2）测电笔的用途是辨别家庭电路中的火线和零线的，能使氖管发光的是火线，不能使氖管发光的是零线。
14. 不会
解：使用试电笔时，用指尖按住上端的金属帽，因试电笔中串联了一个高值电阻，所以有微弱的电流通过人体流向大地，形成通路，但不会发生触电事故。 21·cn·jy·com
故答案为：不会。
【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线.
15. 220；E；大地
解：插座的两脚分别接火线和零线，两线间的电压为220V，在三孔插头上，和金属外壳接触的线是接地线，符号标有E，金属外壳通过插座和大地相连。 故答案为：220；E；大地。 【分析】家庭电路中火线和零线间电压为220V，用电器的金属外壳要通过三孔插座和大地相连。
16. M；S
解：根据家庭电路的连接要求，三孔插座要左零右火上接地，图中的三孔插座没接火线，不能工作，灯泡的开关要接在灯泡和火线之间才更安全。 故答案为：M；S。 【分析】三孔插座要分别接火线、零线和接地线，控制灯泡的开关要接在火线和用电器之间。
17. 2；零线
解：（1）为了用电的安全，开关应接在火线与灯之间。因此开关应接在2处；（2）灯不亮，可能是电路开路或短路；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，保险丝没有烧断，不会是短路；只能是断路，由于火线上有电，说明火线没有断路，只能是零线断路。
故答案为：2；零线。
【分析】家庭照明电压为220伏；所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联.从安全用电的角度分析，开关接在家用电器和火线之间. 当测电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明零线断路了.
三、作图题
18. 解：如图所示：
根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示：
【分析】从安全用电的角度分析，开关接在家用电器和火线之间.
19. 解：如图所示：
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如下图所示：
【分析】所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联.从安全用电的角度分析，开关接在家用电器和火线之间. 三孔插座接法：上孔接地线，左孔接零线，右孔接火线.
四、解答题
20. （1）解：因为插座的正确接法为，左零右火，中间接地线；而插头较长的脚E与空调的金属外壳相连（2）解：万一空调的金属外壳与火线相连，使外壳带电，电流会通过地线流入大地，从而避免触电事故的发生（3）解：在日常生活中，我们要养成节约用电的良好习惯，例如：随手关灯等
（1） 三脚插头中 插头较长的脚E与空调的金属外壳相连 . （2） 避免触电事故的发生 . （3） 我们 在日常生活中 要养成节约用电的良好习惯 .
