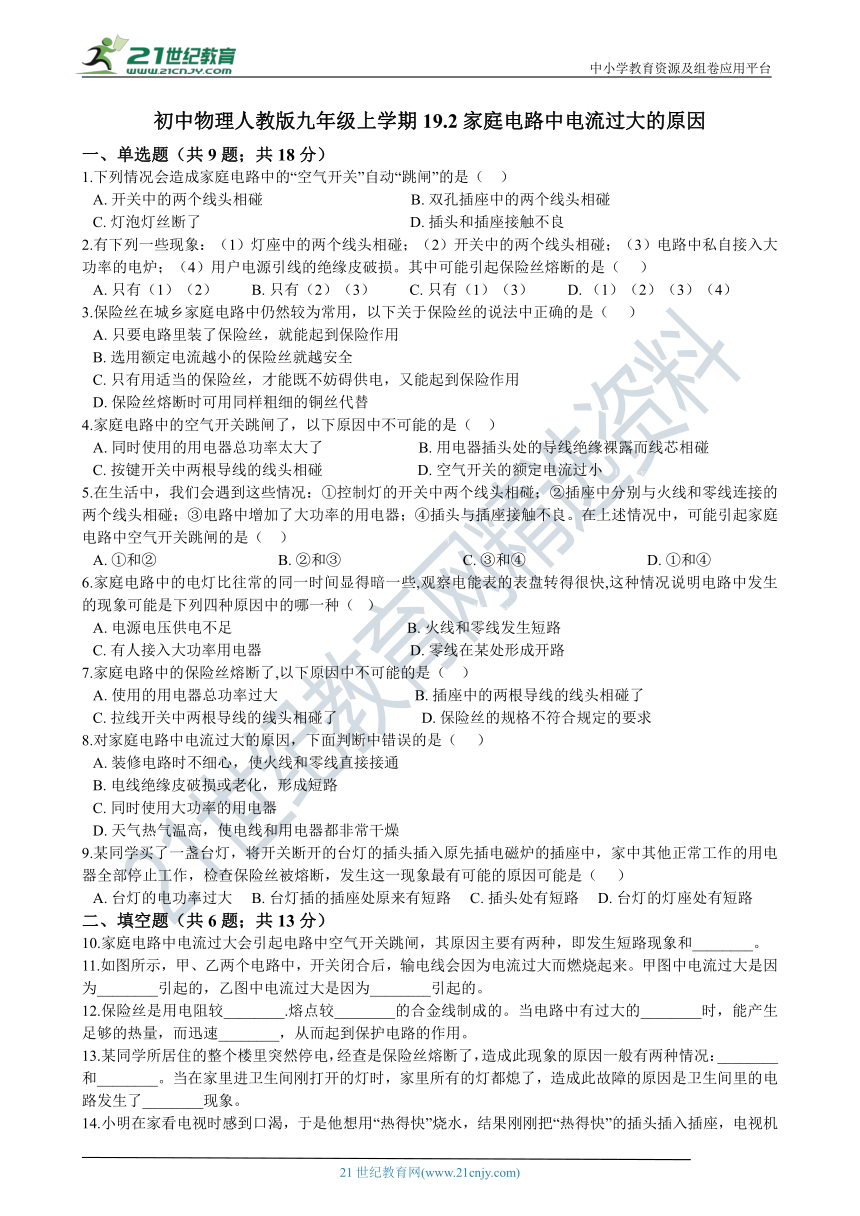

19.2家庭电路中电流过大的原因（含答案及解析）

初中物理人教版九年级上学期19.2家庭电路中电流过大的原因
一、单选题（共9题；共18分）
1.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（?? ）
A.?开关中的两个线头相碰???????????????????????????????????????B.?双孔插座中的两个线头相碰C.?灯泡灯丝断了????????????????????????????????????????????????????? D.?插头和插座接触不良21教育网
2.有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。其中可能引起保险丝熔断的是（?? ?）
A.?只有（1）（2）?????????B.?只有（2）（3）?????????C.?只有（1）（3）?????????D.?（1）（2）（3）（4）
3.保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（?? ?）
A.?只要电路里装了保险丝，就能起到保险作用B.?选用额定电流越小的保险丝就越安全C.?只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用D.?保险丝熔断时可用同样粗细的铜丝代替www.21-cn-jy.com
4.家庭电路中的空气开关跳闸了，以下原因中不可能的是（?? ）
A.?同时使用的用电器总功率太大了?????????????????????????B.?用电器插头处的导线绝缘裸露而线芯相碰C.?按键开关中两根导线的线头相碰?????????????????????????D.?空气开关的额定电流过小2·1·c·n·j·y
5.在生活中，我们会遇到这些情况：①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加了大功率的用电器；④插头与插座接触不良。在上述情况中，可能引起家庭电路中空气开关跳闸的是（?? ） 21·世纪*教育网
A.?①和②????????????????????????????????B.?②和③????????????????????????????????C.?③和④????????????????????????????????D.?①和④
6.家庭电路中的电灯比往常的同一时间显得暗一些,观察电能表的表盘转得很快,这种情况说明电路中发生的现象可能是下列四种原因中的哪一种（? ） 2-1-c-n-j-y
A.?电源电压供电不足??????????????????????????????????????????????B.?火线和零线发生短路C.?有人接入大功率用电器???????????????????????????????????????D.?零线在某处形成开路21*cnjy*com
7.家庭电路中的保险丝熔断了,以下原因中不可能的是（?? ）
A.?使用的用电器总功率过大????????????????????????????????????B.?插座中的两根导线的线头相碰了C.?拉线开关中两根导线的线头相碰了??????????????????????D.?保险丝的规格不符合规定的要求
8.对家庭电路中电流过大的原因，下面判断中错误的是（ ???）
A.?装修电路时不细心，使火线和零线直接接通B.?电线绝缘皮破损或老化，形成短路C.?同时使用大功率的用电器D.?天气热气温高，使电线和用电器都非常干燥【来源：21cnj*y.co*m】
9.某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（?? ?）
A.?台灯的电功率过大?????B.?台灯插的插座处原来有短路?????C.?插头处有短路?????D.?台灯的灯座处有短路
二、填空题（共6题；共13分）
10.家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和________。
11.如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。甲图中电流过大是因为________引起的，乙图中电流过大是因为________引起的。 【出处
12.保险丝是用电阻较________.熔点较________的合金线制成的。当电路中有过大的________时，能产生足够的热量，而迅速________，从而起到保护电路的作用。 【版权所有：21教育】
13.某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________。当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象。 21教育名师原创作品

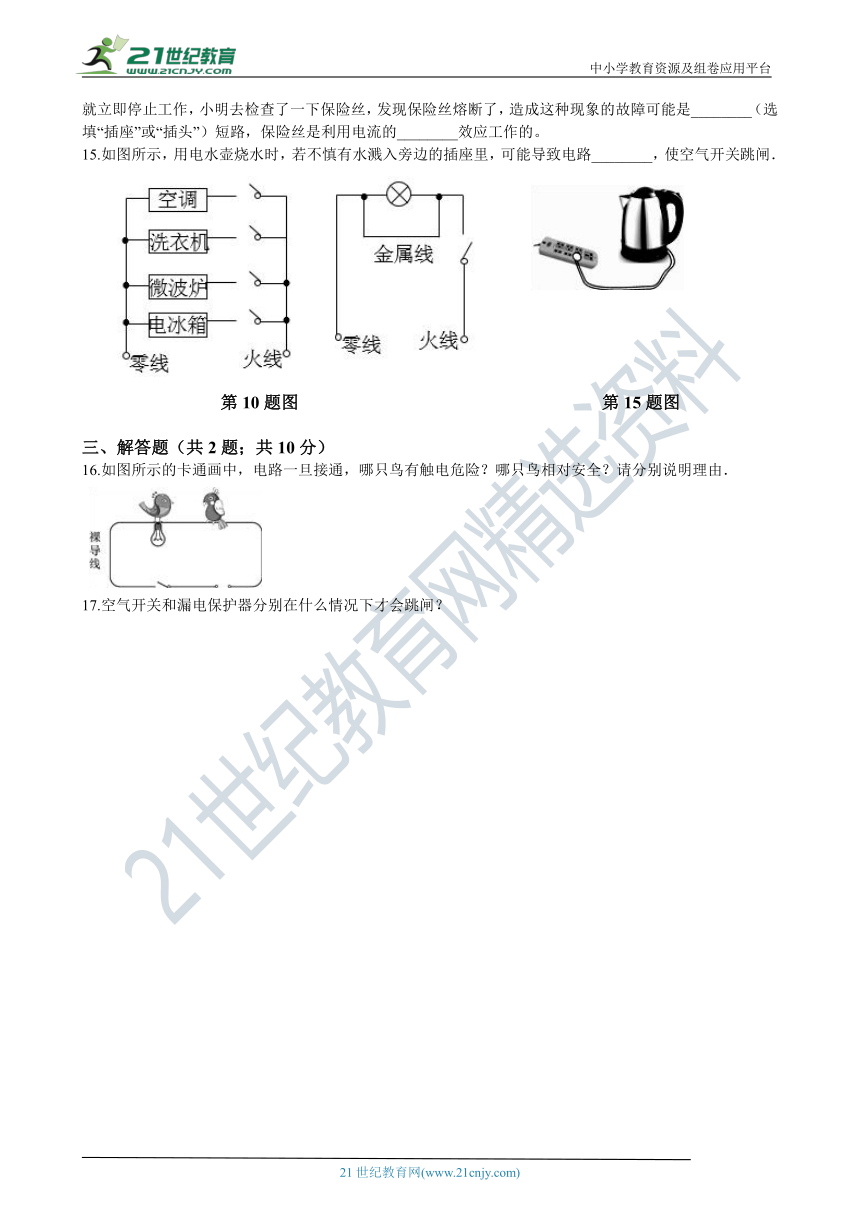

14.小明在家看电视时感到口渴，于是他想用“热得快”烧水，结果刚刚把“热得快”的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是________（选填“插座”或“插头”）短路，保险丝是利用电流的________效应工作的。】
15.如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．



第10题图 第15题图
三、解答题（共2题；共10分）
16.如图所示的卡通画中，电路一旦接通，哪只鸟有触电危险？哪只鸟相对安全？请分别说明理由．

17.空气开关和漏电保护器分别在什么情况下才会跳闸？

答案解析部分
一、单选题
1. B
解：A、开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，A不符合题意；
B、双孔插座一孔接火线，一孔接零线，两线相碰相当于直接把火线和零线接通，这是短路，会引起电流过大，“空气开关”会自动“跳闸”，B符合题意；
C、灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，C不符合题意；
D、插头插座接触不良，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，D不符合题意。
故答案为：B。
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
2. C
解：（1）灯座中的两个线头相碰；（3）电路中私自接入大功率的电炉，都可能造成家庭电路中的电流过大，故（1）（3）符合题意；（2）开关中的两个线头相碰，会使电路接通，不会使电流过大，故不合题意；（4）用户电源引线的绝缘皮破损，可能会造成漏电，但不会引起家庭电路中电流过大，故不合题意；综上所述C符合题意，
故答案为：C。
【分析】保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用。电路中电流过大的原因是：①短路；②电路中接入大功率的用电器.【来源：21·世纪·教育·网】
3. C
解：选用额定电流较大的保险丝，只有在家庭电路中电流过大时才熔断，但对于人体，不一定是保险，A不符合题意；在选择保险丝时应选择合适规格的，即保险丝的熔断电流少大于电路的最大电流，B不符合题意；选用适当规格的保险丝，才能够既不妨碍供电，又能起保险作用，C符合题意；铜丝电阻率小，熔点高，用期代替保险丝，不能在电流过大时自行熔断，切断电路，D不符合题意，
故答案为：C。
【分析】保险丝：是用电阻率大，熔点低的铅锑合金制成.它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用. ?
4. C
解：空气开关跳闸是因为通过的电流太大，超过承受的最大电流，电流大的具体情况有短路会总功率过大，ABD不符合题意，C符合题意。 故答案为：C. 【分析】家庭电路中电流过大是因为短路或过载，按键开关中导线接触，相当于电路接通。
5. B
解：①开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
②插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
③电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
④插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸。
故②③正确，
故答案为：B
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
6. C
解：电路的总功率较大时，电流也大，导线上有电阻，电线上也就有了电压，使用户家的电压低于正常值，就会出现电灯比往常的同一时间显得暗一些。故选C． 【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
7. C 解：A.根据P＝UI可得：I＝ ，家庭电路中的电压是一定的，U＝220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，A不符合题意；B.插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，B不符合题意。C.拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，C符合题意；D.如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，D不符合题意；21世纪教育网版权所有
故答案为：C
【分析】家庭电路中的电压是一定的，电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断.www-2-1-cnjy-com
8.D
解：A. 装修电路时不细心，使火线和零线直接接通，会形成短路，造成电路中电流过大，不合题意；B. 电线绝缘皮破损或老化，形成短路，会造成电路中电流过大，不合题意。C. 同时使用大功率的用电器，会造成电路中电流过大，不合题意；D. 天气热、气温高，使电线和用电器都非常干燥，这不会影响电路中的电流，符合题意；
故答案为：D.
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
9. C
解：根据生活常识知道，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是台灯的功率过大，A不符合题意；若插座处原来有短路，没插插头时，保险丝就会熔断，B不符合题意；因为台灯开关是断开的，当台灯插头插入插座时，室内电灯全部熄灭，说明台灯的插头处有短路，C符合题意；若灯座处短路，当插头插入插座后，由于台灯开关是断开的，整个电路应是断路，所以保险丝不会熔断，D不符合题意.
故答案为：C。
【分析】保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路.
二、填空题
10. 总功率过大
解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：（1）电路中发生短路故障；（2）电路中用电器的总功率过大，也会造成干路电流过大。 21·cn·jy·com
故答案为：总功率过大。
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
11. 功率过大；短路
解：家庭电路中，各用电器并联且同时使用时，可能因总功率过大造成电流过大，若导线和电压表并联，则会出现短路，短路时电流过大。 故答案为：功率过大；短路。 【分析】电路中总功率过大，电流过大，短路会造成总电流过大。
12. 大；低；电流；熔断
解：保险丝用电阻率较大、熔点较低的合金线制成，这样做是为了当电路中的电流过大时，保险丝能产生较多的热，便于保险丝迅速熔断，从而起到保护电路的作用。 故答案为：大；低；电流；熔断 【分析】保险丝是用熔点较低、电阻率较大的铅锑合金制成的，保险丝在电路中起保护电路的作用，防止电路电流过大而发生危险。
13.总功率过大；短路；短路
解：保险丝被熔断，原因是电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路；若是闭合灯开关才发生保险丝熔断，由于灯的功率不会是太大，则可能是卫生间里的电路有短路．故答案为：总功率过大；短路；短路．【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
14.插头；热
解：由生活常识可知，总功率过大时，一般是过一会儿保险丝才熔断，不会立即熔断。由刚刚把“热得快”的插头插入插座，电视机就立即停止工作，可以判断，最有可能是插头处有短路。保险丝是用电阻率大、熔点低的铅锑合金制成的，在电流过大时，产生较多的热量，可自行熔断，保护电路，故保险丝是利用电流的热效应工作的。
【分析】电路中电流过大的原因是：电路内存在短路；电路中总功率过大。
15.短路
解：若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸。?故答案为：短路。21cnjy.com
【分析】在电路中的火线和零线连接时，电路短路。
三、解答题
16. 左边鸟有触电的危险，右边鸟相对安全，因为左边鸟与灯泡并联，电路一旦接通其两端的电压为220 V，有触电危险；而右边鸟与导线并联，被导线短路，故相对安全．
【解析】【分析】触电的实质是当有一定大小的电流通过人体，就会引起人体触电.
17.解: 空气开关是保护电路的，即当电路中电流过大时，空气开关会自动跳闸，对电路或用电器有保护的作用；而漏电保护器在某种程度上是为了保护人，即当电路中漏电时，漏电保护器会迅速切断电路，即跳闸，对人起到保护的作用。
【解析】【分析】当电路中电流过大时，空气开关会自动跳闸；当电路中漏电时，漏电保护器会跳闸 .
