人教版物理八年级上册第四章 光现象第4节 光的折射 （课件）(共21张PPT)

(共21张PPT)
第四章　光现象
第4节　光的折射
第四章　光现象
第4节　光的折射

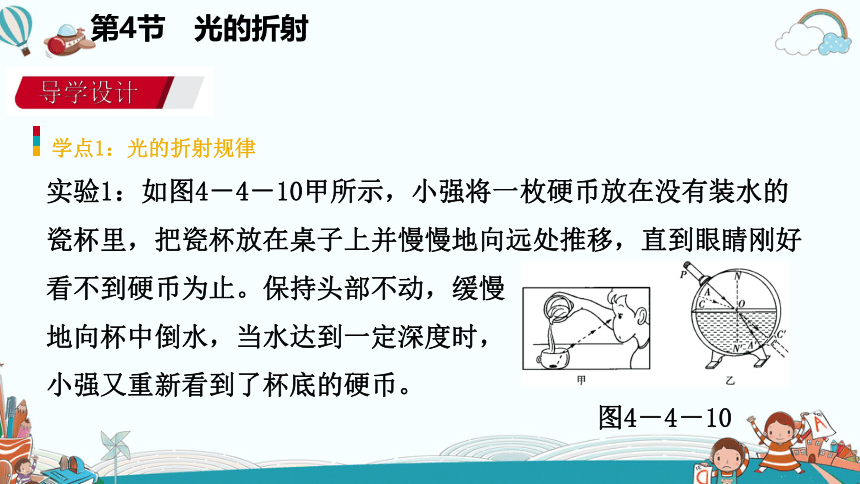

学点1：光的折射规律
第4节　光的折射

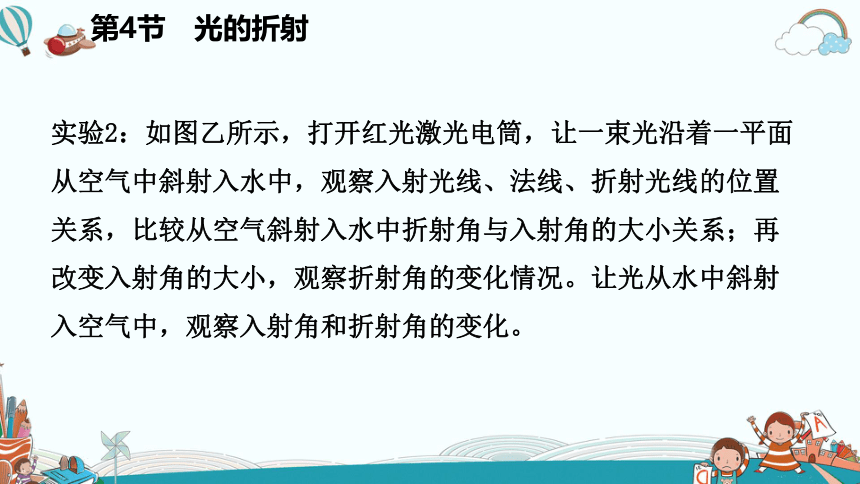

实验2：如图乙所示，打开红光激光电筒，让一束光沿着一平面从空气中斜射入水中，观察入射光线、法线、折射光线的位置关系，比较从空气斜射入水中折射角与入射角的大小关系；再改变入射角的大小，观察折射角的变化情况。让光从水中斜射入空气中，观察入射角和折射角的变化。
第4节　光的折射
思考：
问题1：小强重新看到了杯底的硬币，这说明光在传播时发生了______现象？
问题2：①光从空气斜射入水中时，折射光线向______方向偏折，折射角_______入射角。②折射角随入射角的增大(减小)而______ (减小)。③光发生折射时光路是______原理。
弯折
法线
小于
增大
可逆
第4节　光的折射

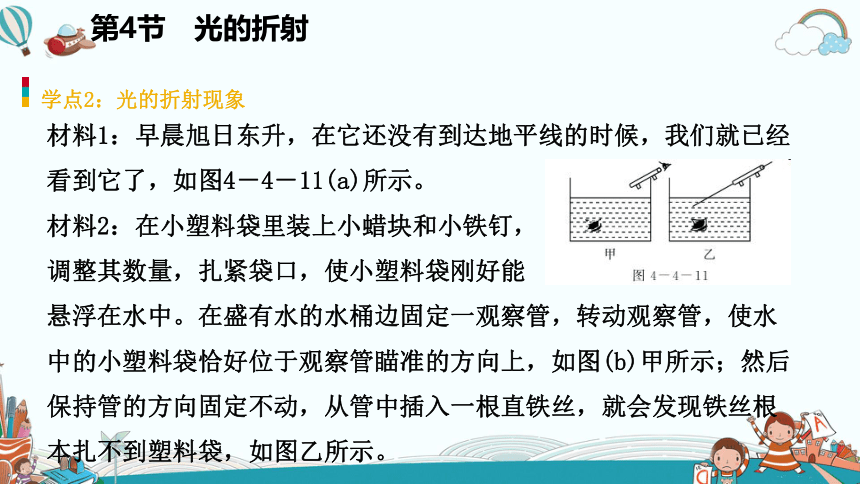

学点2：光的折射现象
第4节　光的折射
思考：

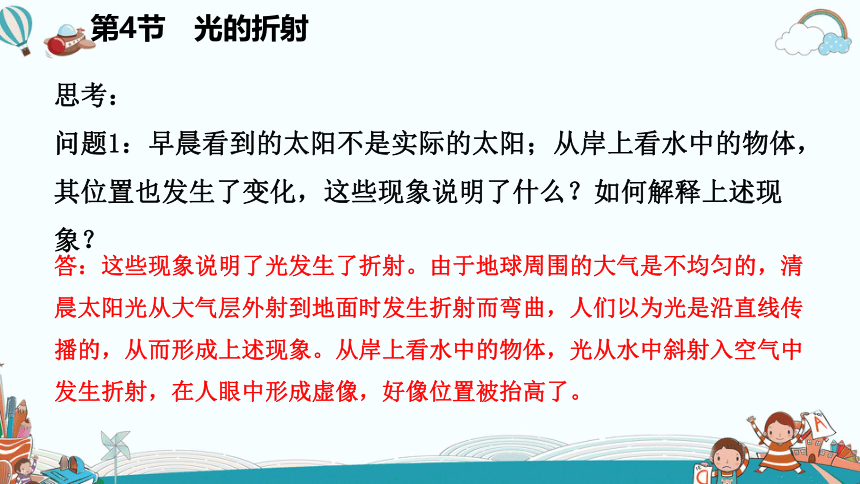

问题1：早晨看到的太阳不是实际的太阳；从岸上看水中的物体，其位置也发生了变化，这些现象说明了什么？如何解释上述现象？
答：这些现象说明了光发生了折射。由于地球周围的大气是不均匀的，清晨太阳光从大气层外射到地面时发生折射而弯曲，人们以为光是沿直线传播的，从而形成上述现象。从岸上看水中的物体，光从水中斜射入空气中发生折射，在人眼中形成虚像，好像位置被抬高了。
第4节　光的折射
答：水面折枝、钢笔错位等。

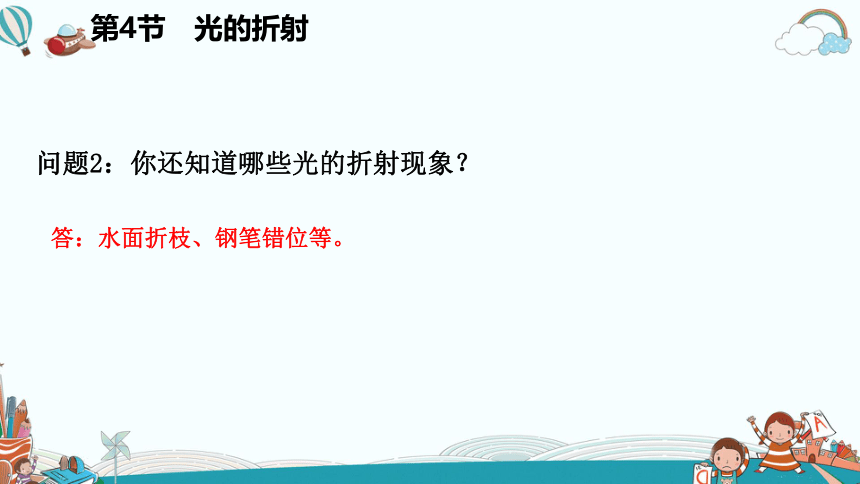

问题2：你还知道哪些光的折射现象？
第4节　光的折射

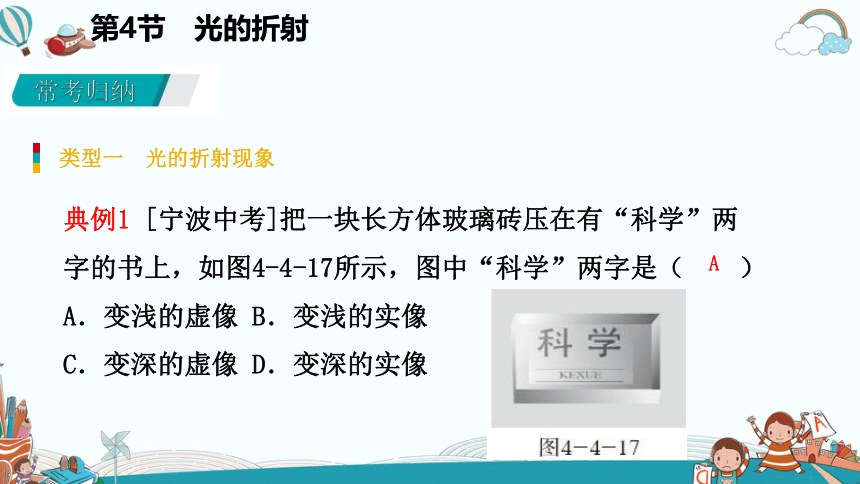

类型一　光的折射现象
A
第4节　光的折射
类型二　光的折射规律的探究
第4节　光的折射
第4节　光的折射
表中数据说明：
（1）当光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而________；当入射角达到________时，反射能量达到100%，就发生了全反射现象。
（2）根据光路可逆原理，当光从空气斜射向玻璃时，折射角________（选填“大于”“等于”或“小于”）入射角。
增大
41.8°
小于
第4节　光的折射
[名师讲评]对于光的折射规律的探究，涉及的考点主要有设计实验步骤、分析实验数据、得出实验结论。
第4节　光的折射
类型三　光的折射作图
第4节　光的折射
[名师讲评]光的折射作图两注意：一是要明确光的传播方向，即光是由空气斜射入其他介质还是由其他介质斜射入空气；二是记住光的折射规律的核心点，即无论光是由空气斜射入其他介质中还是由其他介质斜射入空气中，空气中的角总是大角。
第4节　光的折射
类型四　光的反射、折射的综合考查
D
第4节　光的折射
第4节　光的折射
1．生活处处是物理。看看我们身边的美丽风光，下列描述情景属于光的折射的是(　　)
A．广场上的雕塑在水池中的倒影
B．人们在运动场上奔跑时的影子
C．阳光穿过树叶洒落在地上的光斑
D．我们看到湖水中欢快游动的鱼儿
D
第4节　光的折射
2．一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是(　　)
图16－1
C
第4节　光的折射
3．如图16－2所示，在“探究光的折射规律”的实验中，小米同学将呈现折射光线的活动纸板向后折，发现在纸板上看不到折射光线，就此现象可以说明(　 　)
A．当纸板向后折时，折射光线消失了
B．折射光线与入射光线分居在法线两侧
C．光发生折射时，光路是可逆的
D．折射光线、入射光线和法线在同一平面内
D
图16－2
第4节　光的折射
4．如图16－3所示为光线从空气斜射入水中的光路图，则折射光线是________，入射角是________，反射角是________，折射角是________。
OB
图16－3
②
③
⑥
