13.5 怎样认识和测量电压

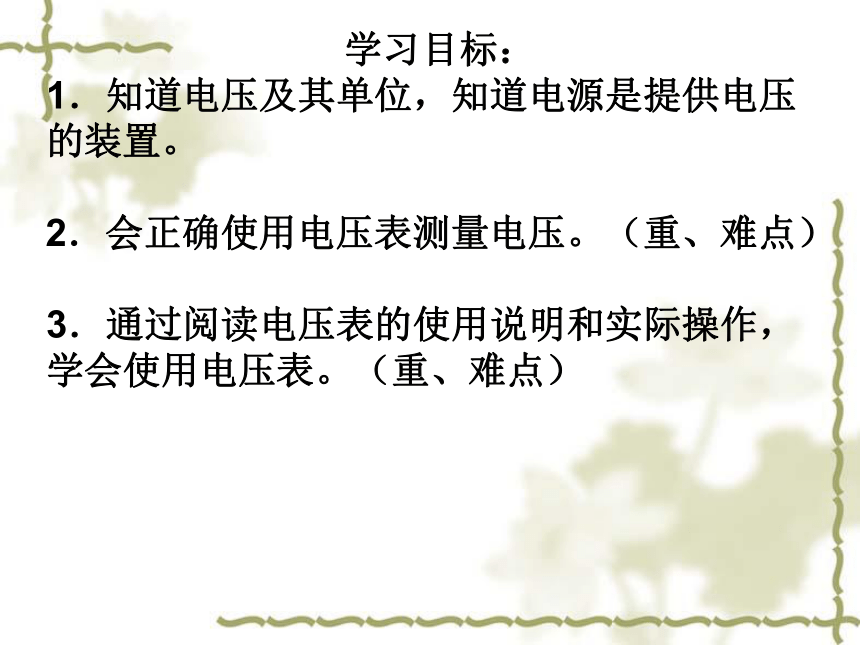

学习目标：
1．知道电压及其单位，知道电源是提供电压的装置。
2．会正确使用电压表测量电压。（重、难点）
3．通过阅读电压表的使用说明和实际操作，学会使用电压表。（重、难点）
一、认识电源与电压

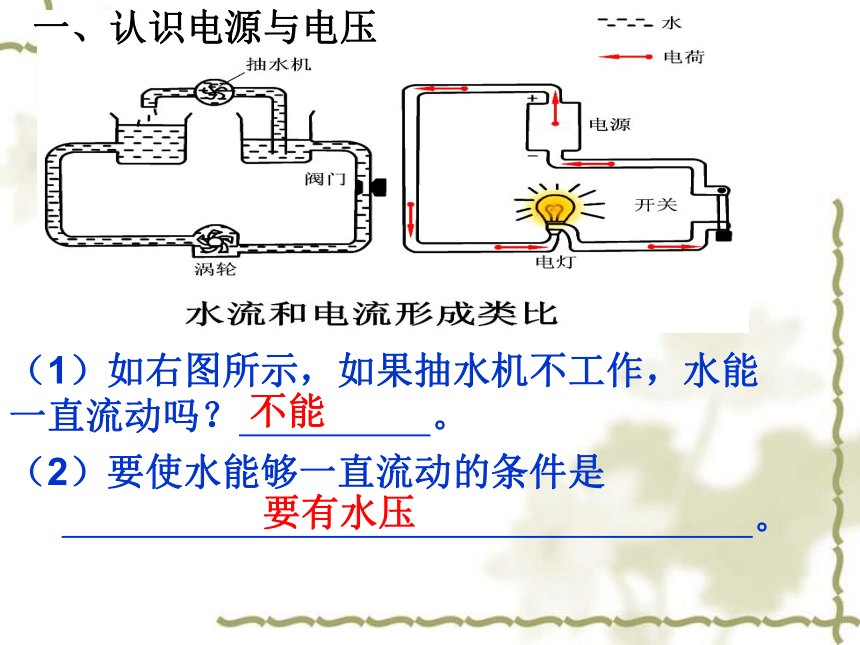

（1）如右图所示，如果抽水机不工作，水能一直流动吗？ 。
（2）要使水能够一直流动的条件是
。
不能
要有水压
(4) 抽水机目的是使水管两端形成水压，电源的目的是使电路两端形成 。
3）如图中的电源相当于水流中的 ，开关相当于 ，电灯相当于 。
抽水机
阀门
涡轮
电压

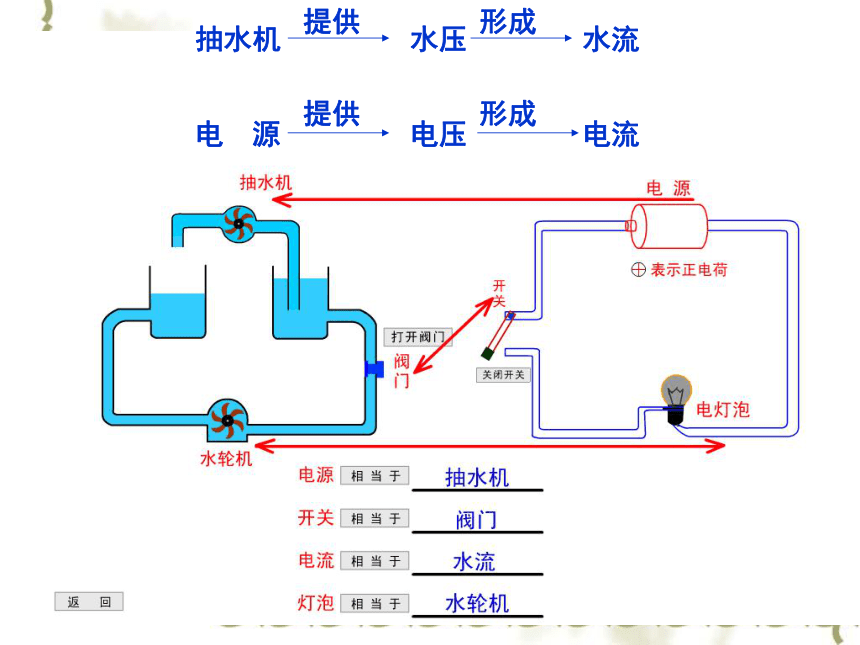

电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成

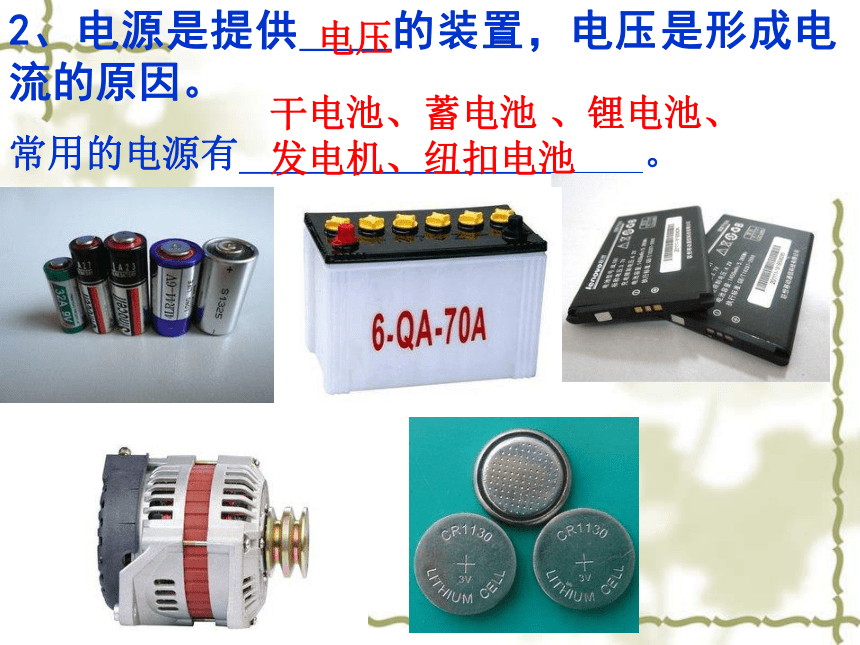

2、电源是提供 的装置，电压是形成电流的原因。
电压
常用的电源有 。
干电池、蓄电池 、锂电池、
发电机、纽扣电池

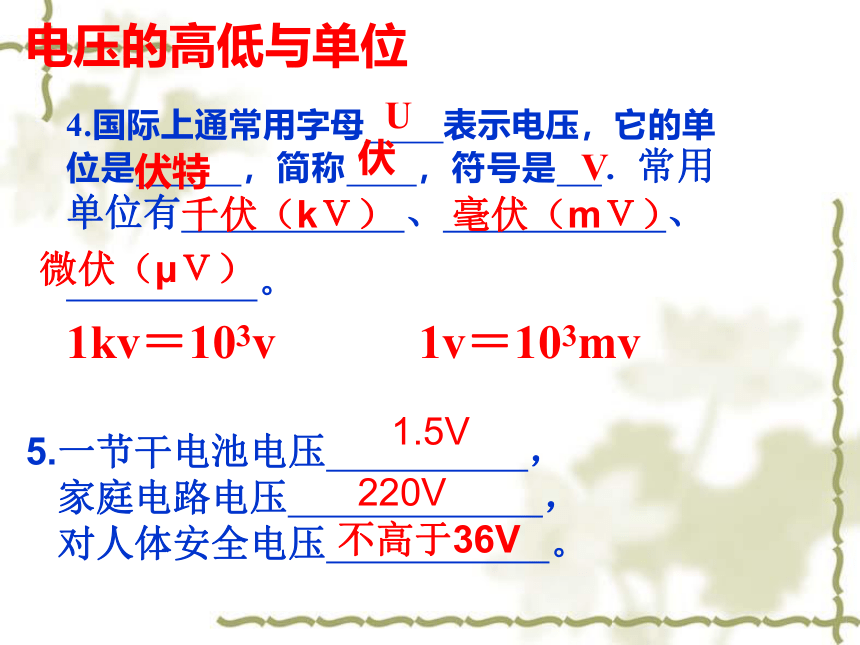

电压的高低与单位
4.国际上通常用字母 　表示电压，它的单位是　　　，简称　　，符号是 　．常用单位有 、 、
。
U
伏特
伏
V
千伏（kＶ）
毫伏（mＶ）
微伏（μＶ）
5.一节干电池电压 ，
家庭电路电压 ，
对人体安全电压 。
1.5V
220V
不高于36V
1kv＝103v
1v＝103mv
怎样才会知道用电器两端的电压是多少呢？
要用仪器进行测量。测量电压的仪器叫电压表。
二、怎样测量电压
活动1

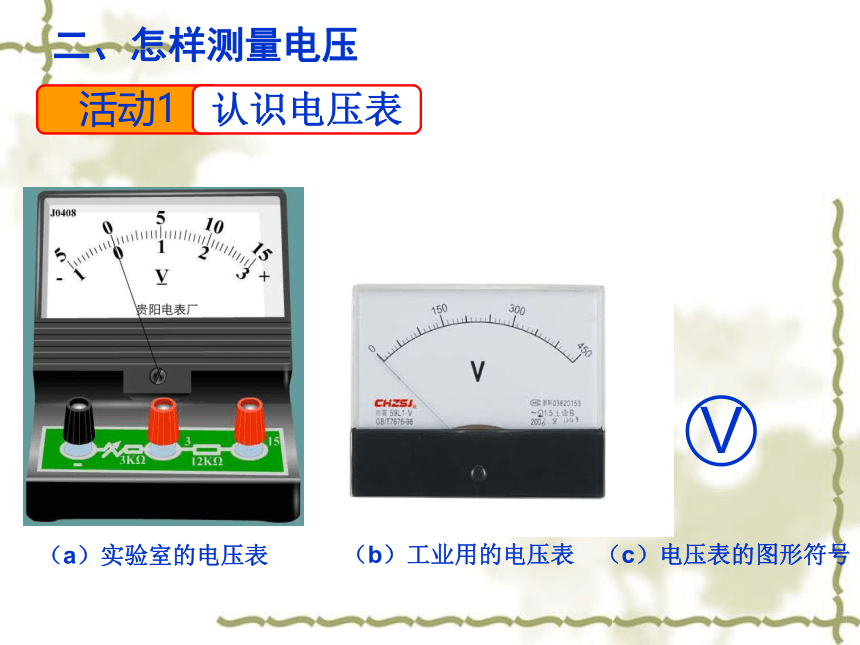

认识电压表
V
（a）实验室的电压表
（b）工业用的电压表
（c）电压表的图形符号
②实验室中常用的电压表如图所示，它有 个接线柱，____个量程。
3
2
①电压表的符号 。
V
3、如果把标有“－”的接线柱和标有“15”的接线柱接到电路中，表示选用
量程；电压表的分度值为 ；
0～ 15V
2、如果把标有“－”的接线柱和标有“3”的接线柱接到电路中，表示选
用 量程；电压表的分度值为 ；
0.5V
0.1V
0~3V
2
0
5
10
15
0
1
3
3
15
V
电压表的示数为
1.9V
电压表的读数方法
2
0
5
10
15
0
1
3
3
15
V
电压表的示数为
13.5V
[练习读数]
15
3
—
6.5V
[练习读数]
15
3
—
2.5V
[练习读数]
15
3
—
3.5V
[练习读数]
15
3
—
1.3V
[练习读数]
15
3
—
1.5V
7.5V
电压表的内部特点：内部电阻很大，可看成断路。
2、电压表的使用规则：
①看指针是否指在“0”上，如有偏差，先 。
②电压表必须 联在被测电路两端。
③要让电流从电压表 接线柱流入，从电压表 的 接线柱流出。
④被测电压不能超过电压表的 。在不能估计被测电压大小时，要用 的方法选量程。
⑤可以直接接在电源的正、负两极间，所测的电压就是电源电压。
“+”
量程
试触
校零
并
“-”
练习使用电压表
活动2
用电压表测干电池的电压
三、电压表用法小结
一校零，二并联，
三正进负出，
四试触选择，
五读数，
六可直接接电源
