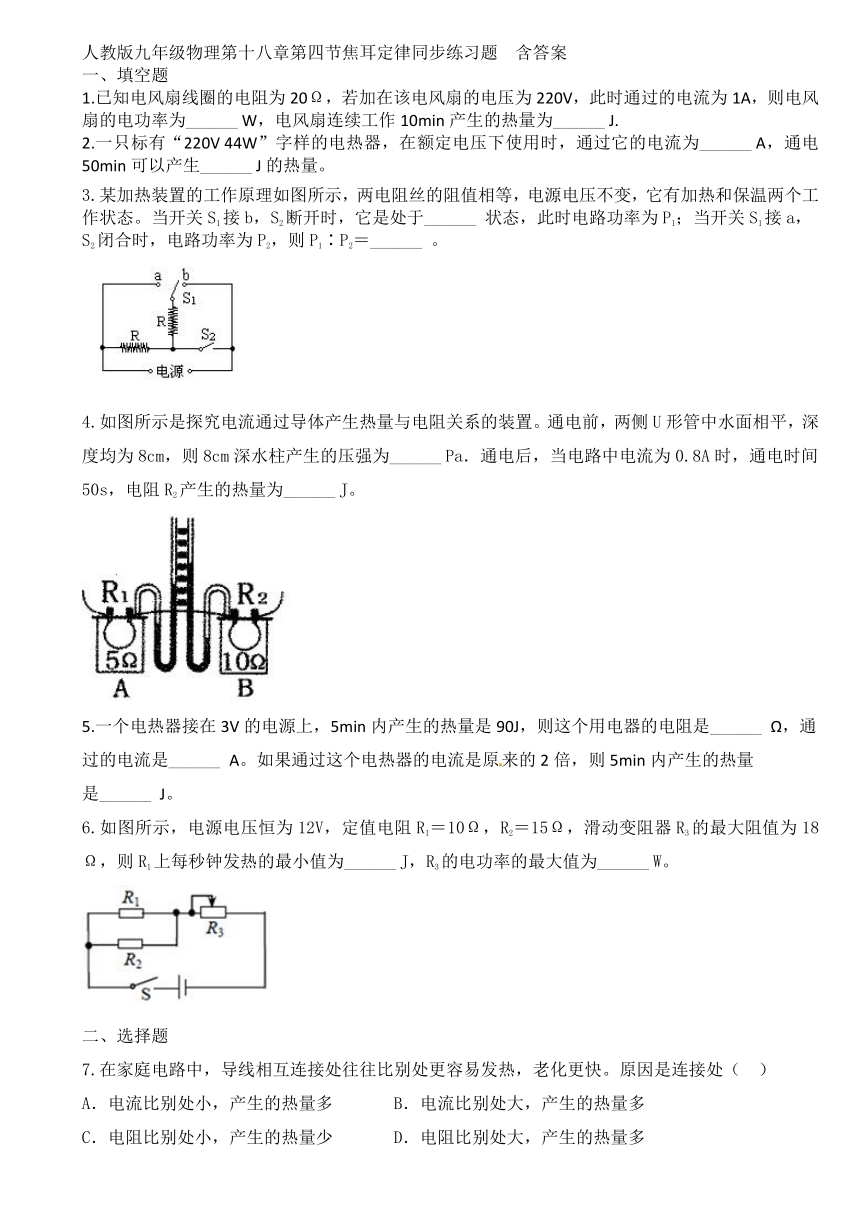

填空题
1.已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为______ W，电风扇连续工作10min产生的热量为______ J.
2.一只标有“220V 44W”字样的电热器，在额定电压下使用时，通过它的电流为______ A，通电50min可以产生______ J的热量。
3.某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于______ 状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝______ 。




4.如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为______ Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为______ J。

5.一个电热器接在3V的电源上，5min内产生的热量是90J，则这个用电器的电阻是______ Ω，通过的电流是______ A。如果通过这个电热器的电流是原来的2倍，则5min内产生的热量
是______ J。
6.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为______ J，R3的电功率的最大值为______ W。

二、选择题
7.在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快。原因是连接处（ ）
A．电流比别处小，产生的热量多 B．电流比别处大，产生的热量多
C．电阻比别处小，产生的热量少 D．电阻比别处大，产生的热量多

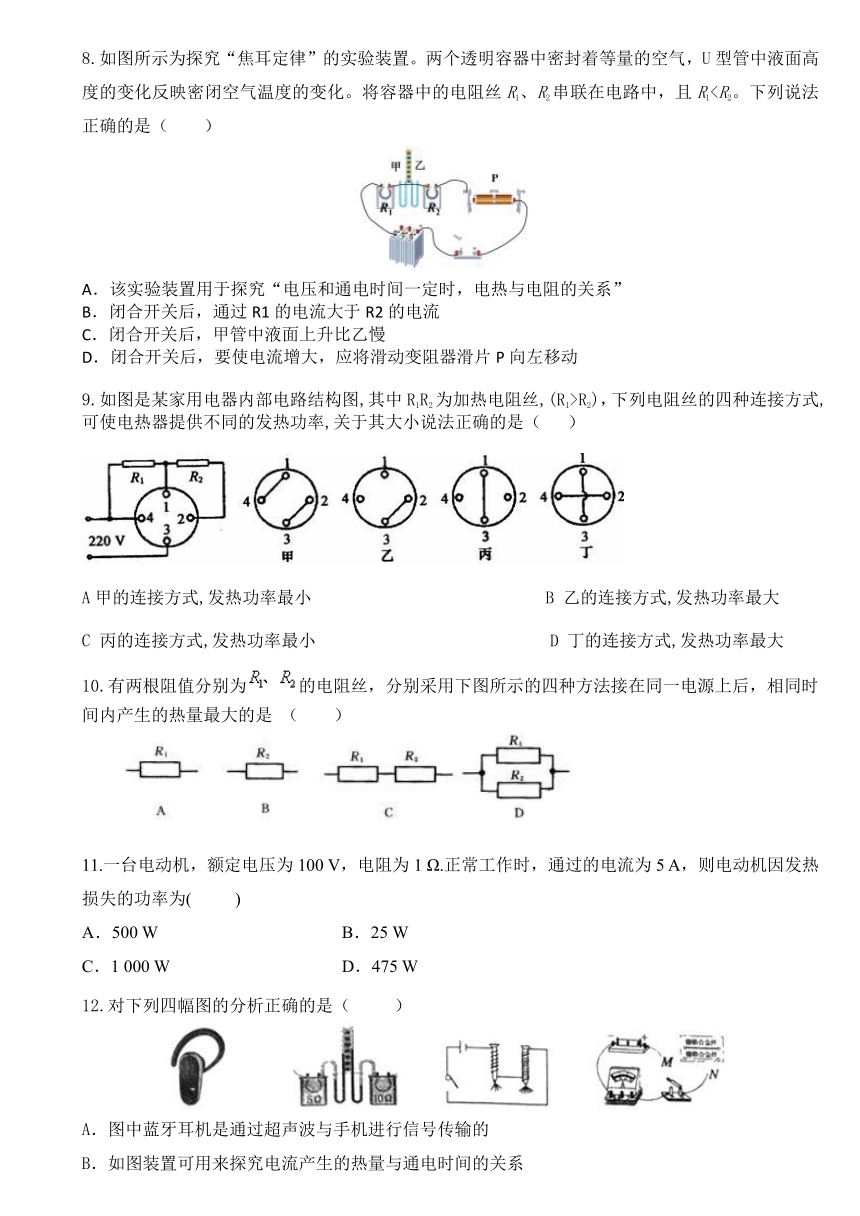

8.如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
9.如图是某家用电器内部电路结构图,其中R1R2为加热电阻丝,(R1>R2)，下列电阻丝的四种连接方式,可使电热器提供不同的发热功率,关于其大小说法正确的是（ ）

A甲的连接方式,发热功率最小????????????? B 乙的连接方式,发热功率最大
C 丙的连接方式,发热功率最小????????????? D 丁的连接方式,发热功率最大??
10.有两根阻值分别为的电阻丝，分别采用下图所示的四种方法接在同一电源上后，相同时间内产生的热量最大的是 （ ）





11.一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为(　 　)
A．500 W B．25 W
C．1 000 W D．475 W
12.对下列四幅图的分析正确的是（　 　）

A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
13.通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，电流为，则在时间t内产生的热量为(　 　)
A．4Q B．2Q C. D.
14.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（ 　）

A．60J B．36J C．30J D．6J
15.工人师傅在改装电炉时，为了使电功率减小到原来的一半，下列措施中可行的是：??( )
A．截去一半电炉丝????????????????? B．串联一条相同的电炉丝；
C．并联一条相同的电炉丝??????????? D．把连接电炉和电源的导线长度增加一倍。
16.有一内阻为4.4 Ω的电解槽和一盏标有“110 V　60 W”的灯泡串联后接在电压为220 V的直流电路两端，灯泡正常发光，则( 　　)
A．电解槽消耗的电功率为120 W
B．电解槽消耗的电功率为60 W
C．电解槽的发热功率为60 W
D．电路消耗的总功率为60 W
三、画图题
17.如图所示的电路中，有带风叶的小电动机一只，电热丝一段，开关两只（S1、S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电路．要求：只闭合开关S1时吹冷风；只闭合S2时既无冷风又不发热；同时闭合S1、S2时吹热风．请用笔画线做导线按要求将图中的元件连接起来.（连线不能交叉）??????

实验探究题
18.用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。





(1)实验中通过观察________________来比较电流产生的热量的多少。
(2)为了便于比较两种电阻丝通过电流后产生热量的多少，
甲、乙两瓶中要装入________________的同种液体。
(3)为达到实验目的，选用的两电阻丝的阻值不能________。
(4)实验结论是_________________________________________。
(5)该实验装置还可以研究通电时间一定时导体产生的热量与________的关系。
19.小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．
（1）实验中煤油吸热的多少是通过　　来反映的（选填“温度计示数”或“加热时间”）．
（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容　　水的比热容．（选填“大于”或“小于”）．
（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是　　．
（4）该实验中用到的研究物理问题的法是　　．




20.某一电饭锅，内部电路如图所示。R1是加热电阻，R2是限流电阻，R2阻值为484Ω，煮饭时，接通电源(220V)、闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合。S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。问：(1)若接通电源后没有闭合开关S1，那么电饭锅能将饭煮熟吗?为什么?
(2)在一个标准大气压下若用这种电饭锅烧水，则开关S1的自动断电功能不起作用，这是为什么?
(3)在加热情况下，电饭锅消耗的电功率是1000W，求R1的阻值。
(4)在保温情况下，电饭锅消耗的电功率是多少？




21.电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220 V电压时，通过电动机线圈的电流为50 A。问：
(1)每分钟该电动机消耗的电能是多少？
(2)已知电流通过导体产生的热量为Q＝I2Rt(其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间)，若该电动机线圈的电阻是0.4 Ω，则线圈每分钟产生多少热量？
(3)这台电动机每分钟所做的机械功是多少？











答案
1.220 1.2×104
2. 0.2；1.32×105
3.保温 1:4
4.800 320
5. 30；0.1；360
6. 0.9；6
7-16.D C D D B B C D B B
17.略
18.（1）两支温度计示数的变化 （2）质量相等、初温相同 （3）相同 （4）在电流、通电时间一定时，电阻越大，产生的热量越多 （5） 电流
19.温度计示数 小于 在电流和通电时间相同时，导体电阻越大产生的热量越多 控制变量法
20?(1)不能，因为当锅内温度达到80℃时，S2自动断开，电饭锅进入保温状态。
(2)因为在一个标准大气压下，水的沸点是100℃，达不到103℃，所以S1不会自动断
开。? (3) 48.4Ω?? (4)90.9W
21.（1） 6.6×105 J （2） 6.0×104 J （3） 6.0×105J
