人教版物理选修3-2第四章 电磁感应3 楞次定律 （课件 共16张）

(共16张PPT)
4.3 楞次定律
电流计左偏 螺线管中电流(俯视) 逆时针
电流计右偏 螺线管中电流(俯视) 顺时针

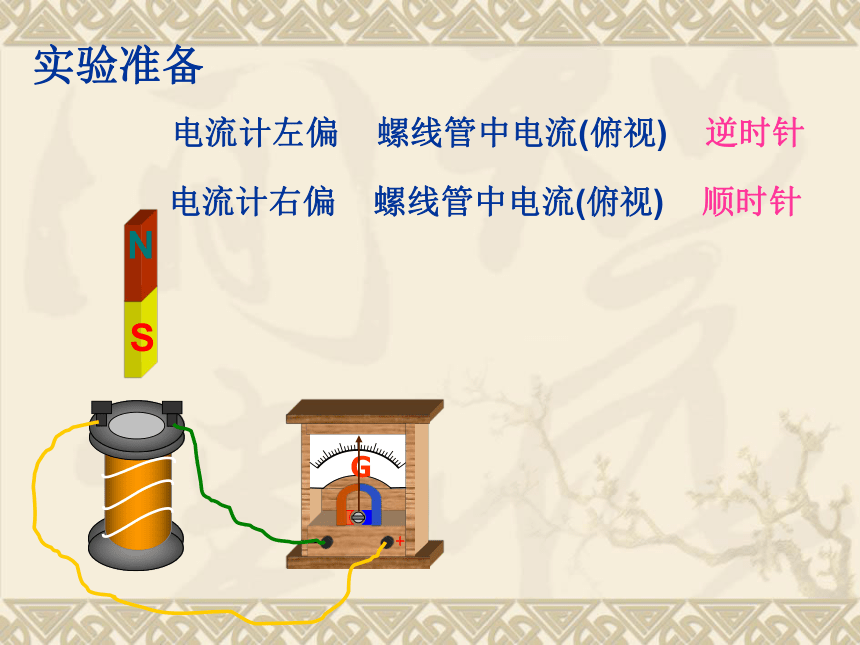

实验准备
N
向下
减小
顺时针
向下
向上
向上
减小
顺时针
逆时针
向下
向上
增加
向下
增加
逆时针
向上

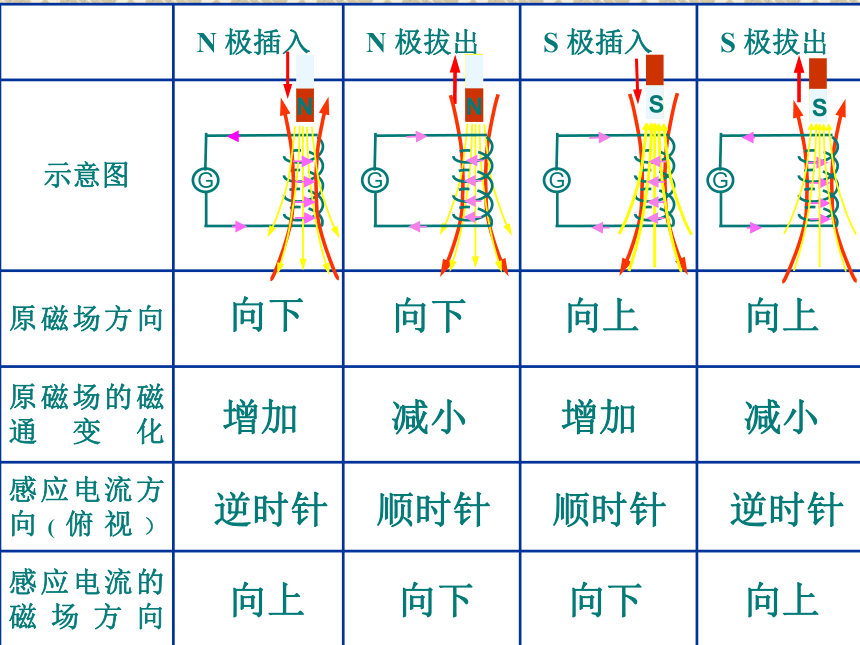

N 极插入 N 极拔出 S 极插入 S 极拔出
示意图
原磁场方向
原磁场的磁通变化


感应电流方向(俯视）
感应电流的磁场方向

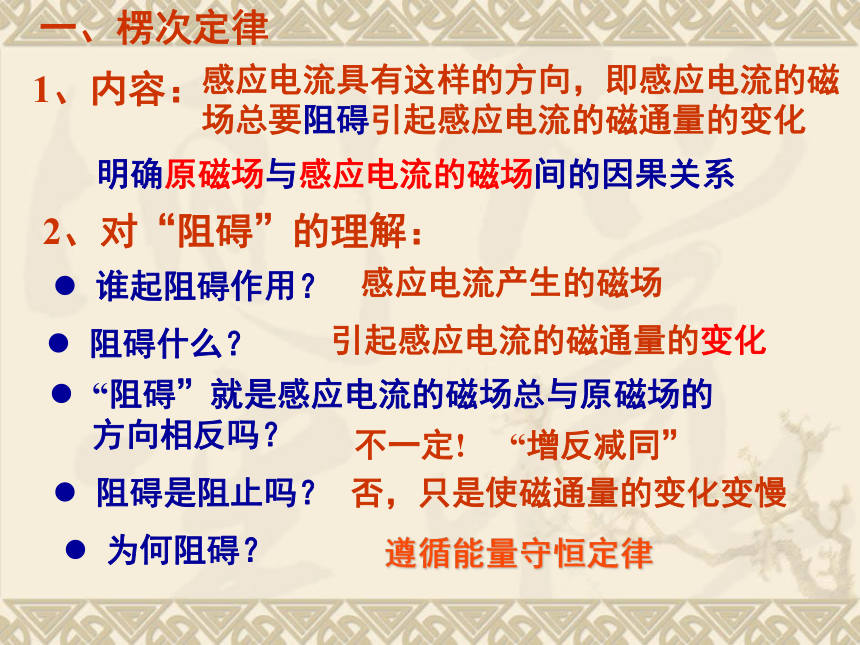

一、楞次定律
感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化
1、内容：
2、对“阻碍”的理解：
明确原磁场与感应电流的磁场间的因果关系
谁起阻碍作用？
阻碍什么？
阻碍是阻止吗？
“阻碍”就是感应电流的磁场总与原磁场的方向相反吗？
感应电流产生的磁场
引起感应电流的磁通量的变化
“增反减同”
否，只是使磁通量的变化变慢
不一定!
为何阻碍？
遵循能量守恒定律

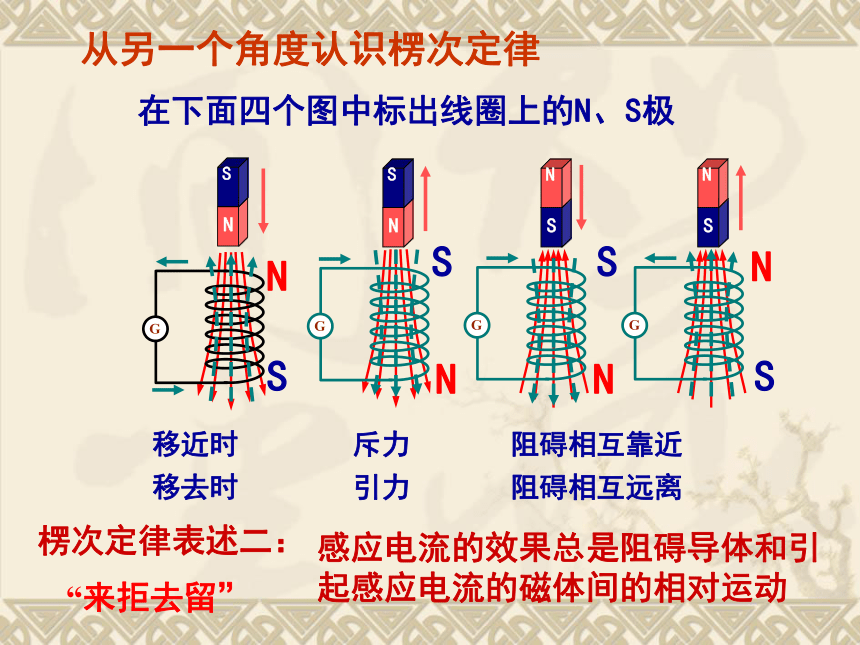

从另一个角度认识楞次定律
在下面四个图中标出线圈上的N、S极
N
S
N
N
N
S
S
S
移近时
斥力
阻碍相互靠近
移去时
引力
阻碍相互远离
感应电流的效果总是阻碍导体和引起感应电流的磁体间的相对运动
楞次定律表述二：
“来拒去留”

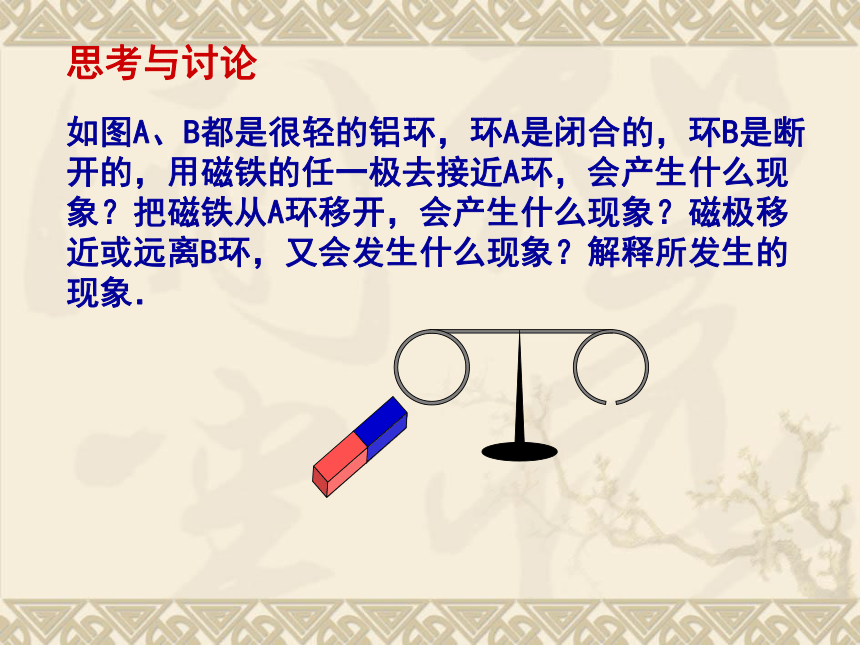

思考与讨论
如图A、B都是很轻的铝环，环A是闭合的，环B是断开的，用磁铁的任一极去接近A环，会产生什么现象？把磁铁从A环移开，会产生什么现象？磁极移近或远离B环，又会发生什么现象？解释所发生的现象．
练习：

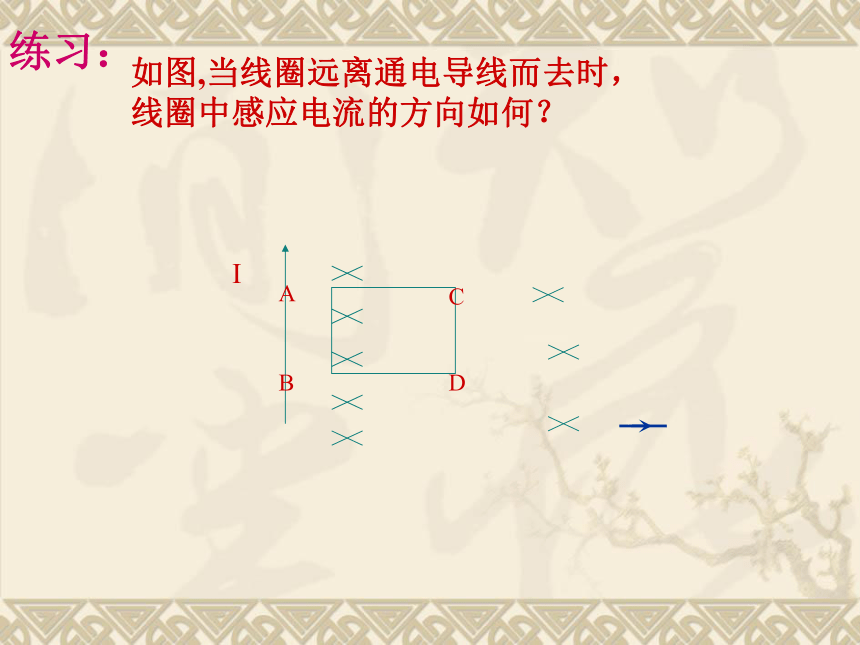

如图,当线圈远离通电导线而去时，线圈中感应电流的方向如何？
练习：
向里
减少
向里
A-C-D-B
（一）、 运用楞次定律判定感应电流方向的步骤
1、明确穿过闭合回路的原磁场方向
2、判断穿过闭合回路的磁通量如何变化
3、由楞次定律确定感应电流的磁场方向
4、利用安培定则确定感应电流的方向
远离
原磁场方向
穿过回路磁通量的变化
感应电流磁场方向
感应电流方向
（二）右手定则
1．判定方法：伸开右手，让大拇指跟其余四指垂直，并且都跟手掌在同一平面内，让磁感线从手心垂直进入，大拇指指向导体运动的方向，其余四指所指的方向就是感应电流的方向。
2．适用范围：适用于闭合电路一部分导线切割磁感线产生感应电流的情况。
（三）楞次定律与右手定则的比较
1、楞次定律可适用于由磁通量变化引起感应电流的各种情况，而右手定则只适用于一部分导体在磁场中做切割磁感线运动的情况，导线不动时不能应用，因此右手定则可以看作楞次定律的特殊情况。
2、在判断由导体切割磁感线产生的感应电流时右手定则与楞次定律是等效的，而右手定则比楞次定律更方便。

1、如图所示，当条形磁铁突然向闭合铜环运动时，铜环里产生的感应电流的方向怎样？铜环运动情况怎样？
课堂训练
向左
增加
向右
顺时针
铜环向右运动
研究对象：铜环
原磁场
方向
穿过回路磁通量的变化
感应电流磁场方向
感应电流方向
向外
增加
向里
D—C
课堂训练
2、如图，导线AB和CD互相平行，试确定在闭合和断开开关S时导线CD中感应电流的方向。
研究对象：
上边的闭合回路
原磁场
方向
穿过回路磁通量的变化
感应电流磁场方向
感应电流方向
3、如图，在水平光滑的两根金属导轨上放置两根导体棒AB、CD，当条形磁铁插入与拔出时导体棒如何运动？（不考虑导体棒间的磁场力）
A
B
C
D
插入时：
AB、CD相向运动
拔出时：
AB、CD相互远离
课堂训练
A
课堂训练
小结 判断感应电流的方向：
?楞次定律是普遍适用的
?导体切割磁感线时用右手定则方便
?磁铁和线圈作相对运动时用“来拒去留”方便
如何判定感应电流的方向
楞次定律
相对运动
增反减同
来阻去留
磁通量变化
能量守恒
