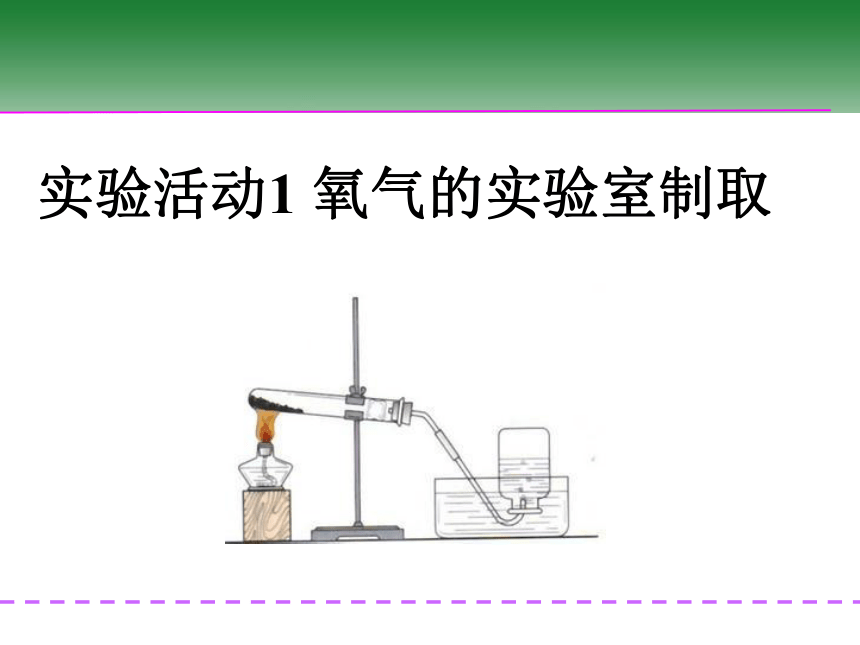

实验活动1 氧气的实验室制取

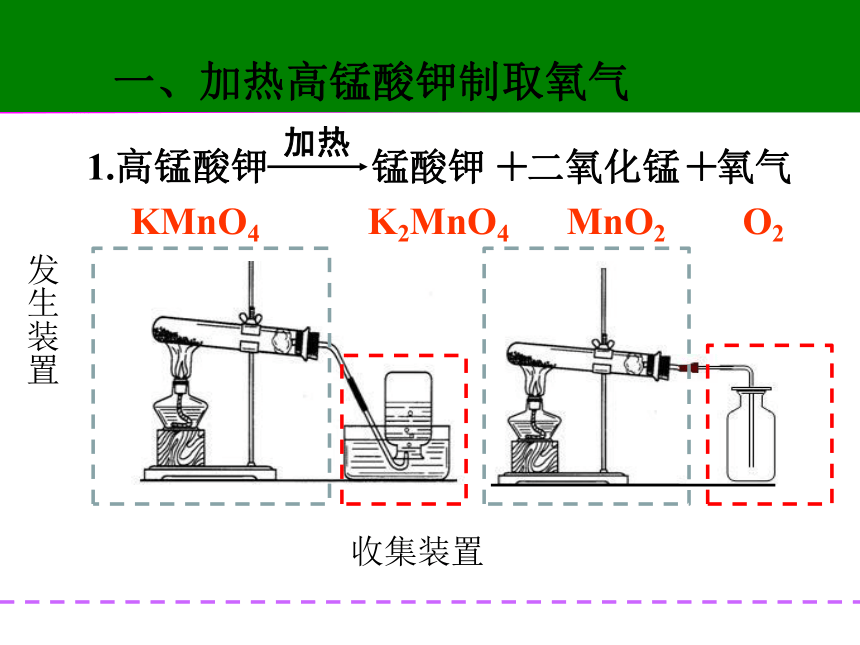

一、加热高锰酸钾制取氧气
1.高锰酸钾
加热
KMnO4
锰酸钾
＋
二氧化锰
＋
氧气
K2MnO4 MnO2 O2
发生装置
收集装置
1.反应物的状态
2.反应的条件

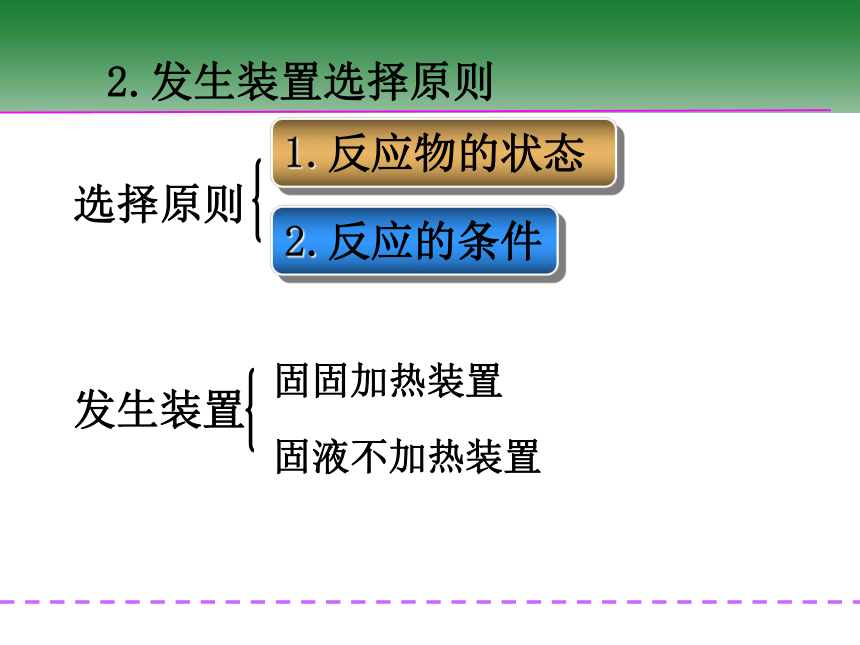

2.发生装置选择原则
选择原则
发生装置

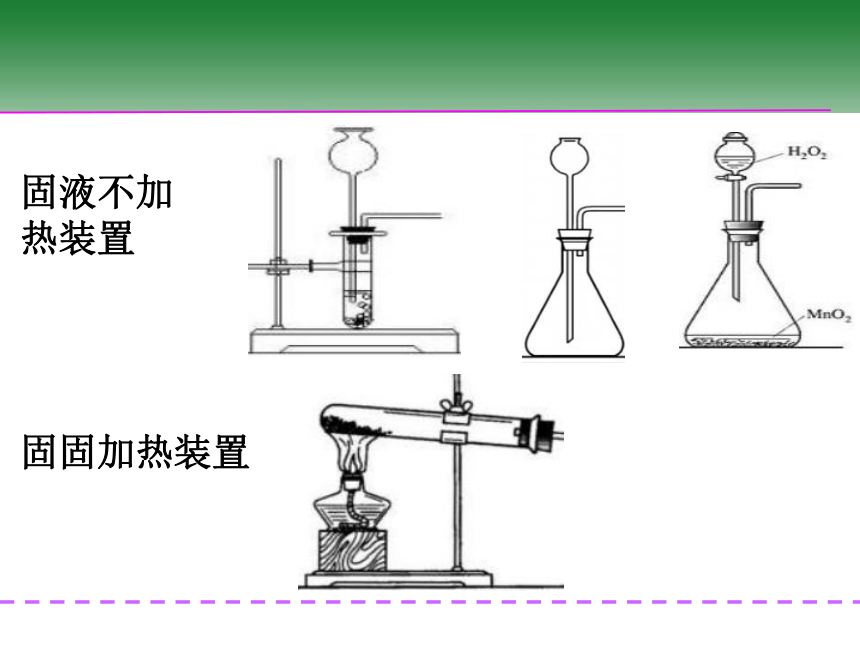

固固加热装置
固液不加热装置
固固加热装置
固液不加热装置

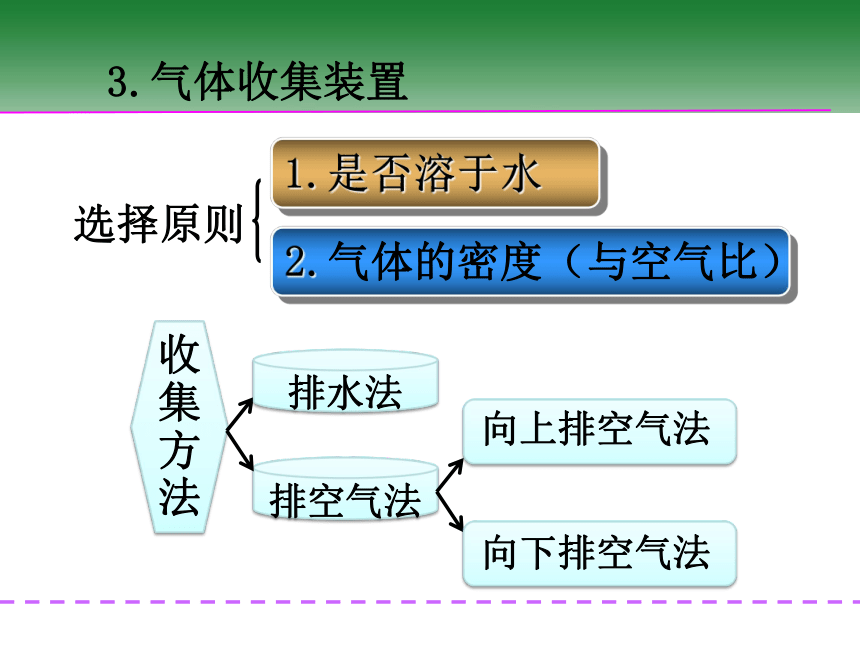

3.气体收集装置
1.是否溶于水
2.气体的密度（与空气比）
选择原则
收集方法
排空气法
排水法
向上排空气法
向下排空气法
气体收集
密度比空气大，不与空气反应
密度比空气小，不与空气反应
难溶于水，
不与水反应
收集到的气体干燥但不纯净
收集到的气体纯净但不干燥

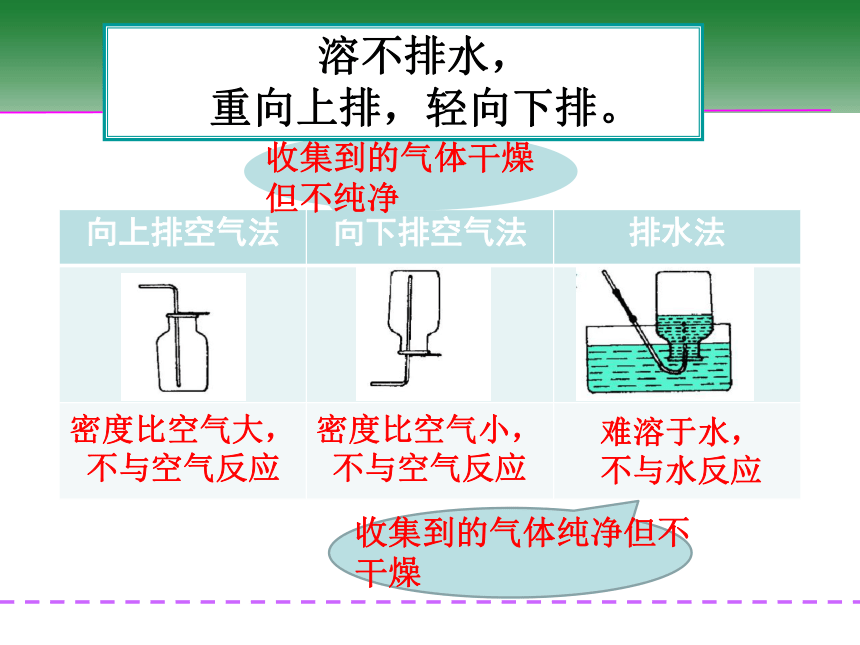

溶不排水，
重向上排，轻向下排。
向上排空气法 向下排空气法 排水法


A__________B_________
C__________D_________
E___________F_________
试 管
铁架台
酒精灯
导 管
集气瓶
水槽

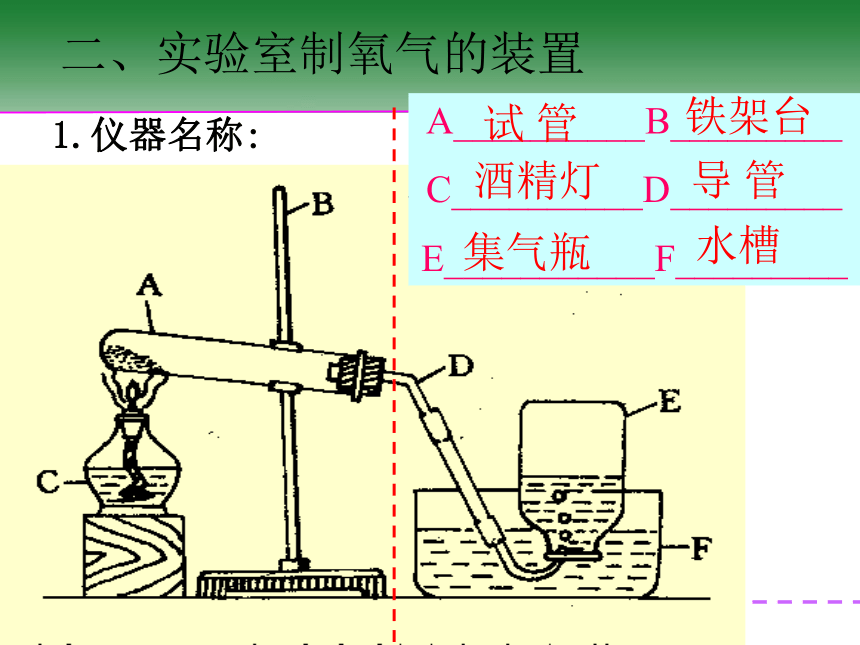

二、实验室制氧气的装置
1.仪器名称:
(1).查
(2).装
(3).定
(4).点
(5).收
(7).熄
(6).离
检查装置的气密性
把药品平铺或斜铺在试管的底部， 塞紧带导管的塞子。
将试管固定在铁架台上
点燃酒精灯
收集气体
将导管从水中撤离
熄灭酒精灯
2.操作步骤
⑶. 固定试管 组装仪器
铁夹夹在试管中上部(或距试管口1/3处)
在试管口放一团棉花
导管稍微露出橡皮塞
试管口略向下倾斜
⑸. 收集氧气
当导管口气泡连续且均匀地冒出时才开始收集
正放
在桌面
⑹. 把导管移出水面
⑺. 熄灭酒精灯
6.操作步骤
防止水倒流到试管中，使试管炸裂。
4.验满方法
⑴排水法：当集气瓶口有大气泡冒出时,说明集气瓶已收集满氧气。
⑵向上排空气法：把带火星的木条靠近集气瓶口，若带火星的木条复燃，则集气瓶已收集满氧气。
5.氧气的检验方法
如何检验收集到的是氧气？
☆将一支带火星的木条伸入集气瓶中,若带火星的木条复燃,则证明是氧气。
若制取的氧气不纯，可能的原因？
①用排水法收集时，未等气泡连续、均匀冒出时就开始收集
③用向上排空气法收集时，没有将导管伸入集气瓶底部
②用排水法收集时，集气瓶未装满水
过氧化氢(H2O2) 氧气(O2) + 水(H2O)
二氧化锰
二、用过氧化氢溶液制取氧气
　　1．实验室制取氧气时，装药品的大试管口应 （ ）
　　A．朝下 　B．朝上
　　C．略向下倾斜 　D．略向上倾斜
　　2．实验室采用排水法收集氧气时，需将导气管伸入盛满水的集气瓶，这个操作应在（ ）
A．加热固体药品前
B．与加热固体药品同时
C．开始有气泡放出时
D．气泡连续并均匀放出时
Ｃ
Ｄ
课堂练习
　　3．某同学设计了4种制氧气的方案：
　①用氯酸钾和二氧化锰共热；
　②使高锰酸钾受热；
　③用高锰酸钾和氯酸钾共热；
　④使二氧化锰受热.判断这四种方
法（ ）
　A．全正确? 　B．全不正确????
　　C．①②③正确? D．只有①②正确
Ｃ
