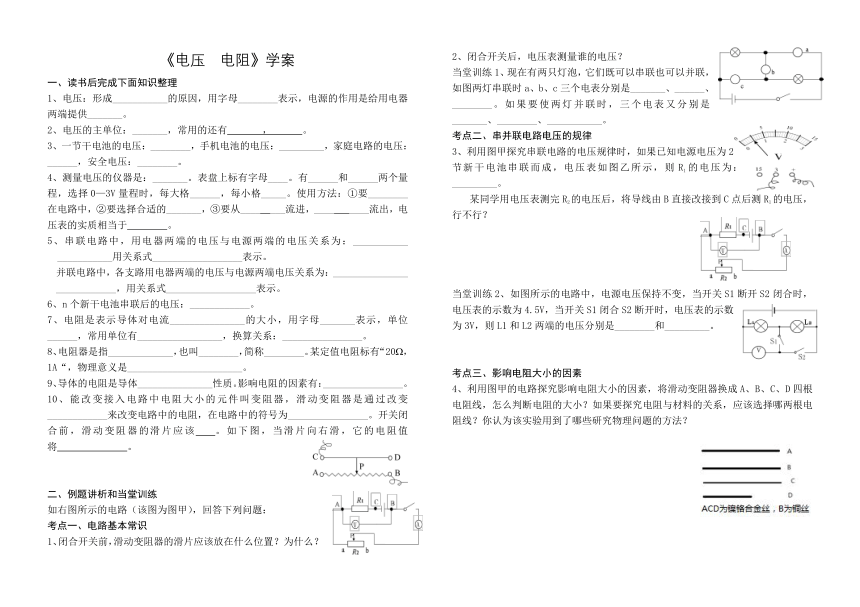

《电压 电阻》学案
一、读书后完成下面知识整理
1、电压：形成___________的原因，用字母________表示，电源的作用是给用电器两端提供_______。
2、电压的主单位：_______，常用的还有 ， 。
3、一节干电池的电压：________，手机电池的电压：_________，家庭电路的电压：______，安全电压：________。
4、测量电压的仪器是：_______。表盘上标有字母____。有______和______两个量程，选择0—3V量程时，每大格______，每小格_____。使用方法：①要________在电路中，②要选择合适的_______，③要从____ ___流进，____ ____流出，电压表的实质相当于 。
5、串联电路中，用电器两端的电压与电源两端的电压关系为：___________ ___________用关系式__________________表示。
并联电路中，各支路用电器两端的电压与电源两端电压关系为：_______________
____________，用关系式__________________表示。
6、n个新干电池串联后的电压：____________。
7、电阻是表示导体对电流_______________的大小，用字母_______表示，单位______，常用单位有_________________，换算关系：________________。
8、电阻器是指_____________，也叫________，简称________。某定值电阻标有“20(，1A“，物理意义是_______________________。
9、导体的电阻是导体_______________性质。影响电阻的因素有：________________。
10、能改变接入电路中电阻大小的元件叫变阻器，滑动变阻器是通过改变____________来改变电路中的电阻，在电路中的符号为________________。开关闭合前，滑动变阻器的滑片应该 。如下图，当滑片向右滑，它的电阻值将 。
二、例题讲析和当堂训练
如右图所示的电路（该图为图甲），回答下列问题：
考点一、电路基本常识
1、闭合开关前，滑动变阻器的滑片应该放在什么位置？为什么？
2、闭合开关后，电压表测量谁的电压？
当堂训练1、现在有两只灯泡，它们既可以串联也可以并联，如图两灯串联时a、b、c三个电表分别是_______、______、________。如果要使两灯并联时，三个电表又分别是_______、________、___________。
考点二、串并联电路电压的规律
3、利用图甲探究串联电路的电压规律时，如果已知电源电压为2节新干电池串联而成，电压表如图乙所示，则R1的电压为：_________。
某同学用电压表测完R2的电压后，将导线由B直接改接到C点后测R1的电压，行不行？
当堂训练2、如图所示的电路中，电源电压保持不变，当开关S1断开S2闭合时，电压表的示数为4.5V，当开关S1闭合S2断开时，电压表的示数为3V，则L1和L2两端的电压分别是________和_________。
考点三、影响电阻大小的因素
4、利用图甲的电路探究影响电阻大小的因素，将滑动变阻器换成A、B、C、D四根电阻线，怎么判断电阻的大小？如果要探究电阻与材料的关系，应该选择哪两根电阻线？你认为该实验用到了哪些研究物理问题的方法？
考点四、电路故障分析
5、在实验中，闭合开关后，电压表的指针位置如图1、2、3所示，分别是什么原因造成的？
6、将图甲中电流表和电压表互换位置，会出现什么情况？
7、图甲中，闭合开关后，电流表没有示数电压表有示数，且接近电源电压，是什么原因造成的？
如果电流表有示数，电压表没有示数，又是什么原因造成的？
当堂训练3：在下图的电路中，当开关S闭合后，小灯泡L不亮，电流表无示数，用电压表测量，发现Uab=0，Ubc=6V，Uda=6V，则故障可能是（ ）
A．小灯泡灯丝断了 B.小灯泡没拧紧
C.开关处有断路 D.电流表损坏
考点五、动态电路
8、图甲中闭合开关后，将滑片P向b端滑动，电流表和电压表示数如何变化？
三、课堂训练
1、在如图所示的电路中，V1、V2是电压表，电阻R1、R2的连接方式是________联，电压表V1测的是电阻_______两端的电压。
2、图为滑动变阻器串联在电路中的结构示意图，当滑片P向右移动时，连入电路的电阻变小的是（ ）
3、图示是研究串联电路电压关系时，用电压表测量电阻R1（上左）两端电压的实物图，这个电路中有两处错误。⑴请在错处画上X，并用笔画线在图上改正过来。
⑵按照改正后的实物图在空白处画出电路图。
