地形图的判读

(共23张PPT)

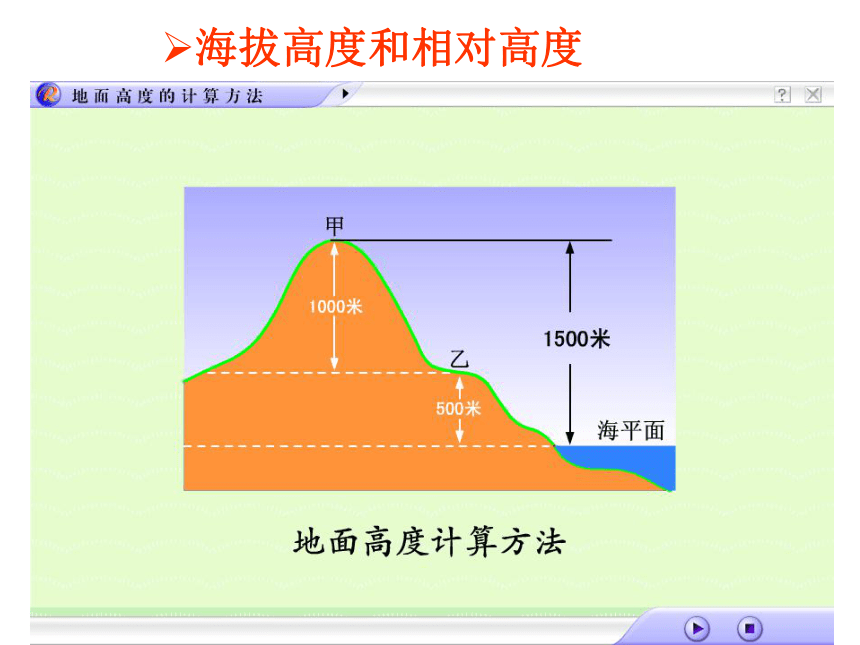

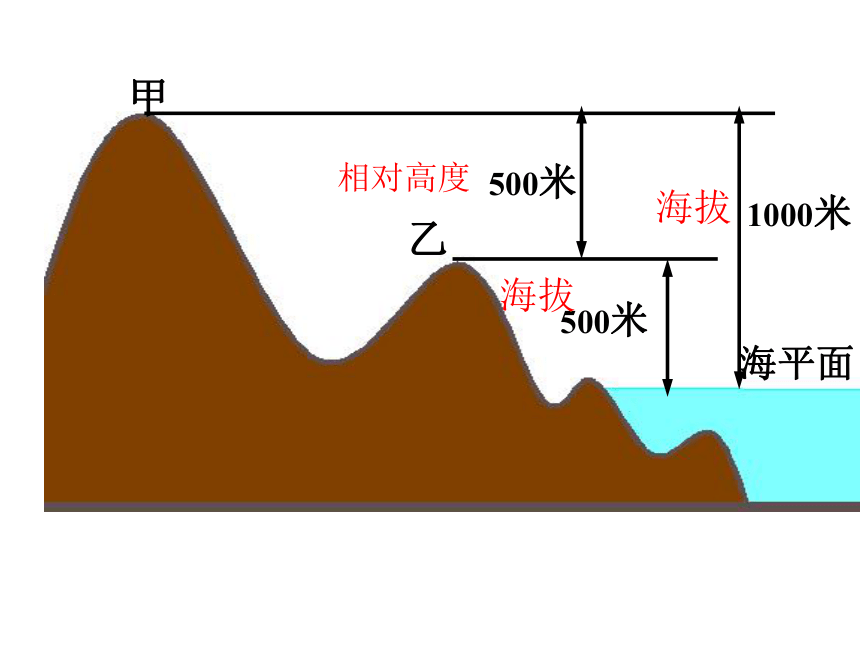

海拔高度和相对高度
海平面
1000米
500米
500米
甲
乙
海拔
相对高度
海拔

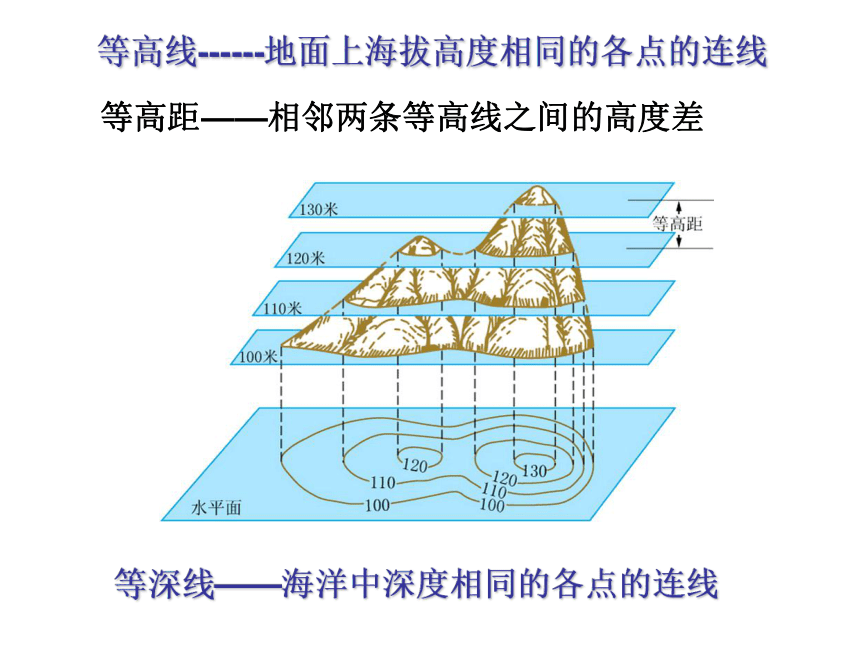

等高距——相邻两条等高线之间的高度差
等深线——海洋中深度相同的各点的连线
等高线------地面上海拔高度相同的各点的连线

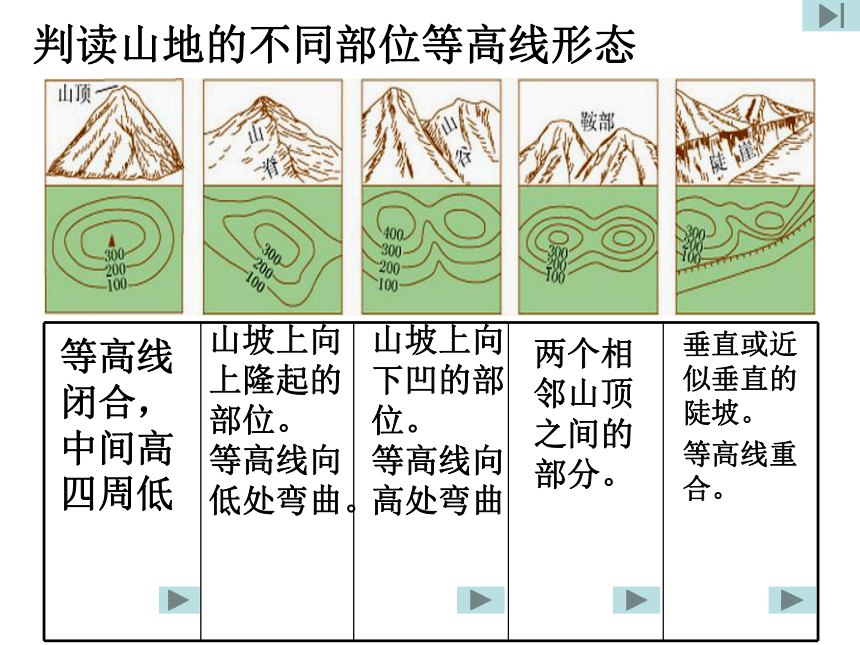

判读山地的不同部位等高线形态

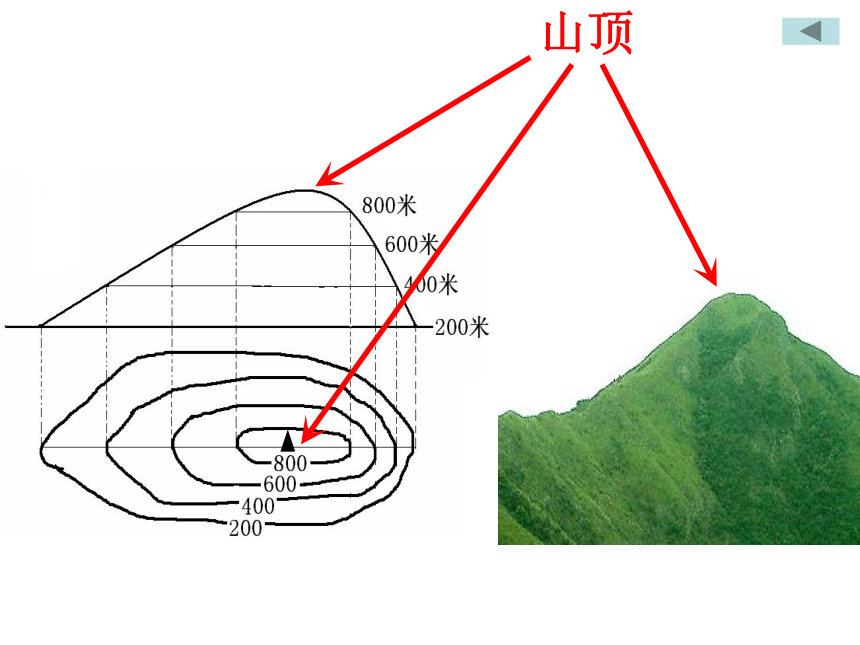

等高线闭合，中间高四周低
山坡上向上隆起的部位。
等高线向低处弯曲。
山坡上向下凹的部位。
等高线向高处弯曲

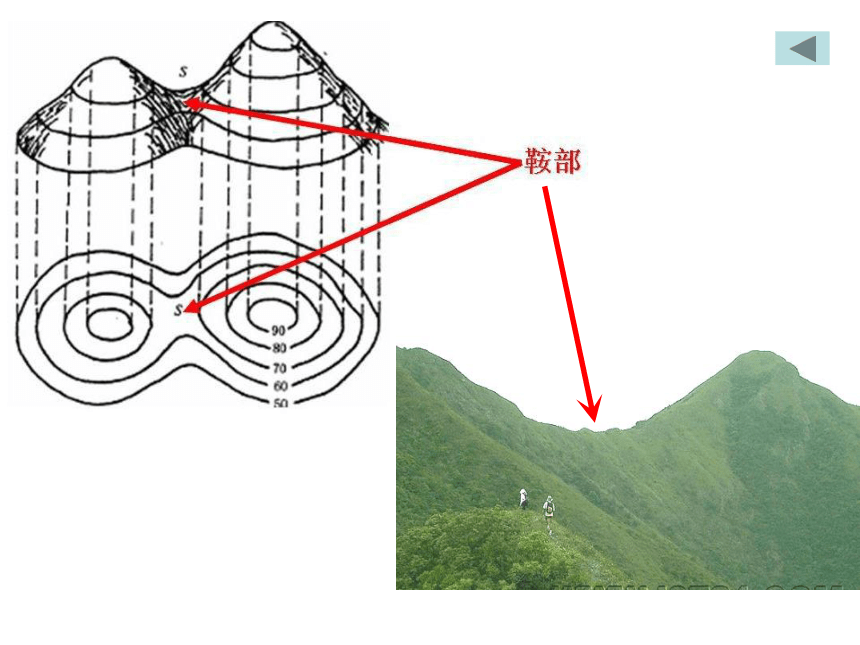

两个相邻山顶之间的部分。
垂直或近似垂直的陡坡。
等高线重合。
山顶

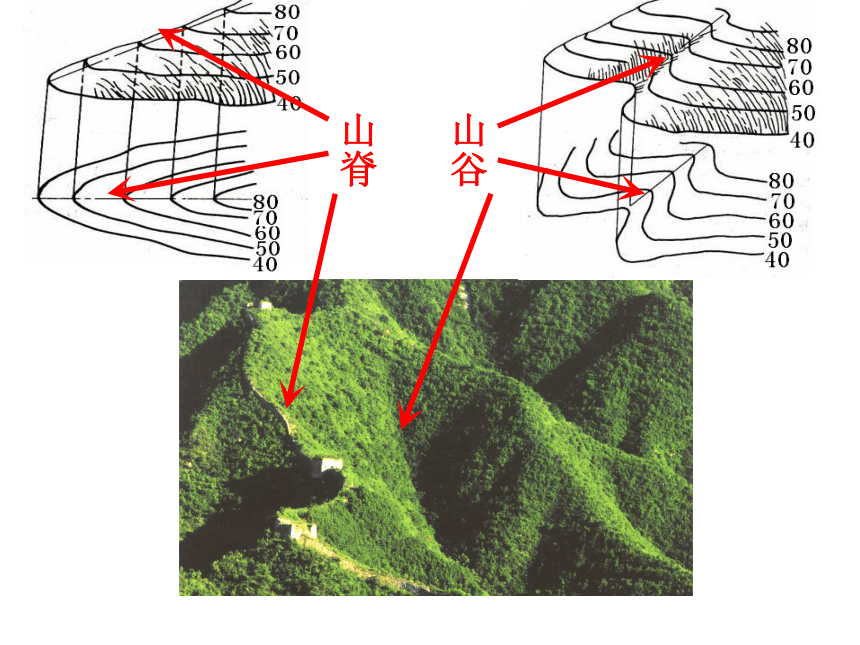

山脊
山谷

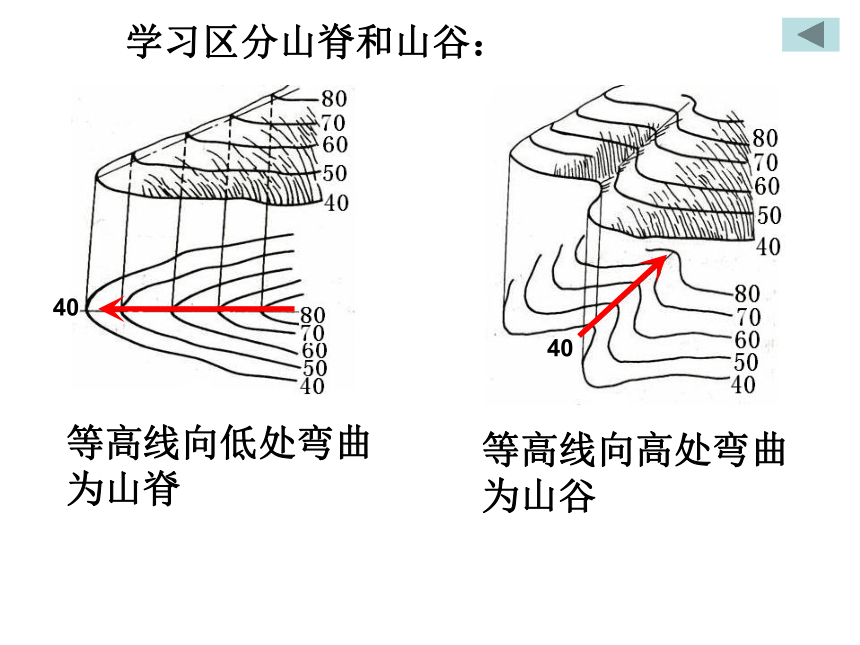

学习区分山脊和山谷：
40
40
等高线向低处弯曲为山脊
等高线向高处弯曲为山谷
陡崖
密集坡陡
稀疏坡缓
高凸是谷
低凸是脊
顶间是鞍
重叠是崖
2、小明和班上的同学去爬山。请你帮他们分析一下，应该从哪一条线路上山较为安全？为什么？
B
A
龟蒙顶
1、坡度越陡等高线越______:多条等高线重合则为____;等高线凸向高处为_____,等高线凸向低处为______;等高线数值由外向内逐渐变大为________,等高线数值由外向内逐渐变小为________.
测试题
1、在不同的等高线之间，涂上不同的颜色，我们就得到 地形图。
2.填表格：
地形 平原 高原、山地、丘陵 海洋 雪线以上
高度 （ ）米一下 （ ）米以上 低于海平面 （ ）米以上
颜色 （ ）色 黄色或褐色 （ ）色 （ ）色或（ ）色
500
蓝
5000
紫
白
200
绿
分层设色
第一步：在剖面线上找出它与等高线的交点
第二步：由每一个点向下做垂线，在高度表上找到相应的点
第三步：将各点用平滑曲线连接。
地形剖面图可以直观地表示地面上沿某一方向地形的起伏状况。
要点回顾:
1地面某个地点高出海平面的垂直距离，称为 。
2坡陡的地方，等高线 ；坡缓的地方，等高线 。
3判断：
4、分层设色地形图上，平原一般用 （颜色）表示。
5、最能直观反映地面起伏状况的是：
A等高线地形图 B分层设色地形图 C地形剖面图
海拔
密集
稀疏
山脊
山谷
陡崖
山顶
鞍部
绿色
C
通过这节课的学习你有什么收获？
