图解法求正午太阳高度（14张幻灯片）

课件14张PPT。图解法

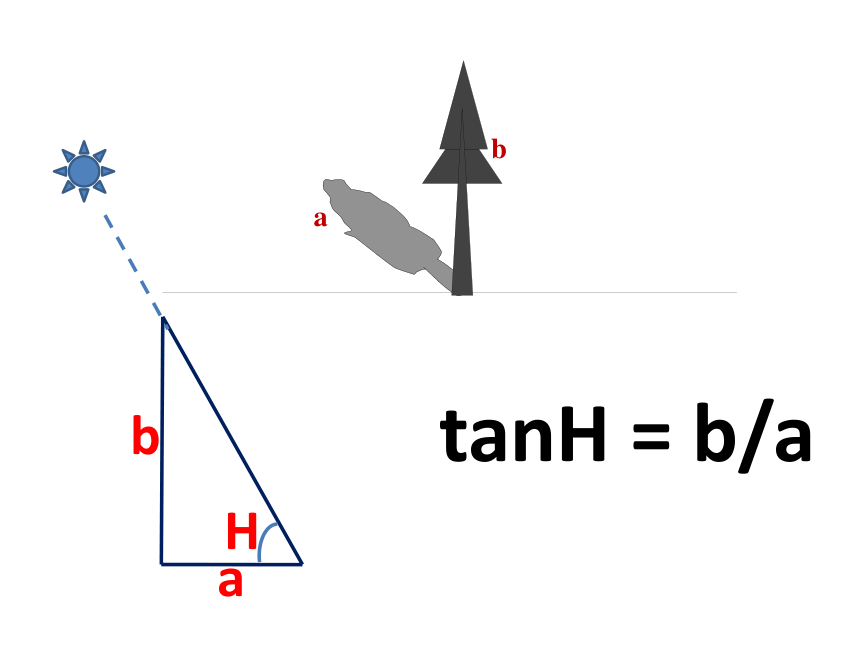

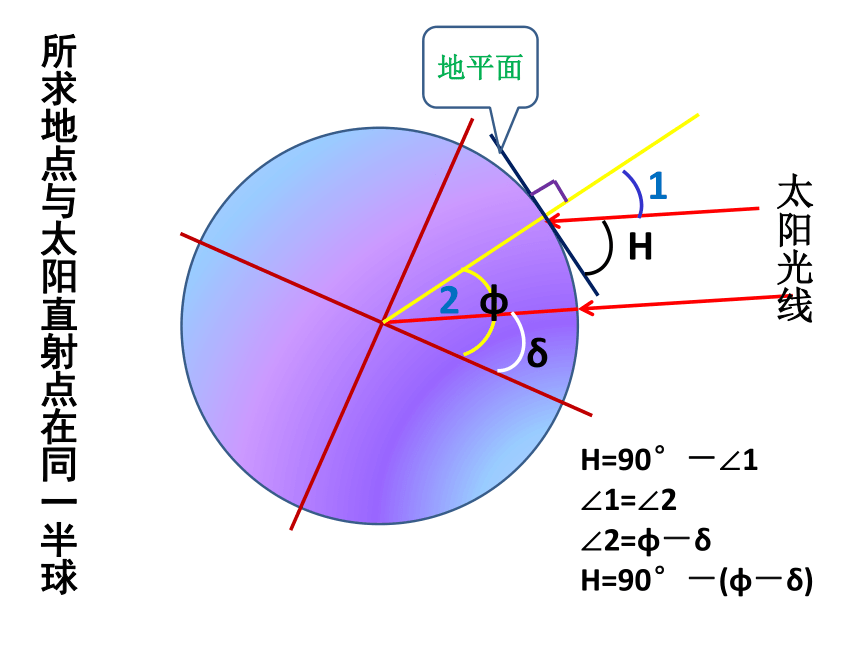

求正午太阳高度tanH = b/a所求地点与太阳直射点在同一半球H=90°－∠1
∠1=∠2
∠2=φ－δ
H=90°－(φ－δ)

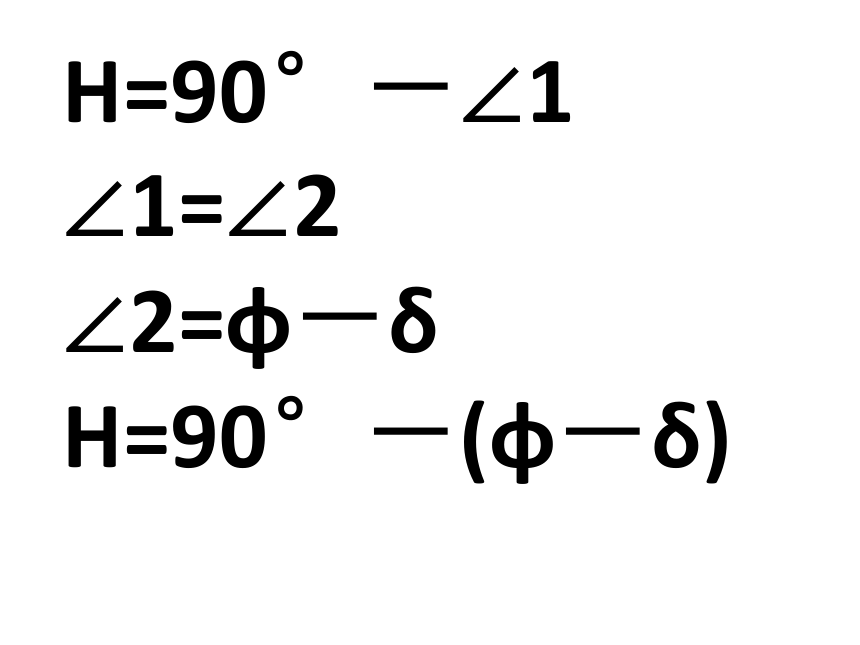

所求地点与太阳直射点在同一半球H=90°－∠1
∠1=∠2
∠2=φ－δ
H=90°－(φ－δ)

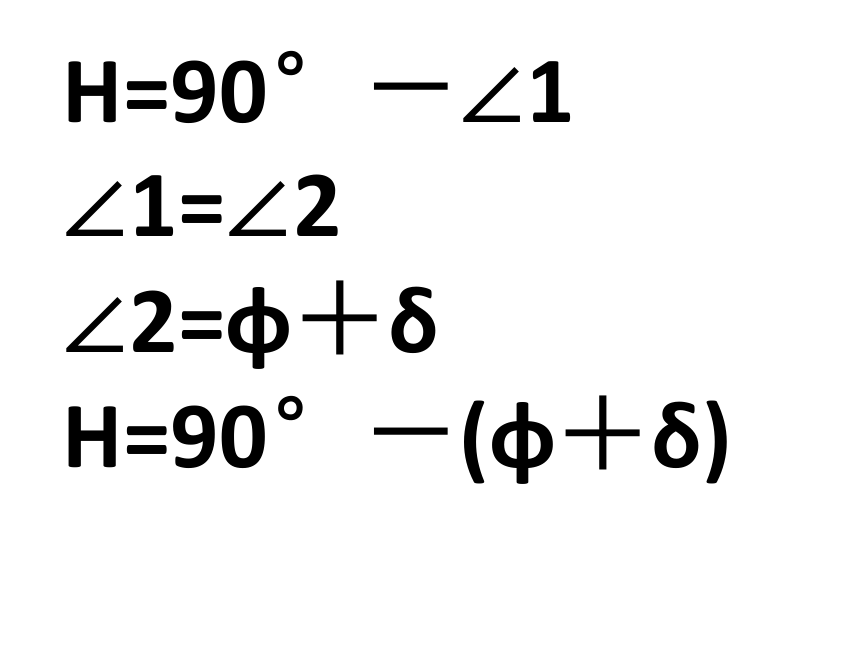

H=90°－∠1
∠1=∠2
∠2=φ＋δ
H=90°－(φ＋δ)

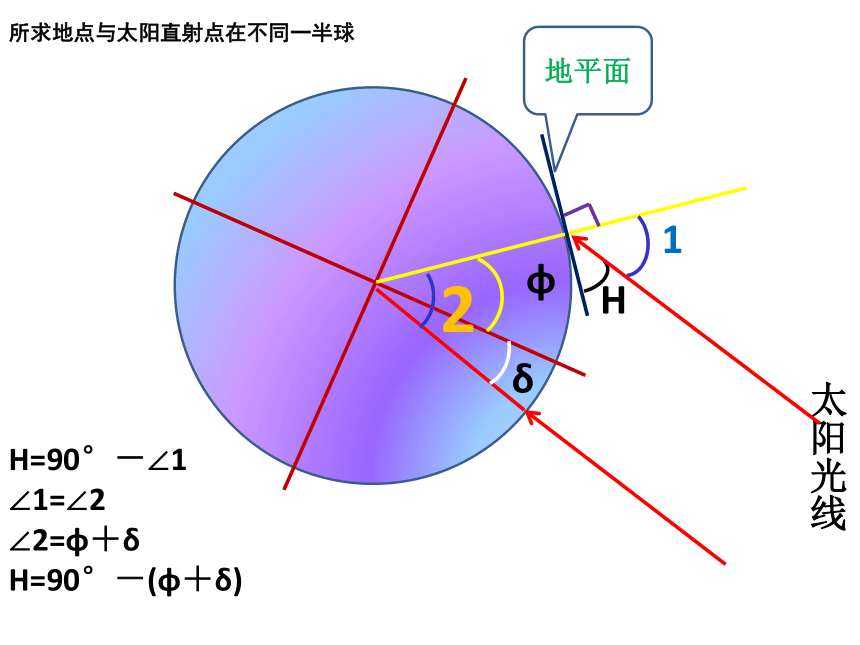

所求地点与太阳直射点在不同一半球
H=90°－∠1
∠1=∠2
∠2=φ＋δ
H=90°－(φ＋δ)
H=90°－(φ±δ)
同(半球)减异加
H=90°－纬度差H=90°－(φ±δ)
同(半球)减异加
令φ=δ(同半球),则H=90°
直射点的太阳高度等于90°H=90°－(φ±δ)
同(半球)减异加
令φ=90° 则
H = δ (同半球),
极点的太阳高度等于
直射点的纬度H=90°－(φ±δ)
同(半球)减异加
令φ = 90°－δ (同半球)则 H = 2δ
切点的正午太阳高度等于
直射点纬度的两倍°例题分析：北回归线以北某地想建南北两幢高均为h米的楼房，
要想使北面的楼房最低层在一年中都有阳光照射到，则两幢楼
房的间隔最短应为多少？解析：冬至日南楼的影子最长
图中H为冬至日该地（纬度为α） 的正午太阳高度角，
则
H＝90°－ │ α＋23?26′│
据图：L＝h × ctgHH = 90°－纬度差
α = 90°－H
α= 纬度差作业：
《金太阳》P23-24
《测评》P11-12
