苏科版物理八年级上册第四章 光的折射 透镜三、凸透镜成像的规律 （同步测试）有答案

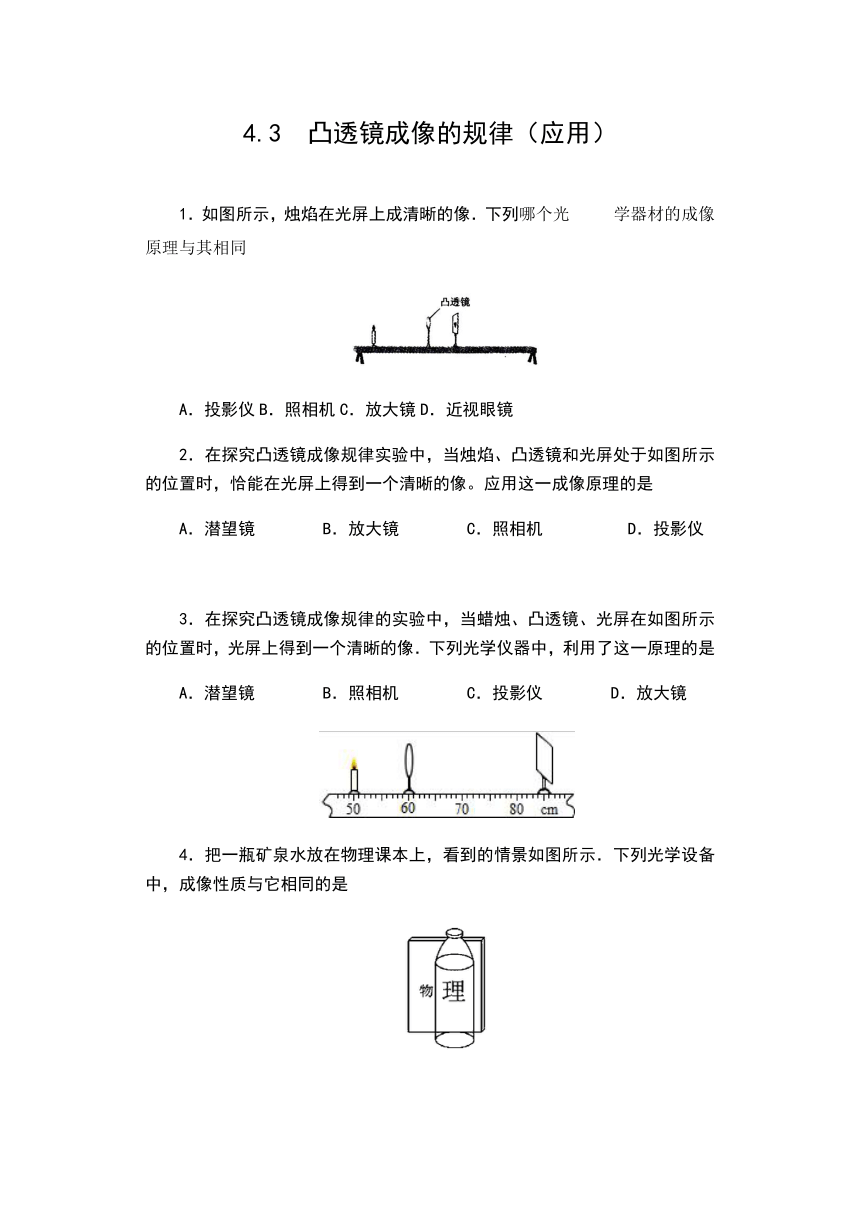

4.3 凸透镜成像的规律（应用）
1．如图所示，烛焰在光屏上成清晰的像．下列哪个光学器材的成像原理与其相同

A．投影仪B．照相机C．放大镜D．近视眼镜
2．在探究凸透镜成像规律实验中，当烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。应用这一成像原理的是
A．潜望镜 B．放大镜 C．照相机 D．投影仪

3．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上得到一个清晰的像．下列光学仪器中，利用了这一原理的是
A．潜望镜 B．照相机 C．投影仪 D．放大镜

4．把一瓶矿泉水放在物理课本上，看到的情景如图所示．下列光学设备中，成像性质与它相同的是

A．放大镜 B．投影仪 C．照相机 D．近视眼镜
5．（不定项）如图所示，凸透镜的应用事例中，所成像的性质完全相同的有

6．将一物体放在凸透镜前20cm处，成倒立、等大的实像，如果将此物体向凸透镜移动5cm，此时的成像规律是生活中＿＿＿＿的成像原理，成倒立、＿＿＿＿的实像．
7．在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的______、______的实像。利用这一成像原理工作的是______（选填“投影仪”、“照相机”或“放大镜”）。

8．小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的＿＿＿＿＿＿＿＿＿，成的是正立、放大的＿＿＿像．

9．小明用焦距为10cm的凸透镜探究凸透镜成像的规律，他将烛焰放在距凸透镜15cm的位置，调节光屏位置，可以得到一个清晰的倒立、＿＿＿＿＿＿（选填“等大”、“放大”或“缩小”）的实像，利用这个原理可以制成＿＿＿＿＿＿．实验中他不慎用手指尖触摸到了凸透镜，此时光屏上＿＿＿＿＿＿（选填“会”或“不会”）出现手指尖的像．
10． 我国宇航员王亚平在“天宫一号”完成了太空授课，图甲是她做水球实验时的情景，水球相当于＿＿＿＿镜，通过水球可以看到她的＿＿＿＿像（选填“实”或“虚”），这种成像规律在生活中的应用是＿＿＿＿＿（选填“照相机”、“投影仪”或“放大镜”）。李佳同学将一只透镜放在眼前10cm处玩赏时，被别的同学拍下了照片（如图乙），据此推断该透镜的焦距f满足的条件是f＿＿＿＿10cm（选填“＞”“＜”或“=”）。

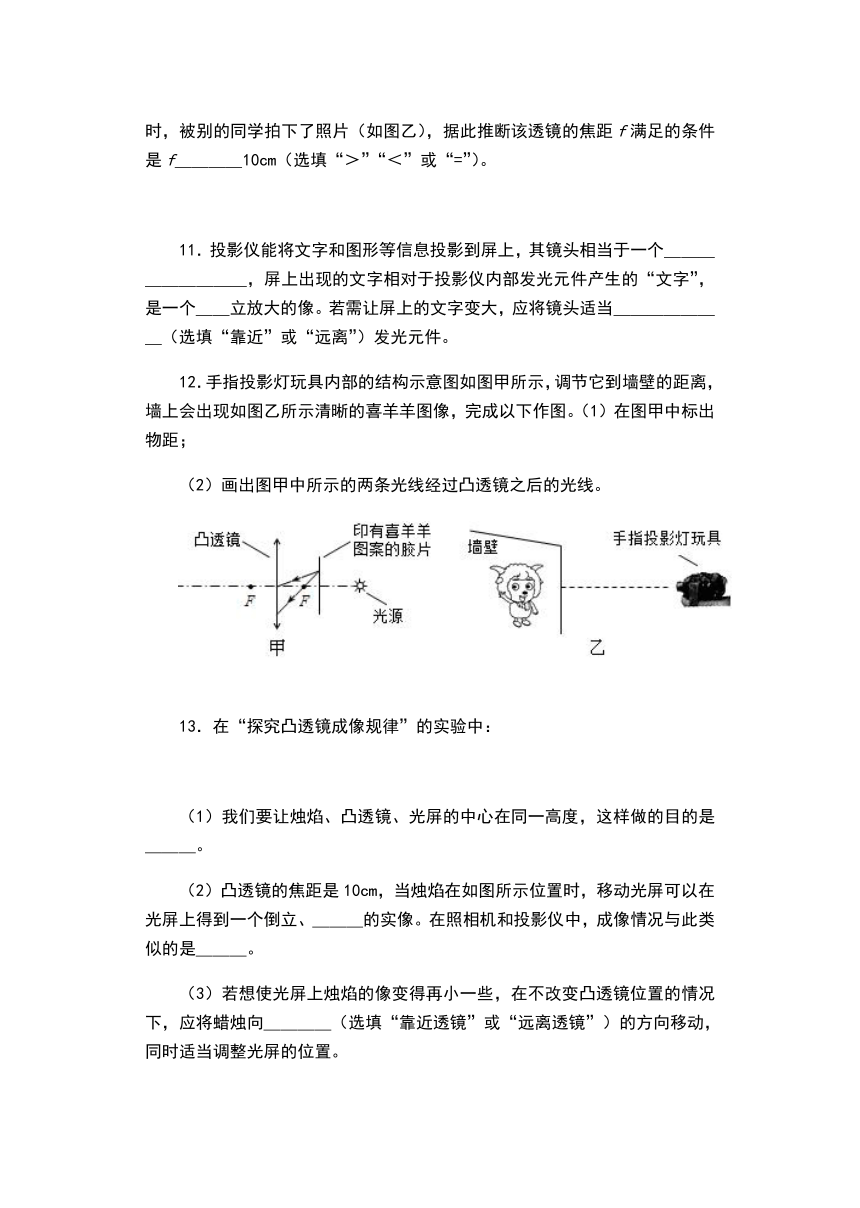

11．投影仪能将文字和图形等信息投影到屏上，其镜头相当于一个＿＿＿＿＿＿＿＿＿，屏上出现的文字相对于投影仪内部发光元件产生的“文字”，是一个＿＿立放大的像。若需让屏上的文字变大，应将镜头适当＿＿＿＿＿＿＿（选填“靠近”或“远离”）发光元件。
12．手指投影灯玩具内部的结构示意图如图甲所示，调节它到墙壁的距离，墙上会出现如图乙所示清晰的喜羊羊图像，完成以下作图。（1）在图甲中标出物距；
（2）画出图甲中所示的两条光线经过凸透镜之后的光线。

13．在“探究凸透镜成像规律”的实验中：

（1）我们要让烛焰、凸透镜、光屏的中心在同一高度，这样做的目的是＿＿＿。
（2）凸透镜的焦距是10cm，当烛焰在如图所示位置时，移动光屏可以在光屏上得到一个倒立、＿＿＿的实像。在照相机和投影仪中，成像情况与此类似的是＿＿＿。
（3）若想使光屏上烛焰的像变得再小一些，在不改变凸透镜位置的情况下，应将蜡烛向＿＿＿＿（选填“靠近透镜”或“远离透镜”）的方向移动，同时适当调整光屏的位置。
14．在探究“凸透镜成像规律”实验中：
（1）如图甲所示，可知该凸透镜的焦距为＿＿＿＿＿＿＿＿cm；
（2）如图乙所示，应将光屏向＿＿＿＿＿＿＿＿（填“上”或“下”）调整，使烛焰、凸透镜、光屏的中心在同一高度，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
（3）当烛焰距离凸透镜25cm时，移动光屏使光屏上成倒立、＿＿＿＿＿＿＿＿的实像，生活中的＿＿＿＿＿＿＿＿就是利用这个原理制成的；

（4）接下来将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像，应将光屏＿＿＿＿＿＿＿＿凸透镜（选填“靠近”或“远离”）。
15．小明在探究焦距为10cm的凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏依次放在光具座上，如图所示

（1）实验时，小明应调整烛焰、透镜和光屏的中心在＿＿＿＿，以保证烛焰所成的像在光屏的中央．
（2）接着小明将蜡烛置于光具座的A点处，左右移动光屏上成＿＿＿＿、倒立的实像（选填“放大”、“缩小”或“等大”），此时成像特点可应用在＿＿＿＿上（选填”“照相机”、“投影仪”或“放大镜）．
（3）若把蜡烛从A点向B点移动，烛焰所成像的大小将＿＿＿＿（选填“变大”、“变小”或“不变”），若蜡烛移到C点，无论怎样移动光屏，在光屏上始终找不到像，原因是＿＿＿＿．
16．如图是“探究凸透镜成像的规律”的实验装置示意图．小丽用焦距为5cm的凸透镜进行实验，当她把蜡烛放在位置A时，光屏应向M点的＿＿＿侧移动（选填“左”或“右”），才能接收到一个清晰的像．调好后，在光屏上得到烛焰的像是倒立、＿＿＿＿的实像（选填“放大”、“等大”或“缩小”），此成像特点常应用在＿＿＿＿＿＿上（选填“放大镜”、“照相机”或“投影仪”）．


17．图是小李在“探究凸透镜成像规律”的情景，此时光屏上已经呈现烛焰清晰的像。

（1）这个成像原理与＿＿＿（选填“放大镜”“投影仪”“照相机”）相同。
（2）若将凸透镜换成和它材质相同、口径相同但中间更厚的另一凸透镜，透镜、光屏和蜡烛的位置不变，光屏上的像将变模糊。这时需要将光屏向＿＿＿（选填“左”“右”）移动，光屏上才能重新呈现烛焰清晰的像。
（3）取下光屏，眼睛在光具座的右端向左观察，能看到＿＿＿（填正确选项的标号）A．烛焰缩小的像；B．烛焰放大的像；C．一个光斑。
18．在做探究凸透镜成像的实验中，
（1）小斌将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是＿＿＿＿cm.
（2）小斌同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，应将光屏向＿＿＿＿调节（选填：“上”或“下”）。

（3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在屏上得到倒立、清晰的实像，＿＿＿＿（选填：“照相机”、“幻灯机”或“放大镜”）就是应用这一原理制成的。
（4）若将蜡烛远离透镜，光屏应＿＿＿（选填：“靠近”、“远离”或“不移动”），屏上才可以出现清晰的像。我们可以从不同角度看到光屏上的像，是因为发生了＿＿＿（选填：“镜面反射”或“漫反射”）。
（5）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了。为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向＿＿＿移动（选填“左”或“右”）。



















4.3 凸透镜成像的规律（应用）
1． B
2． D
3． C
4． A
5． BD
6． 投影仪（或幻灯机） 放大
7． 倒立 缩小 照相机
8． 一倍焦距以内 虚
9． 放大 投影仪 不会
10． 凸透 实 照相机 ＞
11． 凸透镜 倒 靠近
12． 如图所示

13． （1）使像成在光屏中央（2）缩小 照相机（3）远离透镜
14． （1）10 (2)下 使像成在光屏的中心（3）缩小 照相机（4）远离
15． 找不到像，原因是＿＿＿＿．
答案：（1）同一水平线（2）缩小 照相机（3）变大 C点在焦点以内，所成的像是虚像，无法用光屏承接
16． 左 缩小 照相机
17． （1）照相机（2）左（3）A
18． （1）10 （2）上（3）幻灯机（4）靠近漫反射（5）左
