第4节 地球的结构

课件14张PPT。第四节

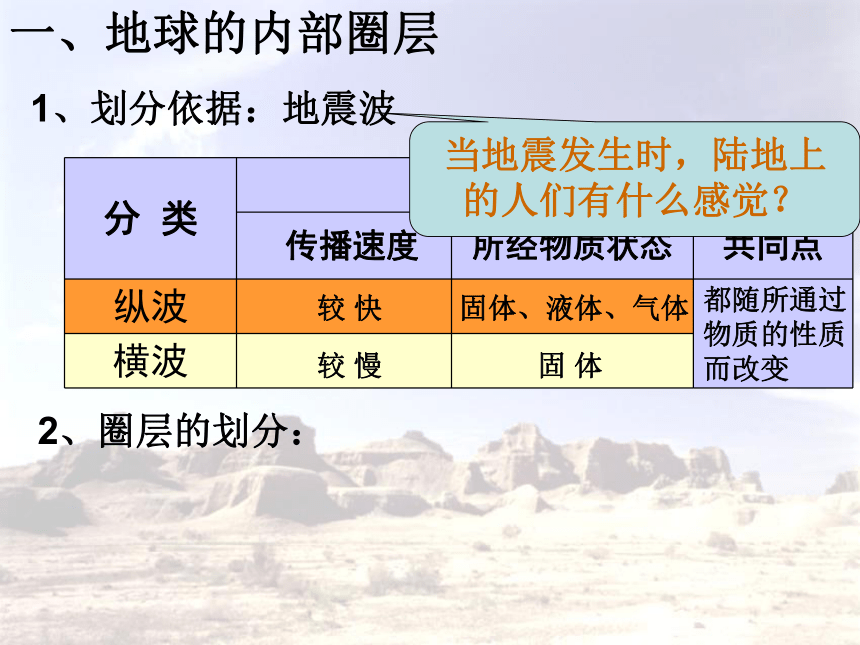

地球的结构一、地球的内部圈层1、划分依据：地震波2、圈层的划分：较 快较 慢固体、液体、气体 固 体都随所通过物质的性质而改变

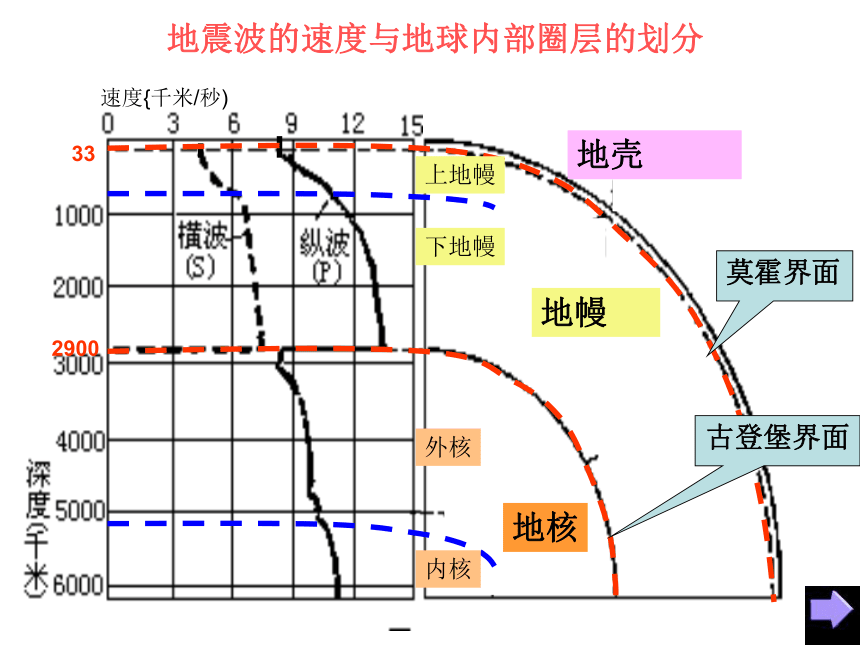

当地震发生时，陆地上的人们有什么感觉？332900速度{千米/秒)地震波的速度与地球内部圈层的划分莫霍界面

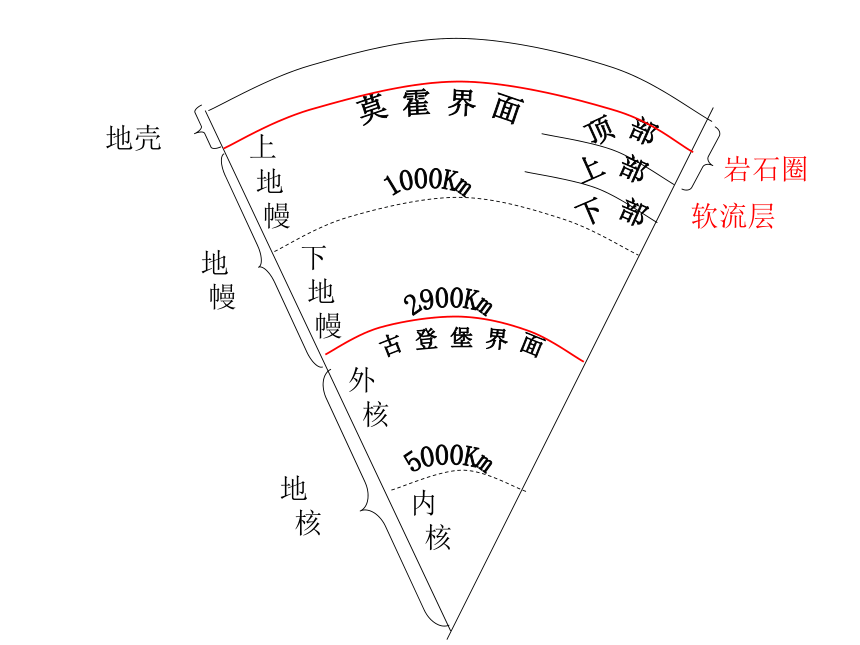

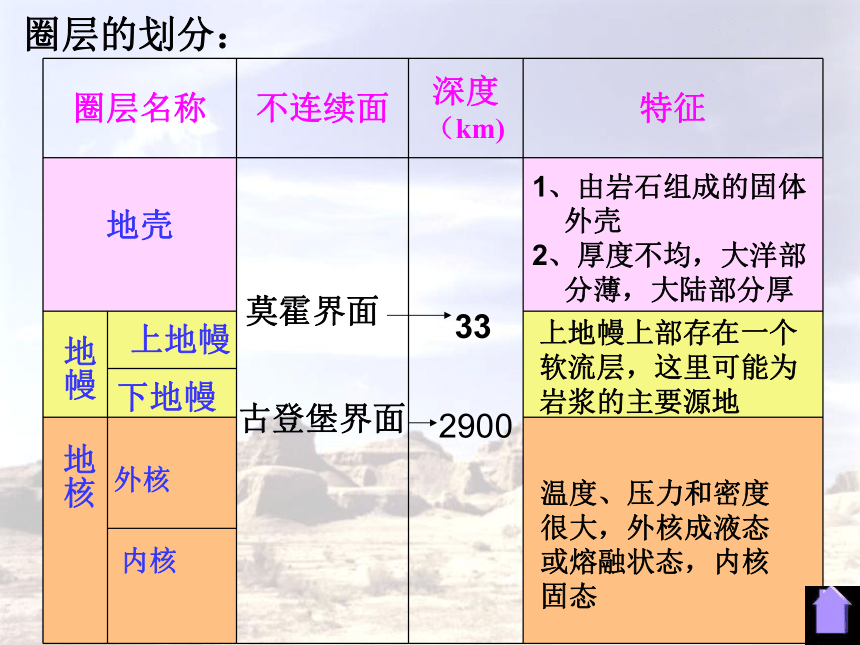

古登堡界面地壳地幔地核上地幔下地幔外核内核莫霍界面古登堡界面2900地壳地幔地核上地幔下地幔外核内核上地幔上部存在一个软流层，这里可能为岩浆的主要源地温度、压力和密度
很大，外核成液态或熔融状态，内核固态1、由岩石组成的固体外壳
2、厚度不均，大洋部分薄，大陆部分厚圈层的划分：活动想一想：
在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？莫霍界面和古登堡界面下的物质状态可能是什么？ 说明了物质状态发生了变化；在莫霍界面下P、S波都能通过，物质状态可能是固态，在古登堡界面以下，S波消失，物质状态可能是液态。思考、探究： 除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？ 火山喷发的物质温泉、热泉
遥感技术
其他
改进钻探技术
[经典例题1]读“地震波速度与地球内部构造图”，回答下列问题： (1)图中A、B表示地震波，其中A表示 波，B表示 波，其判断依据是 。
(2)图中C～H分别表示地球内部构造，D表示 面，其划分依据是 ；该面以上C代表 ，该面以下E代表 。
(3)图中F处，地震波A完全 ，地震波B速度 并继续往深处传播。这说明F面以上的E物质状态为 态，以下的G物质状态为 态，F面是 面。
(4)C层主要由 组成，G层叫 ，H层叫 。地球的岩石圈是指 和 。 （1）横 纵 A波波速慢，B波波速快
（2）莫霍 横波和纵波在此处波速突然加快
地壳 地幔
（3）消失 突然变小 固 液 古登堡
（4）各类岩石 外核 内核
地壳 上地幔顶部（软流层以上部分） 大气圈生物圈水圈岩石圈二、地球的外部圈层
