人教版高中物理选修3-1第二章 恒定电流本章复习与测试 （单元测试）

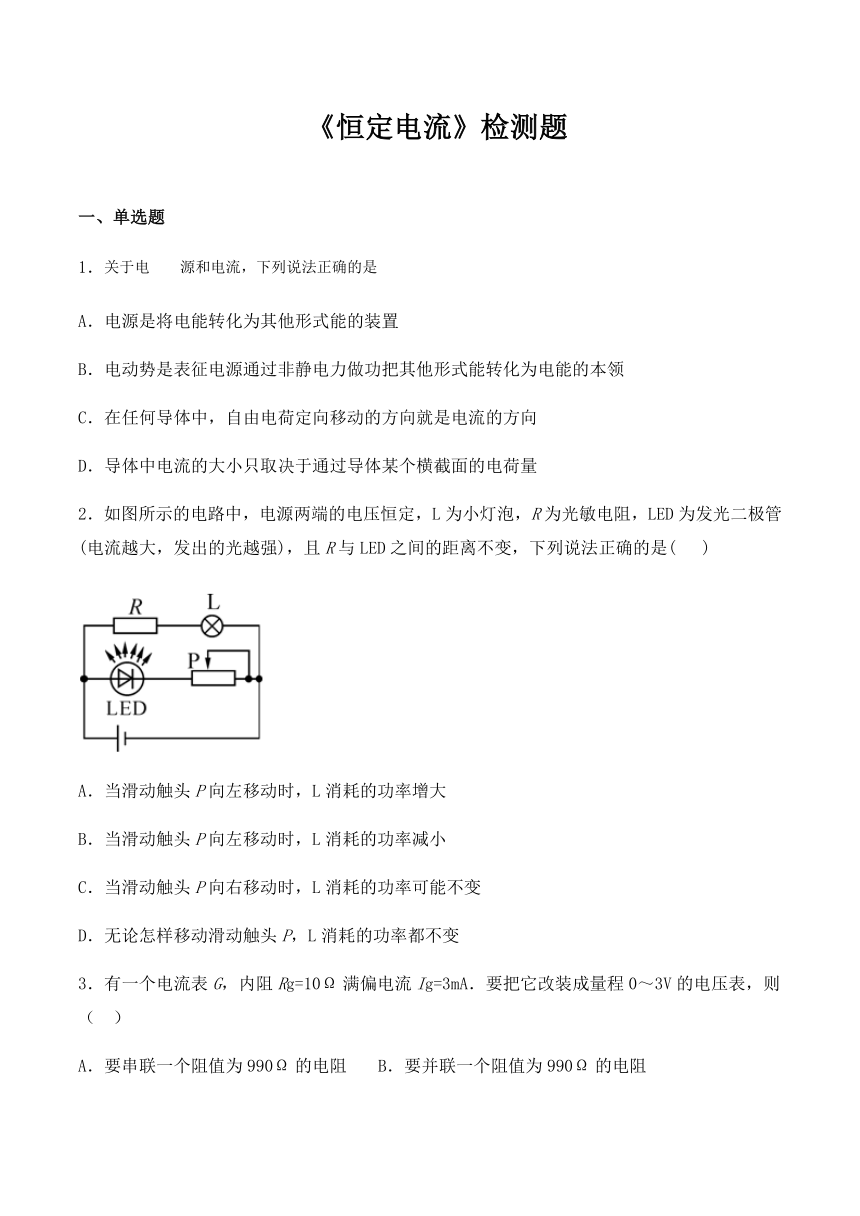

《恒定电流》检测题

一、单选题
1．关于电源和电流，下列说法正确的是
A．电源是将电能转化为其他形式能的装置
B．电动势是表征电源通过非静电力做功把其他形式能转化为电能的本领
C．在任何导体中，自由电荷定向移动的方向就是电流的方向
D．导体中电流的大小只取决于通过导体某个横截面的电荷量
2．如图所示的电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管(电流越大，发出的光越强)，且R与LED之间的距离不变，下列说法正确的是( )

A．当滑动触头P向左移动时，L消耗的功率增大
B．当滑动触头P向左移动时，L消耗的功率减小
C．当滑动触头P向右移动时，L消耗的功率可能不变
D．无论怎样移动滑动触头P，L消耗的功率都不变
3．有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA．要把它改装成量程0～3V的电压表，则（ ）
A．要串联一个阻值为990Ω的电阻 B．要并联一个阻值为990Ω的电阻
C．要串联一个阻值为0.10Ω的电阻 D．要并联一个阻值为0.10Ω的电阻

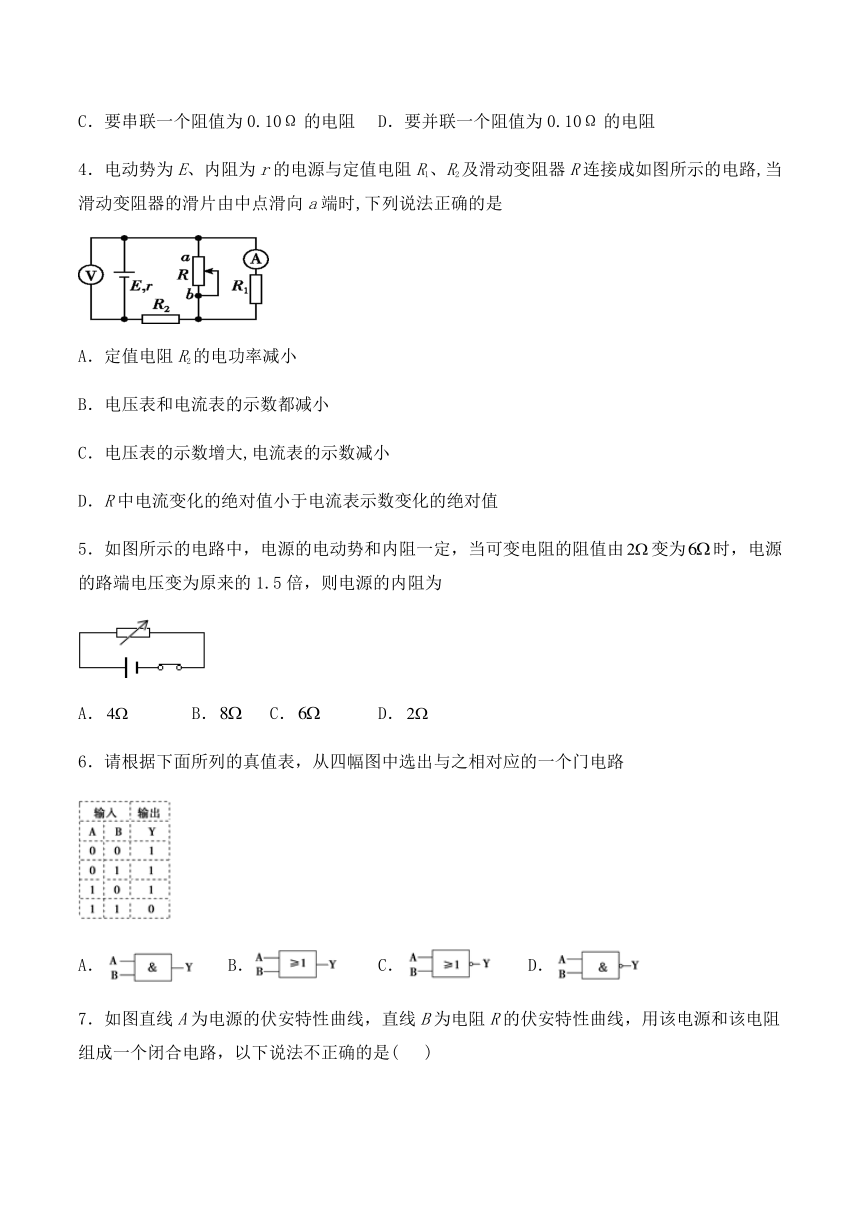

4．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路,当滑动变阻器的滑片由中点滑向a端时,下列说法正确的是

A．定值电阻R2的电功率减小
B．电压表和电流表的示数都减小
C．电压表的示数增大,电流表的示数减小
D．R中电流变化的绝对值小于电流表示数变化的绝对值
5．如图所示的电路中，电源的电动势和内阻一定，当可变电阻的阻值由变为时，电源的路端电压变为原来的1.5倍，则电源的内阻为

A． B． C． D．
6．请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路

A． B． C． D．
7．如图直线A为电源的伏安特性曲线，直线B为电阻R的伏安特性曲线，用该电源和该电阻组成一个闭合电路，以下说法不正确的是( )

A．电源内阻为 B．电源电动势为3V
C．电源的效率是 D．电源输出功率为6W
8．铅蓄电池的电动势为2V，这表示
A．蓄电池两极间的电压为2V
B．蓄电池在1s内将2J的化学能转变成电能
C．电路中每通过 1C电荷量，电源把 2 J 的化学能转化为电能
D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）的小
9．在如图所示的U-I图象中,直线Ⅰ为某一电源的路端电压与电流的关系图象,直线Ⅱ为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路。由图象判断正确的是( )

A．电源的电动势为3V,内阻为1Ω B．电阻R的阻值为1Ω
C．电源的效率为80% D．电源的输出功率为6W
10．以下说法中正确的是（ ）
A．正电荷周围的电场强度一定比负电荷周围的电场强度大
B．电场强度大的地方电势高，电场强度小的地方电势低
C．处于静电平衡的导体，内部场强处处为零，导体的表面是等势面
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
11．如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲线，则（ ）

A．电阻的阻值为5Ω
B．电池内阻是0.2Ω
C．将该电阻接在该电池组两端，电池组的输出功率将是15W
D．改变外电阻的阻值时，该电池组的最大输出功率为15W
12．电阻不变的三个电灯、、连接在如图所示的电路中，闭合开关后三灯电功率相同，此后向上移动滑动变阻器的滑片。则可判断（ ）

A．三灯的电阻大小是 B．三灯的电阻大小是
C．、两灯变亮，灯变暗 D．、两灯变亮，灯变暗

二、多选题
13．在如图(a)所示的电路中，为定值电阻，为滑动变阻器。闭合电键S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表内阻极大的示数随电路中电流变化的完整过程图线如图(b)所示。则（ ）

A．图线甲是电压表V1示数随电流变化的图线 B．电源内电阻的阻值为
C．电源的最大输出功率为 D．滑动变阻器R2的最大功率为
14．如图所示，图线甲、乙分别为电源和某金属导体的U－I图线，电源的电动势和内阻分别用E、r表示，根据所学知识分析下列选项正确的是　(　　)

A．E＝50 V
B．r＝Ω
C．当该导体直接与该电源相连时，该导体的电阻为20 Ω
D．当该导体直接与该电源相连时，电路消耗的总功率为80 W
15．如图所示，电源电动势为E，内阻为r，C为电容器，L为小灯泡，R为定值电阻，闭合开关，小灯泡能发光．现将滑动变阻器滑片向右滑动一段距离，滑动前后理想电压表V1、V2示数变化量的绝对值分别为ΔU1、ΔU2，理想电流表A示数变化量的绝对值为ΔI，则(　　)

A．电容的带电量变大 B．灯泡亮度变亮
C．与均保持不变 D．当电路稳定后，断开开关，小灯泡立刻熄灭
16．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V，12W”字样，电动机线圈的电阻RM=0.5，若灯泡恰好能正常发光，则下列说法中正确的是（ ）

A．电动机的热功率是1W B．电动机的总功率是12W
C．电动机的输出功率是10W D．整个电路消耗的电功率是22W
17．如图所示，甲、乙两个电路都是由一个表头G和一只变阻器R组成的，下列说法正确的是( )

A．乙表是电流表，R增大时量程减小 B．甲表是电压表，R增大时量程增大
C．甲表是电流表，R增大时量程减小 D．乙表是电压表，R增大时量程增大
三、实验题
18．(1)某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次________mm、________A、__________V。

(2)已知实验中所用的滑动变阻器阻值范围为0~10Ω，电流表内阻约几欧，电压表内阻约20kΩ。电源为干电池（不宜在长时间、大功率状况下使用），电动势E = 4.5V，内阻很小。则以下电路图中__________（填电路图下方的字母代号）电路为本次实验应当采用的最佳电路。但用此最佳电路测量的结果仍然会比真实值偏_________。
A． B． C． D．

(3)若已知实验所用的电流表内阻的准确值Ω，那么准确测量金属丝电阻的最佳电路应是上图中的__________电路（填电路图下的字母代号）。此时测得电流为I、电压为U，则金属丝电阻___________（用题中字母代号表示）。

四、计算题
19．如图所示，电源电动势E=12V，内阻r=4Ω,R1=16Ω，R2=10Ω，R3=20Ω，R4=30Ω，R5=30Ω，R6=30Ω，电容器C=20μF。（1）闭合开关S1，S2，待稳定后，AB之间的电势差UAB为多少，电容器的电量是多少。（2）断开S2后，通过R6的电量为多少？（保留2位有效数字）

20．如图所示，电源电动势E=3V，内阻r=1，R1=R2=2，电容器电容C=100μF，电流表内阻不计。求：

(1)通过电流表的电流I
(2)电容器所带电量q



参考答案
1．B2．A3．A4．B5．D6．D7．D8．C9．B10．C11．C12．C
13．BD14．AC15．BC16．BC17．AB
18．0.999(0.998-1.000mm) 0.42A 2.27V ( 2.26-2.28) A 小 B
19．(1) ；；(2)
20．（1）1A；（2）210-4C
