鲁教版五四学制物理九年级上册第十一章 电流和电路第五节 探究串、并联电路中电流的规律 （同步测试）有答案

11.5 探究串、并联电路中电流的规律
一．选择题（共22小题）
1．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（　　）

A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
2．如图所示的电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（　　）

A．IA＞ID B．IB＞IC C．IA＜IB D．IC＝ID
3．如图所示，两截粗细不同的圆柱形导体接在电源的两极上，其电流为I1和I2，则（　　）

A．I1＜I2 B．I1＝I2 C．I1＞I2 D．无法确定

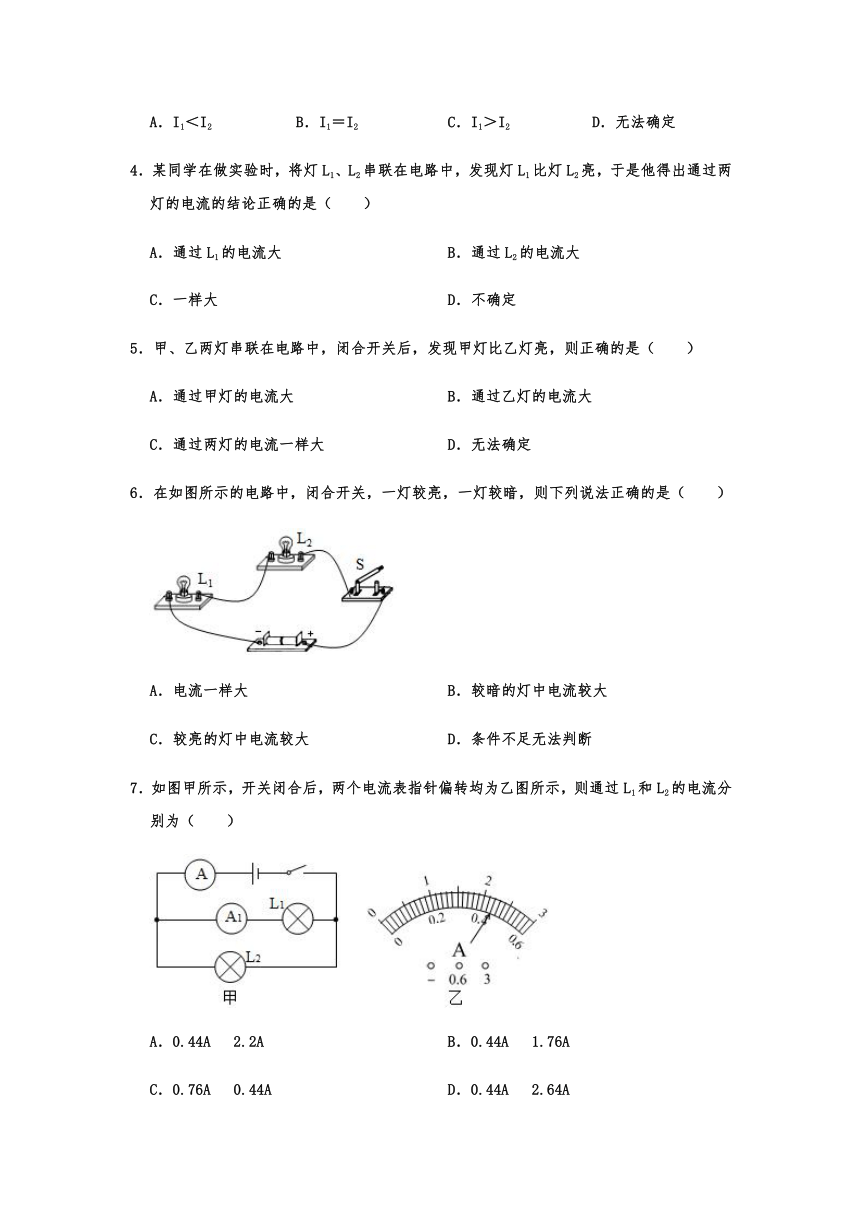

4．某同学在做实验时，将灯L1、L2串联在电路中，发现灯L1比灯L2亮，于是他得出通过两灯的电流的结论正确的是（　　）
A．通过L1的电流大 B．通过L2的电流大
C．一样大 D．不确定
5．甲、乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（　　）
A．通过甲灯的电流大 B．通过乙灯的电流大
C．通过两灯的电流一样大 D．无法确定
6．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（　　）

A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
7．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（　　）

A．0.44A 2.2A B．0.44A 1.76A
C．0.76A 0.44A D．0.44A 2.64A

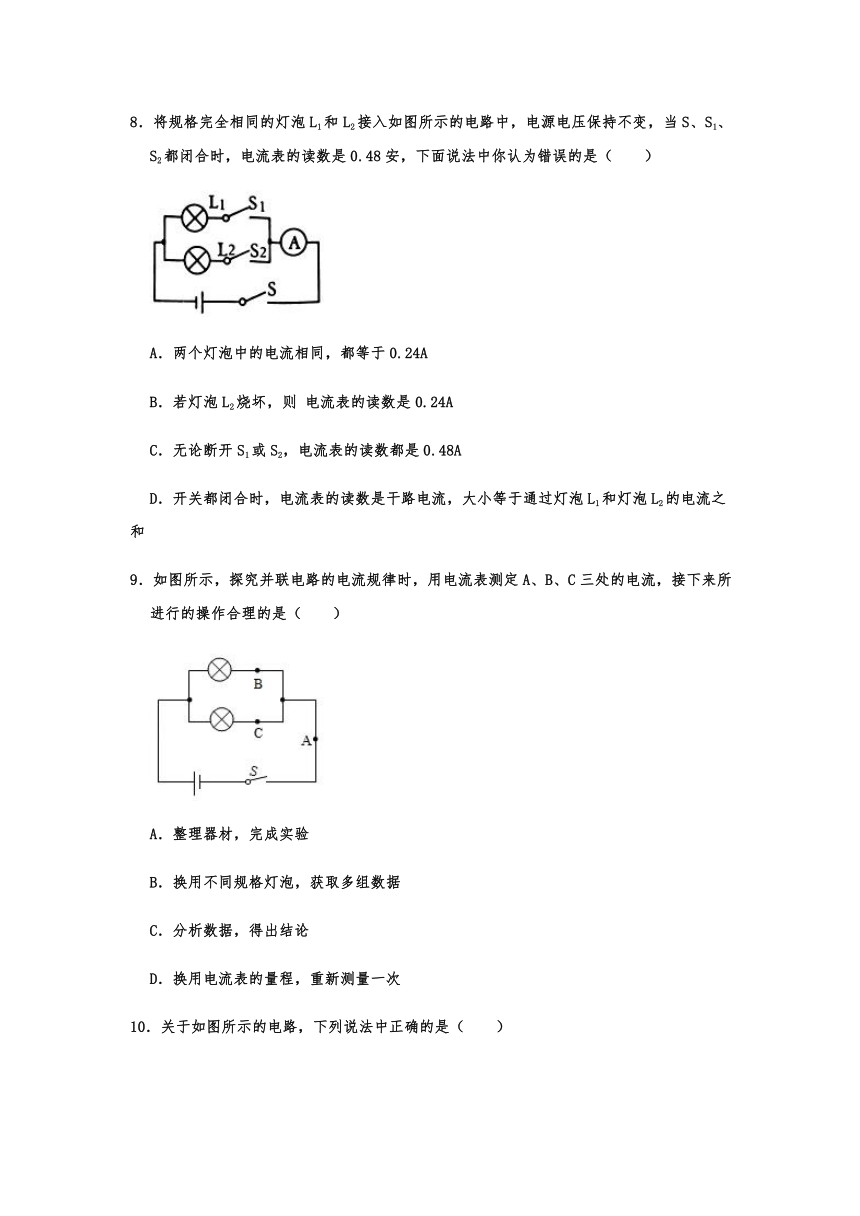

8．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（　　）

A．两个灯泡中的电流相同，都等于0.24A
B．若灯泡L2烧坏，则 电流表的读数是0.24A
C．无论断开S1或S2，电流表的读数都是0.48A
D．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和
9．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（　　）

A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次

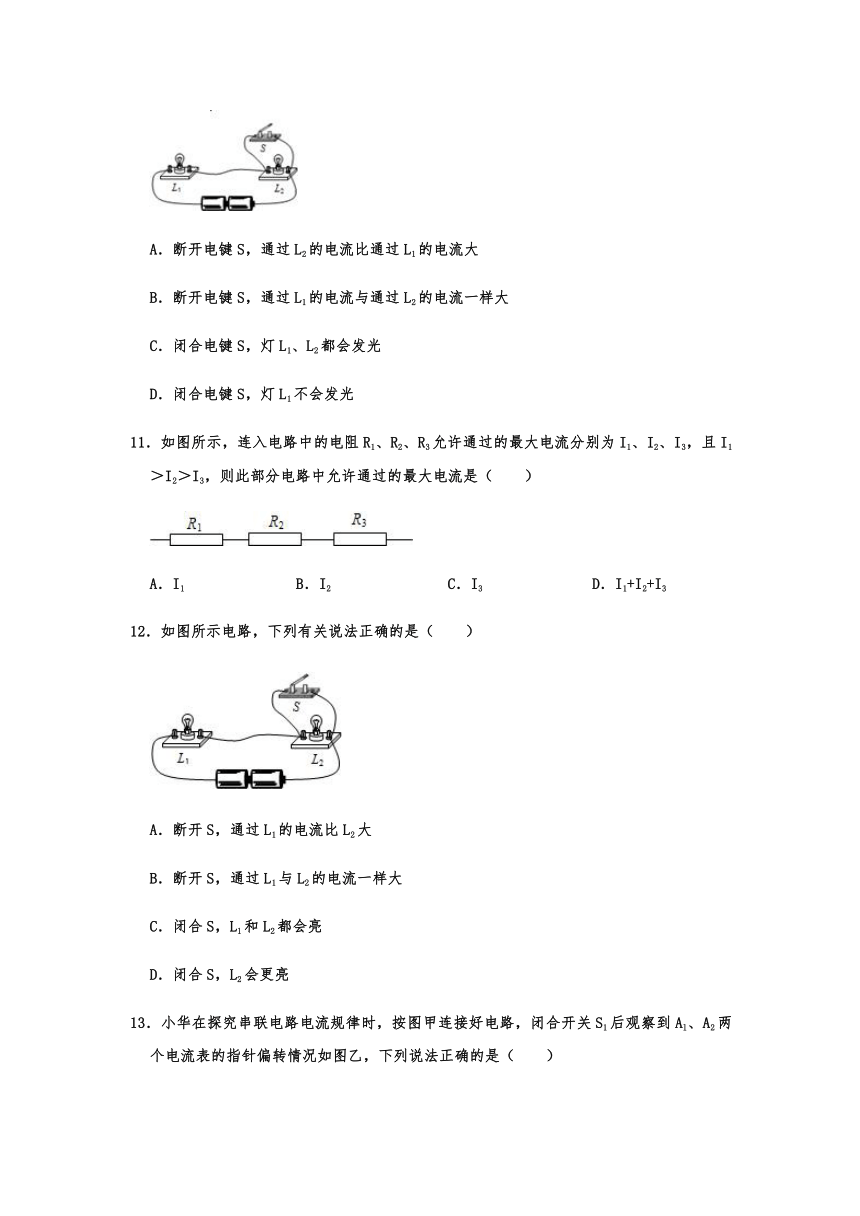

10．关于如图所示的电路，下列说法中正确的是（　　）

A．断开电键S，通过L2的电流比通过L1的电流大
B．断开电键S，通过L1的电流与通过L2的电流一样大
C．闭合电键S，灯L1、L2都会发光
D．闭合电键S，灯L1不会发光
11．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（　　）

A．I1 B．I2 C．I3 D．I1+I2+I3
12．如图所示电路，下列有关说法正确的是（　　）

A．断开S，通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮
D．闭合S，L2会更亮

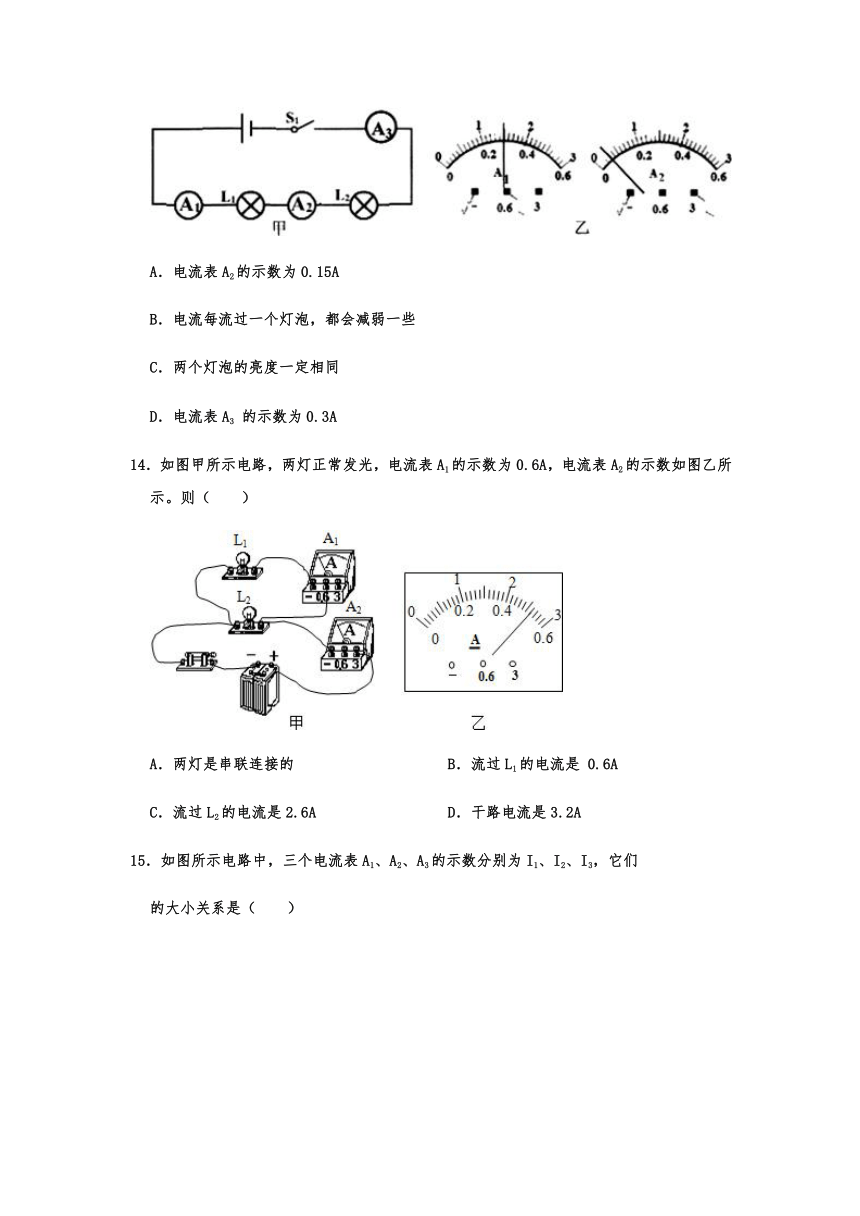

13．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到Al、A2两个电流表的指针偏转情况如图乙，下列说法正确的是（　　）

A．电流表A2的示数为0.15A
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A3 的示数为0.3A
14．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（　　）

A．两灯是串联连接的 B．流过L1的电流是 0.6A
C．流过L2的电流是2.6A D．干路电流是3.2A
15．如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们
的大小关系是（　　）

A．I1＞I2＞I3 B．I1＞I3＞I2 C．I1＝I2＝I3 D．I1＞I2＝I3
16．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（　　）

A．通过灯L1的电流为0.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.7A D．通过灯L2的电流为0.3A
17．在探究串、并联电路电流关系的时候，测量完一组数据后，还要换另外两只不同规格的灯泡再次测量，这是为了（　　）
A．为了使测量得到的数据更准确
B．为防止灯泡损坏影响实验结果
C．为获得普遍适用的结论
D．看其中哪组数据更准确就填哪一组
18．如图所示，电流通过横截面积大小不等的两段导体A、B，则在两段导体中电流大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是（　　）

A．IA＝IB B．IA＞IB C．IA＜IB D．无法确定
19．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.4A、IB＝0.2A、IC＝0.2A，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
20．如图所示，当开关闭合后，电流表A1和A2的示数与开关闭合前相比较，下列说法中正确的是（　　）

A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
21．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（　　）

A．A处最大 B．B处最大
C．C处最大 D．三处都是一样大
22．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（　　）

A．0.8A B．0.16A C．0.52A D．1.28A
二．填空题（共5小题）
23．如图所示，开关S闭合后，A1的示数为0.9A，A3的示数为0.4A．则通过灯泡L1的电流是　 　，通过灯泡L2的电流是　 　，A2的示数为　 　。

24．如图甲所示的电路图，L1和L2是　 　连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是　 　；流过灯L2的电流大小是　 　。

25．串联电路中各处的电流是　 　的，并联电路干路的电流　 　各并联支路的电流　 　。
26．如图电路，若电流表A1示数为0.5A，A2示数为0.9A，则通过Ll的电流为　 　A，通过L2的电流为　 　A。

27．如图电路中，当开关S闭合时，电流表A1的读数为0.3A，电流表A的读数为0.5A．则通过电阻R2的电流大小为　 　A。




参考答案
一．选择题（共22小题）
1．解：一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论。而改变电流表的量程则无助于实验结论的得出；故ACD选项不可行，B选项可行。
故选：B。
2．解：由图可知，A和D处测量的是干路中的总电流，B和C处测量的是两支路的电流，故IA＝ID＝IB+IC．所以IA＞IB，IA＝ID，ID＞IC．故ACD错误；
因用电器的阻值不能判断，故不能确定IB和IC的关系，因此IB＞IC有可能。
故选：B。
3．解：因两导体是串联在一起的，根据串联电路的电流特点可知，通过它们的电流相等；
故选：B。
4．解：因为串联电路中，处处电流相等，因此通过两个灯泡的电流一样大。
故选：C。
5．解：甲、乙两灯串联在电路中，所以甲、乙两灯中的电流相等。
故选：C。
6．解：由电路图可知，两灯泡串联，
∵串联电路中各处的电流相等，
∴通过两灯泡的电流相等。
故选：A。
7．解：（1）经分析可知，电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为I＝2.2A，即干路电流为2.2A；
电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I1＝0.44A，即通过灯L1的电流为0.44A；
（2）通过灯L2的电流大小为：I2＝I﹣I1＝2.2A﹣0.44A＝1.76A。
故选：B。
8．解：A、因为两个灯泡完全相同，且干路中的电流为0.48A，所以每个灯泡中的电流相等即0.24A，故A正确；
B、若灯泡L2烧坏，电流表测量L1的电流，所以电流表的读数是0.24A，故B正确；
C、并联电路中各支路互不影响，所以无论那条支路中的开关断开，另一条支路中的电流都是0.24A，故C错误；
D、因为电流表测量干路中的电流，且并联电路中干路电流等于支路电流之和，所以，开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和，故D正确。
故选：C。
9．解：探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B正确，ACD错误。
故选：B。
10．解：（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；
（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误。
故选：B。
11．解：已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3。
故选：C。
12．解：AB、串联电路中，电流处处相等，所以断开S，通过L1与L2的电流一样大，故A错误，B正确；
CD、闭合S，L1亮，但L2短路，不会亮，故CD错误。
故选：B。
13．解：A、由图可知，电流表A2所选量程为0～3A，由指针位置可知，电流表A2的示数为0.3A，故A错误；
B、串联电路中，电流处处相等。因此电流每流过一个灯泡，不会减弱，故B错误；
C、灯泡的亮度取决于其实际功率的大小。因不知两个灯泡的电阻关系，因此不能确定两个灯泡的亮度一定相同，故C错误；
D、由图可知，电流表A1所选量程为0～0.6A，由指针位置可知，电流表A1的示数为0.3A，串联电路中，电流处处相等。因此电流表A3的示数也为0.3A，
故D正确。
故选：D。
14．解：
（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。
（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，
所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；
（3）电流表A2的量程为0～3A，分度值为0.1A，示数I＝2.6A，干路电流为2.6A，故D错误；
（4）由于并联电路电流规律：I＝I1+I2，
故通过灯L2的电流：I2＝I﹣I1＝2.6A﹣0.6A＝2A，故C错误。
故选：B。
15．解：由电路图可知三个灯泡并联，电流表A1测量干路中的电流，A2测量灯泡L1中的电流，电流表A3测量L1和L2中的电流；干路中的电流等于支路电流的和，故I1＞I3＞I2。
故选：B。
16．解：（1）根据电路图，作出等效电路图如图所示；
（2）由等效电路图知：IL2＝IA乙＝0.2A，
由并联电路特点知，IL1＝IA甲﹣IA乙＝0.5A﹣0.2A＝0.3A；
故选：B。

17．解：在探究串、并联电路电流关系的时候，为了使结论具有代表性，需要进行多次测量，
所以测量完一组数据后，还要换另外两只不同规格的灯泡再次测量，这样才能获得普遍适用的结论。
故选：C。
18．解：A、B两段导体串联在电路中，则由串联电路的规律可知，通过两导体的电流一定相等，这与导体的横截面积等无关。
故选：A。
19．解：小明选取两个相同的小灯泡进行实验，太特殊，具有偶然性；
所以做完一次实验得出数据后，应依次换用不同规格的灯泡，得到多组实验数据；
然后再分析数据得出结论，使实验结论具有普遍性。
故选：C。
20．解：开关闭合前，电路中只有L1，电流表A1测量通过L1中的电流，A2的示数为0；
当开关闭合时，两灯并联，电流表A1测量干路电流，A2测量通过支路L2中的电流，
∵并联电路互不影响，I＝I1+I2，
∴A1示数变大，A2示数变大。
故选：B。
21．解：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A、B、C三处电流大小相同。
故选：D。
22．解：电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流。
所以电流表A1选的是0﹣3A的量程，分度值是0.1A，读数是1.8A；
电流表A2选的是0﹣0.6A的量程，分度值是0.02A，读数是0.52A，
I2＝0.52A，I1＝I﹣I2＝1.8A﹣0.52A＝1.28A。
故选：D。
二．填空题（共5小题）
23．解：由图可知，两灯并联，电流表A1测的是干路电流，A2测的是通过L2支路的电流，A3测的是通过L1支路的电流。
开关S闭合后，A1的示数为0.9A，A3的示数为0.4A，则干路电流I为0.9A，通过L1的电流I1是0.4A。
根据I＝I1+I2得：I2＝I﹣I1＝0.9A﹣0.4A＝0.5A；
所以通过灯泡L2的电流是0.5A，A2的示数为0.5A。
故答案为：0.4A；0.5A；0.5A。
24．解：因为两个灯泡并列连接，因此两灯泡并联；
已知电流表A2的量程和指针位置，因此电流表A2的读数为0.5A，又因为电流表A1测量干路中的电流，因此电流表的量程为0～3A，故示数为1A，则流过灯L2的电流大小为1A﹣0.5A＝0.5A。
故答案为 并联，0.5A，0.5A。
25．解：流经串联电路各处的电流是相等的；并联电路的干路电流等于各并联支路的电流之和。
故答案为：相等；等于；之和。
26．解：由电路图可知，两灯泡并联，A2测干路电流，A1测L2的电流，可知，通过L2的电流I2＝0.5A，
干路电流I＝0.9A，
所以通过灯L1的电流大小：I1＝I﹣I2＝0.9A﹣0.5A＝0.4A。
故答案为：0.4；0.5。
27．解：通过R2的电流：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A
故答案为 0.2。
