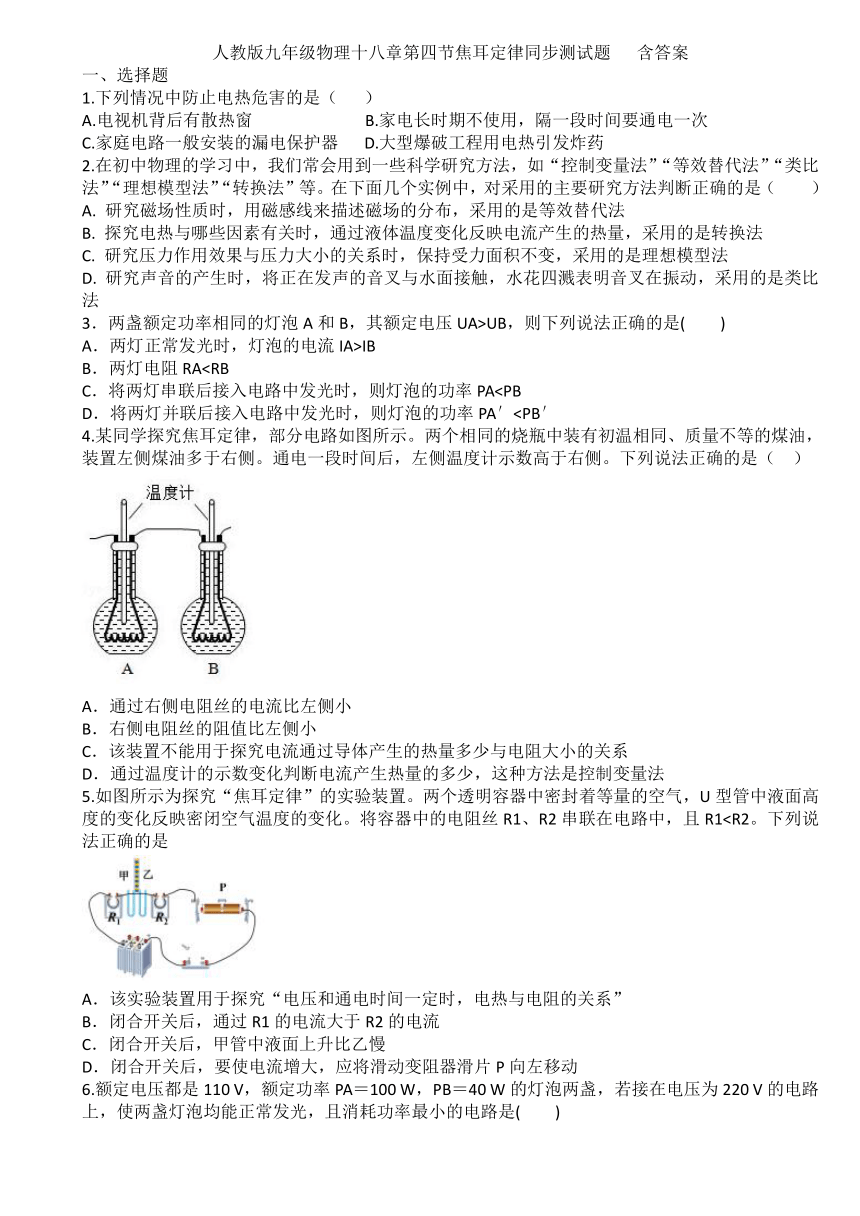

人教版九年级物理十八章第四节焦耳定律同步测试题 含答案

人教版九年级物理十八章第四节焦耳定律同步测试题 含答案
选择题
1.下列情况中防止电热危害的是（ ）
A.电视机背后有散热窗 B.家电长时期不使用，隔一段时间要通电一次
C.家庭电路一般安装的漏电保护器 D.大型爆破工程用电热引发炸药
2.在初中物理的学习中，我们常会用到一些科学研究方法，如“控制变量法”“等效替代法”“类比法”“理想模型法”“转换法”等。在下面几个实例中，对采用的主要研究方法判断正确的是（　　）
A. 研究磁场性质时，用磁感线来描述磁场的分布，采用的是等效替代法
B. 探究电热与哪些因素有关时，通过液体温度变化反映电流产生的热量，采用的是转换法
C. 研究压力作用效果与压力大小的关系时，保持受力面积不变，采用的是理想模型法
D. 研究声音的产生时，将正在发声的音叉与水面接触，水花四溅表明音叉在振动，采用的是类比法
3．两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是(　　)
A．两灯正常发光时，灯泡的电流IA>IB
B．两灯电阻RAC．将两灯串联后接入电路中发光时，则灯泡的功率PAD．将两灯并联后接入电路中发光时，则灯泡的功率PA′4.某同学探究焦耳定律，部分电路如图所示。两个相同的烧瓶中装有初温相同、质量不等的煤油，装置左侧煤油多于右侧。通电一段时间后，左侧温度计示数高于右侧。下列说法正确的是（　）

A．通过右侧电阻丝的电流比左侧小
B．右侧电阻丝的阻值比左侧小
C．该装置不能用于探究电流通过导体产生的热量多少与电阻大小的关系
D．通过温度计的示数变化判断电流产生热量的多少，这种方法是控制变量法
5.如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动

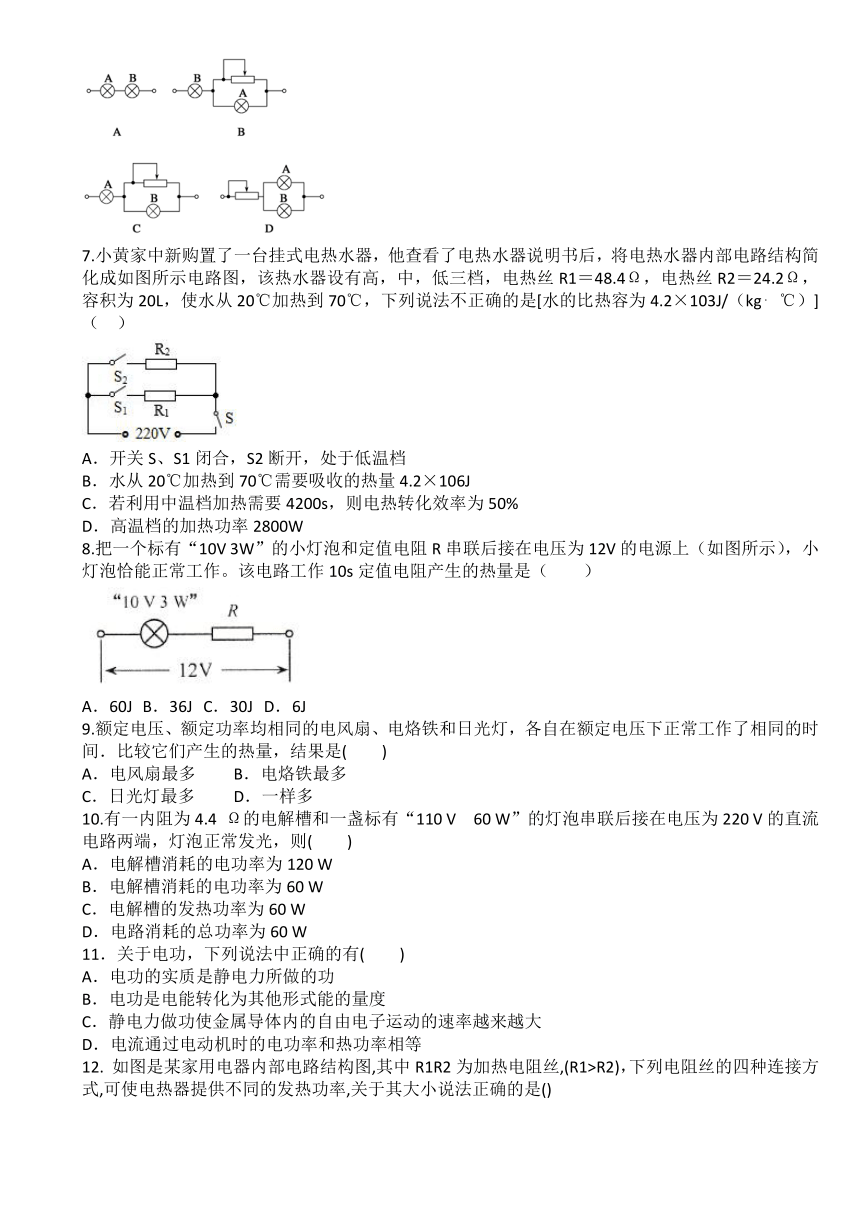

6.额定电压都是110 V，额定功率PA＝100 W，PB＝40 W的灯泡两盏，若接在电压为220 V的电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是(　　)


7.小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高，中，低三档，电热丝R1＝48.4Ω，电热丝R2＝24.2Ω，容积为20L，使水从20℃加热到70℃，下列说法不正确的是[水的比热容为4.2×103J/（kg?℃）]（　）

A．开关S、S1闭合，S2断开，处于低温档
B．水从20℃加热到70℃需要吸收的热量4.2×106J
C．若利用中温档加热需要4200s，则电热转化效率为50%
D．高温档的加热功率2800W
8.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）

A．60J B．36J C．30J D．6J
9.额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是(　　)
A．电风扇最多 B．电烙铁最多
C．日光灯最多 D．一样多
10.有一内阻为4.4 Ω的电解槽和一盏标有“110 V　60 W”的灯泡串联后接在电压为220 V的直流电路两端，灯泡正常发光，则(　　)
A．电解槽消耗的电功率为120 W
B．电解槽消耗的电功率为60 W
C．电解槽的发热功率为60 W
D．电路消耗的总功率为60 W
11．关于电功，下列说法中正确的有(　　)
A．电功的实质是静电力所做的功
B．电功是电能转化为其他形式能的量度
C．静电力做功使金属导体内的自由电子运动的速率越来越大
D．电流通过电动机时的电功率和热功率相等
12.??如图是某家用电器内部电路结构图,其中R1R2为加热电阻丝,(R1>R2)，下列电阻丝的四种连接方式,可使电热器提供不同的发热功率,关于其大小说法正确的是()

A甲的连接方式,发热功率最小????????????? B 乙的连接方式,发热功率最大
C 丙的连接方式,发热功率最小????????????? D 丁的连接方式,发热功率最大?
填空题
13.如图是探究电流通过导体产生热量跟什么因素有关的实验装置，图甲所示的装置是用来探究电流产生的热量与_______（填“电阻”或“电流”）的关系，该装置中电阻R1、R2两端电压之比为_______；若通过R1的电流为0.5A，则1min内电流通过R2产生的热量为_______J；装置乙中电阻R3、R4产生的热量之比为_______。

14.电热毯是冬季北方常用的取暖设备，它是利用________来工作的。而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。
15..标有“220V 40W”电热器安装在220V的电路中，工作100s后，所消耗的电能是_____J，通过电热器的电流是_____A，产生的热量是_______J。
16.小宇同学按如图所示的装置，研究“电流通过导体时产生的热量与导体电阻大小的关系”。图中两只烧瓶内盛有质量和温度相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，铜丝的电阻比镍铬合金丝的电阻小。
①闭合开关后，通过两段金属丝中的电流是_______。
②一段时间后，可观察到A瓶中温度计的示数_______（填“大于”、“小于”或“等于”）B瓶中的温度计的示数。
③由上述实验可知，在电流和通电时间都相同时，导体电阻越大，产生的热量_______ 。
计算题
17.浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图所示，L为照明灯，L1和L2是两个功率均为275 W的红外线取暖灯
额定电压 额定频率 额定功率
照明 取暖
220V 50HZ 40W 550w

(1)浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是?????????
（2）照明灯工作时，它的电阻是多大？
（3）三灯同时正常工作半小时，消耗多少电能？







18.电吹风是现代家庭的常用电器。如图是某简易电吹风工作原理的电路图(R为电热??? 丝，M为电动机)该电吹风的铭牌见右表。求：???
①电吹风正常工作且吹热风时，通过电热丝的电流。
②电热丝R的阻值(电热丝的阻值随温度变化忽略)。??
③电吹风正常工作且吹热风时，5min内电流通过R产生的热量。???
④若电吹风工作时电热丝的实际功率为810W，此时供电的实际电压为多少?









答案
A
2.B
3.D
4.B　
5.C
6.C
7.D
8.D
9.B
10.B
11.AB
12.D
13.电阻 1：2 150 4：1
14.电流的热效应 散热
15.4000 0.18 4000
16.相同 小于 越大
17.（1）S1 S2 （2）1210 （3）0．295kwh或1.06×106J
18.解：①4.54? ②48.4???????????????????????????③3×105?????????????????? ④198???
