人教版九年级物理十八章电功率第四节焦耳定律同步练习题 含答案

人教版九年级物理十八章电功率第四节焦耳定律同步练习题 含答案

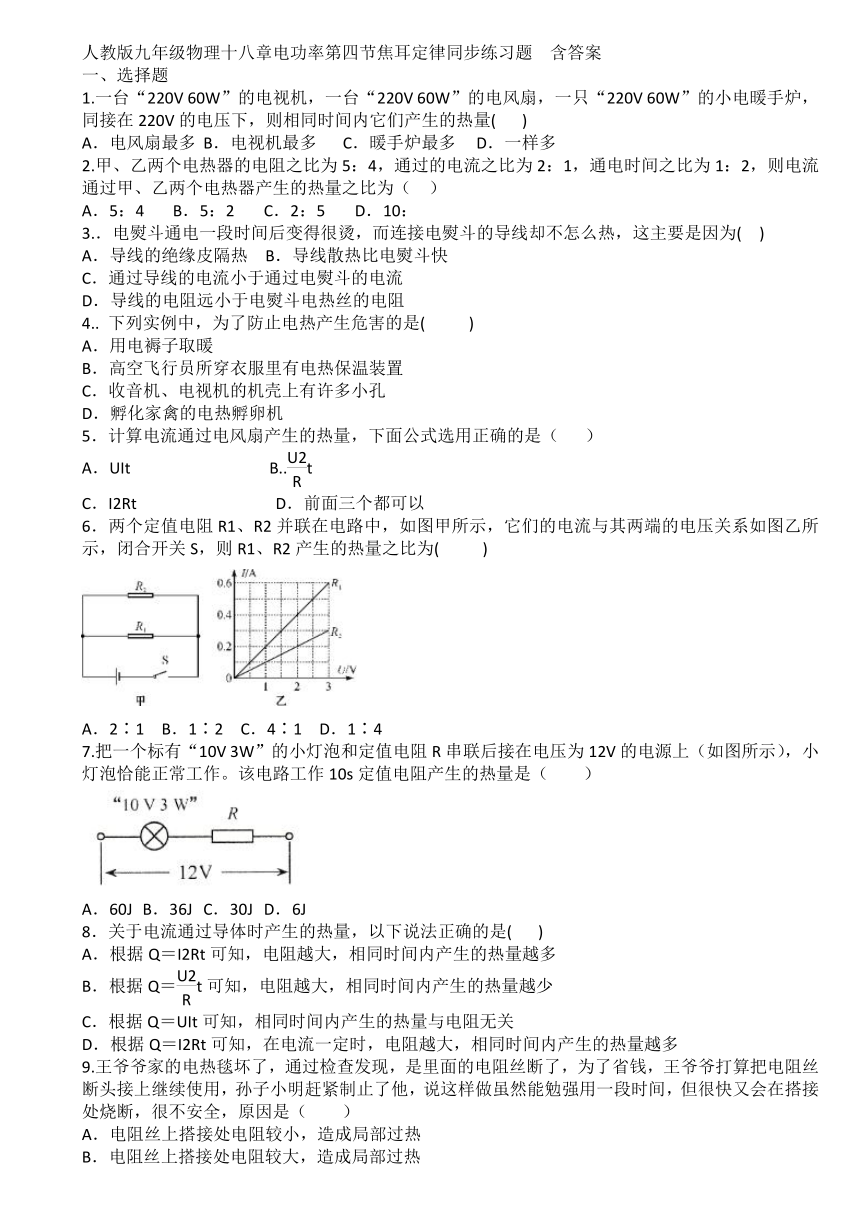

一、选择题
1.一台“220V 60W”的电视机，一台“220V 60W”的电风扇，一只“220V 60W”的小电暖手炉，同接在220V的电压下，则相同时间内它们产生的热量( )
A．电风扇最多 B．电视机最多 C．暖手炉最多 D．一样多
2.甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为（　）
A．5：4 B．5：2 C．2：5 D．10：
3.．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为( )
A．导线的绝缘皮隔热 B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
4.. 下列实例中，为了防止电热产生危害的是( )
A．用电褥子取暖
B．高空飞行员所穿衣服里有电热保温装置
C．收音机、电视机的机壳上有许多小孔
D．孵化家禽的电热孵卵机
5．计算电流通过电风扇产生的热量，下面公式选用正确的是（ ）
A．UIt 　　　　　　　B..t
C．I2Rt 　　　　　　　D．前面三个都可以
6．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为( )

A．2∶1 B．1∶2 C．4∶1 D．1∶4
7.把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。该电路工作10s定值电阻产生的热量是（　　）

A．60J B．36J C．30J D．6J
8．关于电流通过导体时产生的热量，以下说法正确的是( )
A．根据Q＝I2Rt可知，电阻越大，相同时间内产生的热量越多
B．根据Q＝t可知，电阻越大，相同时间内产生的热量越少
C．根据Q＝UIt可知，相同时间内产生的热量与电阻无关
D．根据Q＝I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多
9.王爷爷家的电热毯坏了，通过检查发现，是里面的电阻丝断了，为了省钱，王爷爷打算把电阻丝断头接上继续使用，孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是（　　）
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其他处电流小，造成局部过热
D．电阻丝上搭接处电流比其他处电流大，造成局部过热
二、填空题

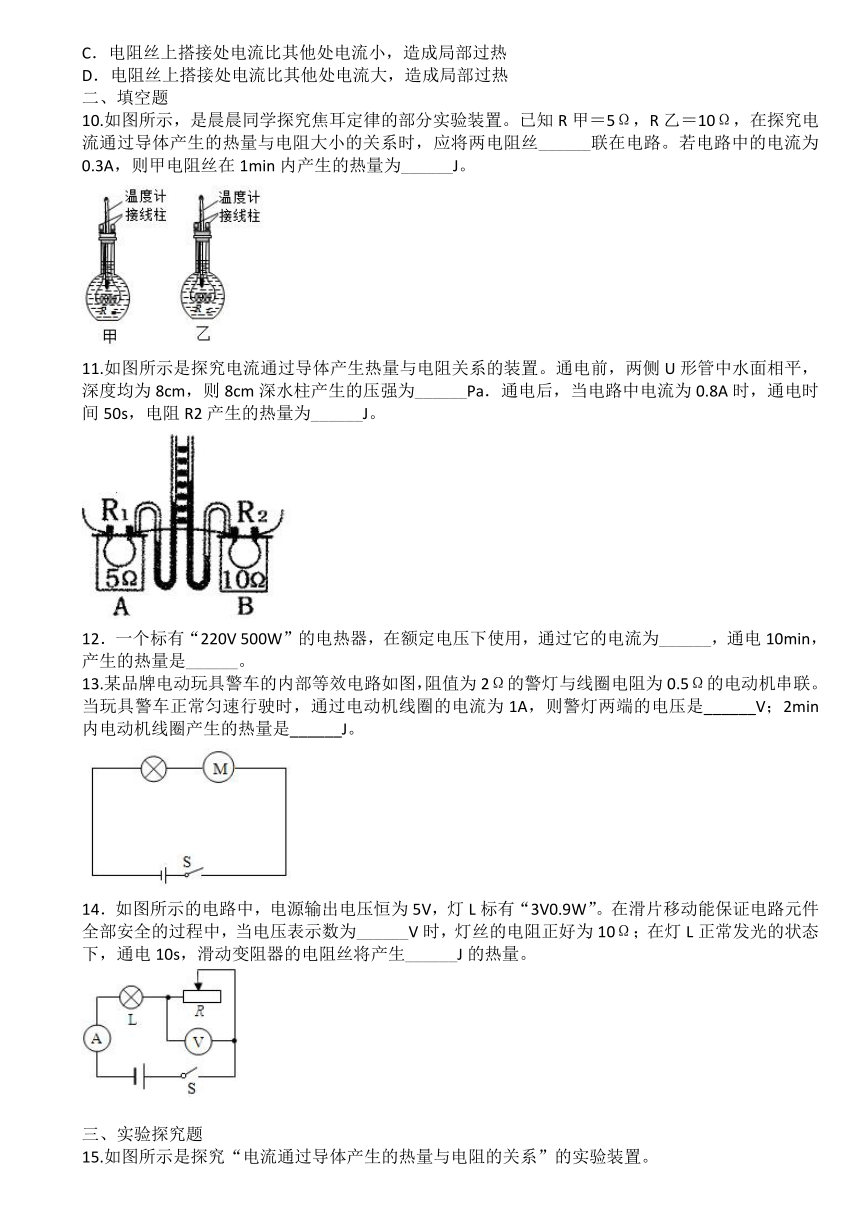

10.如图所示，是晨晨同学探究焦耳定律的部分实验装置。已知R甲＝5Ω，R乙＝10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝______联在电路。若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为______J。

11.如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为______Pa．通电后，当电路中电流为0.8A时，通电时间50s，电阻R2产生的热量为______J。

12．一个标有“220V 500W”的电热器，在额定电压下使用，通过它的电流为______，通电10min，产生的热量是______。
13.某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是______J。

14．如图所示的电路中，电源输出电压恒为5V，灯L标有“3V0.9W”。在滑片移动能保证电路元件全部安全的过程中，当电压表示数为______V时，灯丝的电阻正好为10Ω；在灯L正常发光的状态下，通电10s，滑动变阻器的电阻丝将产生______J的热量。


三、实验探究题
15.如图所示是探究“电流通过导体产生的热量与电阻的关系”的实验装置。
(1)实验中通过观察____________来比较电流产生的热量的多少。
(2)为了便于比较两种电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入________相等、初温相同的同种液体。
(3)为了在较短时间内达到明显的实验效果，实验时选用煤油而不选水，是因为煤油的比热容________(选填“大于”“等于”或“小于”)水的比热容。
(4)实验结论是：在电流、通电时间相同时，_____ _____，产生的热量越多。

16.如图实验装置，探究电流通过导体产生热量的多少与哪些因素有关：
（1）若想探究电流产生热量的多少与电阻的关系，则应选择图中的______两个密闭容器进行实验；
（2）通电时间相同时，产生热量最多的是密闭容器______中的电阻丝。
（3）如果通电时间一段时间发现乙和丙U型管中液面的高度差逐渐变大，但甲中不变，则可能的原因是______。

三、计算题
17小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知R1＝20Ω、R2＝30Ω，请计算：

（1）S2闭合，S1、S3断开时，电路中的电流；
（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；
（3）该电路的最大功率和最小功率之比。















18.如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求：

（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1 min内产生的热量。

























答案
C2.B3. D 4.C5. C6. A7.D8. D9.B
串；27
800 320
12.2.27 3×105J
13.2 ? 60
14.2 6
15.温度计示数的变化 (2)质量 (3)小于 (4)电阻越大
16.（1）甲、乙；（2）乙；（3）甲装置漏气。
17.答：（1）S2闭合，S1、S3断开时，电路中的电流为0.2A；
（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能为1000J；
（3）该电路的最大功率和最小功率之比为25：6。
18.（1）电源两端的电压为3V；
（2）通过R1的电流为0.5A，R2的阻值为4Ω；
（3）R2在1min内产生的热量为60J。
