人教版九年级物理十八章第四节焦耳定律练习题 （含答案）

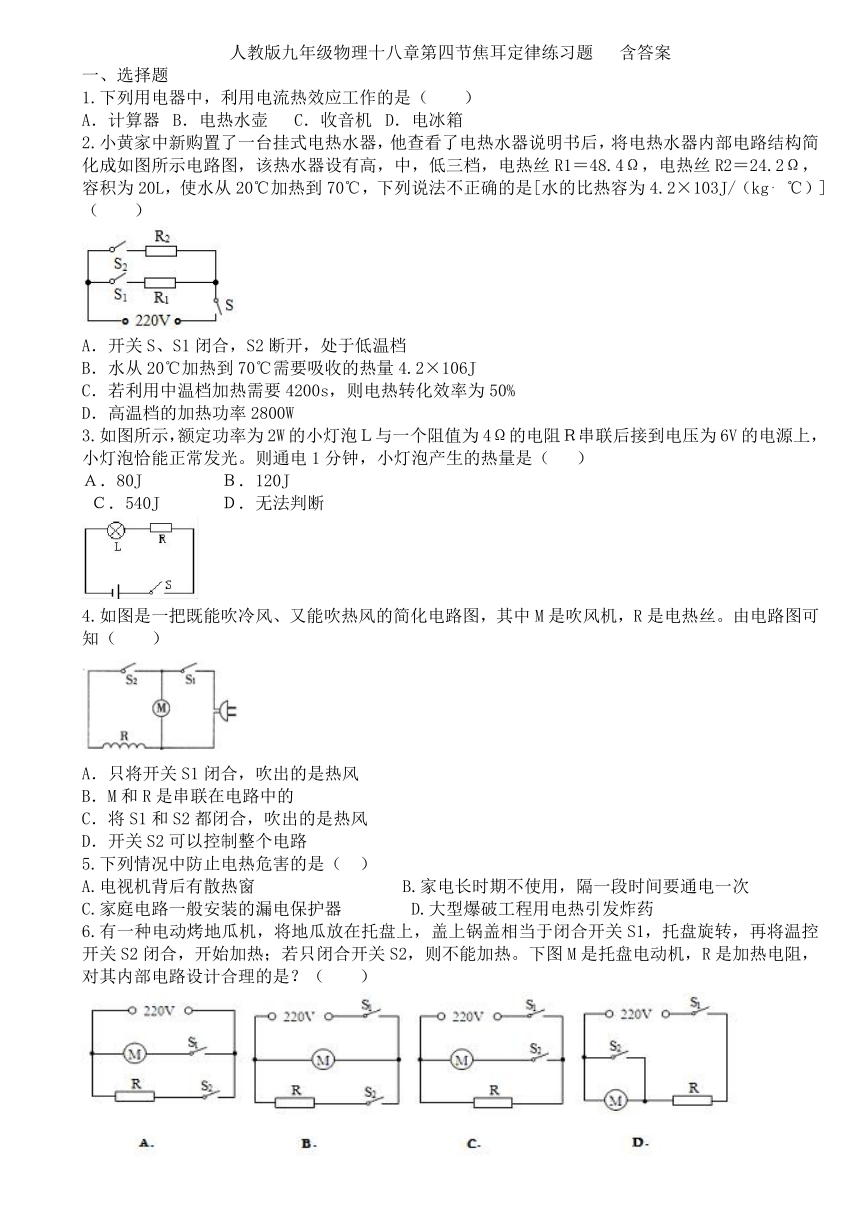

人教版九年级物理十八章第四节焦耳定律练习题 含答案
一、选择题
1.下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
2.小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高，中，低三档，电热丝R1＝48.4Ω，电热丝R2＝24.2Ω，容积为20L，使水从20℃加热到70℃，下列说法不正确的是[水的比热容为4.2×103J/（kg?℃）]（　　）

A．开关S、S1闭合，S2断开，处于低温档
B．水从20℃加热到70℃需要吸收的热量4.2×106J
C．若利用中温档加热需要4200s，则电热转化效率为50%
D．高温档的加热功率2800W
3.如图所示，额定功率为2W的小灯泡Ｌ与一个阻值为4Ω的电阻Ｒ串联后接到电压为6V的电源上，小灯泡恰能正常发光。则通电1分钟，小灯泡产生的热量是（? ）
Ａ．80J? Ｂ．120J???
Ｃ．540J??? Ｄ．无法判断

4.如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）

A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
5.下列情况中防止电热危害的是（ ）
A.电视机背后有散热窗 B.家电长时期不使用，隔一段时间要通电一次
C.家庭电路一般安装的漏电保护器 D.大型爆破工程用电热引发炸药
6.有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　）

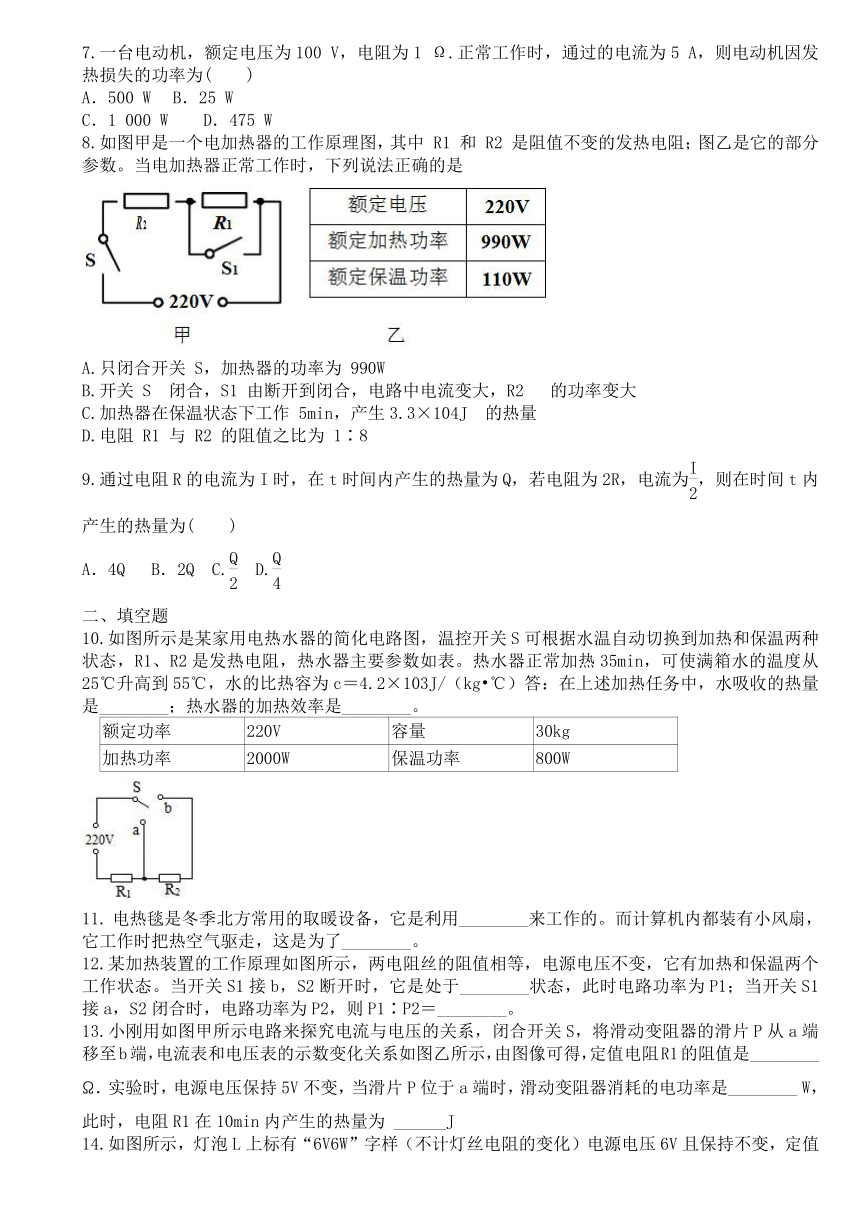

7.一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为(　　)
A．500 W B．25 W
C．1 000 W D．475 W
8.如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是

A.只闭合开关 S，加热器的功率为 990W
B.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大
C.加热器在保温状态下工作 5min，产生3.3×104J 的热量
D.电阻 R1 与 R2 的阻值之比为 1∶8
9.通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，电流为，则在时间t内产生的热量为(　　)
A．4Q B．2Q C. D.
二、填空题
10.如图所示是某家用电热水器的简化电路图，温控开关S可根据水温自动切换到加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如表。热水器正常加热35min，可使满箱水的温度从25℃升高到55℃，水的比热容为c＝4.2×103J/（kg?℃）答：在上述加热任务中，水吸收的热量是________；热水器的加热效率是________。
额定功率 220V 容量 30kg
加热功率 2000W 保温功率 800W


电热毯是冬季北方常用的取暖设备，它是利用________来工作的。而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。
12.某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于________状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝________。
13.小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是________?．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是________ W，此时，电阻R1在10min内产生的热量为 ______J
14.如图所示，灯泡L上标有“6V6W”字样（不计灯丝电阻的变化）电源电压6V且保持不变，定值电阻R＝4Ω．只闭合开关S1和S3，电阻R在100s产生的热量是________J；电路在工作状态下整个电路消耗的最小功率是________W。

三、计算题
15.一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210欧姆，它的额定功率是多大？在额定电压下通电10分钟产生多少热量？









16.．如图所示是一直流电动机工作时的电路图．电动机内阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数UV＝110 V．试求：
(1)通过电动机的电流；
(2)输入电动机的电功率；
(3)电动机输出的机械功率．







17.．如图为某三档位（慢加热、快加热、保温）电热水器的简化电路图，R1、R2均为加热电阻（温度对电阻的影响忽略不计）；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：
（1）若电热器中已装满初温为25℃的水40kg，将这些水加热到最高温度，水吸收的热量，c水＝4.2×103J/（kg?℃）；
（2）当开关S1闭合，S2接b时，电热水器处于　慢加热　状态，求R1的阻值；
额定电压 220V
保温功率 605W
慢加热功率 1210W
快加热功率

（3）若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间？







答案
1.B
2.D
3.B
4.C
5.A
6.B
7.B
8.BC
9.C
10.3.78×106J 90%
11.热效应 散热
12.保温? 1∶4??
13. 10、0.4、60
14.900 3.6
15.40 24000
16.　(1)5 A　(2)550 W　(3)530 W
17.（1）用该电热水器把水加热到最高温度，水需要吸收的热量为8.4×106J；
（2）慢加热；R1的阻值为40Ω；
（3）用快加热比用慢加热节约4132s。
