13.3 怎样认识和测量电流

沪粤版九年级物理上册
一、电流是怎样形成的？
人按一定方向移动形成“人流”
车辆按一定方向移动形成“车流”
水按一定方向移动形成“水流”
？按一定方向移动形成电流
原来是电荷定向移动形成电流

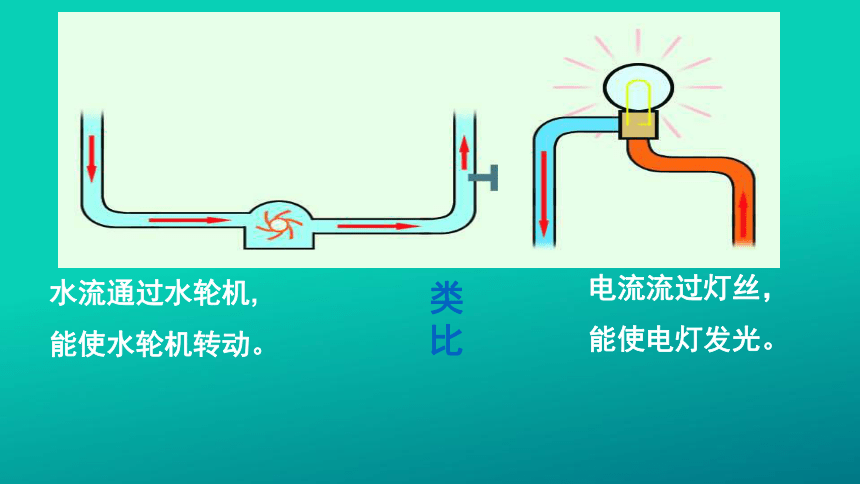

水流通过水轮机,
能使水轮机转动。
电流流过灯丝，
能使电灯发光。
类比
电流的形成：

电流方向：

是导体中电荷定向移动形成的。
规定正电荷定向移动的方向。
什么是电流

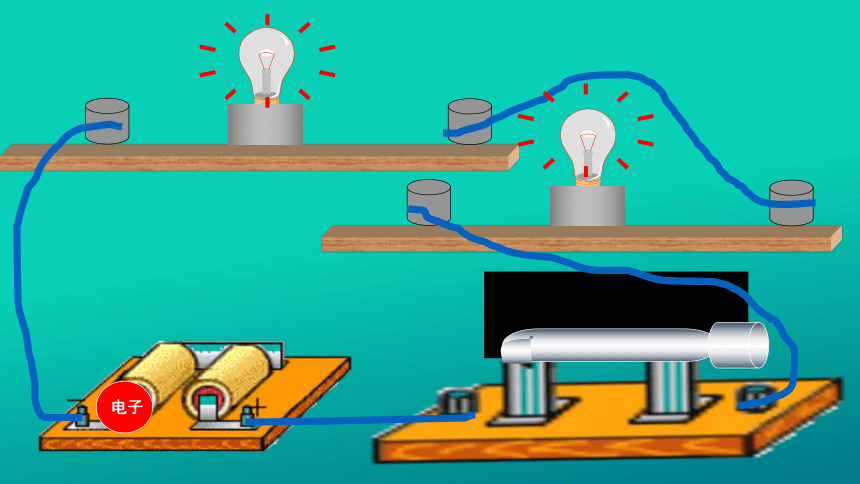

电子

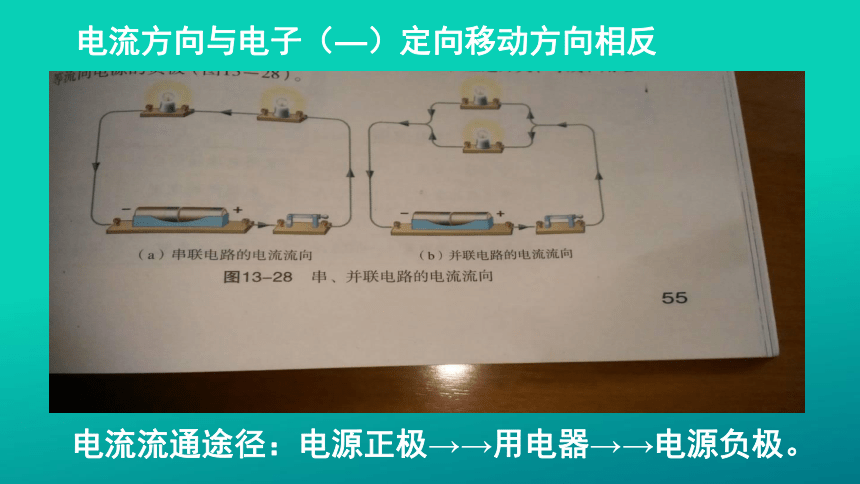

电流流通途径：电源正极→→用电器→→电源负极。
电流方向与电子（—）定向移动方向相反

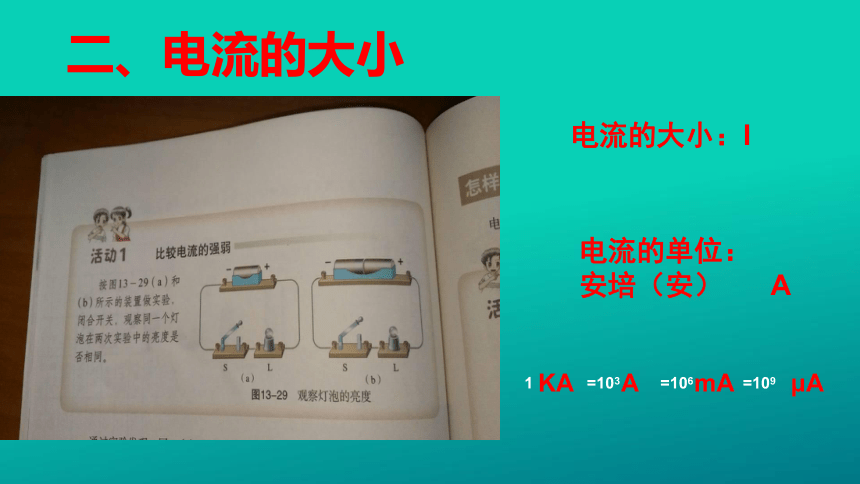

二、电流的大小
电流的大小：I
电流的单位：
安培（安） A
KA A mA μA
1 =103 =106 =109

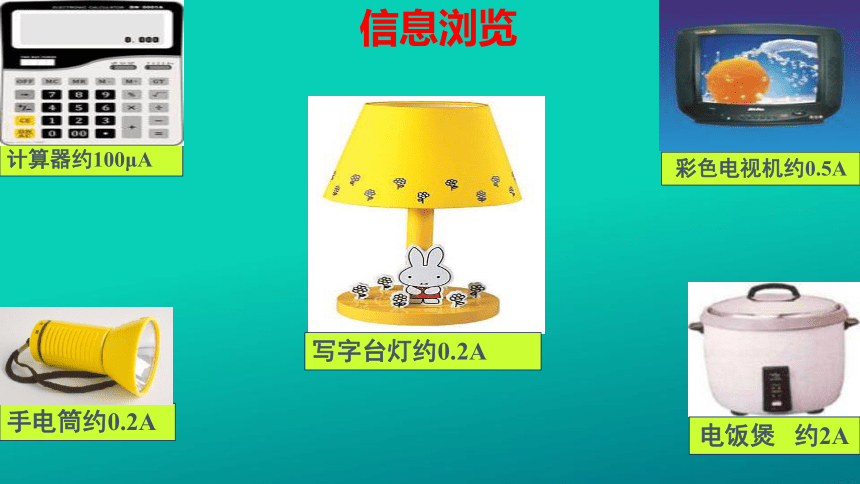

手电筒约0.2A
彩色电视机约0.5A
电饭煲 约2A
计算器约100μA
写字台灯约0.2A
信息浏览

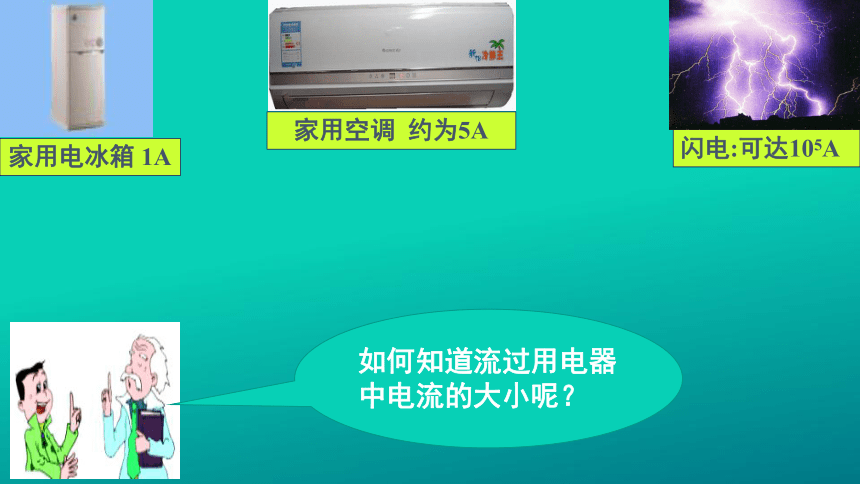

闪电:可达105A
家用空调 约为5A
家用电冰箱 1A
如何知道流过用电器中电流的大小呢？
三、怎样测量电流
测量电路中电流的仪器叫_______，又称 。
活动2：认识电流表
电流表
安培表
工业用的电流表
实验用的电流表
电流表的
图形符号
1、实验室中常用的电流表如图所示，它有_ 个接线柱，____个量程。
2、如果把标有“－”的接线柱和标有“0.6”的接线柱接到电路中，表示选用 量程；电流表的分度值为 ；
3、如果把标有“－”的接线柱和标有“3”的接线柱接到电路中，表示选用 量程；电流表的分度值为 ；
3
2
0～ 0.6A
0.02A
0～ 3A
0.1A
使用电流表测量电流时应注意：
（1）校零
认真阅读电流表使用说明，学会正确使用电流表
调零旋钮
（2）“+”入，“－”出
（3）串联在电路中
（4）不能超过电流表的量程
（5）绝不允许直接连接到电源的两极
使用电流表的注意事项
读数不准确



指针反偏
若并联，用电器被短路
损坏电流表
损坏电源及电流表
序号 正确用法 否则会造成什么后果
1 校零
2 “+”入“—”出
3 与被测电路串联
4 不超量程
5 禁止直接与电源相连
四、学生活动：用电流表测量电流
序号 正确用法
1 校零
2 “+”入“—”出
3 与被测电路串联
4 不超量程
5 禁止直接与电源相连
课堂练习一：指出图中电路的错误
1.
2.
3.
你能识得下图中的电流表测谁的电流吗？
1、如图1所示的电路是用电流表测灯L中的电流，其中连接正确的是（ ）
2、把电流表接入电路时，有时要试触，其目的是（ ）
A、检查电流表是否完好。
B、检查电流表的连接方式是否正确。
C、检查整个电路是否连接正确。
D、选择最合适于被测电流的量程。
B
D
4、某同学用“0-0.6A”量程测量某电路电流，因下排刻度模糊，他从上排读数读得数据是2.4A，那么该电路的实际电流是_____A。
0.48
3、使用电流表时，若将正负接线柱接反了，
产生的后果是：（ ）
A、 用电器被烧坏 B、 电源被烧坏
C 、指针反转 D 、可正常读数
C
小结：
1、电流是怎么形成的
2、电流大小、单位：
3、电流的测量
！
