欧姆定律的应用

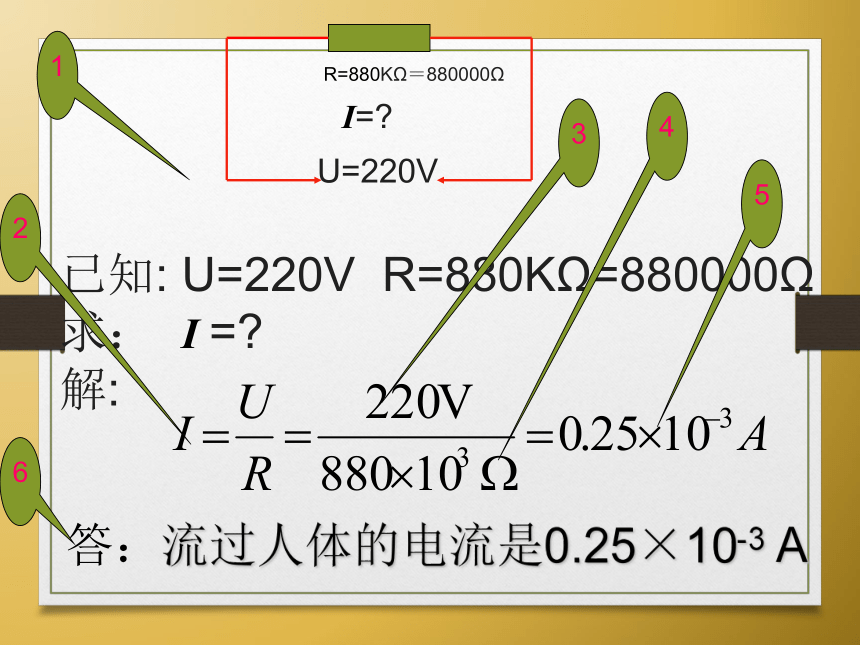

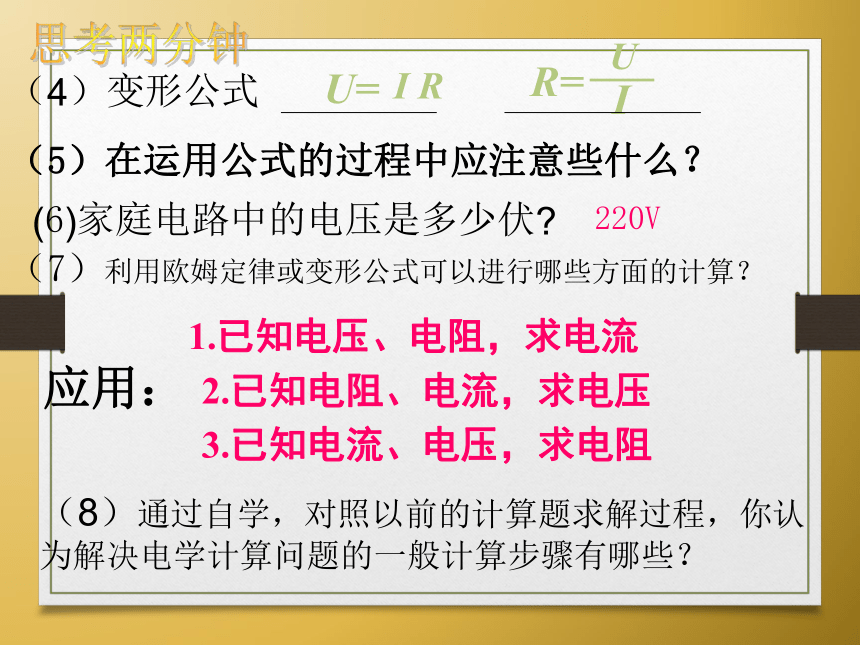

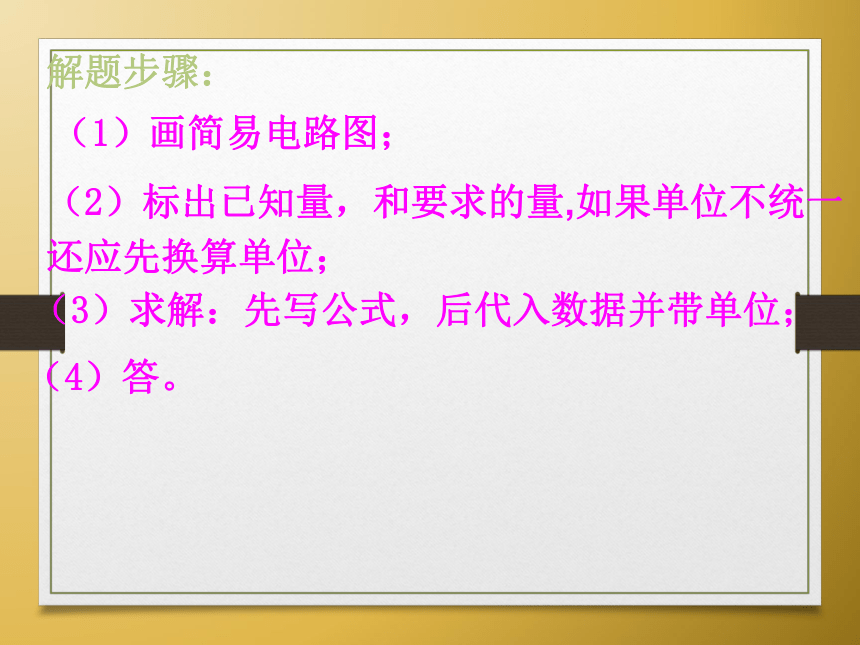

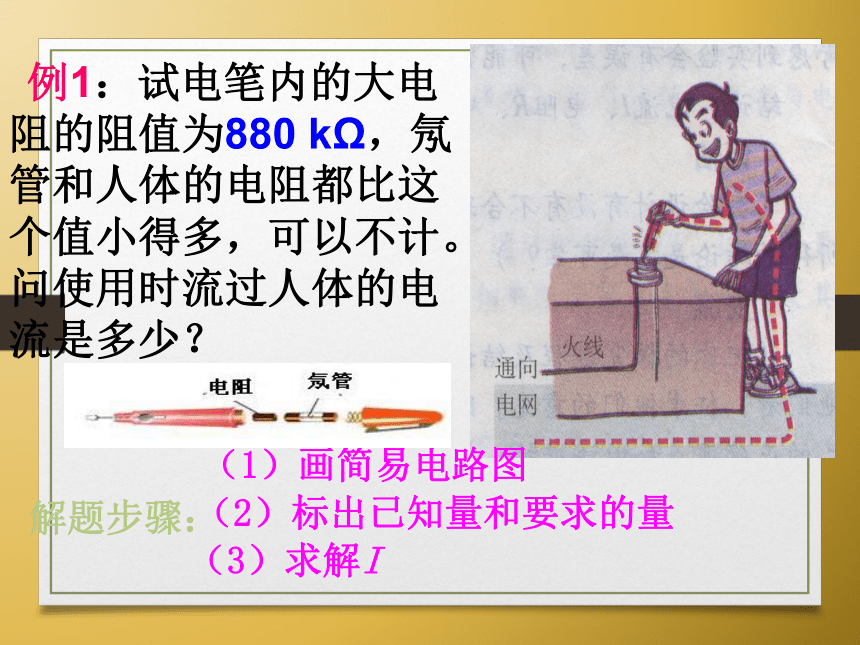

自学提纲：（请同学们抓紧时间读课本26页到27页电阻的串联和并联以上部分内容,三分钟后，回答以下问题）导体中的电流跟导体两端的 成正比，跟导体的电阻成 .这个定律是德国物理学家 , 经过实验总结出来的,所以叫 .流过这段导体的电流——安培（A）这段导体两端的电压——伏特（V）这段导体的电阻——欧姆（Ω）I——U——R——（1）内容：（2）公式：（3）公式中的各量表示的什么：电压反比欧姆定律欧姆（5）在运用公式的过程中应注意些什么？(6)家庭电路中的电压是多少伏?（7）利用欧姆定律或变形公式可以进行哪些方面的计算？应用：3.已知电流、电压，求电阻1.已知电压、电阻，求电流2.已知电阻、电流，求电压（8）通过自学，对照以前的计算题求解过程，你认为解决电学计算问题的一般计算步骤有哪些？（4）变形公式220V思考两分钟（2）标出已知量，和要求的量,如果单位不统一还应先换算单位；解题步骤：（1）画简易电路图；（3）求解：先写公式，后代入数据并带单位；（4）答。 例1：试电笔内的大电阻的阻值为880 kΩ，氖管和人体的电阻都比这个值小得多，可以不计。问使用时流过人体的电流是多少？（2）标出已知量和要求的量解题步骤：（1）画简易电路图（3）求解IU=220V已知: U=220V R=880KΩ=880000Ω
求： I =?
解: 答：流过人体的电流是0.25×10-3 A123456小试牛刀1、根据欧姆定律完成下表 3 0.9 0.15 152、将欧姆定律的公式I=U/R变形得到R=U/I，关于此式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，与通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压越大，则电阻越大
D．导体的电阻在数值上等于它两端的电压和通过它的电流之比D2、如图所示，电源电压为9V，电压表的示数为3V，已知R＝6?，则小灯泡L的电流为 A已知：U = 3V ; R = 6Ω求：I=？ 解： I = U / R
=3V/6 Ω
＝0.5A
又因为在串联电路中，电流处处相等所以流过小灯泡的电流也为0.5A。
答：小灯泡的电流为0.5A.小组合作＝6ΩU＝3VI=？1回顾目标，你有何收获？学习目标：
1、理解欧姆定律内容，并会运用比例公式。
2、掌握欧姆定律公式及公式中每个字母表示的含义和单位。
3、会根据欧姆定律公式及变形公式进行简单的计算。
欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 公式： I=U/R 欧姆定律公式中单位统一，同一导体，同一电路，同一时刻，两个条件，一个性质。当堂检测1、下表列出了几种用电器的已知量，根据欧姆定律，算出要求的量、并填入空格中。2、小辉自制了一个柠檬电池，当他把一只阻值为4Ω的小灯泡接入电路中时，测得通过小灯泡的电流为0.2A，小辉由此可计算出柠檬电池两端的电压为 V。电路中的电能是由柠檬的 能转化而来的。12V1.8V0.2mA0.8化学3、将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，该铅笔芯的电阻为 ?； 若将这支铅笔芯两端的电压增加到6V，则通过它的电流是 A4、有一种指示灯，电阻为7.2Ω，通过的电流为 0.5A 时才能正常发光，要使其正常发光，应加多大的电压？ V。7.2Ω0.5A200.33.6当堂检测当堂检测4、一个熨斗的电阻是0.1KΩ,使用时流过的电流是2.1A，加在电熨斗上的电压是多少5、导体两端电压为3V时，通过它的电流是0.6A，如果使导体两端电压增加到6V，那么该导体的电阻是（ ）。
A．1.8Ω B．5Ω C．10 Ω D．15Ω 3、某段导体两端的电压为32V，通过的电流为0.4A，如果导体两端的电压再增加4V，导体中通过电流为多少。（选做题）0.45A210VB6、某实验中测得一个未知电阻的电压为4.8V，流过的电流是320mA，求该电阻的阻值。7、在如图所示的电路中,调节滑动变阻器 R’，使灯泡正常发光,用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。15Ω12V2、公式中的电流、电压、电阻，都是相对于同一段导体或同一段电路而言，且是同一时刻。3、定律中所说的电流跟电压成正比，是在电阻一定的情况下而言的。电流跟导体的电阻成反比是对电压一定的情况下而言的，即两个关系分别有不同的前提条件。1、使用欧姆定律时各个物理量的单位必须统一，电流的单位是安培，电压的单位是伏特，电阻的单位是欧姆。4、电阻是导体的一种性质，与电压的有无和电压的大小及电流的大小，有无都无关，在数值上等于电压除以电流，所以，我们不能认为电阻R跟电压U成正比，跟电流I成反比。简单的说就是两统（同）一、两条件、一性质。
