课件17张PPT。第十五章 电功和电功率15.3 怎样使用电器正常工作P95：一 观察灯泡的亮度变化 　　我们用滑动变阻器进行控制，分别测量以下三种情况下小灯泡的实际功率。（1）使小灯泡两端的电压低于额定电压，并观察小
灯泡的亮度.
（2）使小灯泡在额定电压下发光，并观察小灯泡的
亮度
（3）使小灯泡两端的电压约为额定电压的1.2倍，并

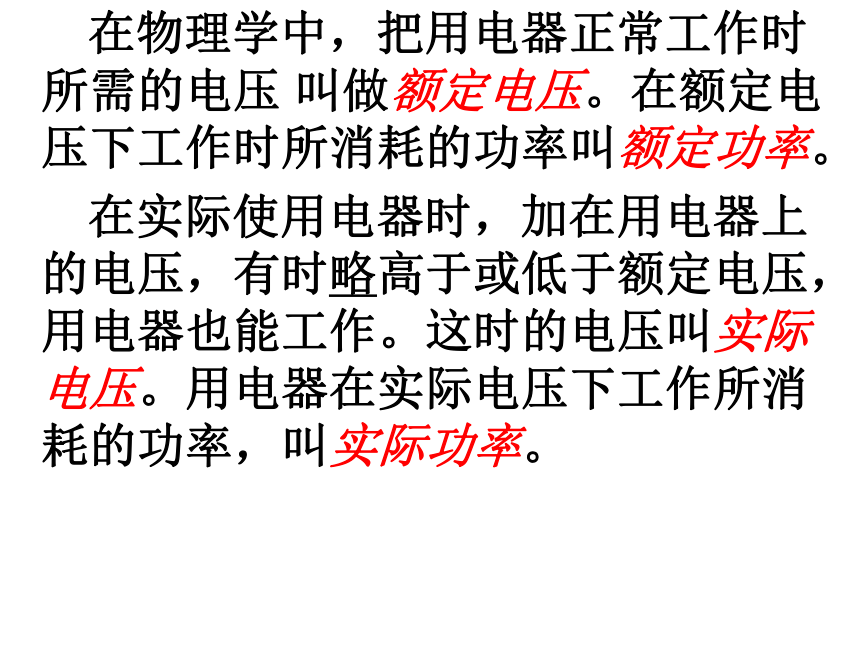

观察小灯泡的亮度活动1:观察小灯泡的亮度变化:结论:当加在灯两端电压等于灯泡上标出电压时,灯正常发光.若高于标出电压时,灯泡___________.若低于标出电压时,灯泡___________.更亮变暗 在物理学中，把用电器正常工作时所需的电压 叫做额定电压。在额定电压下工作时所消耗的功率叫额定功率。
在实际使用电器时，加在用电器上的电压，有时略高于或低于额定电压，用电器也能工作。这时的电压叫实际电压。用电器在实际电压下工作所消耗的功率，叫实际功率。二、测量小灯泡的电功率

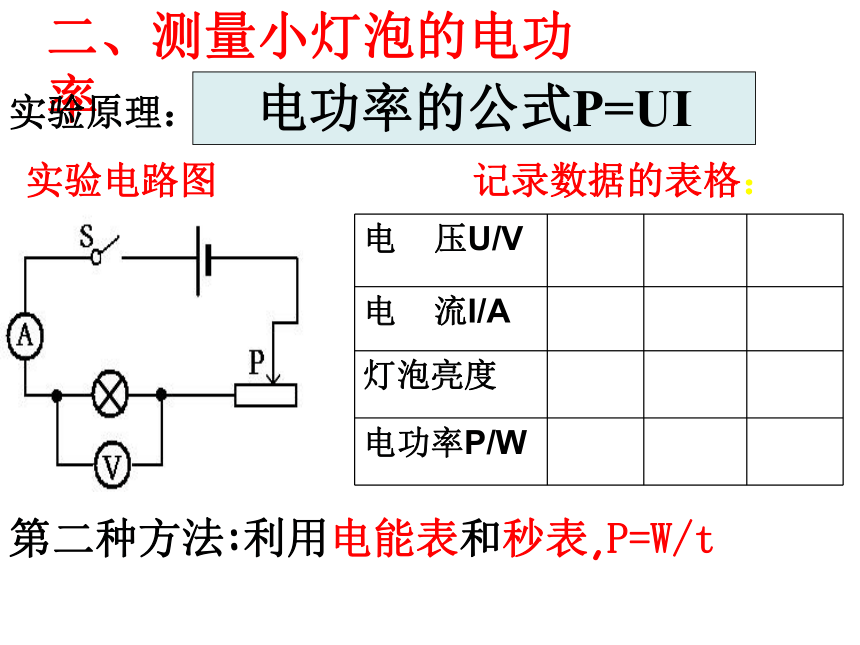

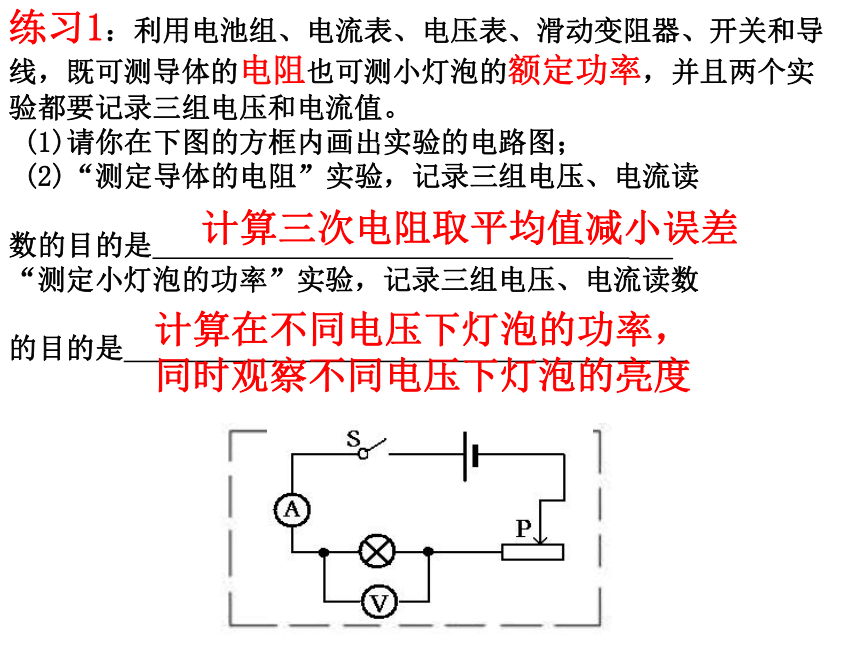

实验原理：电功率的公式P=UI实验电路图 记录数据的表格： 第二种方法:利用电能表和秒表,P=W/t练习1：利用电池组、电流表、电压表、滑动变阻器、开关和导线，既可测导体的电阻也可测小灯泡的额定功率，并且两个实验都要记录三组电压和电流值。
(1)请你在下图的方框内画出实验的电路图；
(2)“测定导体的电阻”实验，记录三组电压、电流读
数的目的是??????????????? ????? ???????????___
“测定小灯泡的功率”实验，记录三组电压、电流读数
的目的是??????? ??????????????

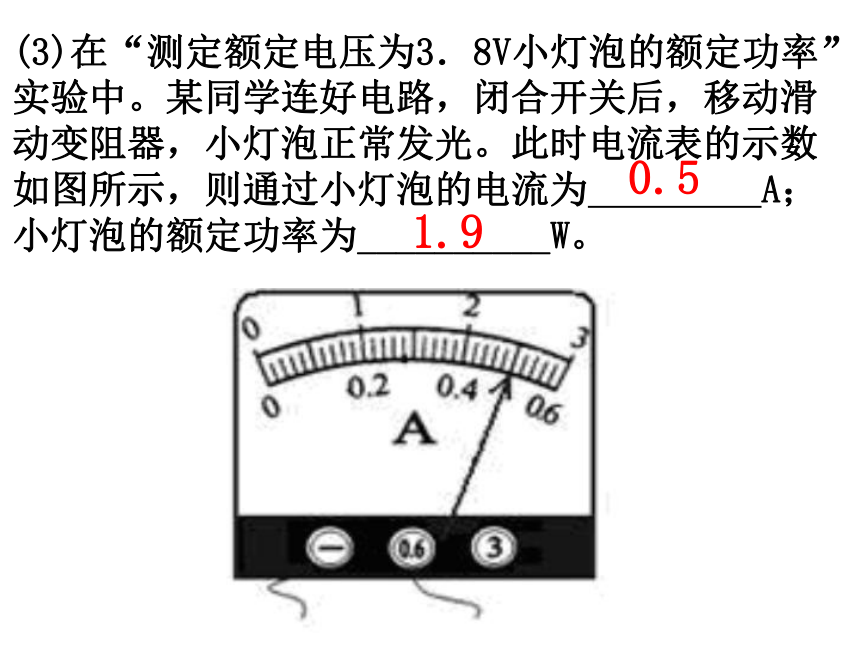

计算三次电阻取平均值减小误差 计算在不同电压下灯泡的功率，同时观察不同电压下灯泡的亮度(3)在“测定额定电压为3．8V小灯泡的额定功率”实验中。某同学连好电路，闭合开关后，移动滑动变阻器，小灯泡正常发光。此时电流表的示数如图所示，则通过小灯泡的电流为???????? A；
小灯泡的额定功率为__________W。0.51.9练习2：在“测定小灯泡的功率”的实验中：
（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是??????????????????? ．(2)某同学连接了电路开始实验，当开关闭合后，灯亮，电压表和电流表均有示数，但无论怎样调节滑动变阻器，电压表和电流表的示数均不改变，则故障的原因可能是 ?? ；调零 滑动变阻器的接法有误 (3)他还注意到，这个实验记录也可以用来计算灯丝的电阻，但他做完实验后发现三次计算的灯丝电阻却不一样，
他想：导体的电阻不是与电压、电流无关吗？为什么会出现
这样的情况? 请你对此作出解释：? ? ? ? ? ? ? ? ? ? ? ? ??电阻与温度有关 练习3：在用电流表、电压表测小灯泡额定功率的实验中，已知小灯泡标有“3.8V”字样。小刘同学正确连接好实验电路，如图所示。
（1）实验过程中，闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近电源电压，请分析电路出现故障的原因：____________________。
（2）排除故障后，小刘同学调节滑动变阻器滑片，使灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为_____________W。
（3）假若电压表15V量程损坏，3V量程能正常使用，电压电压为6V且稳定不变，仍利用现有器材完成实验，你认为应如何操作？
灯丝断掉（灯泡两端的接线柱接触不良） 1.52 用电压表测量滑动变阻器两
端的电压，使电压表的示数为
2.2V，读出此时电流表的读数例1 有两个灯泡L1和L2 ，分别标有“ＰＺ220-40”和“ＰＺ220-100”字样(若不考虑温度对灯丝电阻的影响)
求:(1)两灯的电阻各是多少?
(2)两灯并联在家庭电路中,哪个灯更亮?
(3)两灯串联在家庭电路中,哪个灯更亮?
第二课时电功率公式： P＝UI=I2R=U2/R1 一个手电筒的灯泡“6V 6W”，
已知:额定电压是______,额定功率是____
求:(1)额定电流 （2）电阻
（3）若电池电压降为 3V,它的实际功率
(4)它正常工作10分钟消耗多少电能?
2 一个用电器铭牌上有“220V 1000W”,求：
(1)已知_________和____________
(2)
（4）它正常工作时3小时消耗多少电能?
（5）实际电压变为110V时，求实际电功率额定电流 （3）电阻3一个“220V 880W”的电饭锅 ，
（1）在额定电压下工作，它的电流
（2）它的电阻是多少？
（3）若工作15min，消耗的电能
(4)由于使用时间长，电阻丝变细电阻增至110欧，若电压仍为220V不变，求它的实际功率
4、一个用电器单独接在标有“3000R/kW h”的
电能 表上后,使转盘在300s内转300R,
求:(1)消耗的电能
(2)此用电器的电功率是多少?
5 “PZ220-40”的灯泡正常工作时，
（1）两端电压应是多少？
（2）此时通过其中的电流是多少？
（3）它的电阻是多少？
（4）它的额定功率是多少？
6 若将 “PZ220-40”的灯泡接到110V电压的电路中，求：
（1）它的实际电压和实际电流
（2）实际的电功率是多少？7 一个“12V 16W”的灯，
求：（1）正常工作时的电流（2）电阻
(3)正常工作半小时消耗的电能
（4）若接入10V电路中，它的实际电功率
8 一个“220V 1100W”的电炉，
求：（1）电阻
（2）当它两端的实际电压是200V时它的实际功率是多少？ 9 电饭锅20分钟内消耗电能0.4kW?h,求(1)计算电饭锅的电功率. (2)这个过程中,电流做功____J.
10一台电动机工作时电功率是2000W,
求:它工作10分钟电流做功多少焦?
消耗多少kW?h电能?
11 一个电阻阻值16Ω，通过的电流是 0.5Ａ，求它的电功率是多少？
12 一个电阻24欧的灯泡接在电压12V的电源两端,它的电功率是多少?
13小明家相邻两月月底电能表示数如图,这个月共消耗电能多少kWh?设电费是0.6元/ kWh,本月需要缴费多少?
