磁场 磁感线

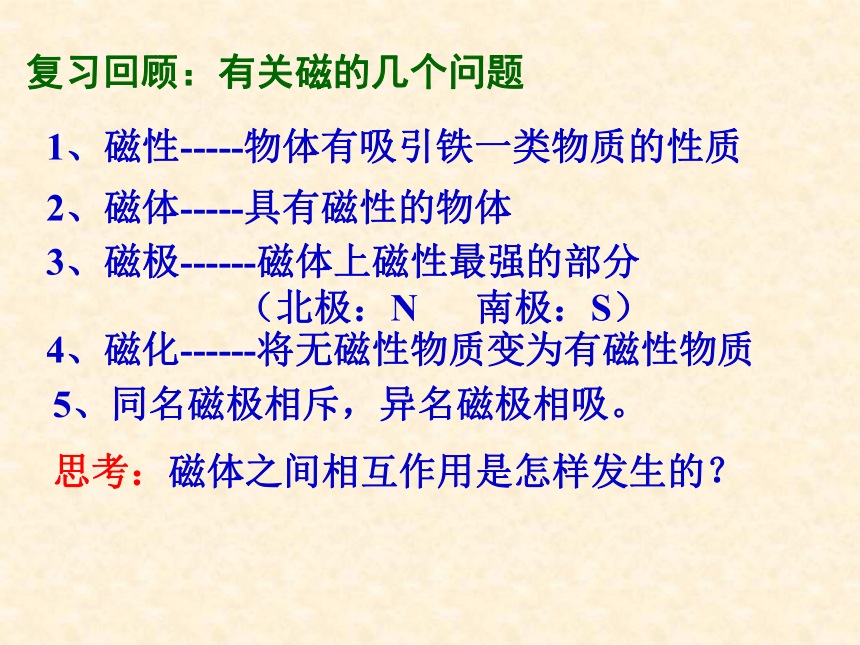

复习回顾：有关磁的几个问题
1、磁性-----物体有吸引铁一类物质的性质
2、磁体-----具有磁性的物体
3、磁极------磁体上磁性最强的部分
（北极：N 南极：S）
5、同名磁极相斥，异名磁极相吸。
4、磁化------将无磁性物质变为有磁性物质
思考：磁体之间相互作用是怎样发生的？

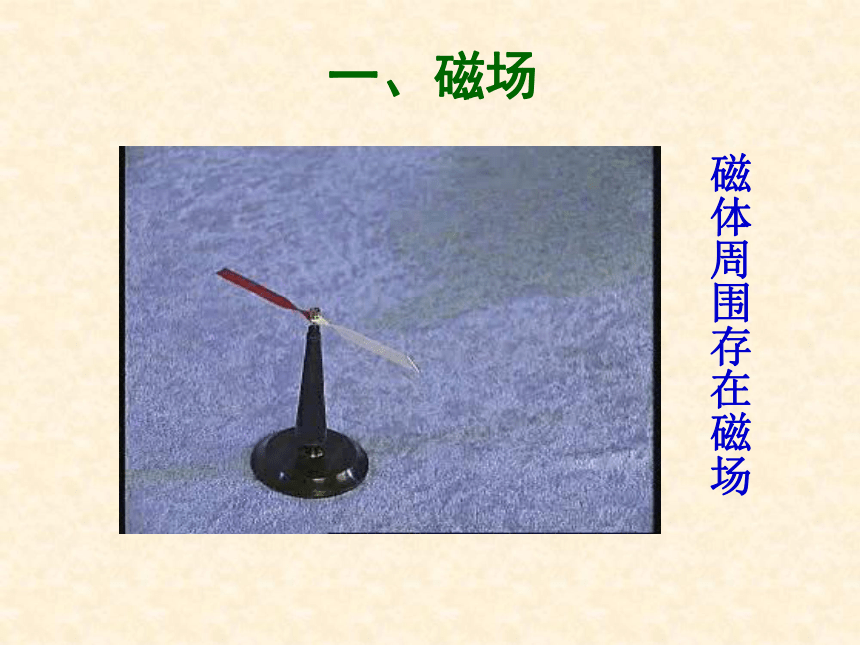

一、磁场
磁体周围存在磁场
电流周围存在磁场

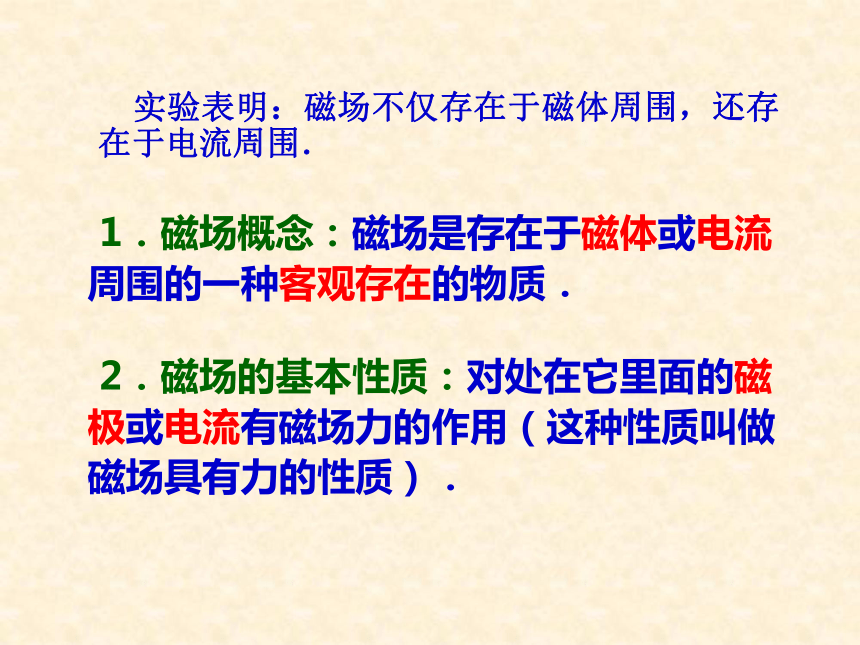

　　实验表明：磁场不仅存在于磁体周围，还存在于电流周围．
1．磁场概念：磁场是存在于磁体或电流周围的一种客观存在的物质．
2．磁场的基本性质：对处在它里面的磁极或电流有磁场力的作用（这种性质叫做磁场具有力的性质）．

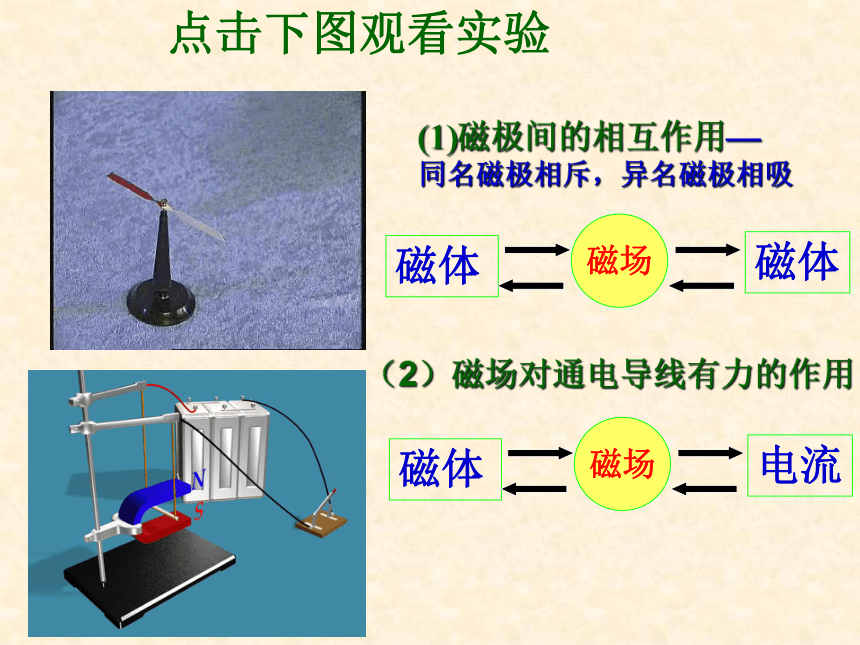

点击下图观看实验
(1)磁极间的相互作用—
同名磁极相斥，异名磁极相吸
（2）磁场对通电导线有力的作用

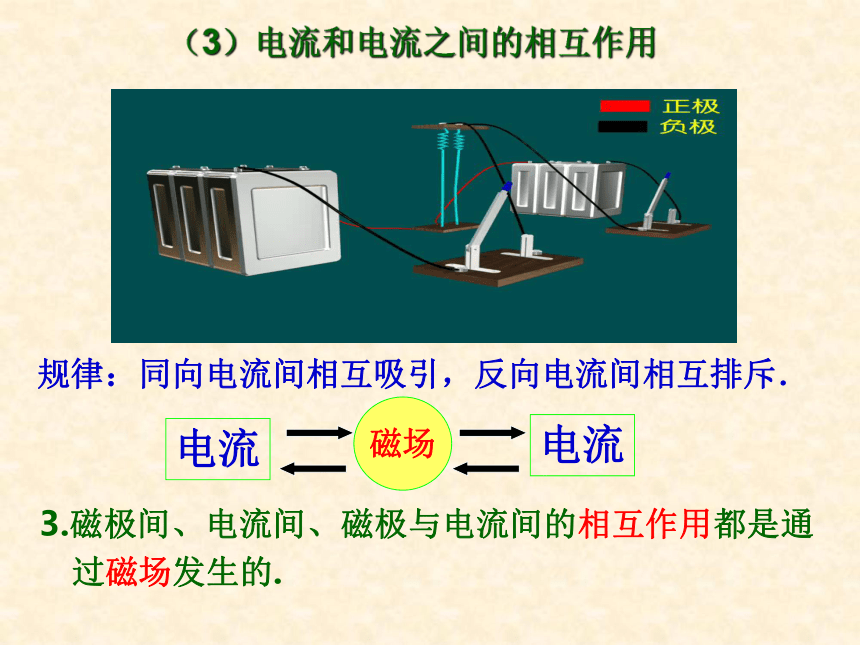

（3）电流和电流之间的相互作用
规律：同向电流间相互吸引，反向电流间相互排斥．
3.磁极间、电流间、磁极与电流间的相互作用都是通过磁场发生的.
4．磁场的方向：在磁场中的任一点，小磁针北极受力的方向（小磁针静止时北极的指向）为该点的磁场方向．
1．磁感线：在磁场中画一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上．
　
二 磁感线
①磁感线为形象描述磁场而假想的曲线；
②切线表方向，疏密表强弱；　
③闭合曲线:磁铁外部:N→S，内部:S→N；
　④磁感线不相交，也不相切．
磁感线的性质：
2.典型磁体周围的磁感线分布
条形磁铁的磁感线
蹄形磁铁的磁感线
问题:通电导线周围的磁场方向(磁感线的分布如何确定)?
　　安培定则（右手螺旋定则）：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．
3．电流磁场的磁感线分布
（1）直线电流磁场的磁感线分布
“x”表示垂直平面进去的方向
“?”表示垂直平面出来的方向
　　安培定则：用右手环形导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是环形导线）内部磁感线的方向．
（2）环形电流磁场的磁感线分布
安培定则：用右手握住螺线管，让弯曲四指所指的方向和电流的方向一致，大拇指所指的方向就是螺线管内部磁感线的方向.
（3）通电螺线管磁场的磁感线分布
5.磁感线和电场线比较
形象描述场而人为假象的曲线，实际不存在
闭合曲线
起于正电荷，终于负电荷
场的方向
场的强弱
不能相交
磁感线 电场线


相
似
点 引入目的
切线方向
疏密
相交
不同点
1、磁偏角：小磁针的指向
与正南北方向之间的夹角。
2、地磁场的应用：
（1）行军、航海
（2）勘探
（3）地球生命的“保护伞”
三 地磁场
例1、如图所示所在通电螺丝管内部中间的小磁针，静止时N极指向右端，则电源的c端为极，螺线管的a端为极．
【例 题】
例2：两根直导线通以如图的电流，且将磁场分成了四个区域，则这四个区域中，磁场加强的是哪个区域？
Ⅱ
Ⅰ
Ⅳ
Ⅲ
1.如图所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右.试判定电源的正负极.
2.如图所示，当线圈中通以电流时，小磁针的北极指向读者.试确定电流方向.
电流方向为逆时针方向.
