2020版广东省普通高中学业水平考试物理专题复习课件《选修1-1》　专题二　电磁技术与社会发展　家用电器与日常生活27张PPT

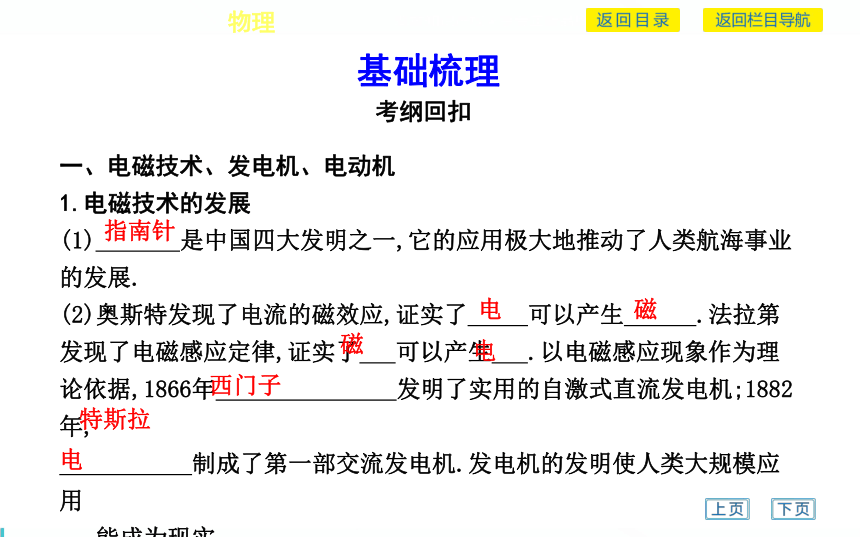

课件27张PPT。《选修1-1》　专题二　电磁技术与社会发展　家用电器与日常生活基础梳理题组例练基础梳理考纲回扣一、电磁技术、发电机、电动机
1.电磁技术的发展
(1) 是中国四大发明之一,它的应用极大地推动了人类航海事业的发展.
(2)奥斯特发现了电流的磁效应,证实了 可以产生 .法拉第发现了电磁感应定律,证实了 可以产生 .以电磁感应现象作为理论依据,1866年 发明了实用的自激式直流发电机;1882年,
制成了第一部交流发电机.发电机的发明使人类大规模应用

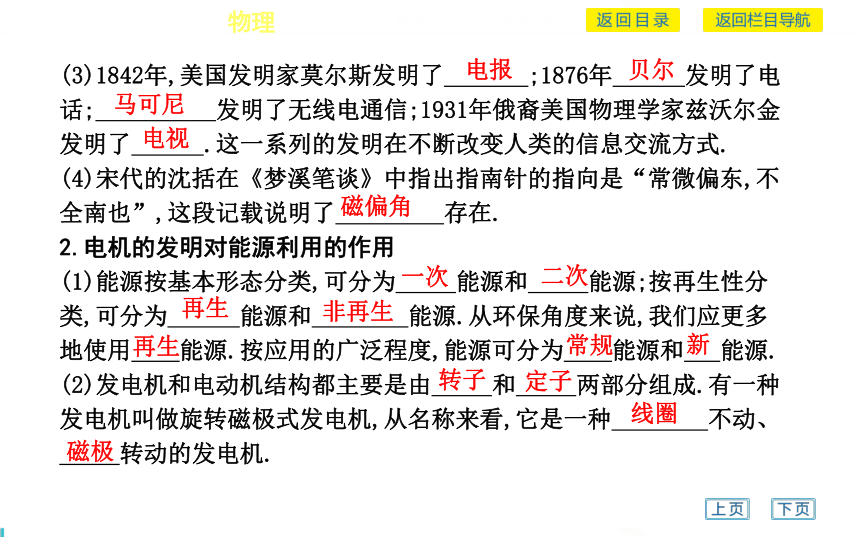

能成为现实.指南针电磁磁电西门子特斯拉电(3)1842年,美国发明家莫尔斯发明了 ;1876年 发明了电话; 发明了无线电通信;1931年俄裔美国物理学家兹沃尔金发明了 .这一系列的发明在不断改变人类的信息交流方式.
(4)宋代的沈括在《梦溪笔谈》中指出指南针的指向是“常微偏东,不全南也”,这段记载说明了 存在.
2.电机的发明对能源利用的作用
(1)能源按基本形态分类,可分为 能源和 能源;按再生性分类,可分为 能源和 能源.从环保角度来说,我们应更多地使用 能源.按应用的广泛程度,能源可分为 能源和 能源.
(2)发电机和电动机结构都主要是由 和 两部分组成.有一种发电机叫做旋转磁极式发电机,从名称来看,它是一种 不动、
转动的发电机.电报贝尔马可尼电视磁偏角一次二次再生非再生再生常规新转子定子线圈磁极二、传感器及应用、电磁波及应用
1.能像人的 那样感受外界信息,并能按照一定的规律和要求把这些信息转换成 的器件或装置,就叫传感器.
2.传感器是利用某些 、 或者 效应工作的.因此从学科的角度可把传感器分为 , 和 传感器.
3.目前常用的传感器有 , 和 传感器.
4.1895年,意大利物理学家 利用电磁波成功地实现了无线电通信.

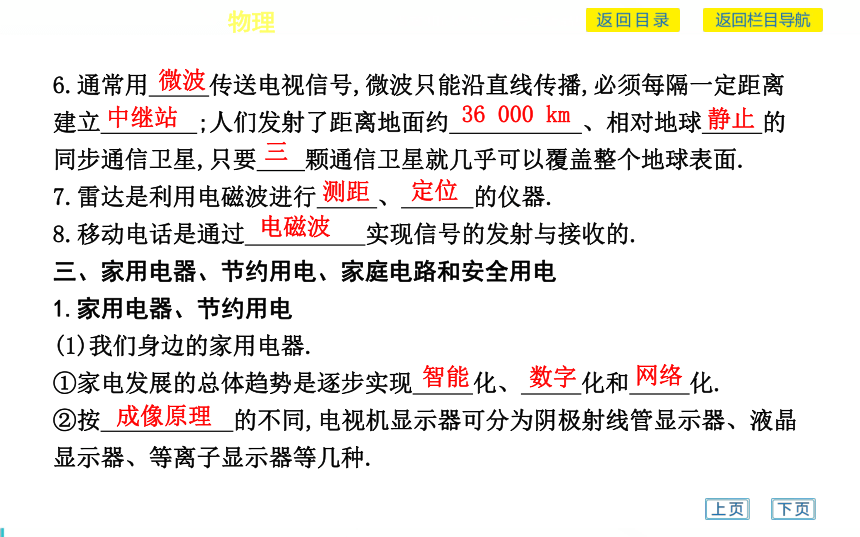

5.无线电广播的过程中,话筒把 转变成 ,放大后搭载到 上,然后由天线向周围空间发送出去.在接收端,接收机上的天线接收来自广播电台的电磁波,经 选取所需信号,放大送到 ,再现声音.感应器官可用输出信息物理化学生物物理传感器化学传感器生物温度传感器红外线传感器生物马可尼声音信号音频信号高频电磁波调谐器扬声器6.通常用 传送电视信号,微波只能沿直线传播,必须每隔一定距离建立 ;人们发射了距离地面约 、相对地球 的同步通信卫星,只要 颗通信卫星就几乎可以覆盖整个地球表面.?
7.雷达是利用电磁波进行 、 的仪器.
8.移动电话是通过 实现信号的发射与接收的.
三、家用电器、节约用电、家庭电路和安全用电
1.家用电器、节约用电
(1)我们身边的家用电器.
①家电发展的总体趋势是逐步实现 化、 化和 化.
②按 的不同,电视机显示器可分为阴极射线管显示器、液晶显示器、等离子显示器等几种.微波中继站36 000 km静止三测距定位电磁波成像原理智能数字网络③ 是选购、安装、安全使用和维护家电的依据.购买家电后一般的使用步骤是:首先阅读说明书的安装和 事项,看 是否符合要求;再按要求安装好机器, 后接通电源;然后_______
_________学习使用各种功能.说明书应保管好,以便日后查阅.
(2)常见家用电器的原理
①家用电器一般包含 部分、 部分以及 部分.
②微波炉是一种利用 加热食物的家电. 是微波炉实现加热的主要元件,它产生微波,使食物分子 ,把部分微波能量转换成食物分子的内能,令食物温度升高.
为了有助于食物的加热,炉腔是用 制造的,可以 微波;而微波炉烹调器皿用 制造,可以让微波 .说明书安全注意检测确认按说明书的指导电源控制工作安全微波磁控管高速振动反射微波的金属导体反射绝缘体穿透③电磁灶是利用 原理制成的.它在灶内通过交变电流产生 ,使放在灶台上的铁锅或不锈钢锅体内产生_________而发热.
(3)家用电器的选择
①我国居民用电的额定电压是 ,频率是 ,电力公司以 的耗电量为基数来计算电费.?

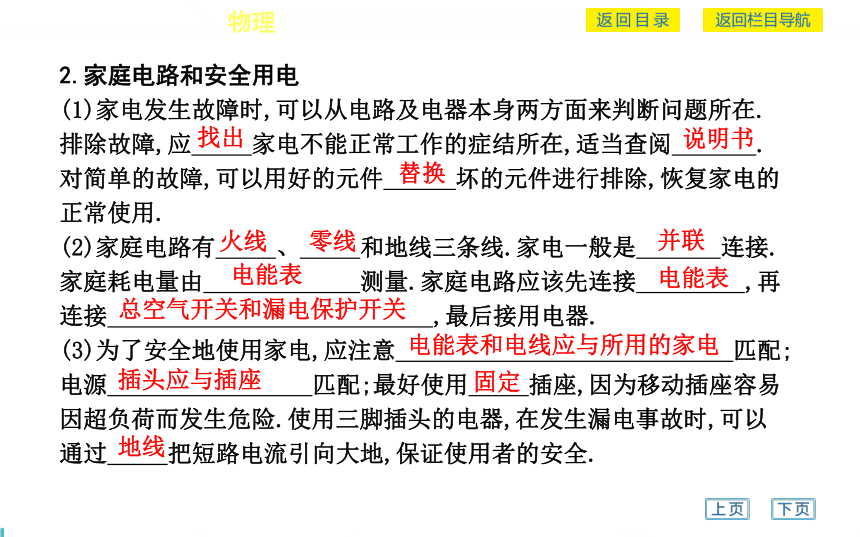

②选购家用电器,首先考虑的因素是产品的 ,还应考虑家庭人口和实际需要,不要片面追求 .使用家电时,应提高环保意识,注意 .电磁感应交变磁场感应电流220 V50 Hz1 kW·h功能大型化节约用电2.家庭电路和安全用电
(1)家电发生故障时,可以从电路及电器本身两方面来判断问题所在.排除故障,应 家电不能正常工作的症结所在,适当查阅 .对简单的故障,可以用好的元件 坏的元件进行排除,恢复家电的正常使用.
(2)家庭电路有 、 和地线三条线.家电一般是 连接.家庭耗电量由 测量.家庭电路应该先连接 ,再连接 ,最后接用电器.
(3)为了安全地使用家电,应注意 匹配;电源 匹配;最好使用 插座,因为移动插座容易因超负荷而发生危险.使用三脚插头的电器,在发生漏电事故时,可以通过 把短路电流引向大地,保证使用者的安全.找出说明书替换火线零线并联电能表电能表总空气开关和漏电保护开关电能表和电线应与所用的家电插头应与插座地线固定四、电阻器、电容器和电感器及其应用
电阻器、 和 是构成家用电器电路的三种基本元件.
(1)电阻器:对 有阻碍作用,可以通过控制电阻的大小控制电路中 的大小.
(2)电容器:由 组成.
电容器的作用:存储 ;在电路中,电容器起到____________
_____的作用.交变电流的频率越高,电容器对电流的阻碍作用越 .单位: .
(3)电感器:是由导线绕成的各种形状的 .
电感器的作用:它能存储 ;在电路中,电感器起到_______________的作用.交变电流的频率越高,电感器对电流的阻碍作用越 .单位: .电容器电感器电流电流两个彼此绝缘又相互靠近的导体电荷(电场能) 通交流、隔 直流小法拉(F) 线圈磁场能通直流、阻交流大亨利(H) 考点一:电磁技术、电磁波、传感器
1.电动机是将电能转换为机械能的设备.下列没有使用电动机的电器是(　 　)
A.电热水壶 B.电风扇
C.洗衣机 D.抽油烟机题组例练对点突破A解析:在各电器中,使用了电动机将电能转化为机械能的电器有电风扇、洗衣机、抽油烟机.故B,C,D不符合题意,A符合题意.2.下列说法中正确的是(　 　)
A.电动机的发明,实现了机械能向电能的大规模转化
B.发电机是利用通电线圈在磁场中受力转动的原理制成的
C.电磁感应说明电流通过感应能产生磁
D.水电站的发电机,工作时把水的机械能转化为电能D解析:电动机是利用通电线圈在磁场中受力转动的原理制成的,电动机的发明,实现了电能向机械能的转化,故A错误;发电机是利用电磁感应原理制成的,故B错误;电磁感应说明利用磁场能够产生电能,故C错误;水电站的发电机,工作时把水的机械能转化为电能,故D正确.3.用遥控器调换电视机的频道的过程,实际上就是传感器把光信号转化为电信号的过程.下列属于这类传感器的是(　 　)
A.红外报警装置 B.走廊照明灯的声控开关
C.自动洗衣机中的压力传感装置 D.电饭煲中控制加热和保温的温控器A解析:用遥控器调换电视机的频道的过程,实际上就是传感器把光信号转化为电信号的过程.红外线报警装置是通过感应红外线,将其转换成电信号,从而引起报警.而遥控器调换电视机的频道的过程,也发出红外线,故A正确;走廊照明灯的声控开关,是将声波转化成电信号,故B错误;自动洗衣机中的压力传感装置,是将压力转化成电信号,故C错误;电饭煲中控制加热和保温的温控器,是将温度转化成电信号,故D错误.4.在突发流行性疾病期间,许多公共场合都使用一种非接触式的仪器快速测量体温.该仪器使用的传感器是(　 　)
A.压力传感器 B.红外线传感器
C.声音传感器 D.生物传感器B解析:红外线最显著的特性是热效应,非接触式测温仪工作时利用的电磁波是红外线,所以为红外线传感器.5.很多汽车的车窗有防夹手功能,车窗在关闭过程中碰到障碍时会停止并打开.实现该功能可能使用的传感器(　 　)
A.生物传感器 B.气体传感器
C.温度传感器 D.压力传感器解析:汽车的车窗有防夹手功能,在关闭过程中碰到障碍物时会停止并打开,这是因为使用了压力传感器.D6.关于电磁波,下列说法正确的是(　 　)
A.所有电磁波的频率相同
B.电磁波只能在真空中传播
C.电磁波在任何介质中的传播速度相同
D.电磁波在真空中的传播速度是3×108 m/s解析:电磁波包括:γ射线、X射线、紫外线、可见光、红外线、微波、短波、中波和长波,其波长不同,即频率不同,故A错误;电磁波可以在真空中传播,速度为光速,也可以在介质中的传播,速度由介质决定,即在不同介质中传播速度不一样,故B,C错误,D正确.D名师点评电机与热机工作原理的异同
发电机可以把其他形式的能转化成电能,电动机可以把电能转化成机械能.
热机是通过燃料燃烧,生成高温高压的水蒸气或燃气,使其推动活塞或叶轮而做功,将内能转化为机械能.考点二:家用电器和家庭电路
7.随着我国人民生活水平的不断提高,家庭中使用的电器越来越多,从能量转化的角度分析,下列电器与电动自行车属于同一类型的是(　 　)
A.电暖器 B.电水壶
C.电饭煲 D.洗衣机解析:从能量转化的角度,电动自行车是将电能转化为机械能.电暖器、电水壶和电饭煲都是将电能转化为内能,选项A,B,C错误;洗衣机是将电能转化为机械能,选项D正确.D8.生产生活中使用的许多东西都可以看作能量转换器,它们把能量从一种形式转化为另一种形式,下列电器在工作过程中把电能转化为机械能的是(　 　)
A.电饭锅 B.洗衣机
C.微波炉 D.电烤箱解析:电饭锅主要将电能转化为内能,A错误;洗衣机是主要将电能转化为动能,B正确;微波炉主要将电能转化为微波的能量,C错误;电烤箱主要将电能转化为内能,D错误.B9.在家庭安全用电中,下列措施正确的是(　 　)
A.空调使用两相插座
B.洗衣机使用三相插座
C.电源总开关并联连接漏电保护开关
D.多个大功率电器同时使用同一插座B解析:像空调、洗衣机这样功率较大的家电应使用三相插座,选项A错误,B正确;电源总开关应串联连接漏电保护开关,选项C错误;为安全用电,多个大功率电器不能同时使用同一插座,选项D错误.10.在家庭电路中,下列接法不正确的是(　 　)
A.电冰箱使用两孔插座接入电路
B.家用电器采用并联连接
C.家庭电路接入220 V交变电流
D.电路接入漏电保护开关解析:电冰箱等功率较大的或外壳为导电金属的家电要接三孔插座,以便在漏电时可以将电荷导入大地避免触电事故发生.A名师点评安全用电还必须注意
(1)高度重视,谨防触电.用电器尤其是大功率的插头容易过热而损坏,要注意定期检查.
(2)避免短路.从插座中拔出插头时要手握插头,以免电线绝缘皮破损或插头接头脱落,形成短路.
(3)电器金属外壳应该接地.
(4)不要在同一插座上同时使用多个大功率的用电器.考点三:电阻器、电感器、电容器
11.电阻、电容和电感这三个物理量的单位和符号分别是(　 　)
A.欧姆,法拉F和亨利H B.法拉F,欧姆和亨利H
C.亨利H,欧姆和法拉F D.欧姆,亨利H和法拉F解析:电阻的单位是欧姆,电容的单位是法拉,符号是F,电感的单位是亨利,符号是H.A12.在如图所示的电路中,闭合开关S后,小灯泡均正常发光,当电源两端电压不变,将滑动变阻器滑片P向左移动时,下列说法正确的是(　 　)
A.小灯泡L1将变得更亮些,小灯泡L2将变得更暗些
B.小灯泡L1将变得更暗些,小灯泡L2将变得更亮些
C.两小灯泡都将变得更暗些
D.小灯泡L1将变得更暗些,小灯泡L2亮度不变C解析:两小灯泡L1,L2是串联关系,通过的电流相同,当滑动变阻器滑片P向左移动时,有效电阻增大,电路中电流变小,因此,两小灯泡都将变得更暗些,选项C正确.13.某实验电路如图所示,电路接入交流电,灯亮,保持电压不变使频率逐渐增大,观察到灯逐渐变亮;则X接入的是(　 　)
A.电容器 B.电感器
C.电阻器 D.保险丝解析:电容器的特点是通高频,阻低频;通交流,隔直流,所以X是电容器.A14.如图所示的电路中,当电路正常工作后,关于两个小灯泡L1和L2的分析,下列说法正确的是(　 　)
A.L1和L2都亮
B.L1和L2都不亮
C.L1不亮,L2亮
D.L1亮,L2不亮解析:电容器对电流的影响特性:通交流,隔直流;通高频,阻低频;因为电源接入的是交流电,故小灯泡L1,L2都亮.A 名师点评(1)三种元件的描述参量:电阻R、电容C、自感系数L均取决于其构造,与外因无关.
(2)电阻器、电容器和电感器是构成家用电器电路的三种基本元件,三种元件的描述参量分别是电阻R、电容C、自感系数L.
