第八单元 金属和金属材料
课题3 金属资源的利用和保护
第一课时
P14—16

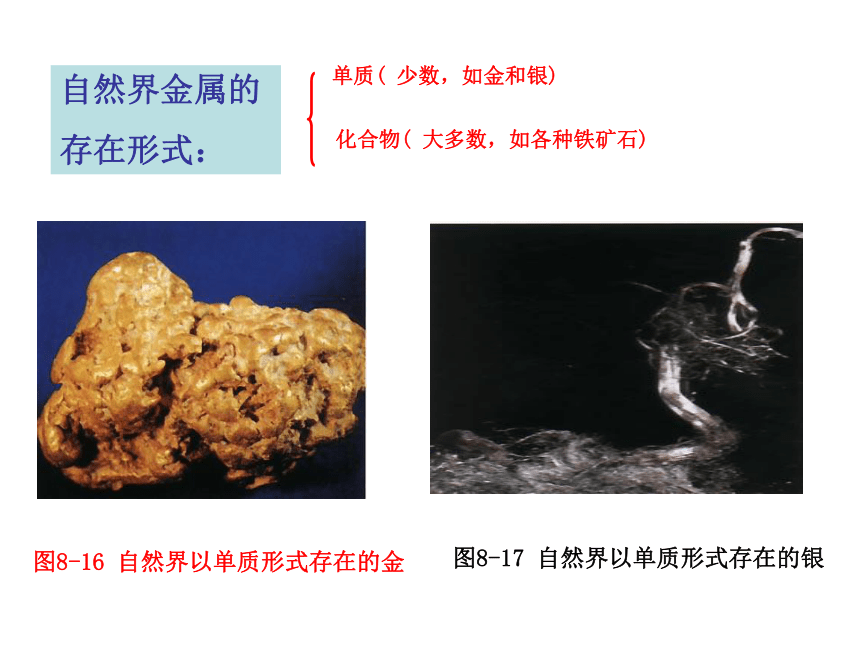

自然界金属的
存在形式：

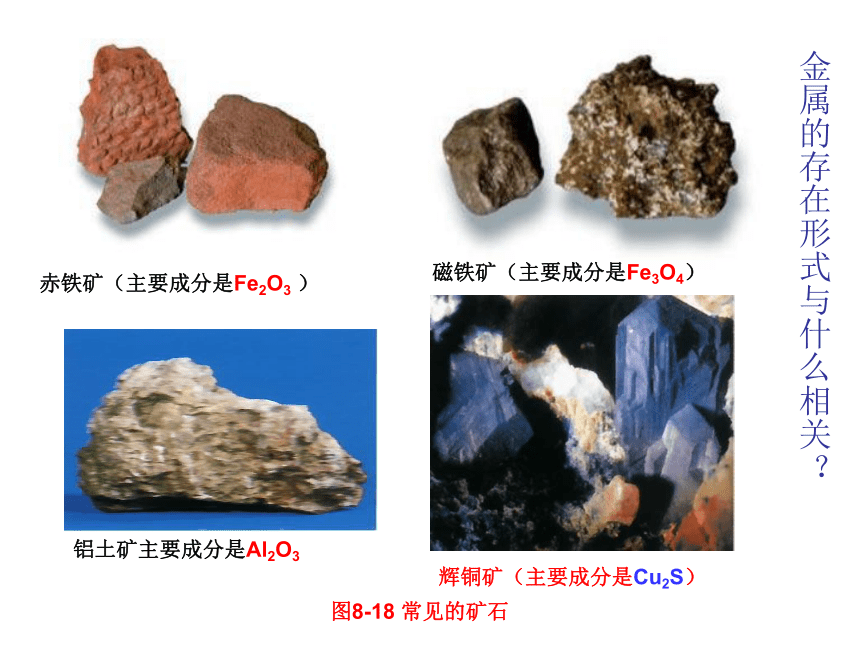

赤铁矿（主要成分是Fe2O3 ）
图8-18 常见的矿石
磁铁矿（主要成分是Fe3O4）
金属的存在形式与什么相关？
辉铜矿（主要成分是Cu2S）

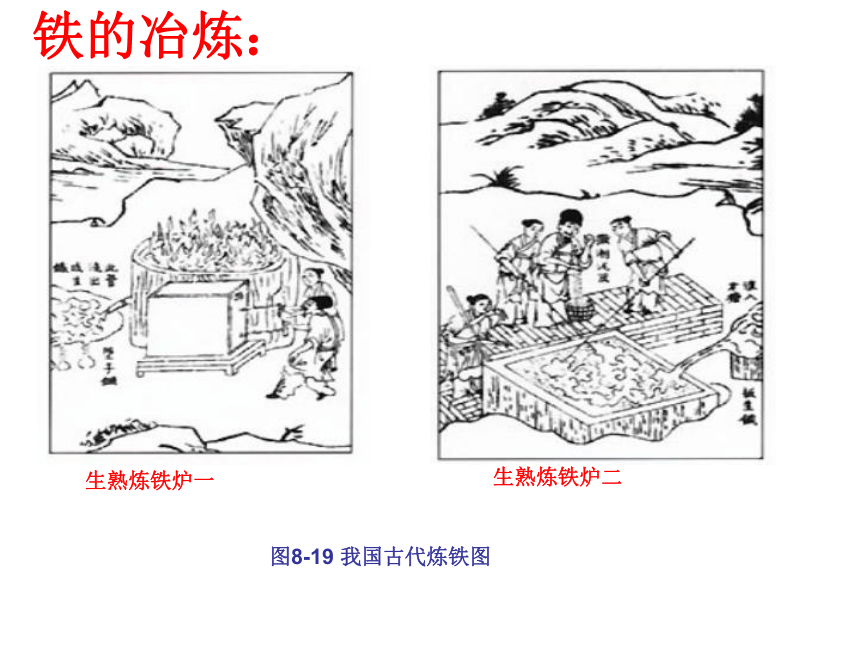

铁的冶炼：
图8-19 我国古代炼铁图

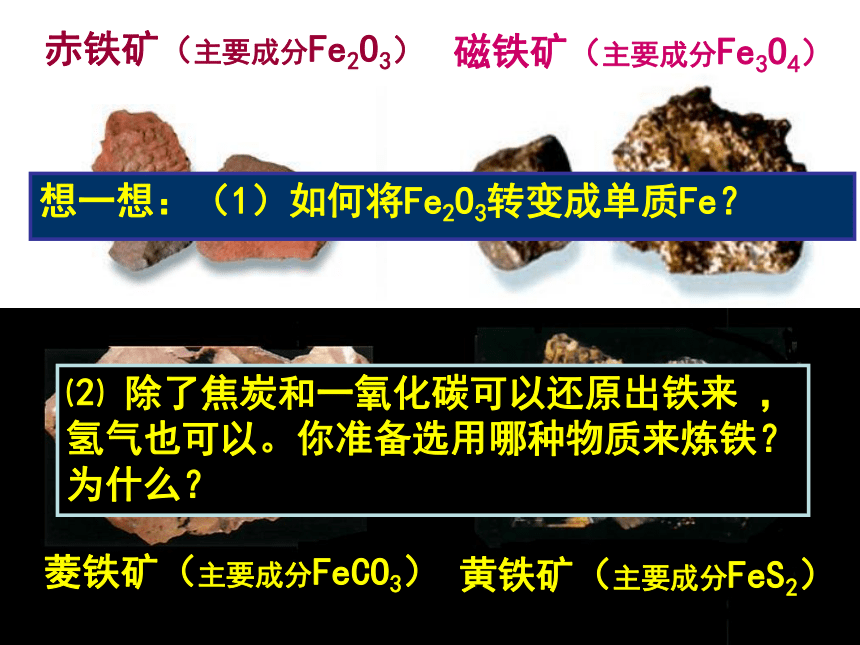

⑵ 除了焦炭和一氧化碳可以还原出铁来 ，氢气也可以。你准备选用哪种物质来炼铁？为什么？
想一想：（1）如何将Fe2O3转变成单质Fe？

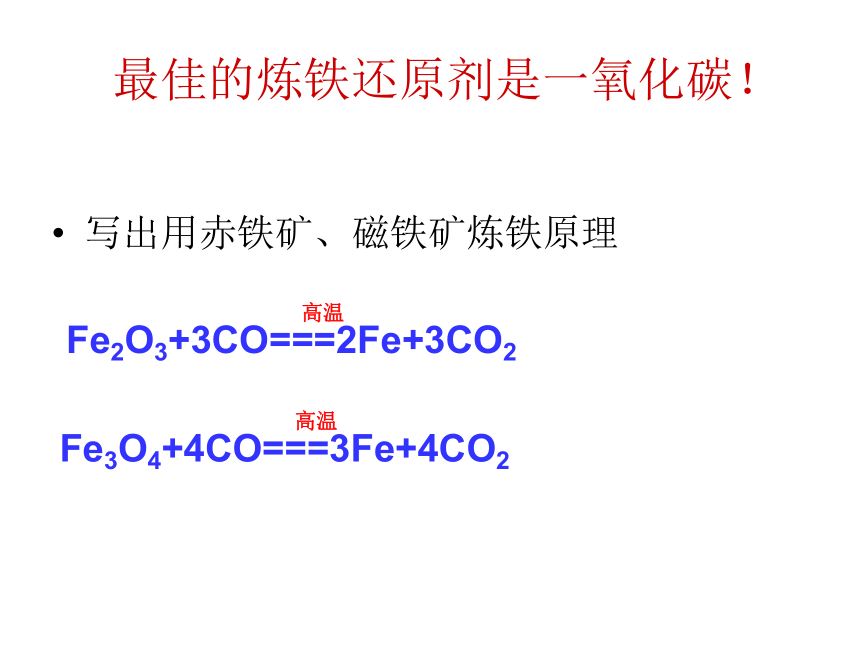

最佳的炼铁还原剂是一氧化碳！

写出用赤铁矿、磁铁矿炼铁原理

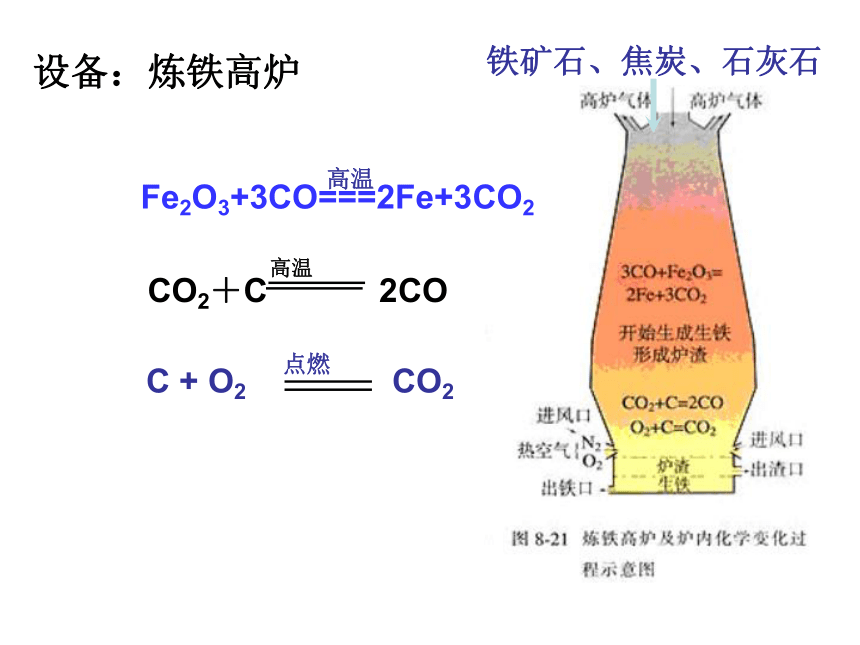

设备：炼铁高炉
铁矿石、焦炭、石灰石
图8-20 上海宝山钢铁公司炼铁高炉
一氧化碳还原氧化铁实验装置设计
一氧化碳还原氧化铁实验装置设计
一氧化碳还原氧化铁实验装置设计
一氧化碳还原氧化铁实验装置设计
一氧化碳还原氧化铁实验装置设计
实验步骤：
①.按下图组装仪器，并检查其气密性。实验前要检验CO是否纯净
实验开始先 ，再 ；
目的： 。
实验现象： 红色氧化铁变黑，
澄清石灰水变浑浊
实验结束先 ，再 ；

目的： 。
通入一氧化碳气体
点燃酒精喷灯
排尽装置中的空气，防止一氧化碳与空气混合受热爆炸
停止加热
停止通入一氧化碳
防止生成的Fe再次被氧化
尾气处理： ，目的 。
燃着的酒精灯
防止污染空气
某实验小组模拟高炉炼铁的化学反应原理进行实验，其装置如下图所示。


（1）实验开始时，应先通一会CO气体后再加热，目的是

（2）实验进行一段时间后，玻璃管A中出现的现象为
，
反应的化学方程式为 ；
（3）实验开始时，B中并不变浑浊，因为 ，实验一段时间后B中出现的现象是 ，发生反应的化学方程式是 　 。
（4）实验装置中有什么不足？该如何改进？

思考
排尽装置中的空气，防止一氧化碳与空气混合受热爆炸
红色氧化铁变黑
CO2＋Ca(OH)2===CaCO3↓＋H2O
没有产生二氧化碳
澄清石灰水变浑浊
没有尾气处理装置
右端加一个燃着的酒精灯
某课外活动小组拟用下列装置做炼铁原理的实验并除去尾气，通入的是一氧化碳和二氧化碳的混合气体，实验中要求与Fe2O3反应的CO需纯净干燥。
（1）装置甲的作用是 ，装置乙的作用是

（2）丁装置的作用是： 。
（3）实验中看到的丙处现象是 。
（4）实验结束时，先熄灭丙处酒精灯，还必须从甲处排出一些气体直至试管冷却其主要原因是 。

思考
除去二氧化碳
干燥一氧化碳
检验二氧化碳
红色固体变黑
防止丁中液体倒吸进入丙中使其炸裂
