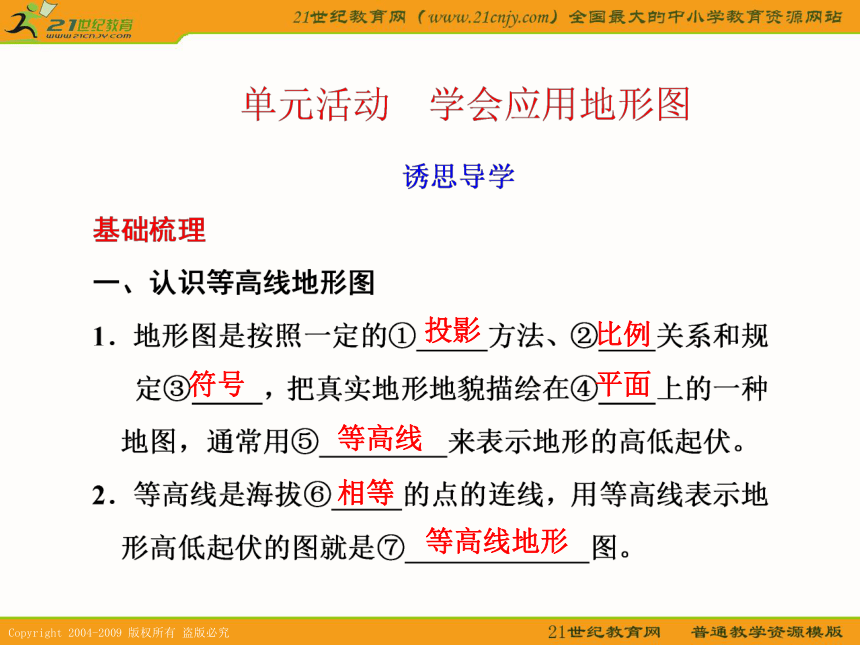

【地理】鲁教版必修一同步教学课件：第3单元 单元活动

课件27张PPT。投影 比例 符号 平面 等高线 相等 等高线地形 思维点击
1．等高线地形图的基本特征有哪些？
答案　(1)同线等高，同一条等高线上的各点高度相等。(2)等高距全图一致，等高距即指两条相邻等高线之间的高度差。(3)等高线均为闭合曲线，在同一幅图上，受图幅与所测范围的限制，较大的闭合圈不一定能显示出来。(4)等高线一般不相交、不重叠，有时也能看到重合，那只有在陡崖处出现。

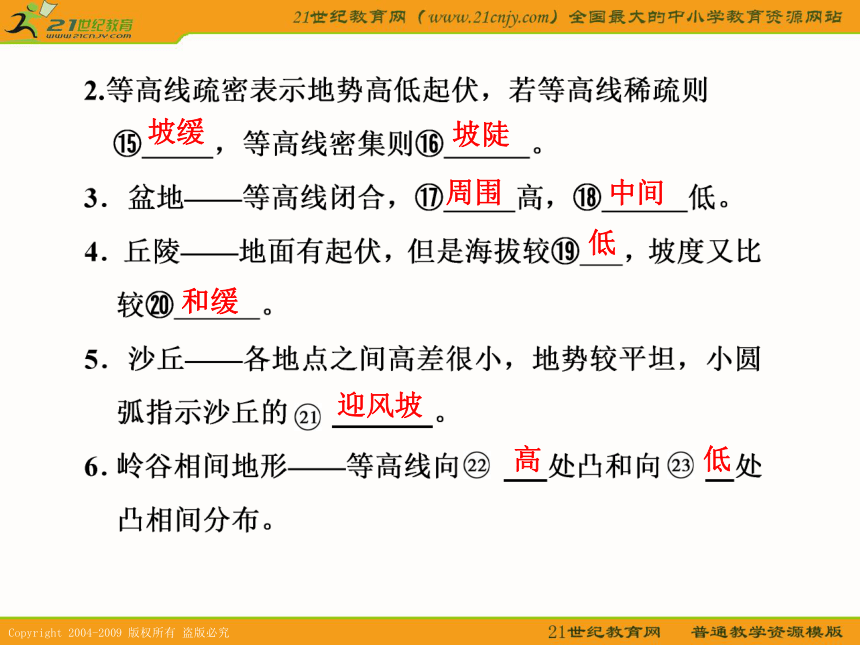

(5)等高线疏密反映坡度缓陡，同比例尺等高线图上两条等高线之间间距愈大，等高线愈稀，则坡度愈缓；反之，间距愈小，等高线愈密，则坡度愈陡。(6)等高线与山脊线和山谷线垂直相交。高处向低处凸出 高 低处向高处凸出 低 闭合 相等 重叠 坡缓 坡陡 周围 中间 低和缓 迎风坡 高 低 垂直剖面 高低起伏 起点 终点 转折点 低点 最高点 思维点击

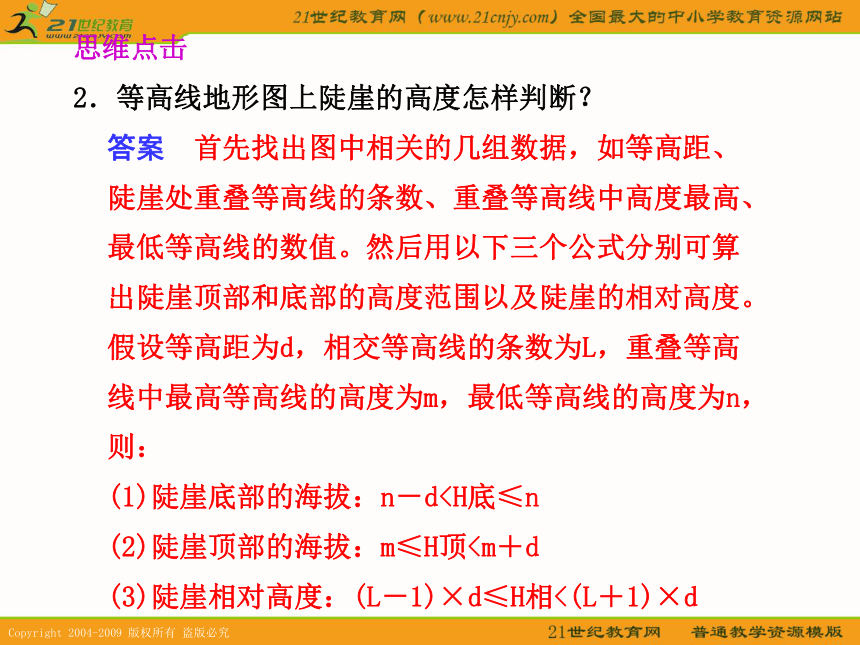

2．等高线地形图上陡崖的高度怎样判断？
答案　首先找出图中相关的几组数据，如等高距、陡崖处重叠等高线的条数、重叠等高线中高度最高、最低等高线的数值。然后用以下三个公式分别可算出陡崖顶部和底部的高度范围以及陡崖的相对高度。
假设等高距为d，相交等高线的条数为L，重叠等高线中最高等高线的高度为m，最低等高线的高度为n，则：
(1)陡崖底部的海拔：n－d (2)陡崖顶部的海拔：m≤H顶 (3)陡崖相对高度：(L－1)×d≤H相<(L＋1)×d平滑的曲线 垂线 高程 纵 水平基线 垂直 思维点击

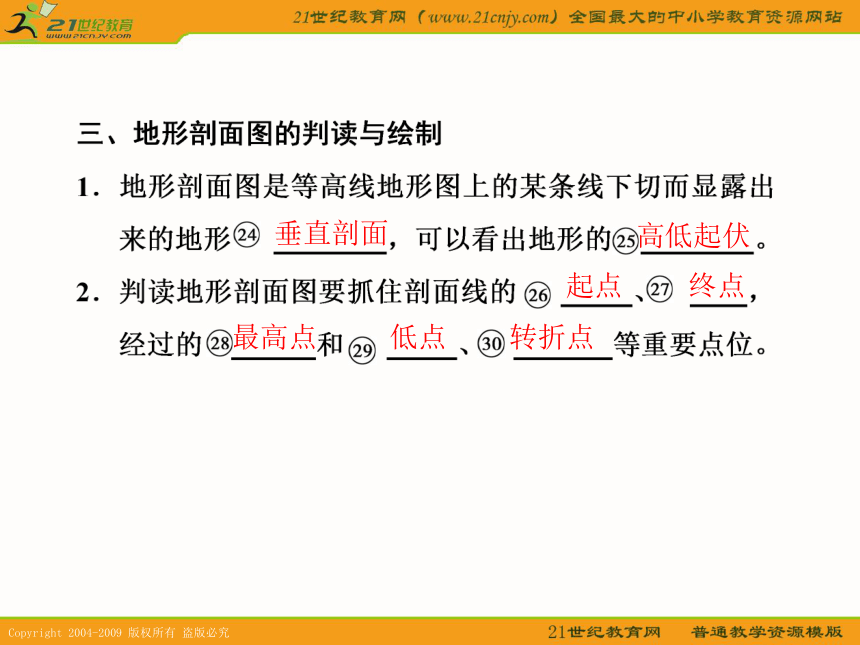

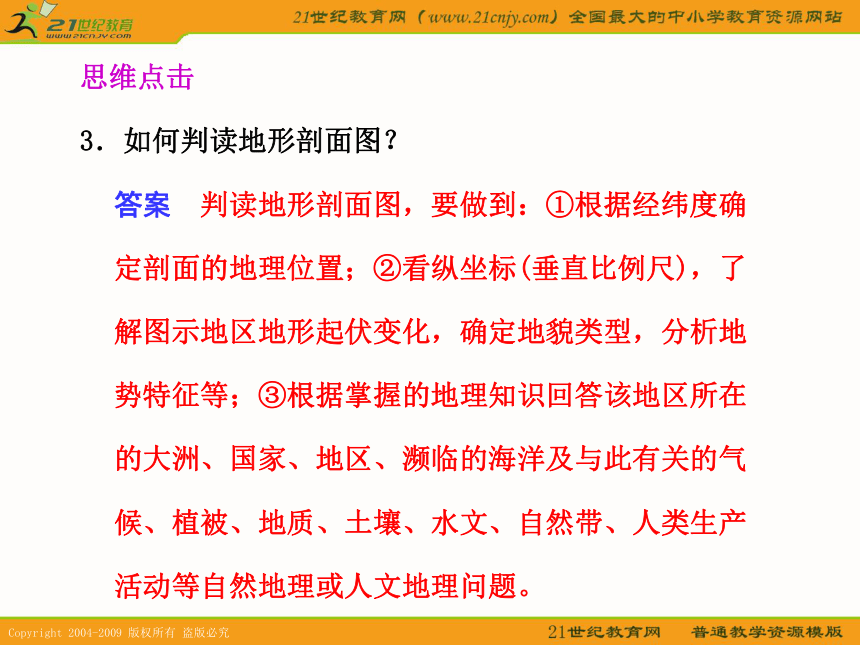

3．如何判读地形剖面图？
答案　判读地形剖面图，要做到：①根据经纬度确定剖面的地理位置；②看纵坐标(垂直比例尺)，了解图示地区地形起伏变化，确定地貌类型，分析地势特征等；③根据掌握的地理知识回答该地区所在的大洲、国家、地区、濒临的海洋及与此有关的气候、植被、地质、土壤、水文、自然带、人类生产活动等自然地理或人文地理问题。峡谷 开阔 施工难度 建设成本 溶洞 高处 低处 短 山脉 大河 水源 水源 平坦开阔 污染源 平坦开阔 资源 思维点击
4．怎样区分绝对高度、相对高度、高程、等高距？
答案　绝对高度——某一地点高出海平面的垂直距离，又称海拔。
相对高度——地面上某一地点高出另一地点的垂直距离。
高程——与海拔、绝对高度等概念的含义完全相同。
等高距——相邻两条等高线之间的高程之差。 图表导思

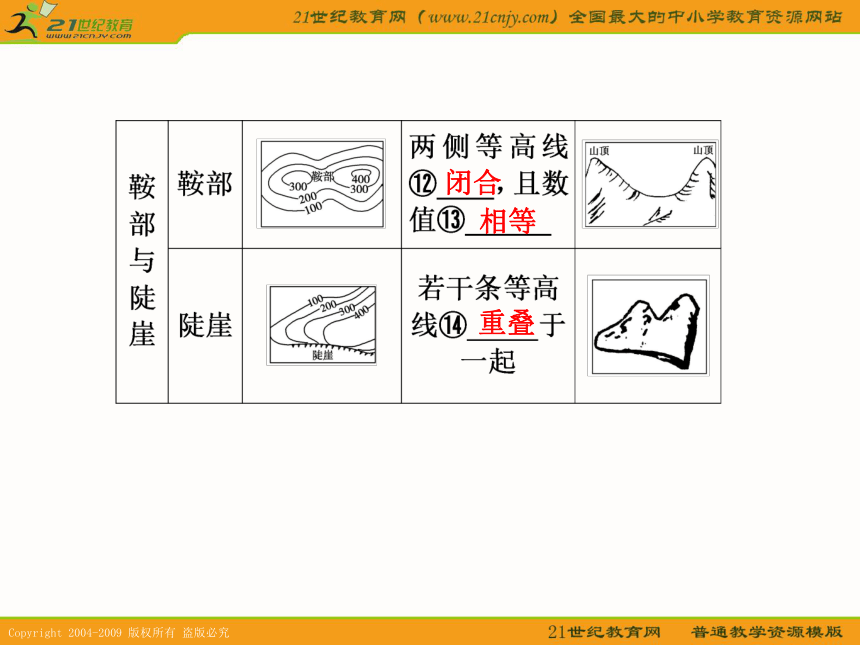

1．图3－4－1　缓坡与陡坡、图3－4－2　山脊与山谷、图3－4－3　鞍部与陡崖，据图分析：
(1)根据图形分析怎样来判断坡度？
答案　同一幅地图中，等高线越密集，表示地面坡度越陡；等高线越稀疏，表示地面坡度越缓。

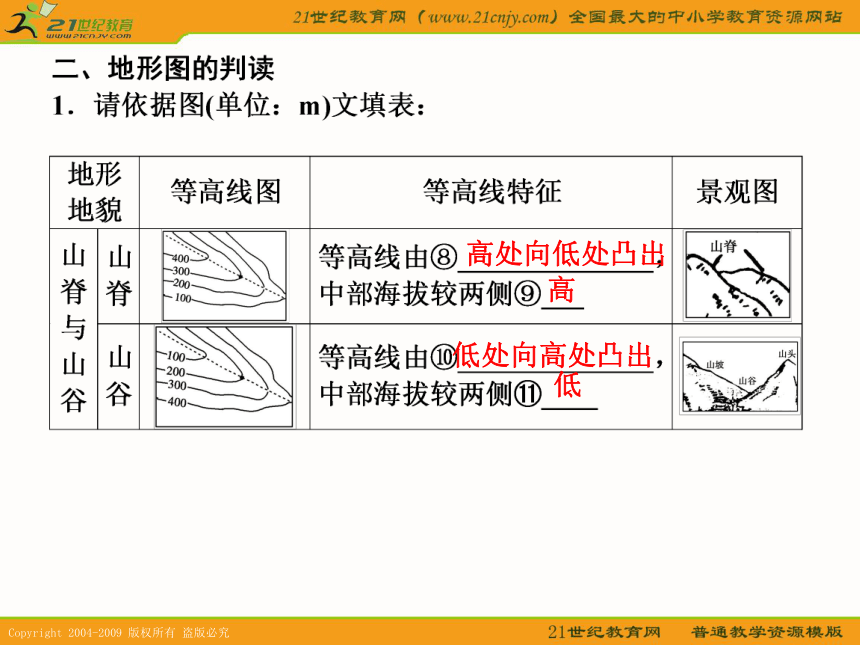

(2)怎样判断山脊与山谷？
答案　当一组等高线明显弯曲时，若弯曲处向读数较小处凸出，表示为山脊；若弯曲处向读数较大处凸出，表示为山谷，即常说的“凸高为低，凸低为高”。2．图3－4－9　地形剖面图判读，据图分析：
怎样判读地形剖面图？
答案　判读地形剖面图的基本步骤：①判断剖面是沿什么方向做的；②根据地形剖面图的弯曲状况和高度，读出沿线经过地区的海拔和地势起伏状况；③读出沿线地形分布特征。3．图3－4－10　地形剖面图绘制，据图分析：

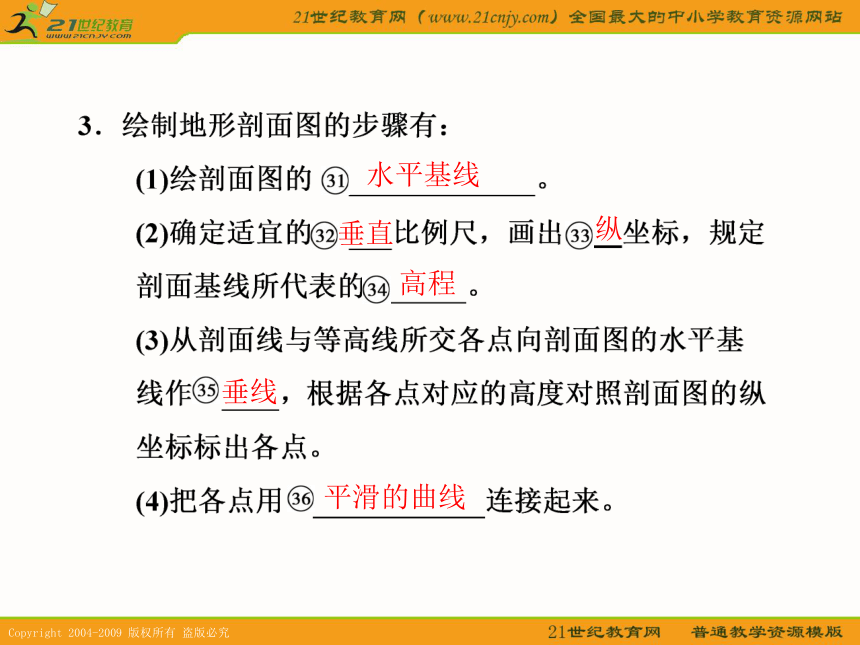

地形剖面图绘制需要哪些步骤？
答案　地形剖面图绘制的具体步骤：第一步，了解剖面的方向，作出剖面基线；第二步，确定垂直比例尺，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺与原图一致；第三步，在原图的下面绘水平线，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标；第四步，点出剖面基线与等高线的交点，并从每一个交点往下引垂线；第五步，根据规定的比例尺找出垂线各点的相应高度，再用平滑的曲线将各点连接起来，即得到相关剖面线的剖面图。 分层训练
对点练习
考查点一　认识等高线地形图
1．下面四幅等高线地形图中等高距相同(单位：米)，水平比例尺不同，则坡度最陡的是 (　　)
解析　等高距相同，比例尺愈大，坡度愈陡。 B考查点二　地形图的判读
读“等高线示意图”，已知a>b。据此回答2～4题。
2．有关P、Q两处地形的正确叙述是 (　　)
①P为山坡上的洼地　②Q为山坡上的洼地　③P为山坡上的小丘　④Q为山坡上的小丘
A．①② B．①③ C．②③ D．②④　C3．若b的海拔为200米，a的海拔为300米，则P、Q的海拔为 (　　)
①200 ④200 A．①② B．①③ C．②③ D．②④
4．若图中闭合等高线的高度同为a或同为b，则P、Q处的地形可能 (　　)
①同为洼地　②同为小丘　③同为缓坡　④一处为洼地，一处为小丘
A．①② B．①③ C．①④ D．②④AC考查点三 地形剖面图的判读与绘制
下图是“等高线示意图”，读图完成5～6题。
5．图中a、b、c、d四点中，最容易发育成河流的是
(　　)
A．a B．b C．c D．d
解析　河流发育在山谷中，图中c点、d点均为山脊，a、b两点等高线向高处凸出，是山谷，但b处山谷狭长最易发育河流。B6．在剖面图①②③④四点中，属于MN、XY的交点的是
(　　)
A．①③ B．②④
C．①④ D．②③
解析　图中MN、XY交点处地貌为鞍部，沿XY线两边高，中间低，即图中④点，沿MN线两边低中间高即图中①点。C 课时作业
暑假，某地理小组在下图(冀东某地等高线地形图)所示地区野外考察。读图，回答1～2题。
1．在a、b、c、d四处中，学生们发现林木最茂密的地
方是 (　　)
A．a B．b C．c D．d
2．夜晚，学生们宿营最为安全的地点是 (　　)
A．a B．b C．c D．d解析　第1题，华北地区降水集中在夏季，且降雨天数少，所以阳坡蒸发量远远大于阴坡，阴坡的土壤水分条件好，林木茂密。从人为因素考虑，冀东地区人口稠密，森林破坏严重，c处地形陡峭，人类对此处森林破坏较小。第2题，由于题干中指出此图位于华北冀东地区，从安全角度考虑，暑假期间宿营地尽量回避容易发生洪涝、泥石流、雷电多(易)发区。结合图示可知，a处为山脊地势较高且平坦开阔地区，宿营条件最安全；b、c位于山坡上，易有滚石滑落；d位于山顶，夜晚风大，气温低，夏天可能有雷电袭击。
答案　1.C　2.A 读“冀北某地等高线地形图”(单位：米)，回答3～4题。
3．为把铝土矿石运到火车站，计划修一条公路，合理
的选线是a、b、c、d中的 (　　)
A．a B．b C．c D．d
解析　在4条公路选线中，a、b线路穿越山地，
坡度大；d线路距离太远；只有c线路穿越的等高
线较少，大部分路段与等高线平行，坡度小，而且
距离较短，因而最为合理。C4．图中有四座水泥厂，原料主要来自采石场，产品主要外运，若在环境整治中只保留一座，应保(　　)
A．甲 B．乙 C．丙 D．丁
解析　水泥厂对空气污染严重，在四座水泥厂中，丁厂距离居民点较远，且在与冬夏盛行风向垂直的郊外(华北地区冬季盛行西北风，夏季盛行东南风)，对环境污染最小，故可以保留丁厂。D5．读“某地等高线图”，完成下列问题。
(1)若甲、乙的图上距离为2厘米，
比例尺为1∶10 000 000，欲绘制
甲乙连线剖面图，剖面基线定为5
厘米。则其水平比例尺为________。
(2)甲、乙连线经过的地区，最大相对高度约为________米，若剖面图纵坐标轴长4厘米，则其比较合理的比例尺应为________。
(3)绘制甲—乙剖面图，大约需描画____________个点，图中A处是河流还是山脊？__________。
(4)结合(1)、(2)题要求，试绘制甲、乙两地之间的地形剖面图。解析　本题侧重考查地形剖面图的绘制。解答该题可分以下几步：第一步：确定水平比例尺。图中甲、乙连线的实际距离可利用比例尺求出为200千米，剖面基线为5厘米，剖面水平比例尺应为1∶4 000 000。第二步，确定垂直比例尺。绘制剖面图对图中的最高和最低点必须定位准确。读图可知甲乙连线经过的地区，海拔最高的是靠近乙的山脊，海拔为1 200～1 500米之间，最低处即中间河谷处，海拔约在0～300米之间。相对高度为900～1 500米。结合剖面图纵轴长可确定出垂直比例尺应为1∶37 500。第三步，描点连线。绘制剖面图的控制点一般为剖面线与等高线的交点，读图可知，甲、乙连线与等高线的交点有14个，用平滑曲线连接各点便得出剖面图。另外，图中A处为河流，在绘制剖面图时要必须注意。答案　(1)1∶4 000 000　(2)1 500　1∶37 500
(3)14　河流
