人教版八年级上册第五章 透镜及其应用第3节 凸透镜成像的规律（23张ppt)

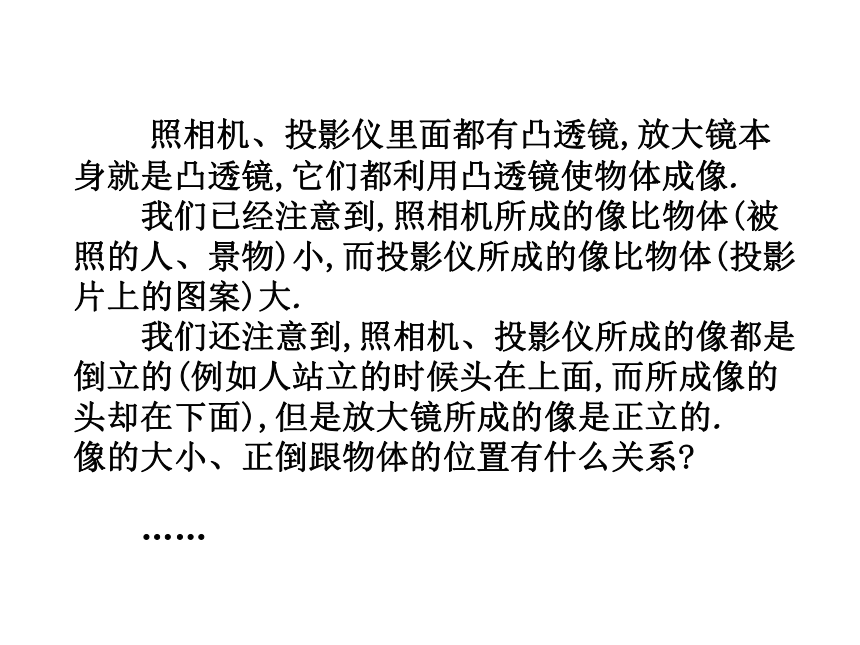

课件23张PPT。第3节 凸透镜成像的规律第五章 透镜及其应用 照相机、投影仪里面都有凸透镜,放大镜本身就是凸透镜,它们都利用凸透镜使物体成像.
我们已经注意到,照相机所成的像比物体(被照的人、景物)小,而投影仪所成的像比物体(投影片上的图案)大.
我们还注意到,照相机、投影仪所成的像都是倒立的(例如人站立的时候头在上面,而所成像的头却在下面),但是放大镜所成的像是正立的.
像的大小、正倒跟物体的位置有什么关系?
……

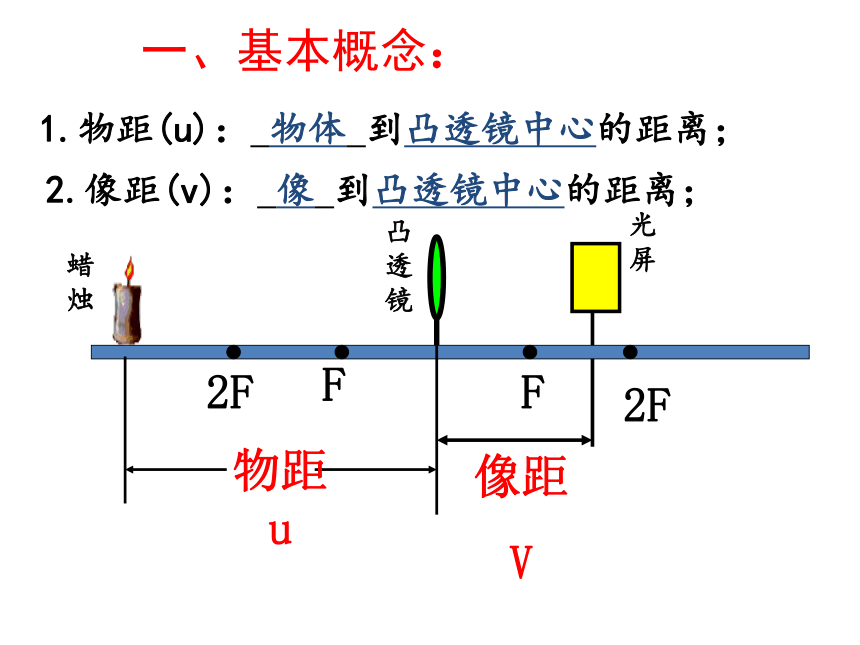

FF2F2F物距u像距

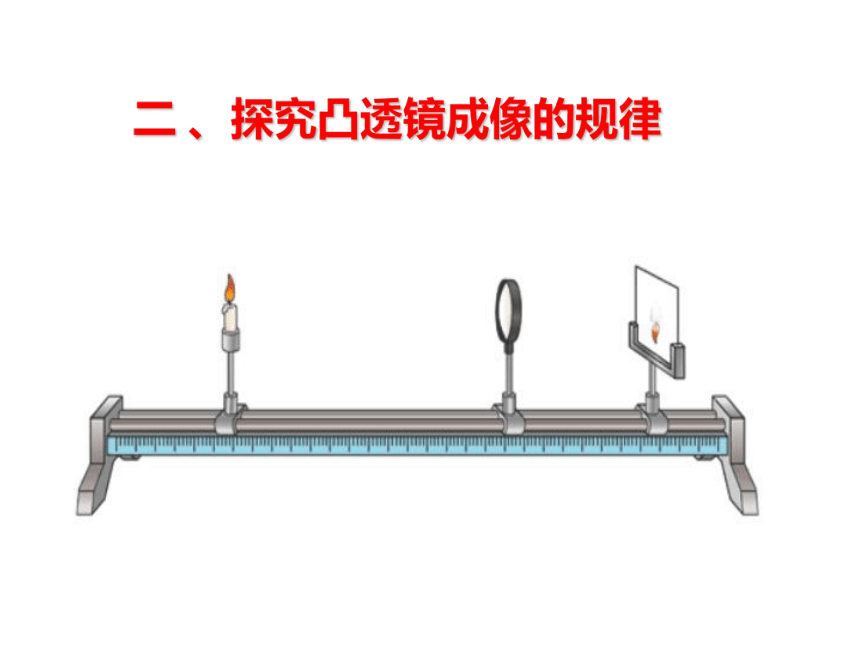

V蜡烛凸透镜光屏一、基本概念：1.物距(u)： 物体 到凸透镜中心的距离；2.像距(v)： 像 到凸透镜中心的距离； 二 、探究凸透镜成像的规律提出问题：

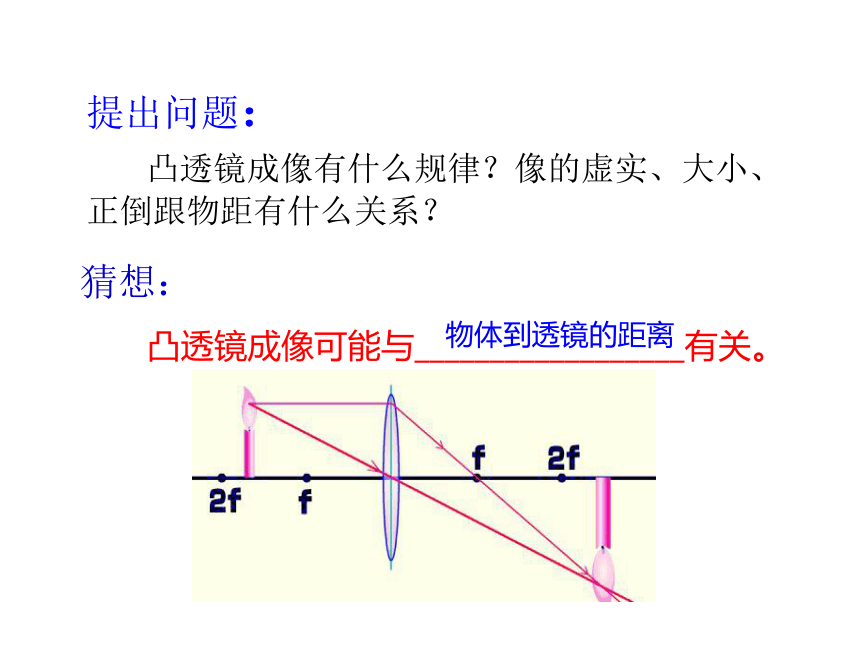

凸透镜成像有什么规律？像的虚实、大小、正倒跟物距有什么关系？凸透镜成像可能与__________________有关。物体到透镜的距离 猜想： 实验设计

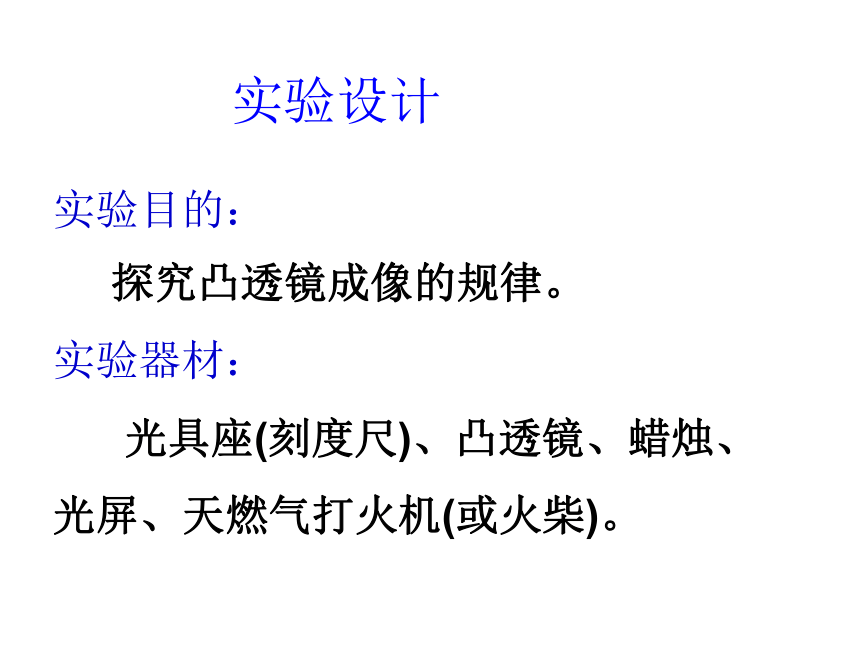

实验目的：
探究凸透镜成像的规律。
实验器材：

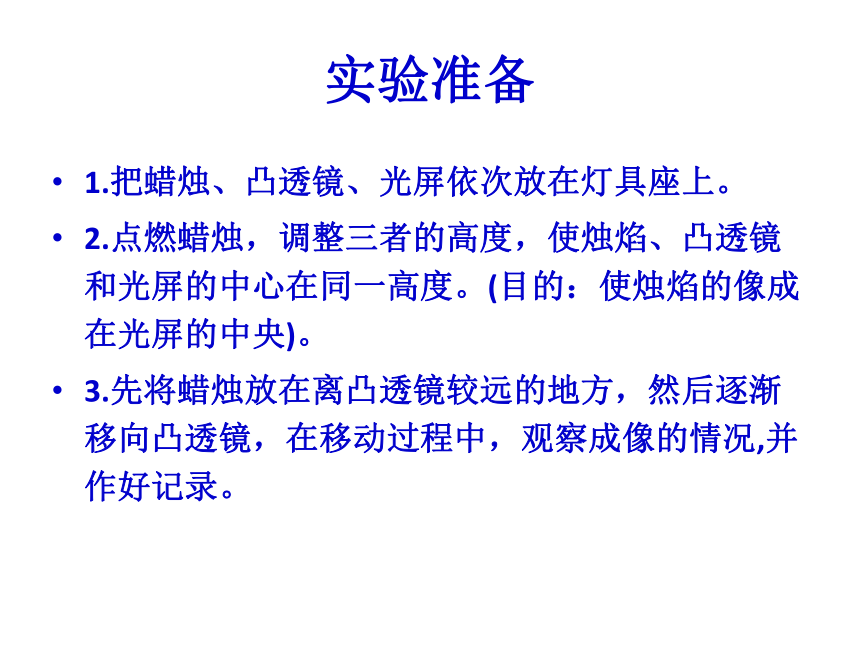

光具座(刻度尺)、凸透镜、蜡烛、光屏、天燃气打火机(或火柴)。实验准备1.把蜡烛、凸透镜、光屏依次放在灯具座上。
2.点燃蜡烛，调整三者的高度，使烛焰、凸透镜和光屏的中心在同一高度。(目的：使烛焰的像成在光屏的中央)。

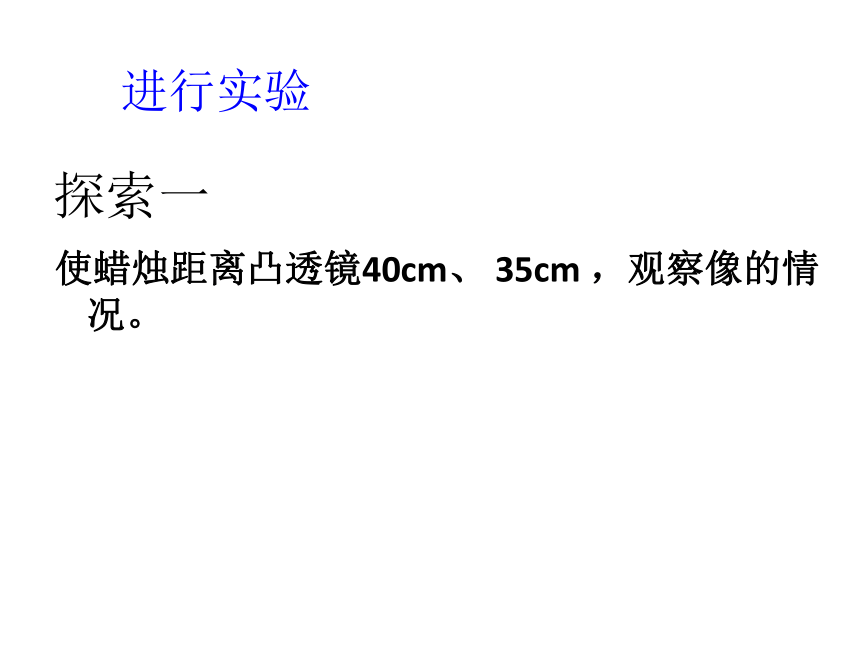

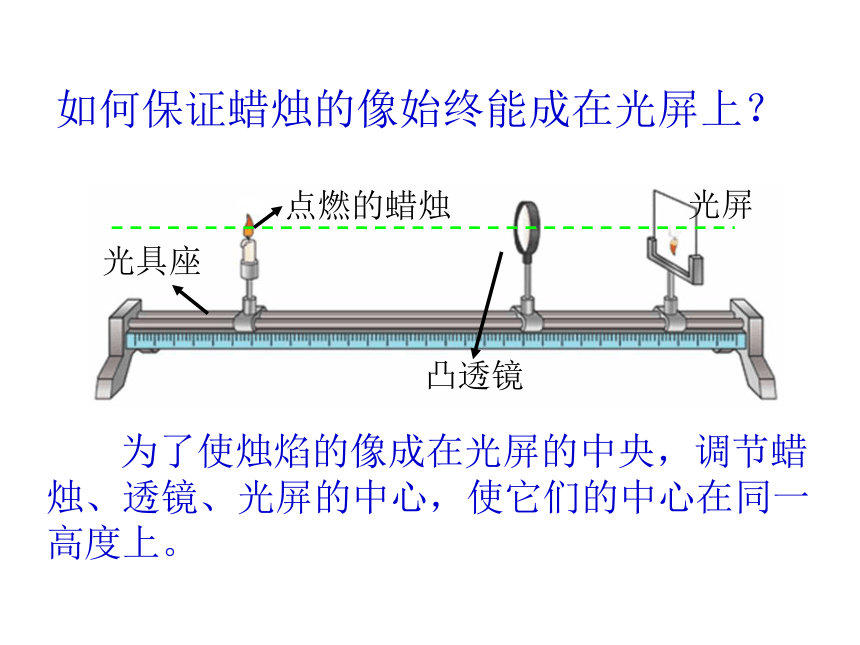

3.先将蜡烛放在离凸透镜较远的地方，然后逐渐移向凸透镜，在移动过程中，观察成像的情况,并作好记录。如何保证蜡烛的像始终能成在光屏上？ 为了使烛焰的像成在光屏的中央，调节蜡烛、透镜、光屏的中心，使它们的中心在同一高度上。光屏探索一使蜡烛距离凸透镜40cm、 35cm ，观察像的情况。
进行实验探索二探索凸透镜成倒立、等大、实像的条件。
物距为24cm的成像情况。探索三使蜡烛距离凸透镜 20cm、15cm、观察像的情况。探索四使蜡烛距离凸透镜 12cm、8cm、观察像的情况。　　 u＞f 时成实像，u＜f 时成虚像。
(一倍焦距分虚实 )（1）像的虚实：
凸透镜在什么条件下成实像？在什么条件下成虚像？分析与论证（2）像的大小：
　　凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？ 物距大于两倍焦距时，得到缩小的实像；
　物距大于焦距而小于两倍焦距，得到放大的实像。
两倍焦距分大小。分析与论证f定虚实 2f定大小 虚同实异 实倒虚正凸透镜成像规律得结论实像：物距变小，像距变大，像变大 U ↘V ↗α↗
物距变大，像距变小，像变小 U ↗V ↘α↘成像规律交流结论虚象：物距变大，像距变大，像变大 U ↗ V ↗α↗
物距变小，像距变小，像变小 U ↘ V ↘α↘物体越靠近焦点像越大
像距越大像越大凸透镜成像规律 记忆口诀法一倍焦距 分虚实，二倍焦距 分大小；物在外（二倍焦距以外）、像在间（焦距与二 倍焦距之间）；物在间、像在外。物近像远像变大。分界点：实像的位置：实像的变化：倒立 1.凸透镜是许多光学仪器的重要元件,可以呈现不同的像,应用凸透镜,在照相机中成　　 (填“实”或“虚”)像,在投影仪中成　　　　(填“正立”或“倒立”)的像,而直接用凸透镜做放大镜时成正立的
　　　　(填“放大”或“缩小”)的像.?实放大解析:在凸透镜的成像中,照相机成的是倒立、缩小的实像,投影仪成的是倒立、放大的实像,放大镜成的是正立、放大的虚像. 2.在探究凸透镜成像规律的实验中,当烛焰、
凸透镜、光屏处于如图所示的位置时,恰能
在光屏上得到一个清晰的像.利用这一成像
原理可以制成(　　)
　　　　　 　　　　　 　　　　　
A.幻灯机 B.照相机
C.放大镜 D.潜望镜A解析:在凸透镜成像中,物距小于像距是投影仪和幻灯机的成像原理,即物距在1倍焦距和2倍焦距之间,像距大于2倍焦距,成倒立放大的实像.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏处于如图所示的位置时,恰能在光屏上得到一个清晰的像.利用这一成像原理可以制成幻灯机.故选A. 3.如图所示,a,b,c,d是距凸透镜不同距离的四个点,F为焦点.下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应,下列说法正确的是 (　　)
A.照相机是根据物体放在d点时的成像特点制成的
B.幻灯机是根据物体放在c点时的成像特点制成的
C.使用放大镜时的成像情况与物体放在a点时的成像情况相似
D.人眼看物体时的成像情况与物体放在F点时的成像情况相似解析:物体在a点时,物距大于2倍焦距,成倒立、缩小的实像,照相机的成像特点及人眼看物体时的成像情况与此相似;物体在c点时,物距在一倍焦距与二倍焦距之间,成倒立、放大的实像,幻灯机、投影仪是根据这种成像特点制成的;物体在d点时,成正立、放大的虚像,放大镜的成像情况与此相似.故选B. 3.如图所示,a,b,c,d是距凸透镜不同距离的四个点,F为焦点.下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应,下列说法正确的是 (　　)
A.照相机是根据物体放在d点时的成像特点制成的
B.幻灯机是根据物体放在c点时的成像特点制成的
C.使用放大镜时的成像情况与物体放在a点时的成像情况相似
D.人眼看物体时的成像情况与物体放在F点时的成像情况相似B
