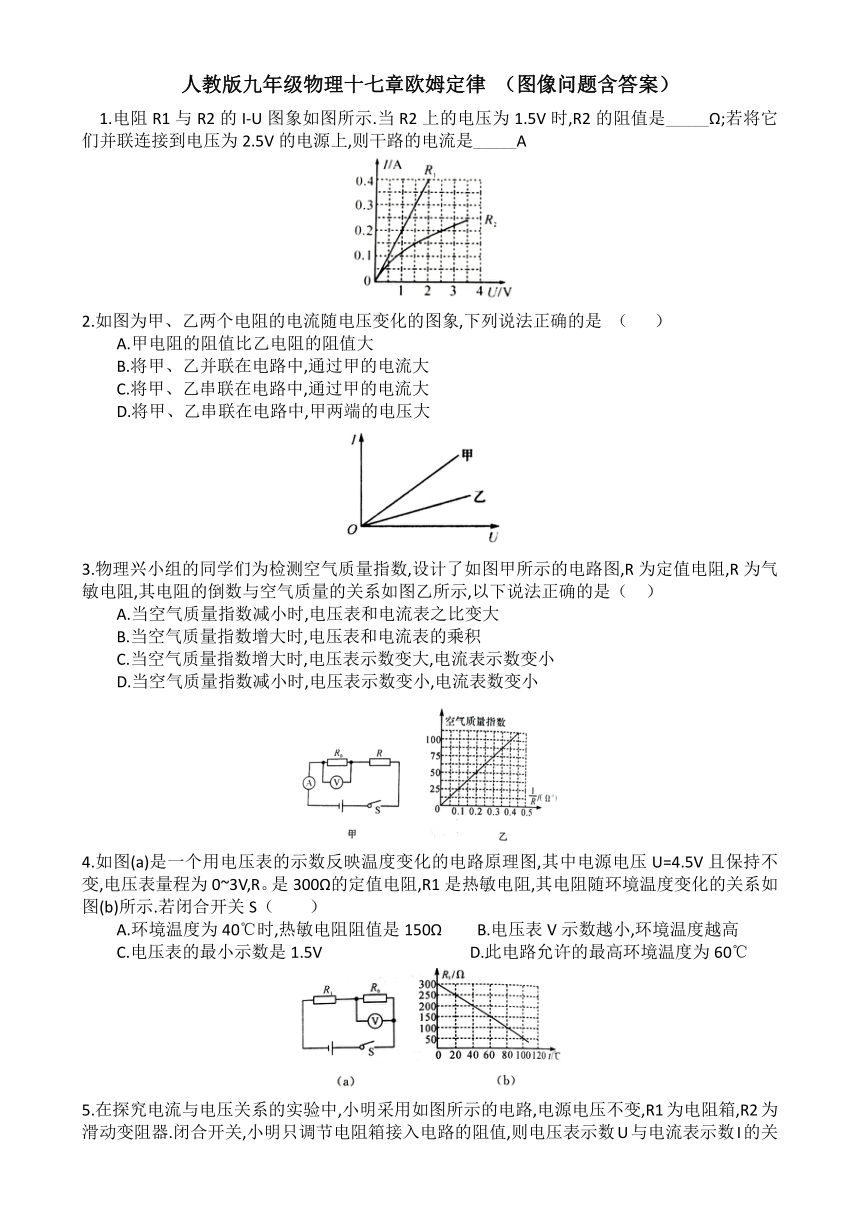

人教版九年级物理十七章欧姆定律(图像问题 含答案)

人教版九年级物理十七章欧姆定律 （图像问题含答案）
1.电阻R1与R2的I-U图象如图所示.当R2上的电压为1.5V时,R2的阻值是_____Ω;若将它们并联连接到电压为2.5V的电源上,则干路的电流是_____A

2.如图为甲、乙两个电阻的电流随电压变化的图象,下列说法正确的是 （ ）
A.甲电阻的阻值比乙电阻的阻值大
B.将甲、乙并联在电路中,通过甲的电流大
C.将甲、乙串联在电路中,通过甲的电流大
D.将甲、乙串联在电路中,甲两端的电压大

3.物理兴小组的同学们为检测空气质量指数,设计了如图甲所示的电路图,R为定值电阻,R为气敏电阻,其电阻的倒数与空气质量的关系如图乙所示,以下说法正确的是（ ）
A.当空气质量指数减小时,电压表和电流表之比变大
B.当空气质量指数增大时,电压表和电流表的乘积
C.当空气质量指数增大时,电压表示数变大,电流表示数变小
D.当空气质量指数减小时,电压表示数变小,电流表数变小

4.如图(a)是一个用电压表的示数反映温度变化的电路原理图,其中电源电压U=4.5V且保持不变,电压表量程为0~3V,R。是300Ω的定值电阻,R1是热敏电阻,其电阻随环境温度变化的关系如图(b)所示.若闭合开关S（ ）
A.环境温度为40℃时,热敏电阻阻值是150Ω B.电压表V示数越小,环境温度越高
C.电压表的最小示数是1.5V D.此电路允许的最高环境温度为60℃

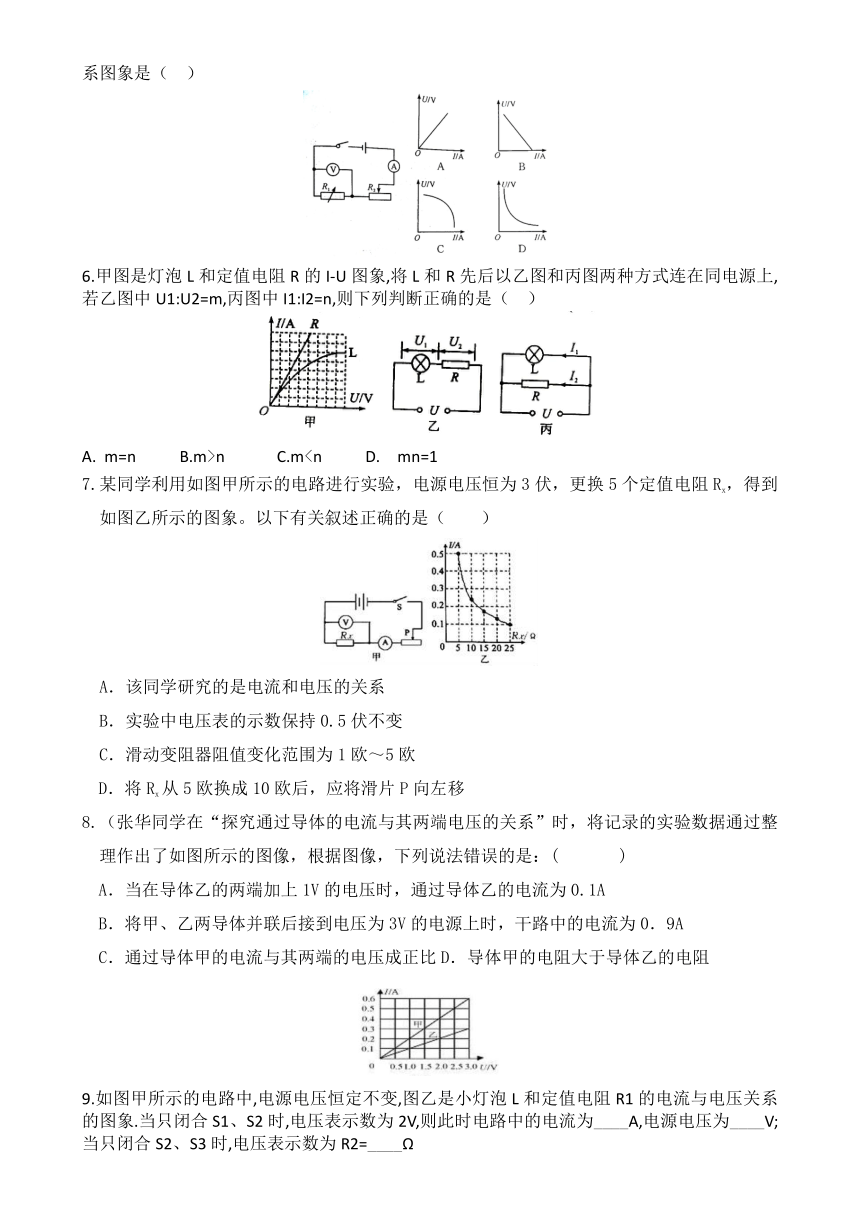

5.在探究电流与电压关系的实验中,小明采用如图所示的电路,电源电压不变,R1为电阻箱,R2为滑动变阻器.闭合开关,小明只调节电阻箱接入电路的阻值,则电压表示数U与电流表示数I的关系图象是（ ）

6.甲图是灯泡L和定值电阻R的I-U图象,将L和R先后以乙图和丙图两种方式连在同电源上,若乙图中U1:U2=m,丙图中I1:I2=n,则下列判断正确的是（ ）

m=n B.m>n C.m7.某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（　　）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器阻值变化范围为1欧～5欧
D．将Rx从5欧换成10欧后，应将滑片P向左移
8.（张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是：( )
A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A
C．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻

9.如图甲所示的电路中,电源电压恒定不变,图乙是小灯泡L和定值电阻R1的电流与电压关系的图象.当只闭合S1、S2时,电压表示数为2V,则此时电路中的电流为____A,电源电压为____V;当只闭合S2、S3时,电压表示数为R2=____Ω

10.如图甲所示的电路,开关闭合以后,将滑动变阻器的滑片从最左端移到最右端,得到电路中两个电压表的示数随电流变化的图象,如图乙所示,则R1的阻值为____Ω,图乙中A是电压表____的示数随电流变化的图象,滑动变阻器的最大阻值为____Ω

11.如图甲所示的电路,电源电压保持不变.闭合开关S,将滑动变阻器的滑片从b端移到a端,此过程中两个电阻的U-1关系图象如图乙所示.根据图象信息可知:电源电压为____V,R1的阻值为____Ω,滑动变阻器的最大阻值为____Ω.

12.如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=　 　V，R2=　 　Ω。

13.如图甲所示是电阻R和灯泡L的I﹣U图象。由图可知，电阻R的阻值是　 Ω．将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3A，则电源电压为　 　V。



14.如图甲所示,电源电压保持不变.闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I-U关系图象如图乙所示.求
(1)电源电压;
(2)滑动变阻器的最大阻值

15.如图所示的电路中，定值电阻 R1 为 10 Ω，R2 为滑动变阻器，电源电压保持不变。闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程，电压表示数 U 与电流表示数 I 的关系图象如下图所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值。






答案
10 0.7
B
D
D
B
B
C
D
0.6 8 5
10 V2 20
6 10 20
8 5
10 4
6V 22.5Ω
6V 20Ω
