人教版九年级全一册 第十七章 欧姆定律 第4节 欧姆定律在串、并联电路中的应用 欧姆定律 电路动态变化分析 同步测试

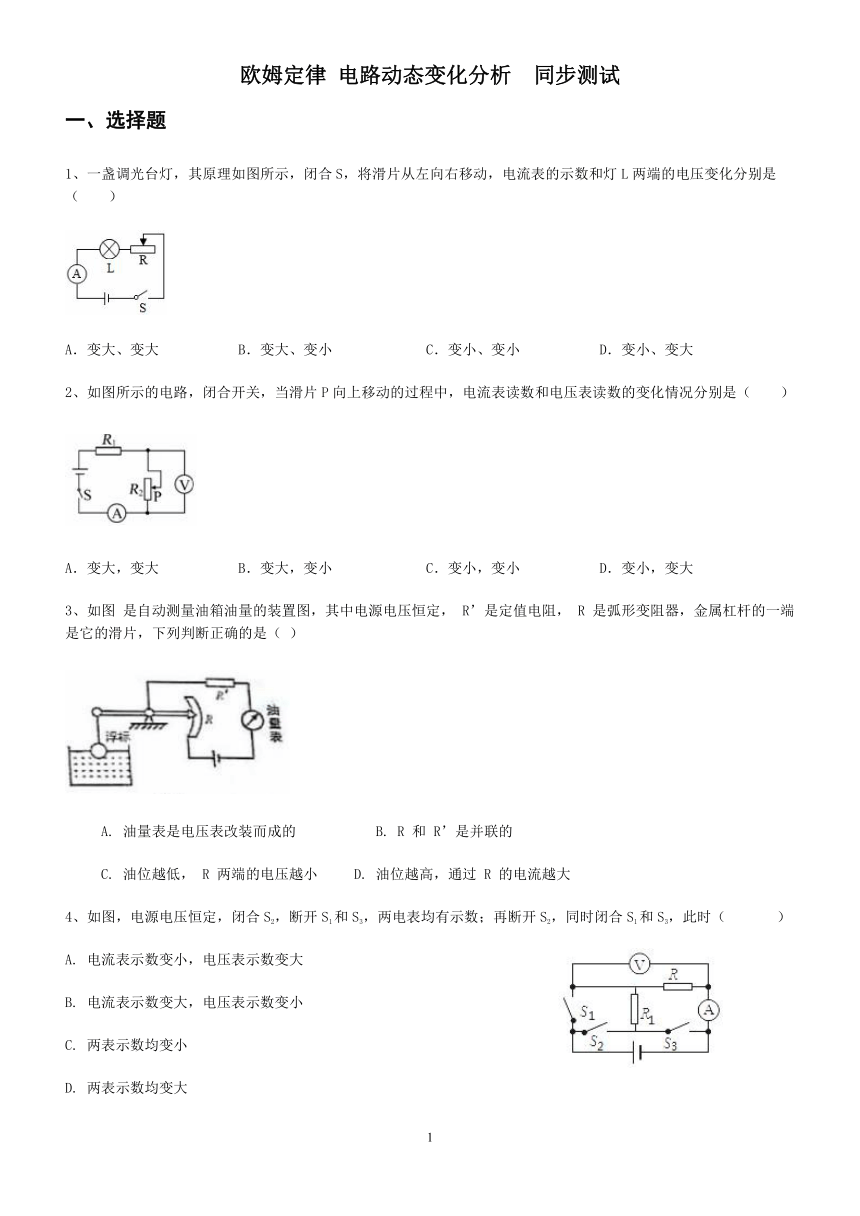

欧姆定律 电路动态变化分析 同步测试
一、选择题
1、一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）

A．变大、变大????? B．变大、变小?????? C．变小、变小????? D．变小、变大
2、如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（　　）

A．变大，变大????? B．变大，变小?????? C．变小，变小????? D．变小，变大
3、如图 是自动测量油箱油量的装置图，其中电源电压恒定， R’是定值电阻， R 是弧形变阻器，金属杠杆的一端是它的滑片，下列判断正确的是（ ）

?? A. 油量表是电压表改装而成的????? B. R 和 R’是并联的
?? C. 油位越低， R 两端的电压越小?? D. 油位越高，通过 R 的电流越大
4、如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（??? ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数变大，电压表示数变小
C. 两表示数均变小
D. 两表示数均变大

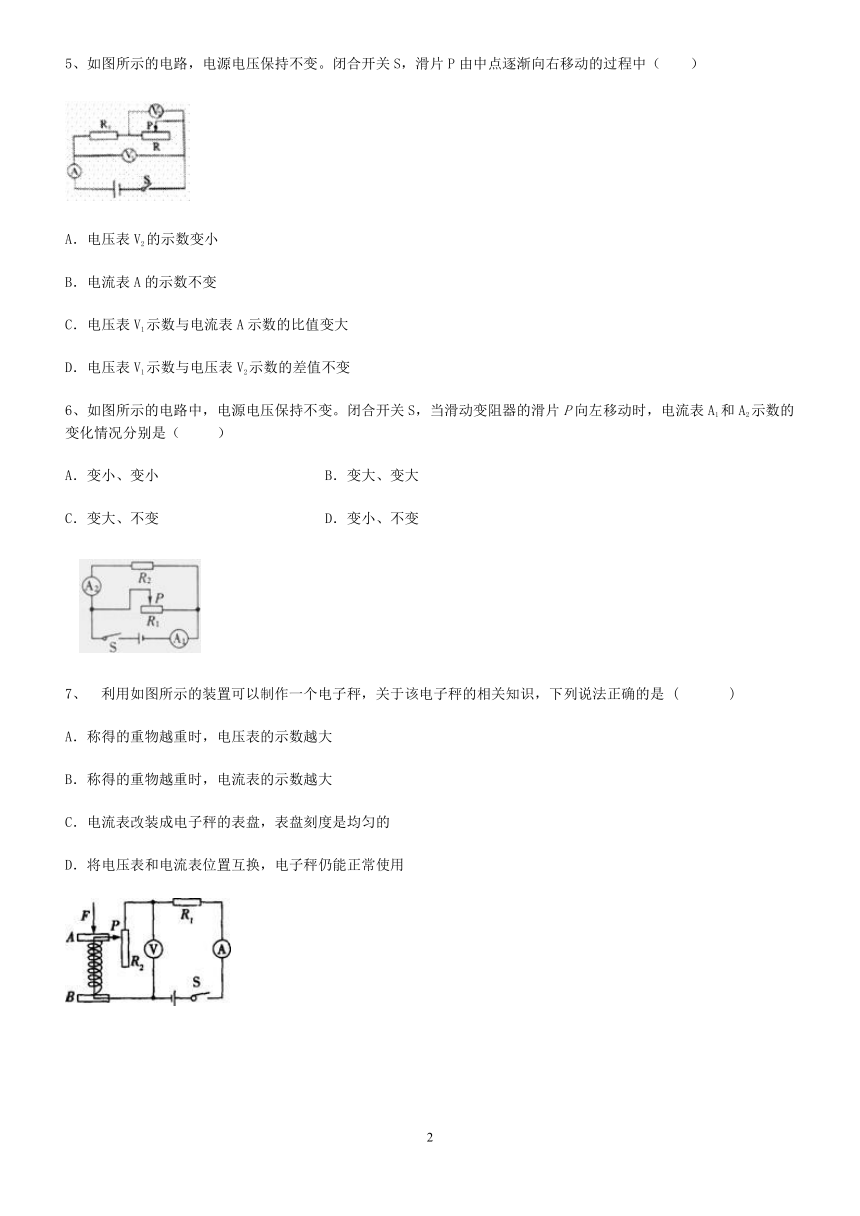

5、如图所示的电路，电源电压保持不变。闭合开关S，滑片P由中点逐渐向右移动的过程中（　　）

A．电压表V2的示数变小
B．电流表A的示数不变
C．电压表V1示数与电流表A示数的比值变大
D．电压表V1示数与电压表V2示数的差值不变
6、如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（?? ）
A．变小、变小??????????? B．变大、变大
C．变大、不变??????????? D．变小、不变
　
7、?利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是 (??? )
A．称得的重物越重时，电压表的示数越大
B．称得的重物越重时，电流表的示数越大
C．电流表改装成电子秤的表盘，表盘刻度是均匀的
D．将电压表和电流表位置互换，电子秤仍能正常使用

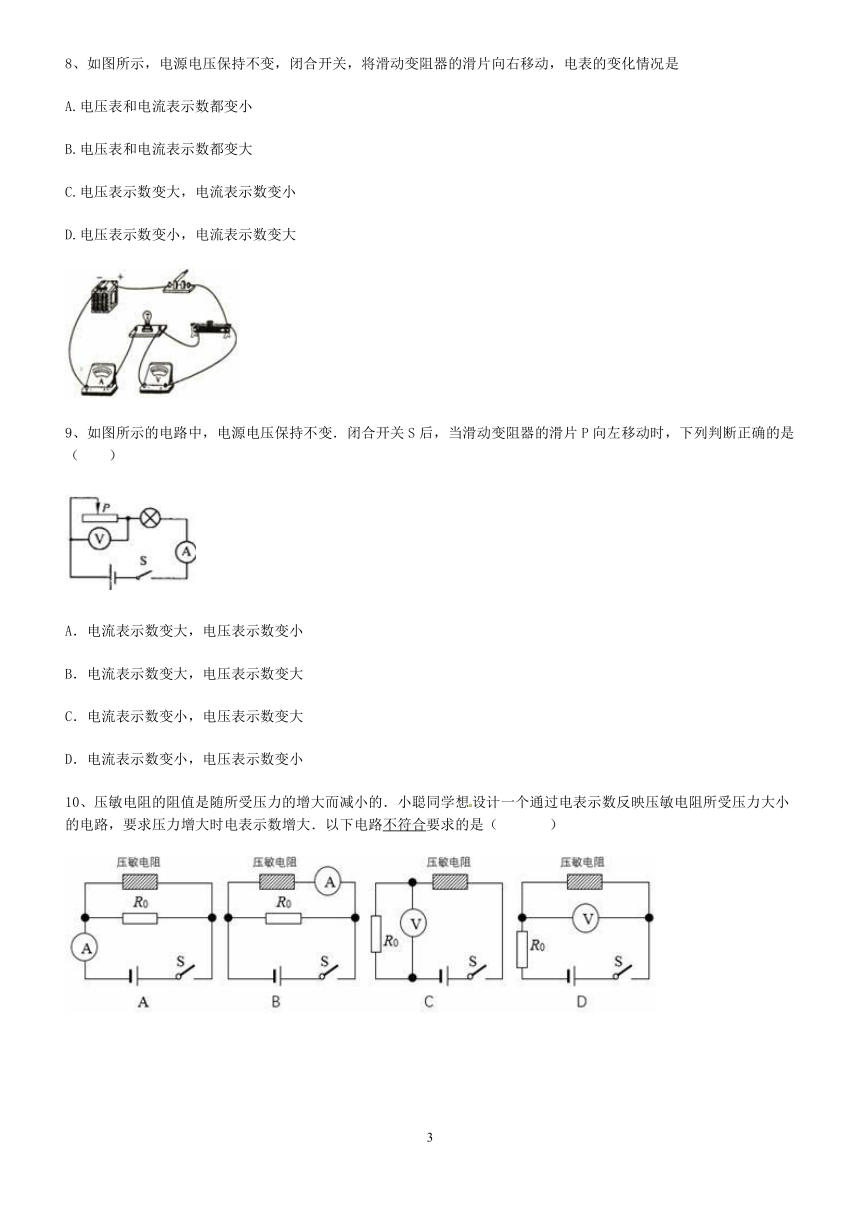

8、如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是
A.电压表和电流表示数都变小
B.电压表和电流表示数都变大
C.电压表示数变大，电流表示数变小
D.电压表示数变小，电流表示数变大

9、如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）

A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
10、压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（??? ）?



11、小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1．当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（　　）

A．A1示数变大 B．A1示数变小 C．A示数变大 D．A示数变小
12、小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（　　）
A．?????? B． C．?????? D．
二、计算题
13、如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值。
、



14、如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V，当开关S1闭合，S2断开时，电灯恰好正常发光，电流表读数为0.5A，电压表读数为4V．求：
（1）电源电压和电阻R0的阻值．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少？




15、随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω　 0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；
（3）此电路能测量的最高环境温度为多少？








参考答案

一、选择题

1、C。
2、D
3、?D
4、D
5、C
6、D
7、A
8、C
9、C
10、D
11、C
12、B【
二、计算题

13、（1）电流表A1的示数I1为0.9A；?? （2）电阻R2的阻值为30Ω。
14、（1）电源电压为10V，电阻R0的阻值为8Ω．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别为1.25A、10V．
15、（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，电源电压为5V；
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器接入电路中的最小阻值是50Ω；
（3）此电路能测量的最高环境温度为50℃．
