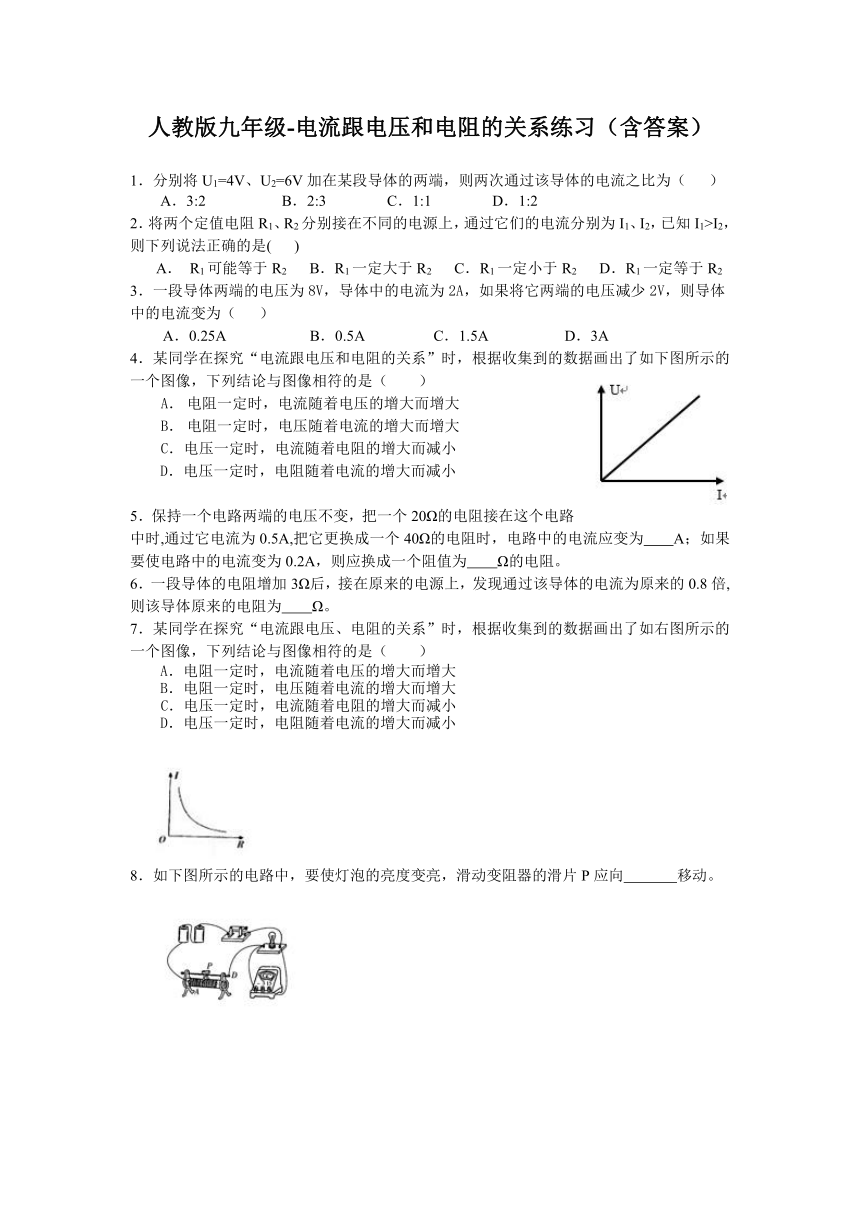

人教版九年级-电流跟电压和电阻的关系练习 （含答案）

人教版九年级-电流跟电压和电阻的关系练习（含答案）

1．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A．3:2 B．2:3 C．1:1 D．1:2
2．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( )
A． R1可能等于R2 B．R1一定大于R2 C．R1一定小于R2 D．R1一定等于R2
3．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（　 ）
A．0.25A　　　　　 B．0.5A　　　 C．1.5A　　　　　D．3A
4．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（　　）
电阻一定时，电流随着电压的增大而增大
电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小

5．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A；如果要使电路中的电流变为0.2A，则应换成一个阻值为 Ω的电阻。
6．一段导体的电阻增加3Ω后，接在原来的电源上，发现通过该导体的电流为原来的0.8倍,则该导体原来的电阻为 Ω。
7．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如右图所示的一个图像，下列结论与图像相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小


8．如下图所示的电路中，要使灯泡的亮度变亮，滑动变阻器的滑片P应向 移动。

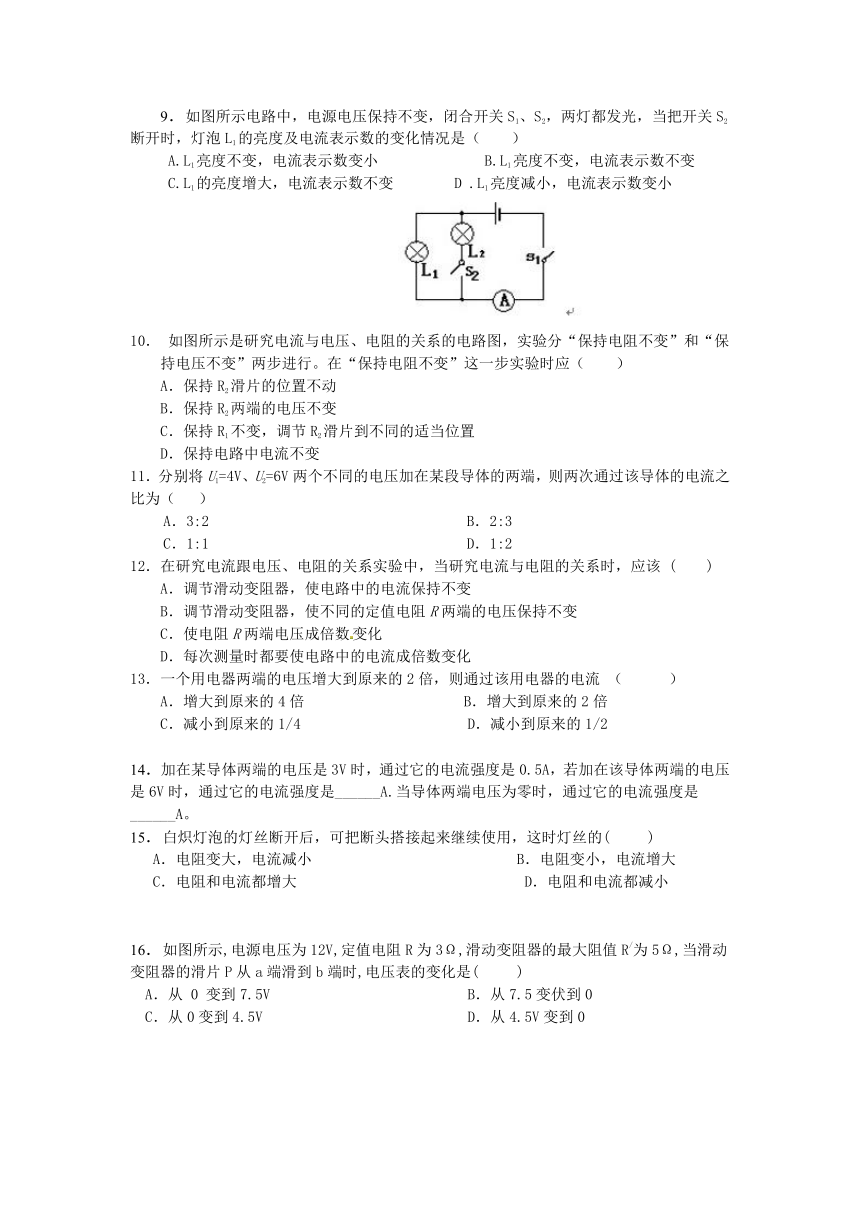

9．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（　　）
A.L1亮度不变，电流表示数变小 ?????? B.L1亮度不变，电流表示数不变
C.L1的亮度增大，电流表示数不变 ?? D .L1亮度减小，电流表示数变小

10． 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应（ ）
A．保持R2滑片的位置不动
B．保持R2两端的电压不变
C．保持R1不变，调节R2滑片到不同的适当位置
D．保持电路中电流不变
11．分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A．3:2 B．2:3
C．1:1 D．1:2
12．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该 ( )
A．调节滑动变阻器，使电路中的电流保持不变
B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变
C．使电阻R两端电压成倍数变化
D．每次测量时都要使电路中的电流成倍数变化
13．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流 （ ）
A．增大到原来的4倍 B．增大到原来的2倍
C．减小到原来的1/4 D．减小到原来的1/2

14．加在某导体两端的电压是3V时，通过它的电流强度是0.5A，若加在该导体两端的电压是6V时，通过它的电流强度是______A.当导体两端电压为零时，通过它的电流强度是______A。
15．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( )
? A．电阻变大，电流减小? ? ? ? ? ? ? ? ? B．电阻变小，电流增大
? C．电阻和电流都增大???????????????D．电阻和电流都减小


16．如图所示,电源电压为12V,定值电阻R为3Ω,滑动变阻器的最大阻值R/为5Ω,当滑动变阻器的滑片P从a端滑到b端时,电压表的变化是( )
A．从 0 变到7.5V ? ? ? ? B．从7.5变伏到0
C．从0变到4.5V ? ? ? ? D．从4.5V变到0



17．用下图的实验装置来研究电流跟电压的关系。
(1)用铅笔代替导线连接实物图（测导线AB电阻时）。
（2）用导线AB和用导线CD的实验记录分别如表1和表2

电压(V) 2 4 6
电流强度(A) 0.4 0.8 1.2

电压(V) 2 4 6
电流强度(A) 0.2 0.4 0.6




从以上实验数据中可以发现：同一导体中电流与 ；在相同电压下，通过导线AB和CD的电流不同，说明不同的导体对电流的 是不同的，且通过导体的电流跟该导体的电阻 。

18．小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小……。小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关。请你帮助小强完成这个探究实验：
（1）选择的器材：电源、开关、三个阻值不同的电阻（5Ω、10Ω、20Ω），导线若干，电流表及电压表各一块，还需要______________________。
（2）请画出电路图并按电路图将图3中的各元件连接起来



测量的步骤及数据：1按电路图连接电路。2首先把10Ω的电阻连入电路，滑动滑动变阻器的滑片，改变R1两端的电压，测得三组数据如表一所示；3分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻连端的电压为2 V，测得三组数据如表二所示。

表一：电阻R1=10 Ω 表二：电压U=2 V


（4）分析与结论： 分析表一得出的结论是：__________ ___ ____ ；
分析表二得出的结论是：______________________ 。
（5）这种研究问题的方法是_________________法。

1.B 2.A 3.C 4.A 5.0.25；50 6.12 7.C 8.右 9.A
10. C 11.B 12.B 13.B
14.1.0；0 15.B 16.A
17．（1）略；（2）电压成正比、阻碍作用、成反比
18.（1）滑动变阻器 （2）略
（4）在电阻一定时，导体中的电流与导体两端的电压成正比、在电压一定时，导体中的电流与导体的电阻成反比。（5）控制变量法
