课件31张PPT。
第三节 地 图

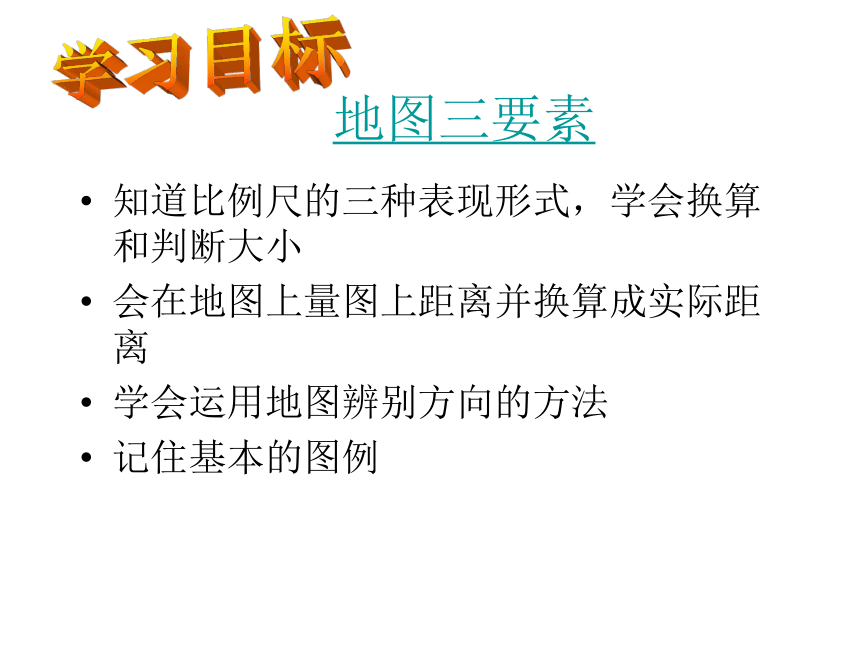

一、地图的基本要素二、地形图的判读三、从地图上获取信息比例尺方向图例和注记运用各种符号,将地面事物按照一定比例缩小后表示在平面上的图象叫地图下面那幅图是地图？观察思考地图三要素知道比例尺的三种表现形式，学会换算和判断大小
会在地图上量图上距离并换算成实际距离
学会运用地图辨别方向的方法

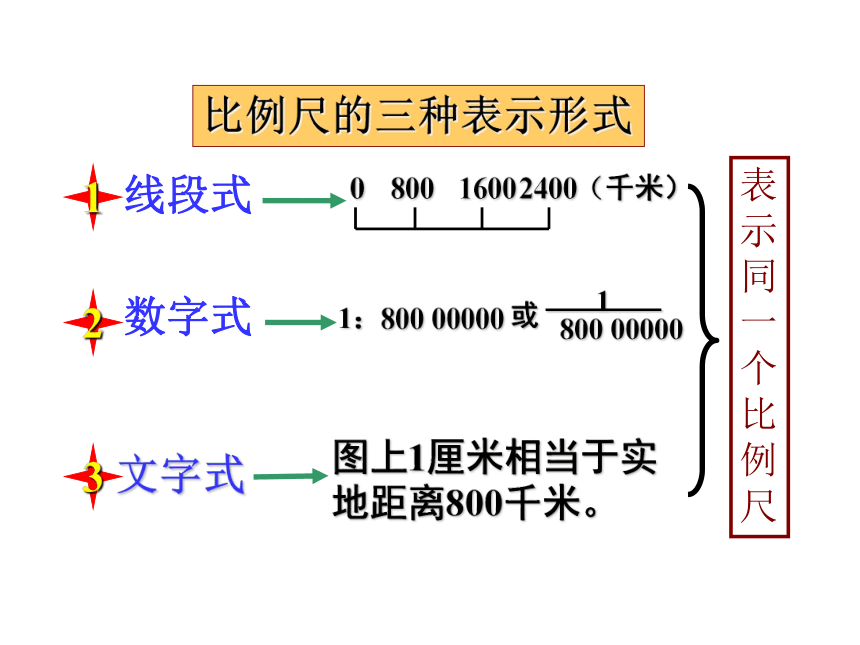

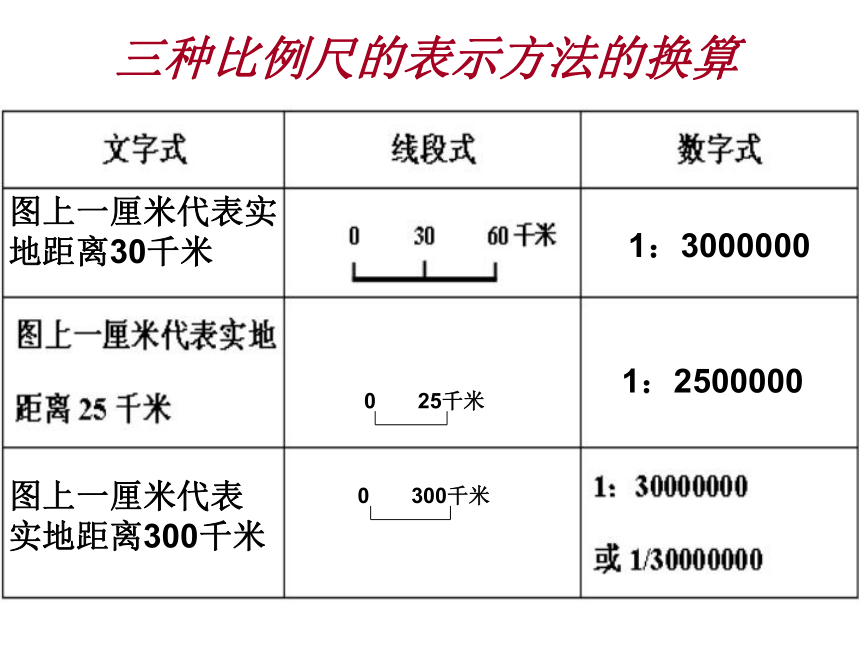

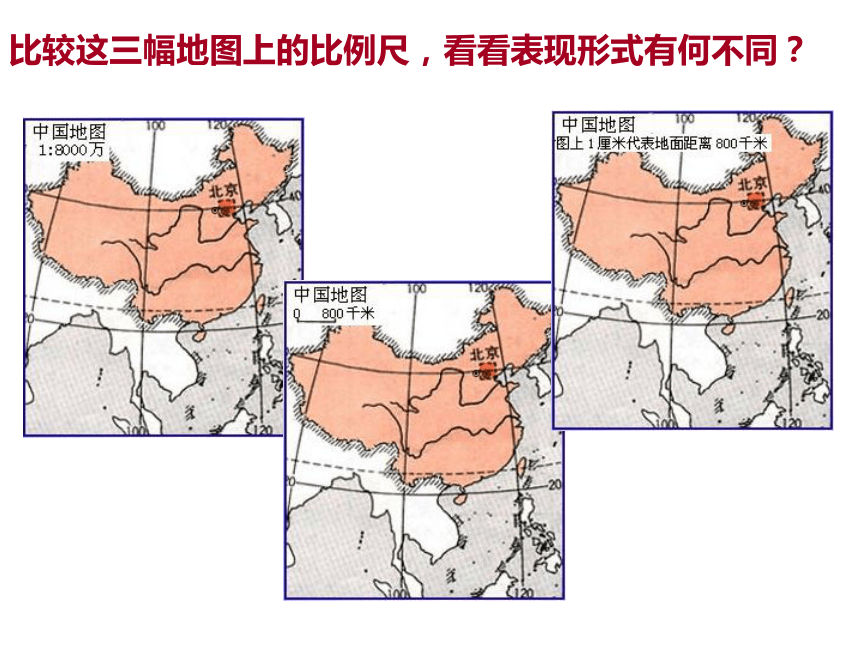

记住基本的图例学习目标比较这三幅地图上的比例尺，看看表现形式有何不同？比例尺的三种表示形式线段式数字式文字式表示同一个比例尺123080016002400（千米）1：800 00000或图上1厘米相当于实地距离800千米。三种比例尺的表示方法的换算1：25000001：3000000图上一厘米代表实地距离30千米图上一厘米代表实地距离300千米思考：两幅图的图幅大小基本相同：
1.比例尺大小有什么区别？
2.表示的范围大小有什么区别？

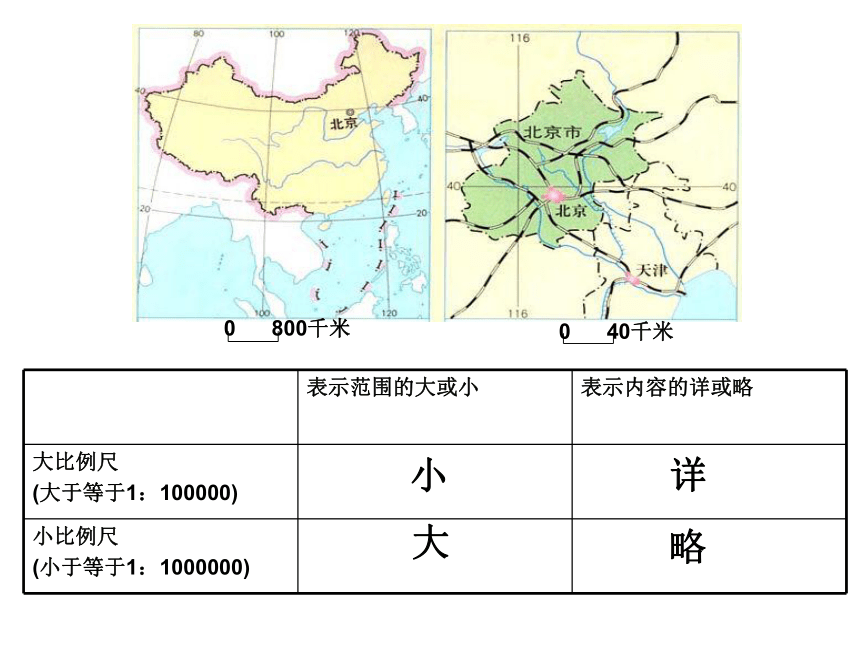

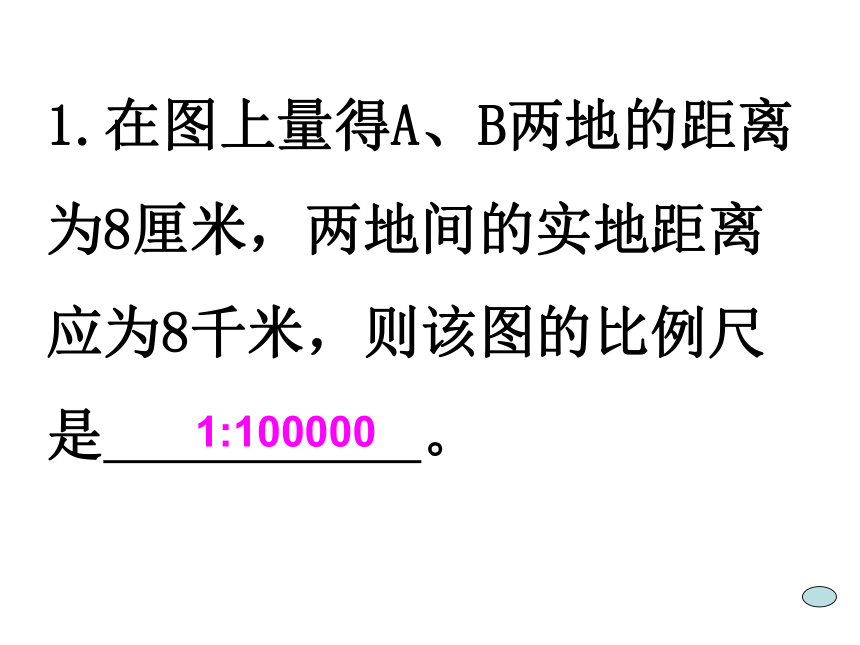

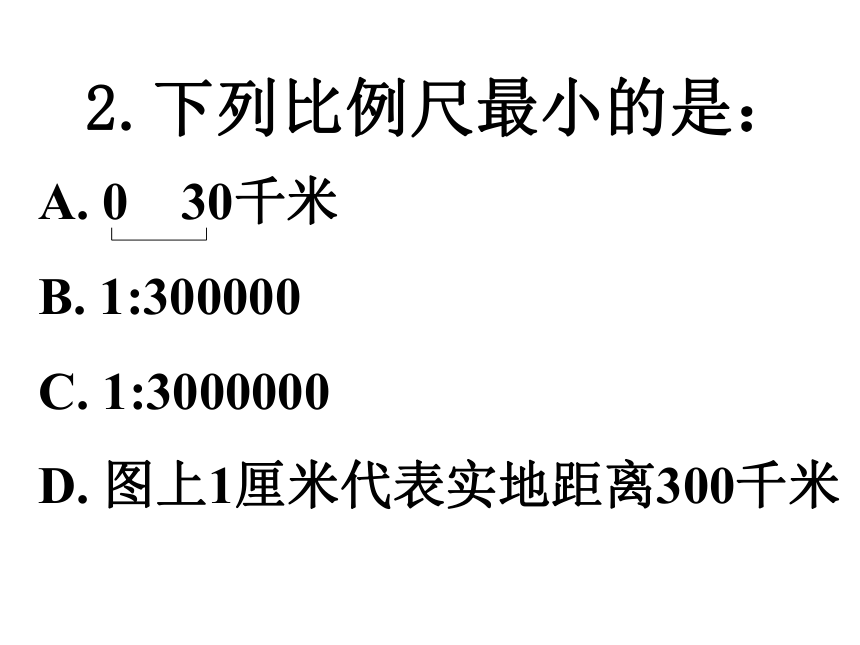

3.表示内容的详略有什么区别？小详大略1.在图上量得A、B两地的距离为8厘米，两地间的实地距离应为8千米，则该图的比例尺是 。1:1000002.下列比例尺最小的是：
A. 0 30千米
B. 1:300000
C. 1:3000000

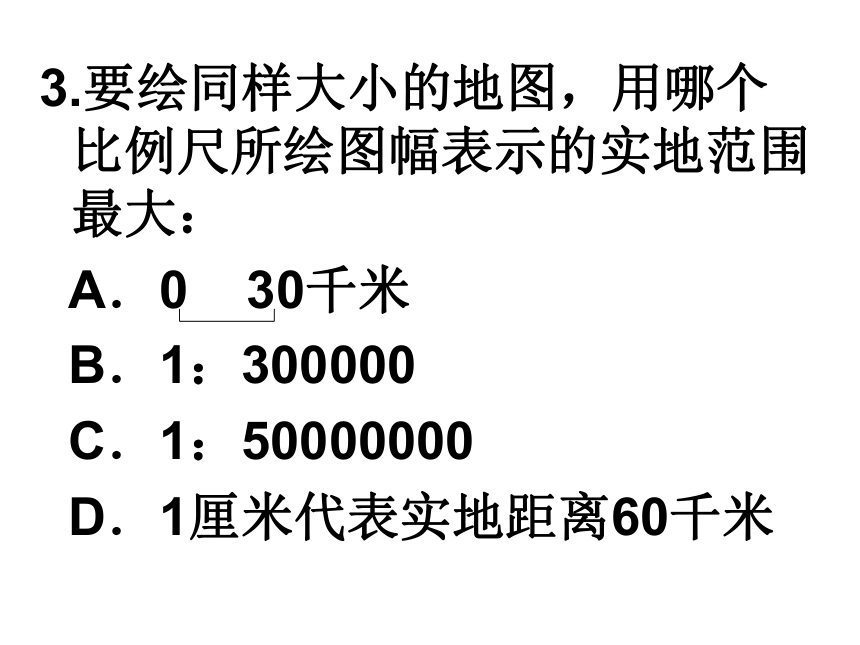

D. 图上1厘米代表实地距离300千米3.要绘同样大小的地图，用哪个比例尺所绘图幅表示的实地范围最大：
A．0 30千米
B．1：300000
C．1：50000000
D．1厘米代表实地距离60千米地图上的方向东东北北西北西西南南东南地平面上的八个方向 是不是所有地图方向的判断都是上北下南左西右东呢？在有指向标的地图上判断方向地图上的方向在一般地图上判断方向在经纬网的地图上判断方向长颈鹿馆在大象馆的什么方向?西北方向大象馆在熊猫馆的什么方向?东北方向长颈鹿馆大象馆熊猫馆在一般地图上确定方向的方法:
1、确定参照点。
2、以中心地点为中心画十字坐标，
按自然方位标注东西南北。
3、指出各点与中心点的方向关系。
东门在有指向标的地图上确定方向：
1、确定参照点。2、以中心地点为中心画与指向标相对应的十字坐标，按指向标方位标注东西南北。3、指出各点与中心点的方向关系。判断各楼房位于小明的什么方位？小明小河箭头处的流动方向是？西南流向东北公路从左到右的转向是？从向东北折向正东
（1）B点位于D点的 方向
（2）C点位于A点的 方向
（3）D点位于A点的 方向
正东正北东南东西南北D在E的什么方向？北南西东西北方向北南西东D在E的什么方向？东南方向 如何在室外查看地图 ？手持地图面对北方。
使地图方向与实地方向一致。
地图
的
基本
要素 比例尺 比例尺的表示方法 比例尺大小与地图的详略程度和范围的关系 方向 有指向标的地图：
有经纬网的地图：
一般地图：图例和注记：熟悉常用的图例符号
线段比例尺
数字比例尺
文字比例尺 根据指向标定方向根据经线指示南北方向
纬线指示东西方向来定上北下南，左西右东来定方向绘制教室平面图方法：
确定比例尺：测量教室的长度和宽度，选择合适的纸张，计算出比例尺。测量桌椅、门窗等的宽度、位置……
确定方向：确定北方的指向
作好图例我来画一画教室平面图绘制校园平面图方法：
确定比例尺：测量校园的长度和宽度，选择合适的纸张，计算出比例尺。测量主要建筑物的尺寸……
确定方向：确定北方的指向
作好图例我来画一画 通过对地图部分知识的学习，你掌握了地图的基本要素和绘制方法。利用你的所学，国庆期间，你选择绘制“教室图、校园图、你家房间物品摆放图”中的一项，精心设计制作，完美呈现。
我们会从中选出优秀作品，在史地室和橱窗展示，供全校师生参观。老师很期待你的成果哦！
谢谢大家！
