第二章地球的面貌 》第三节 世界的地形 等高线地形图

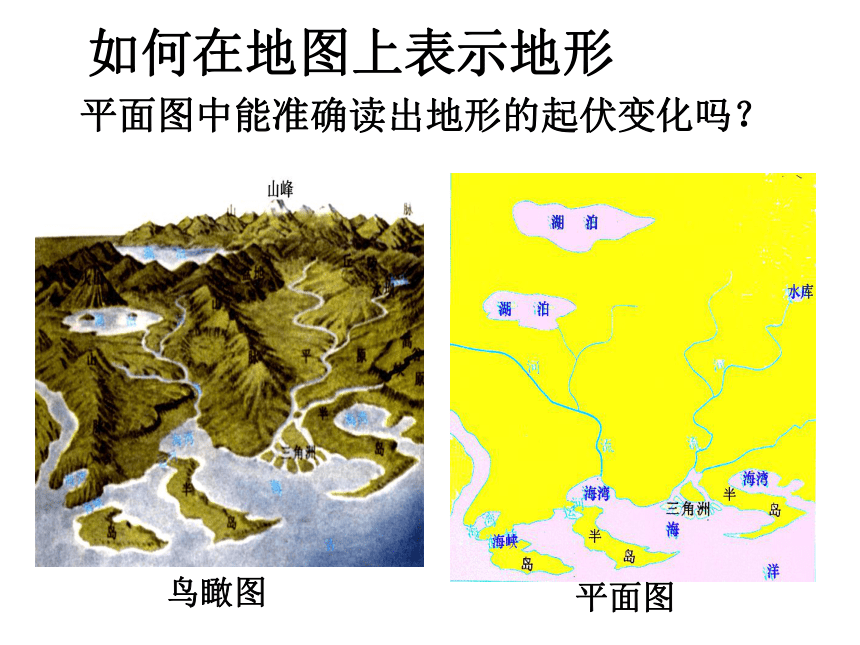

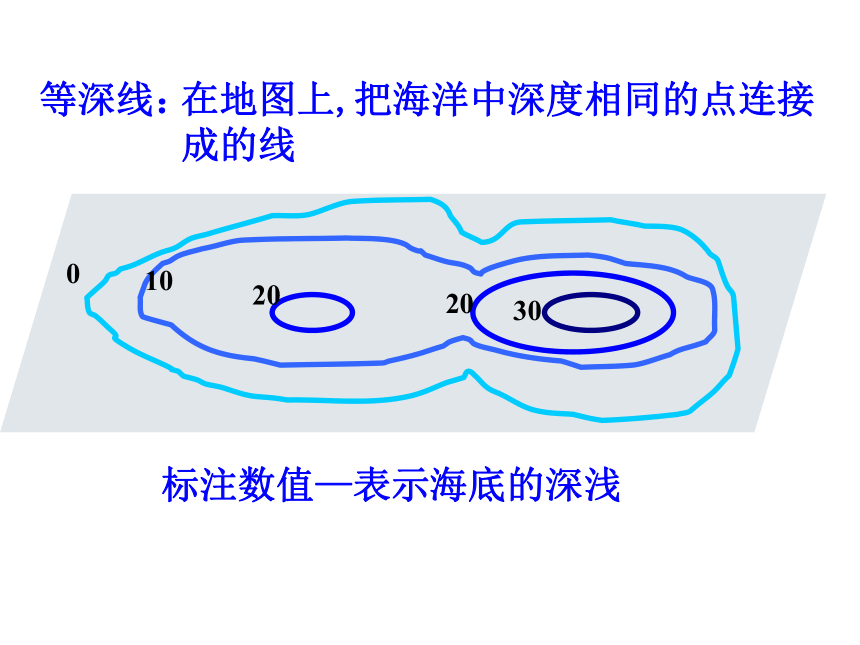

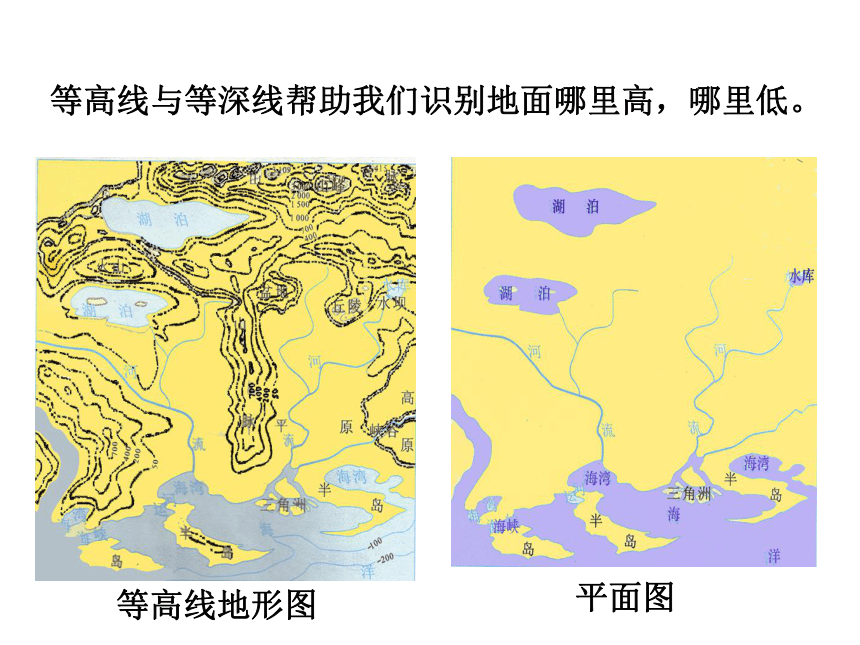

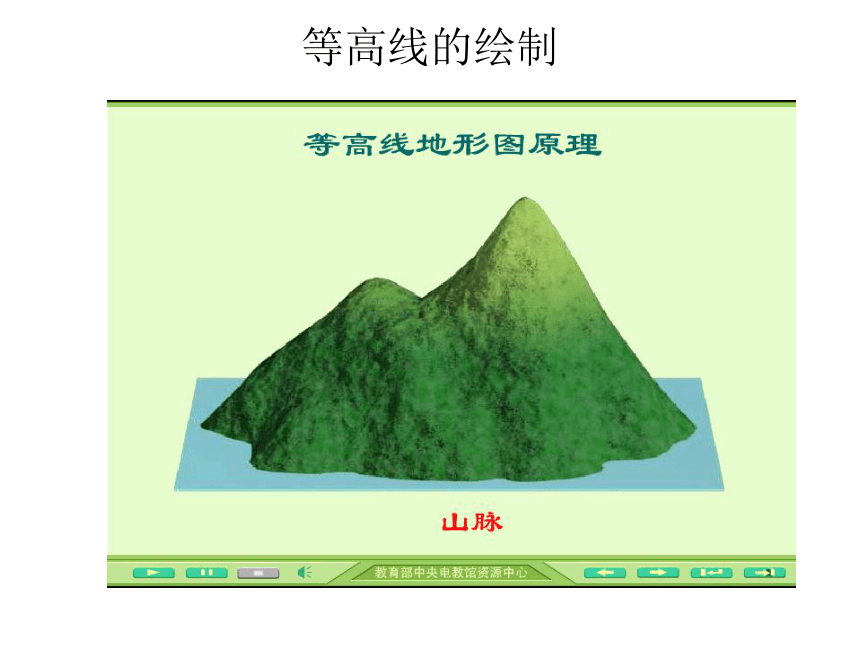

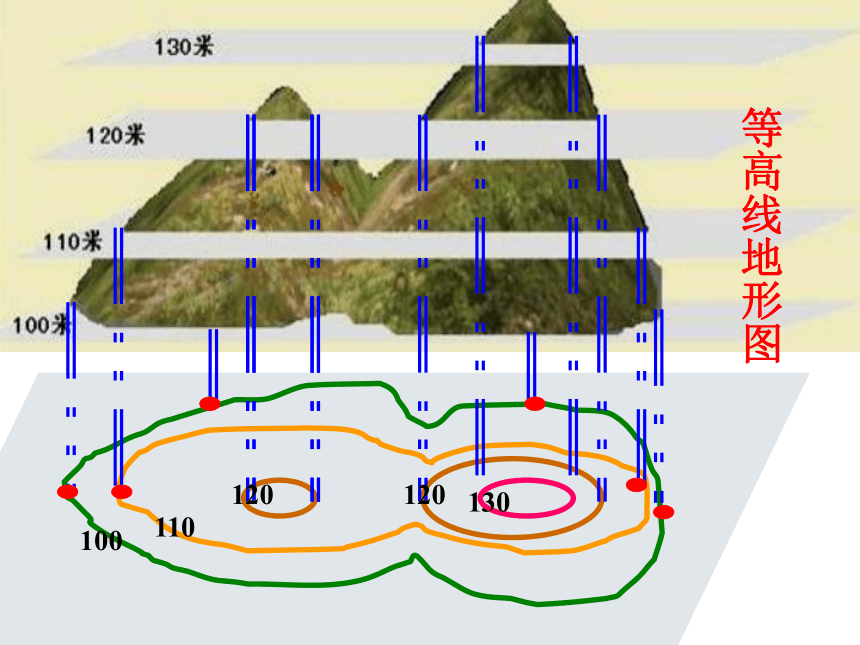

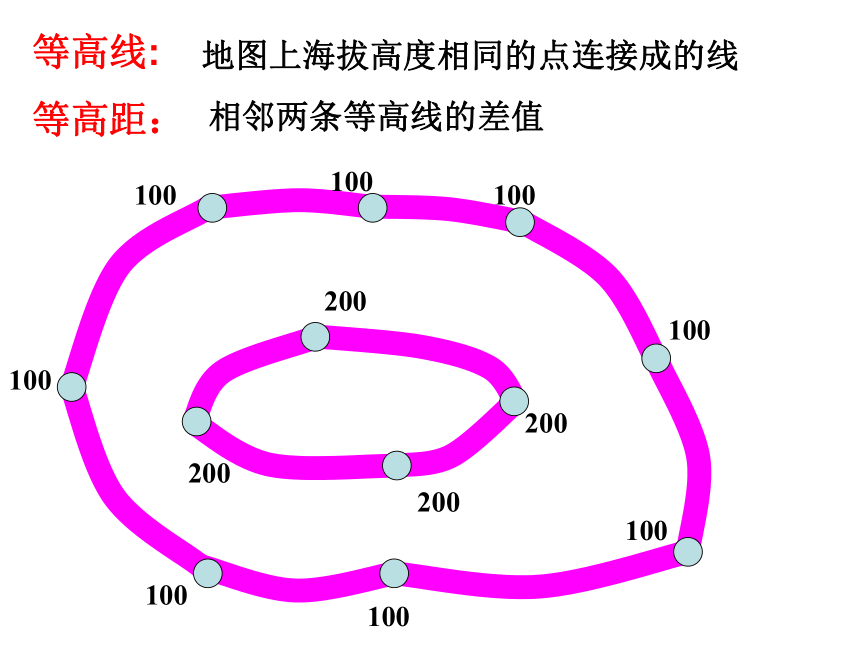

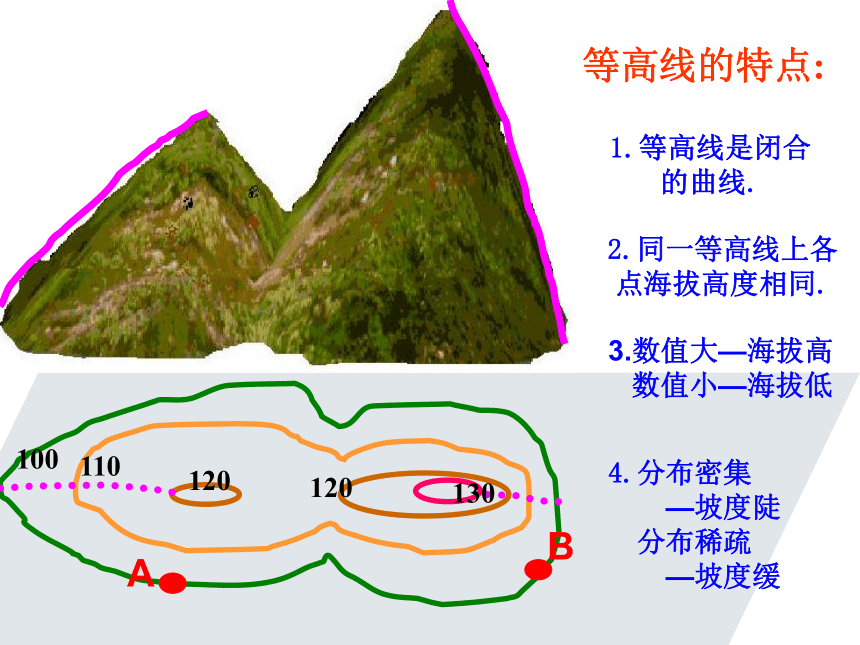

课件22张PPT。一起学看地形图如何在地图上表示地形鸟瞰图平面图平面图中能准确读出地形的起伏变化吗？等高线与等深线帮助我们识别地面哪里高，哪里低。等高线地形图平面图等高线的绘制等高线绘制130120120110100等高线地形图100100100100100100100100200200200200等高线:地图上海拔高度相同的点连接成的线相邻两条等高线的差值 等高距：202030100在地图上,把海洋中深度相同的点连接成的线等深线：标注数值—表示海底的深浅120120130110100等高线的特点:1.等高线是闭合 的曲线.2.同一等高线上各点海拔高度相同.4.分布密集
—坡度陡
分布稀疏
—坡度缓3.数值大—海拔高

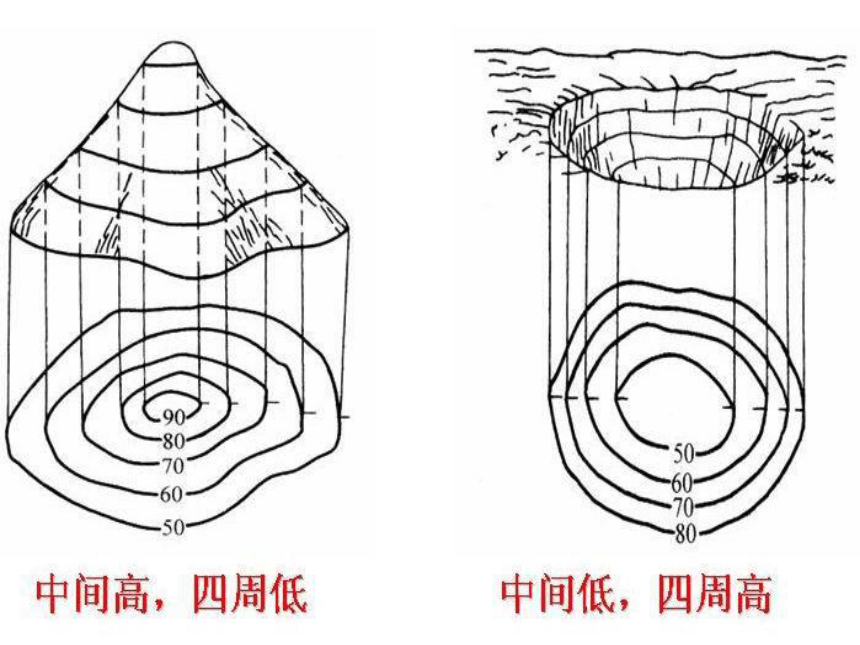

数值小—海拔低AB密闭等高线的最内层，数字内大外小.等高线的弯曲部分向低处凸出。等高线弯曲的部分向高处凸出。
多条等高线重叠的地方，加上 表示。由一对等高线组成的中间部分。鞍部山谷 陡崖 山 顶山脊ABCDE210例题：指出下图中的各种地形。210230山体的不同部位山谷等高线地形图的判读试一试在图中找出山顶、山脊、山谷、鞍部及陡崖山顶山脊山谷鞍部陡崖ABCED山顶山脊山谷鞍部陡崖分层设色地形图
