第二节 等高线与地形图

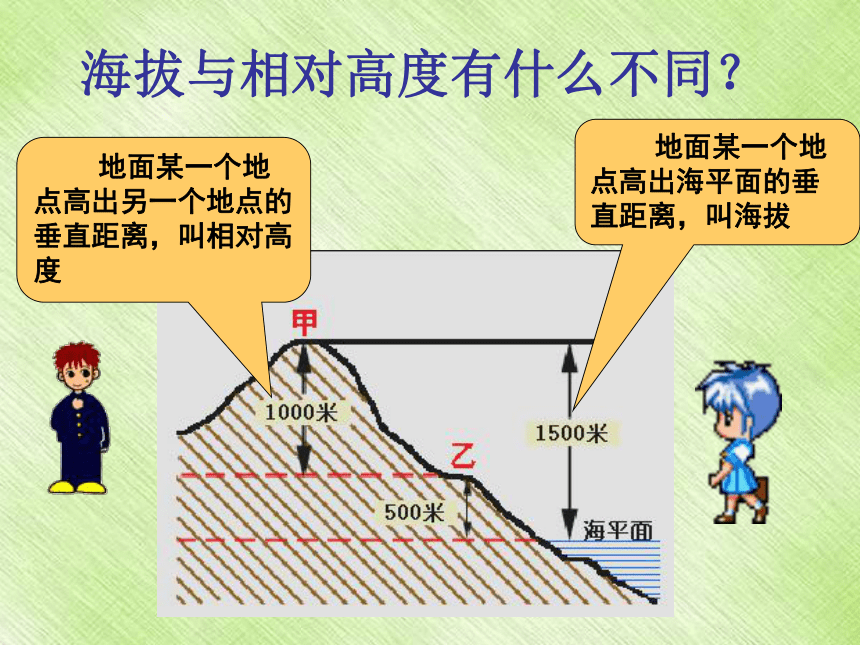

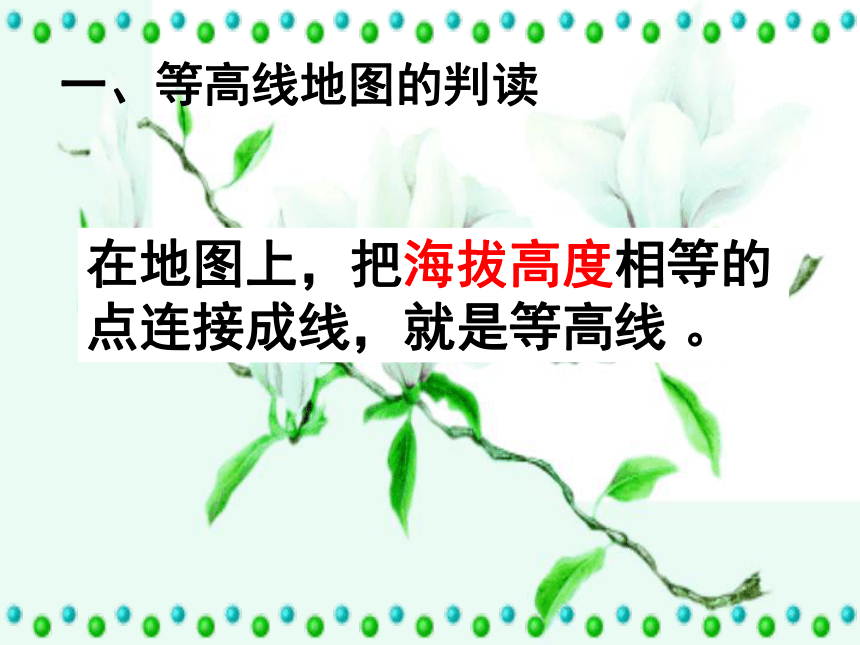

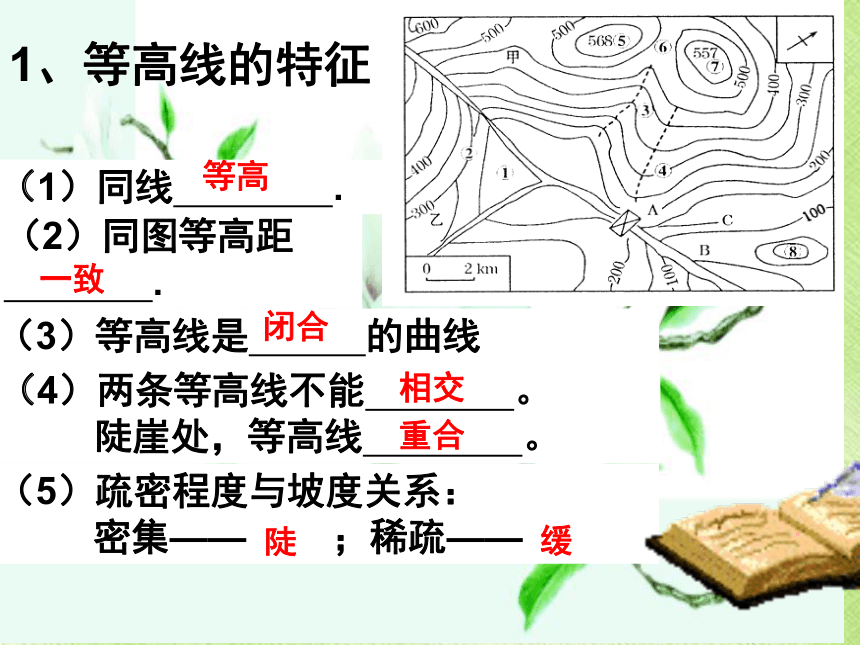

课件23张PPT。等高线地图的判读与应用地理科组 陈秋梅一、等高线地图的判读在地图上，把海拔高度相等的点连接成线，就是等高线 。 海拔与相对高度有什么不同？ 地面某一个地点高出另一个地点的垂直距离，叫相对高度 地面某一个地点高出海平面的垂直距离，叫海拔1、等高线的特征（1）同线 .（2）同图等高距
.（3）等高线是 的曲线（4）两条等高线不能 。
陡崖处，等高线 。（5）疏密程度与坡度关系：

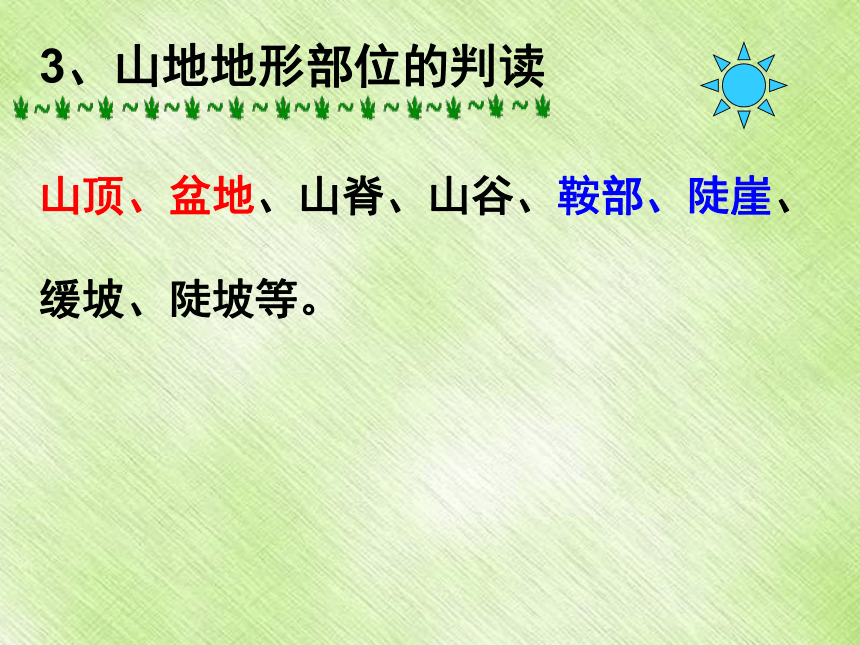

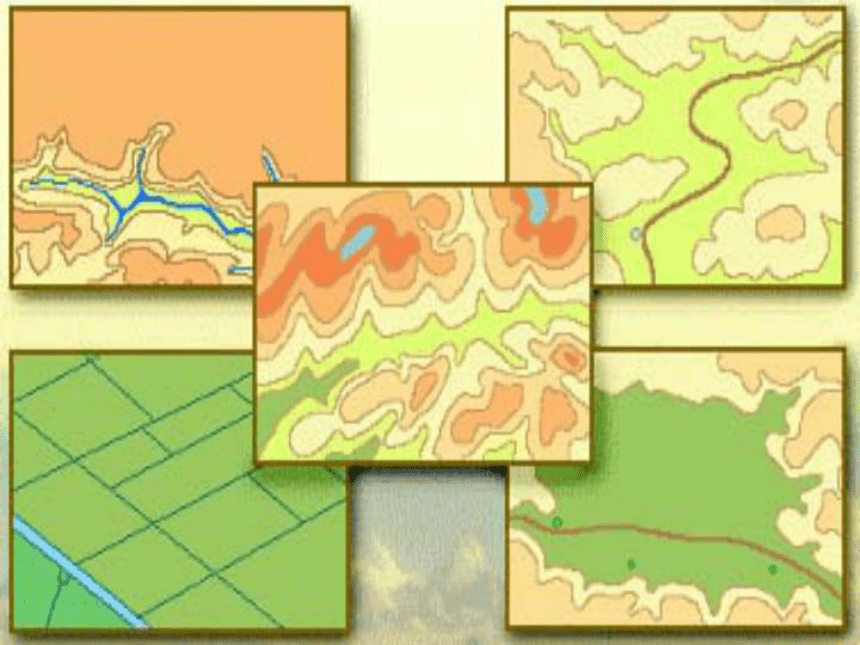

密集—— ；稀疏——等高一致相交闭合重合陡缓丘陵山地盆地高原平原2、五种基本的地形2、五种基本地形的判读平原海拔200米以下，等高线稀疏丘陵山地盆地高原海拔500米以下，等高线稀疏，弯曲部分和缓海拔500米以上，等高线密集，河谷转折呈V字形闭合等高线，数值由四周向中心降低海拔高度大，相对高度小，等高线边缘密集，而顶部明显稀疏3、山地地形部位的判读山顶、盆地、山脊、山谷、鞍部、陡崖、

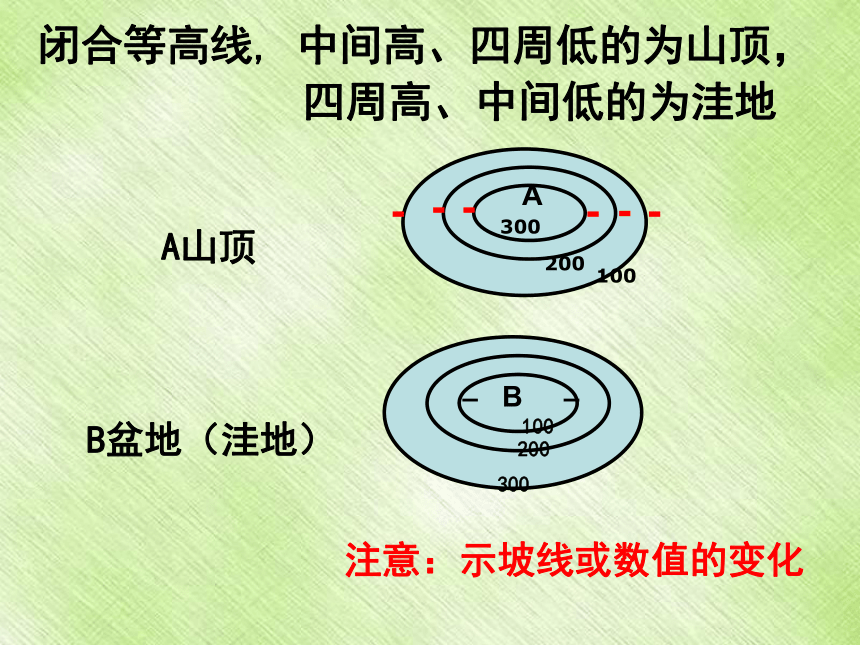

缓坡、陡坡等。 A山顶B盆地（洼地）注意：示坡线或数值的变化闭合等高线, 中间高、四周低的为山顶，
四周高、中间低的为洼地 300200100C山谷D山脊等高线向低处凸出的为山脊。等高线最大弯曲处的连线是脊线，也叫分水岭。
等高线向高处凸出的为山谷。等高线最大弯曲处的连线就是山谷线，也叫集水线E 鞍部两个山顶之间的低洼部分叫鞍部，它由两组等高线组成 H陡崖等高线重合的地方叫陡崖，也叫悬崖陡坡坡度判断：缓坡二、地形剖面图绘制比例尺： 水平1:500000
垂直1:20000170090013001500700E 鞍部试判断右边两幅图中，哪幅是沿XY、哪幅是沿MN的地形剖面图。XYMN三、等高线地形图的应用1、基础知识应用（1）方位判断：公路走向、山脉走向、河流流向、聚落方向等。（注意指向标）（2）气温推测：6℃/1000m。
（根据相对高度）（3）距离判断：公路长度、河流长度等。 （注意比例尺）思考（1）河流流向（2）桥梁走向（3）桥梁实际长度
（若图上距离为3厘米）（4）假如某考察队在甲地测得气温为15℃，那么乙地的气温
低于 ℃（5）画出乙山的山脊线，并判断走向。西北向东南西南向东北15千米9西北向东南2、等高线地形图的在生产、生活中的应用
①选建水库坝址： 要考虑库址、坝址及修建水库后是否需要移民等。在不考虑地质等条件下，仅考虑水库的库容、坝址的工程量等，应选在河谷、山谷地区“口袋形”峡谷处。如欲在图中修建大坝，请在图中较为理想的地区用红色“ ” 标出；并画出大坝修建后的集水范围（分水岭）。
②铁路、公路选线： 一般尽量选在缓坡，避开陡崖、滑坡；尽可能少通过河流、少建桥梁、少建隧道。通往山顶的公路，往往需建成盘山公路。假如在甲村和乙村间修建一条公路，经过A处、还是B处施工较为容易？ ，
为什么？ 。③工厂厂址选择： 除交通、资源、技术等因素外，往往也要考虑地形、地质情况。
④建海滨浴场、码头：浴场多选择在海滨缓坡沙岸； 码头多选在岩岸、深水港湾。再见
