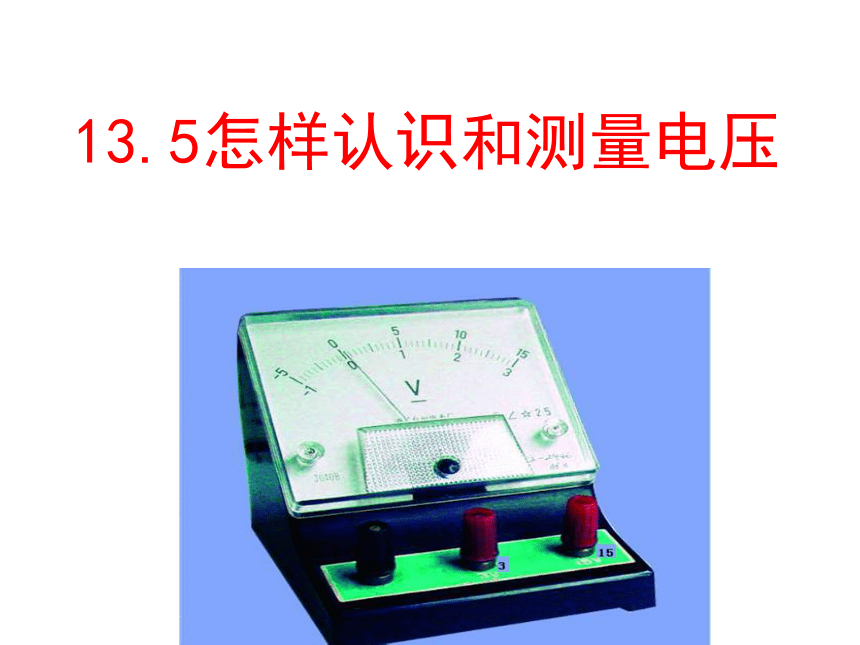

沪粤版九年级物理 13.5 怎样认识和测量电压 课件 (30张PPT)

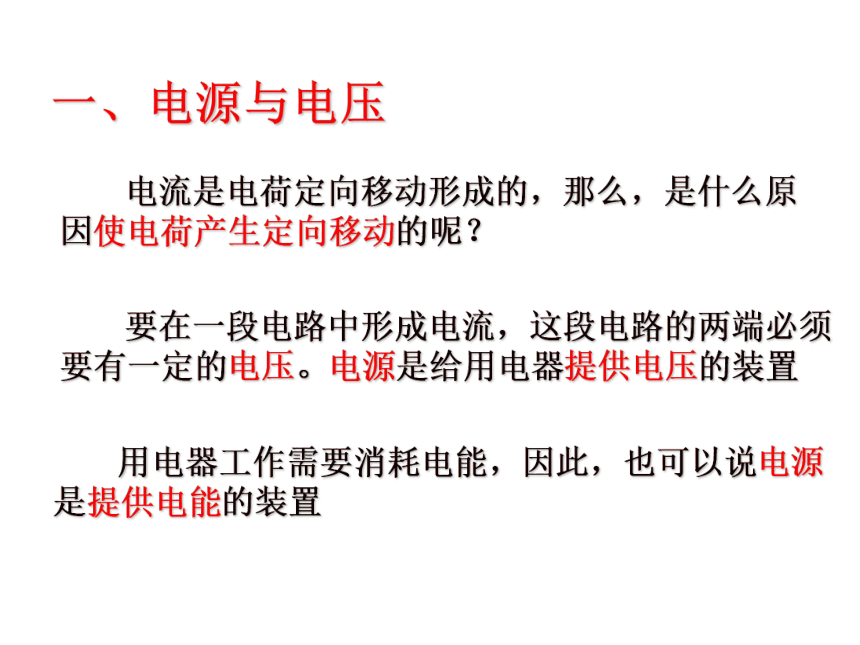

课件30张PPT。 13.5怎样认识和测量电压电荷为什么会流动？类比： 小涡轮水路阀门抽水机电路电源开关小灯泡 要在一段电路中形成电流，这段电路的两端必须
要有一定的电压。电源是给用电器提供电压的装置一、电源与电压 用电器工作需要消耗电能，因此，也可以说电源
是提供电能的装置 电流是电荷定向移动形成的，那么，是什么原因使电荷产生定向移动的呢？电源 干电池、蓄电池、发电机等是生产、生活中常见

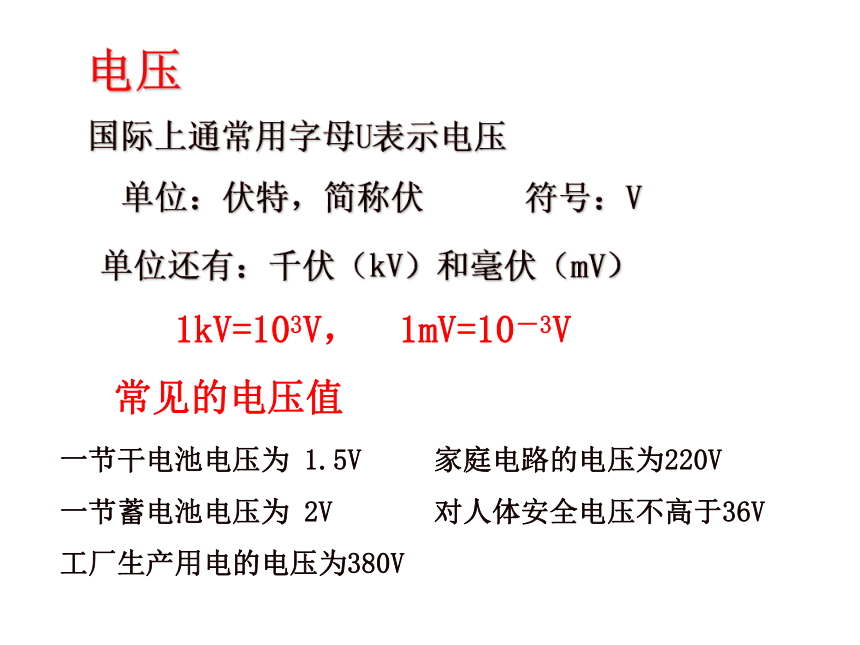

的电源电压国际上通常用字母U表示电压单位：伏特，简称伏 符号：V单位还有：千伏（kV）和毫伏（mV）常见的电压值一节干电池电压为 1.5V 家庭电路的电压为220V
一节蓄电池电压为 2V 对人体安全电压不高于36V

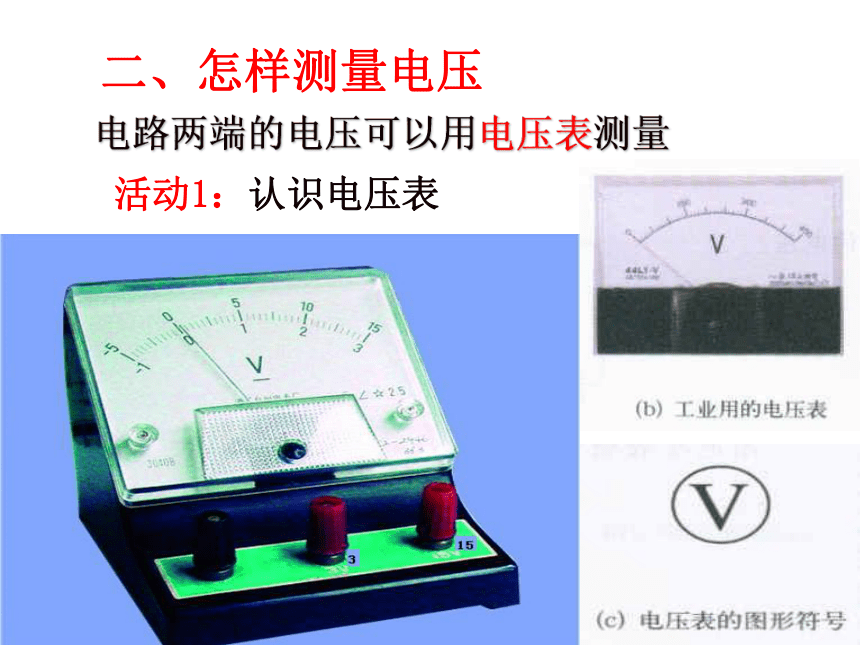

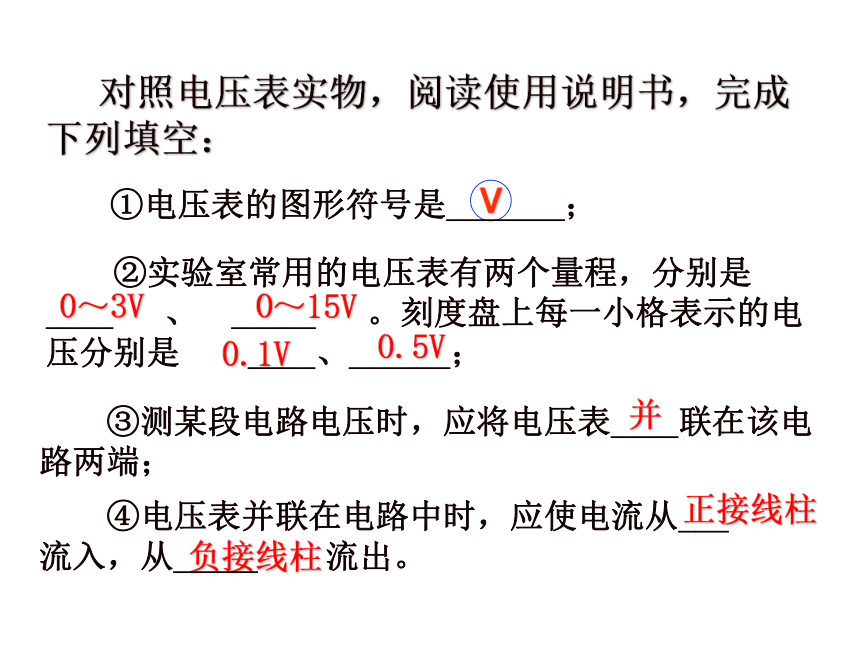

工厂生产用电的电压为380V 1kV=103V， 1mV=10－3V电源之父：伏特 伏特是意大利物理学家。 善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 电路两端的电压可以用电压表测量二、怎样测量电压活动1：认识电压表 对照电压表实物，阅读使用说明书，完成下列填空：V0～3V0～15V0.1V 0.5V并正接线柱负接线柱 ①电压表的图形符号是_______； ②实验室常用的电压表有两个量程，分别是____ 、 _____ 。刻度盘上每一小格表示的电压分别是 ____、______； ③测某段电路电压时，应将电压表____联在该电路两端； ④电压表并联在电路中时，应使电流从___ 流入，从_____ 流出。电压表使用的规则： 校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。 并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。 被测电压不能超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。 仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电压不能
超过表的
量程，先
要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看
量程
再读先看
量程

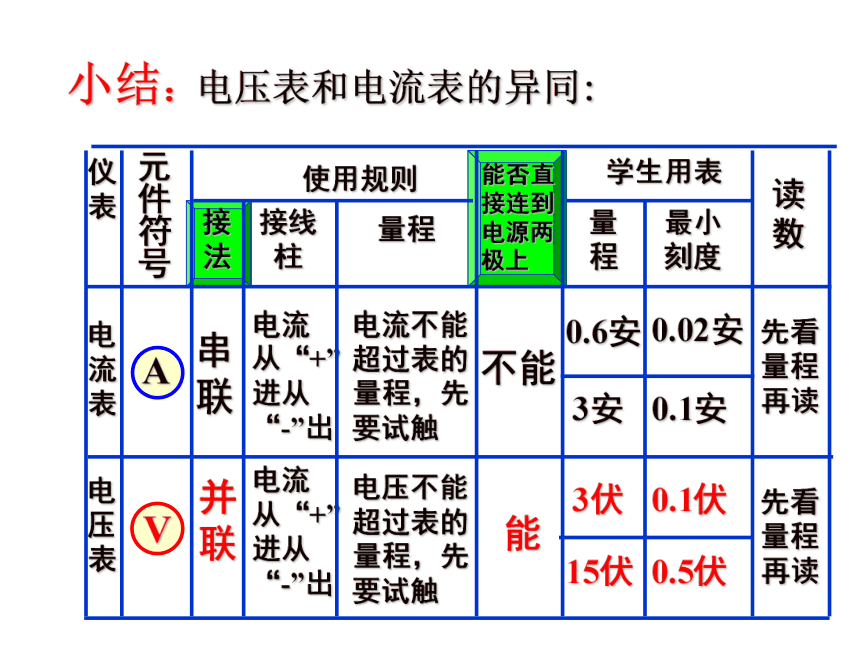

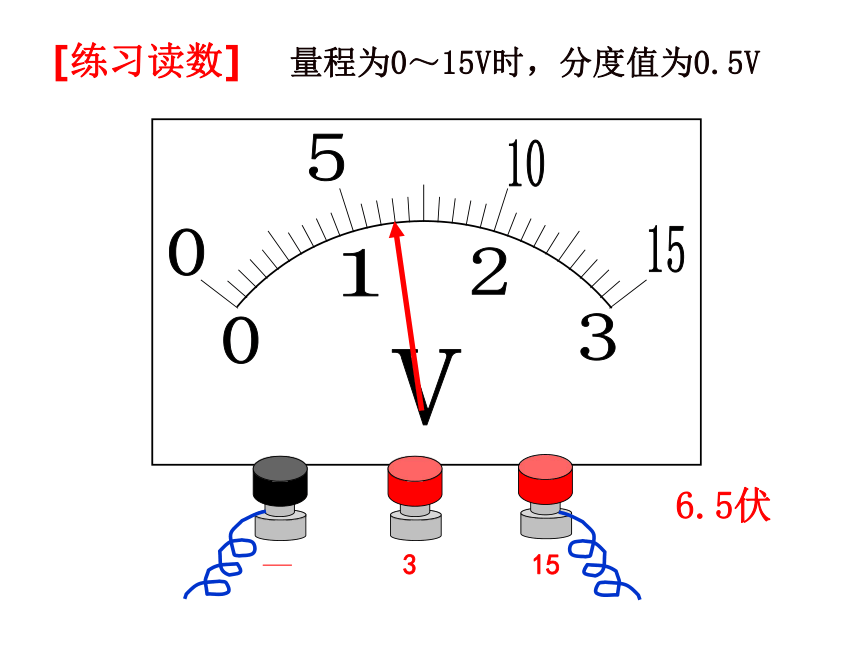

再读小结：电压表和电流表的异同:[练习读数]6.5伏量程为0～15V时，分度值为0.5V[练习读数]2.5伏量程0～3V时，分度值为0.1V[练习读数]3.5伏量程为0～15V时，分度值为0.5V[练习读数]1.3伏量程0～3V时，分度值为0.1V[练习读数]1.5伏活动2：用电压表测量电压1、测量一节电池的电压 2、测量三节串联电池的电压 串联而成的电池组的电压与每个电池的电压有什么关系？串联而成的电池组的电压等于每个电池的电压之和 若干相同的干电池串联总电压等于n×1.5V判断下列电压表的连接是否正确判断下列电压表分别测量的是谁的电压？L1L2L3L4L5L6防止废旧电池对环境的危害 废旧电池中含有重金属镉、铅、汞、镍、锌等，其中镉、铅、汞是对人体危害较大的物质。 我国是世界上头号干电池生产和消费大国 ，电池污染现象不容乐观 。 1、在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）ABCDD课堂练习 2、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C 3、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法 C 4、如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？ 5、如图，小铭连接了电路，准备测量左边一只灯发光时两端的电压。电路有错吗？ 6、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D 7、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D 8、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表B 9、如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是
（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路C
